直齿圆柱传动齿轮结构设计

　　这类直齿圆柱齿轮是机械传动系统里应用最广泛的基础传动零件之一，日常在各类通用机械设备的传动链路里都能见到它的身影，从普通的输送线动力传递，到小型机床的进给机构传动，再到农用机械、轻工设备的动力换向、扭矩传递环节，这类齿轮都承担着核心的运动与动力传递作用。不同于斜齿轮或者锥齿轮，直齿圆柱齿轮的啮合过程是沿齿宽方向同时进入、同时退出，加工难度更低，装配时的轴向定位要求更宽松，日常维护更换的成本也更低，非常适合中低速、中等载荷的传动场景使用。

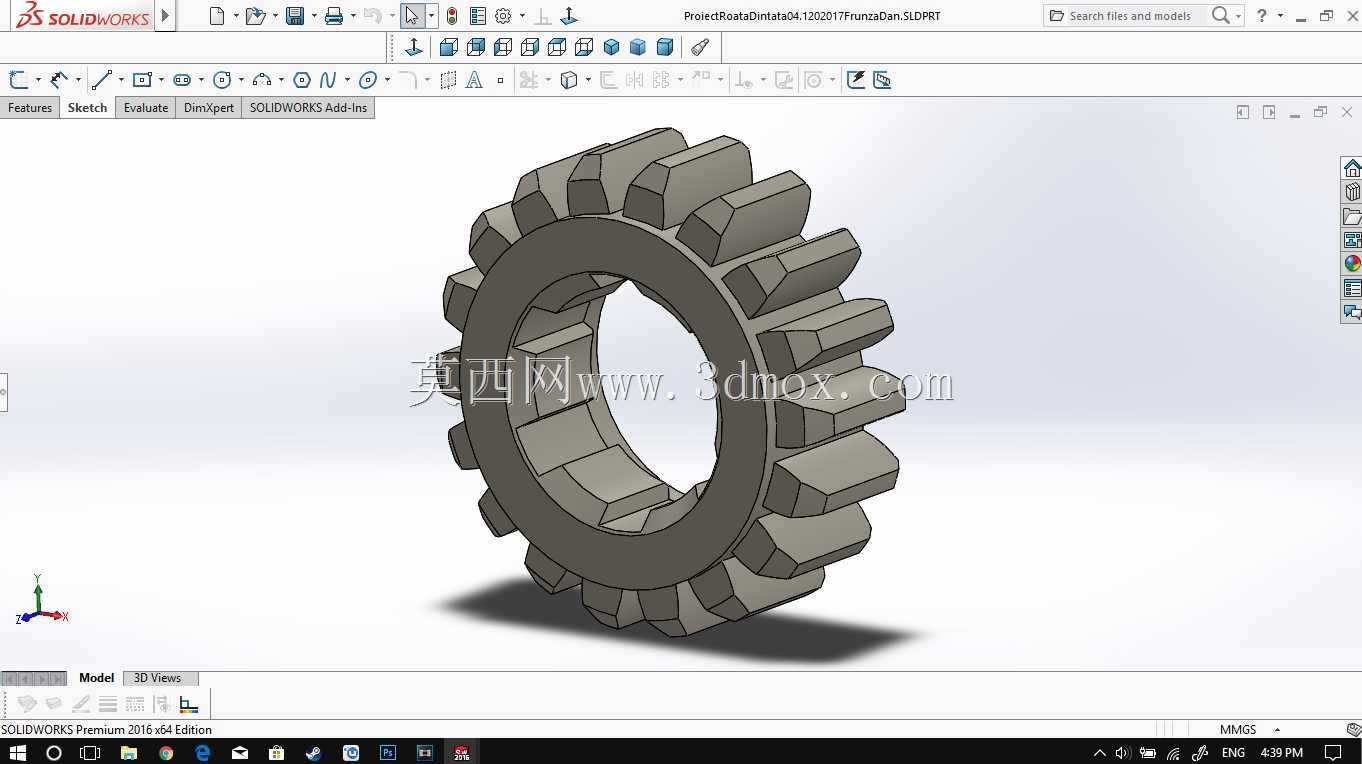

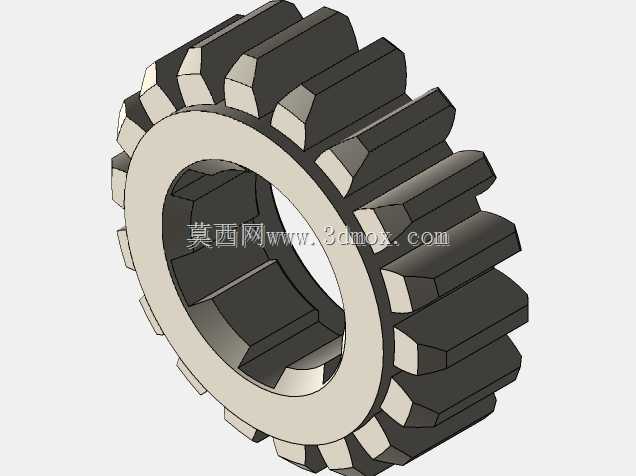

　　从结构设计来看，这个齿轮采用的是辐板式中空内孔结构，没有额外的轮毂凸台设计，整体结构紧凑，内孔为光滑圆柱面，适配间隙配合或者过渡配合的安装轴，安装时可以通过平键或者花键来传递扭矩，也可以根据实际安装需求在内孔壁加工键槽，不需要额外调整轮齿部分的结构参数。轮齿部分采用标准渐开线齿形设计，齿顶高、齿根高都符合通用直齿轮的参数规范，啮合时的重合度能够满足平稳传动的要求，不会出现明显的传动冲击，在额定转速范围内运行时的噪音控制表现也能达到普通工业设备的使用要求。

　　在实际选型使用时，首先要确认安装边界的尺寸匹配度，这个齿轮的内孔直径、齿顶圆直径、齿宽是三个核心安装尺寸，内孔要和安装轴的直径公差带匹配，避免出现配合过松导致的传动打滑，或者配合过紧导致的装配困难；齿顶圆尺寸要确认安装腔体内的避让空间足够，不会和周边的机架、其他传动件发生运动干涉；齿宽则要和配对齿轮的齿宽对应，通常小齿轮的齿宽会比大齿轮宽5到10毫米，避免装配时的轴向错位导致啮合接触面积不足。

　　设计这类齿轮的时候，首先要根据传动系统的传动比要求确定齿数，再根据传递的扭矩、转速确定模数，模数选得太小会导致轮齿的弯曲强度不足，长期满载运行容易出现断齿问题，模数选得太大则会让整体结构尺寸变大，浪费材料同时增加不必要的转动惯量。齿根部分要做标准的圆角过渡，避免应力集中，在频繁正反转的传动场景下，齿根圆角的加工质量直接影响齿轮的疲劳寿命，要是圆角处有加工刀痕或者毛刺，很容易在交变载荷作用下产生疲劳裂纹，最终导致轮齿断裂。

　　在实际装配场景里，这类齿轮安装到轴上之后，要做径向圆跳动的检测，确保齿顶圆相对于安装轴的跳动值在允许公差范围内，不然运转时会出现啮合间隙忽大忽小的问题，不仅会产生异常噪音，还会加剧齿面的不均匀磨损，缩短齿轮的使用寿命。如果是开式传动场景使用，还要考虑齿面的耐磨处理，比如表面淬火提升齿面硬度，避免灰尘、杂质进入啮合面造成磨粒磨损；如果是闭式齿轮箱里使用，则要配合润滑油的飞溅润滑，确保齿面啮合时有足够的油膜，降低齿面接触应力，减少胶合、点蚀等失效形式的出现概率。

　　不同于需要定制特殊参数的专用齿轮，这类标准结构的直齿轮通用性很强，只要模数、齿数、内孔尺寸、齿宽参数匹配，就可以在不同的设备上互换使用，日常备件储备也很方便，不需要针对特定设备开模定制，加工时可以用滚齿机直接滚齿加工，精度等级可以达到普通工业传动的8级精度要求，完全满足大部分通用设备的传动精度需求，不需要做额外的磨齿精加工，加工成本控制也更有优势。
