带安装耳法兰式电机端壳结构设计

　　这款电机端壳是小型驱动电机的核心防护与承载构件，主要适配功率段在百瓦级的低压直流、步进类小型驱动电机，常见应用在桌面自动化输送模组、小型3D打印设备传动单元、智能仓储分拣小车驱动轮组、家用小型水泵动力端这类对安装空间有紧凑要求的场景中。从结构功能来看，该壳体首先承担电机定子组件的定位包裹作用，内腔的环形止口需要和定子铁芯的外圆做过渡配合，保证定子装配后同轴度控制在0.02mm以内，避免电机运行时因为定转子不同心产生扫膛、振动超差的问题。壳体侧面的轴向通孔是为电机动力输出轴预留的穿设空间，孔位周边的环形凸台一方面是为了增加孔位的结构强度，避免长期受轴端径向载荷出现开裂，另一方面也可以作为油封的安装位，阻挡外部粉尘、水汽进入电机内腔，适配多粉尘、轻度潮湿的车间作业环境。

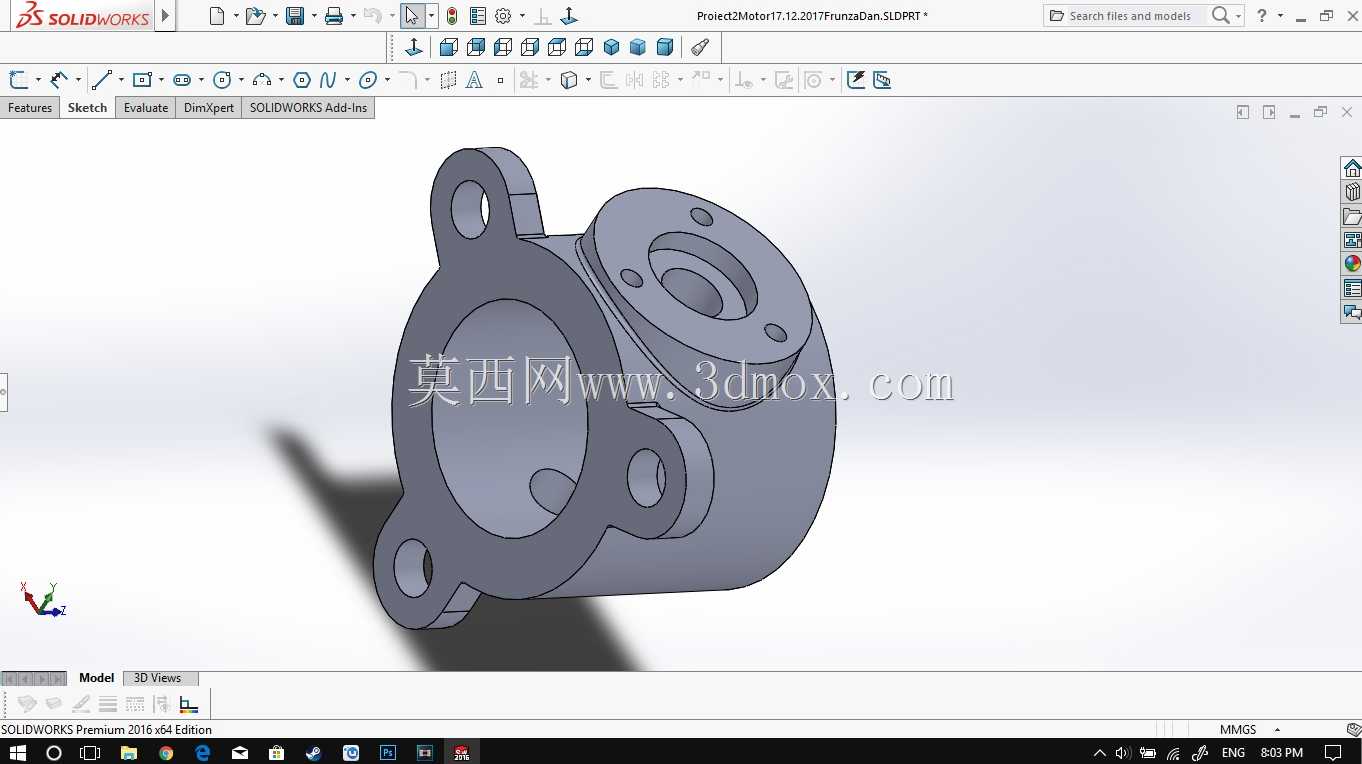

　　设计阶段首先要匹配对应型号电机的定子叠厚与外径尺寸，确定内腔的深度与内径参数，再结合整机的安装需求布局外侧的安装耳结构。三个带通孔的安装耳呈120度均匀分布在壳体法兰外缘，这种布局相比传统的四耳安装结构，能在非规则安装面上实现更稳定的三点定位，降低安装面平面度不足带来的装配应力，安装耳上的通孔尺寸适配M4规格的内六角安装螺丝，孔位周边做了局部加厚处理，避免螺丝锁紧时出现安装耳断裂的问题。法兰端面上的四个小螺纹孔是用来固定电机后端的编码器或者刹车组件，孔位的位置度公差控制在0.05mm以内，保证后续加装反馈元件时的同轴度要求，避免编码器读数出现偏差。

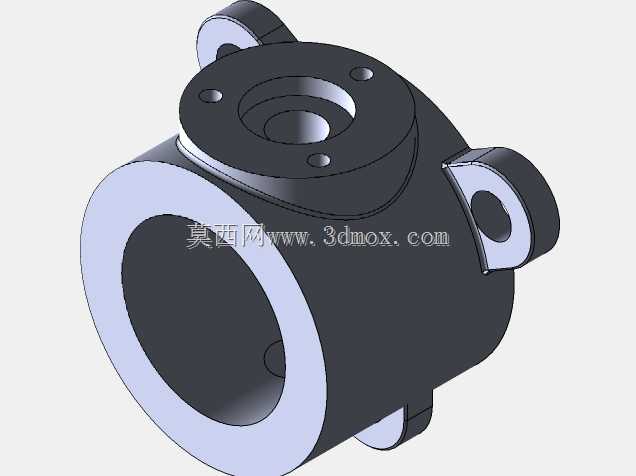

　　从安装边界来看，该壳体的最大外圆直径控制在68mm，轴向总长度不含凸台为32mm，安装耳的外缘到壳体中心的最大距离为42mm，安装时需要预留的最小径向空间为90mm，轴向安装空间需要至少40mm，才能满足螺丝锁紧的操作空间。壳体侧壁的两个侧向凸台带有通孔，是用来安装电机的接线端子或者航插，凸台的平面做了铣平处理，保证接线座安装后的密封性能，避免接线处出现松动或者进灰的问题。壳体的壁厚整体控制在3mm，既满足铝合金压铸成型的工艺要求，不会出现压铸时的填充不足、冷隔缺陷，也能控制整体零件重量，单个壳体重量控制在80g以内，适配对整机重量有要求的移动类驱动设备。

　　在结构细节处理上，所有的转角位置都做了R1.5到R2的圆角过渡，一方面是减少压铸成型时的应力集中，提升零件的结构强度，另一方面也能避免装配过程中锐边划伤操作人员。壳体的内腔根部做了退刀槽设计，方便定子压装时的到位检测，也能避免加工时的刀具干涉。安装耳的背面做了0.5mm的凸台设计，安装时凸台和安装面接触，减少接触面积，降低对安装面平面度的要求，即使安装面有轻微的不平整，也能保证壳体安装后的垂直度，避免电机轴出现偏载。这类端壳一般采用ADC12铝合金压铸成型，后续做抛丸或者阳极氧化处理，提升表面的耐腐蚀性能，相比传统的铸铁端壳，重量降低60%以上，散热性能也更优异，能帮助电机在持续运行时快速导出定子产生的热量，降低电机的温升，提升连续运行的稳定性。
