多关节铰接式工业传动机械臂结构

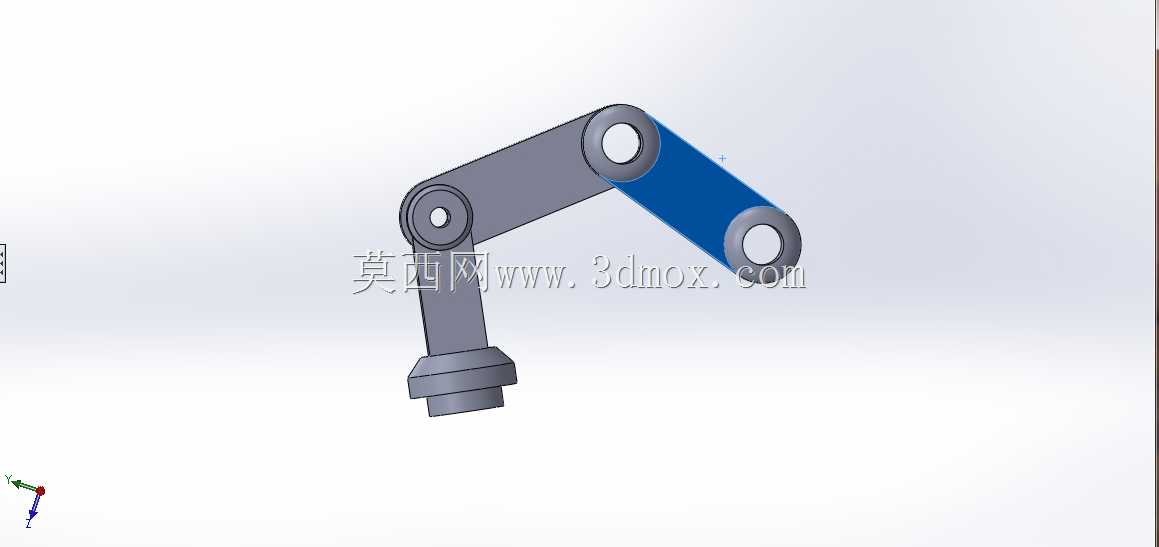

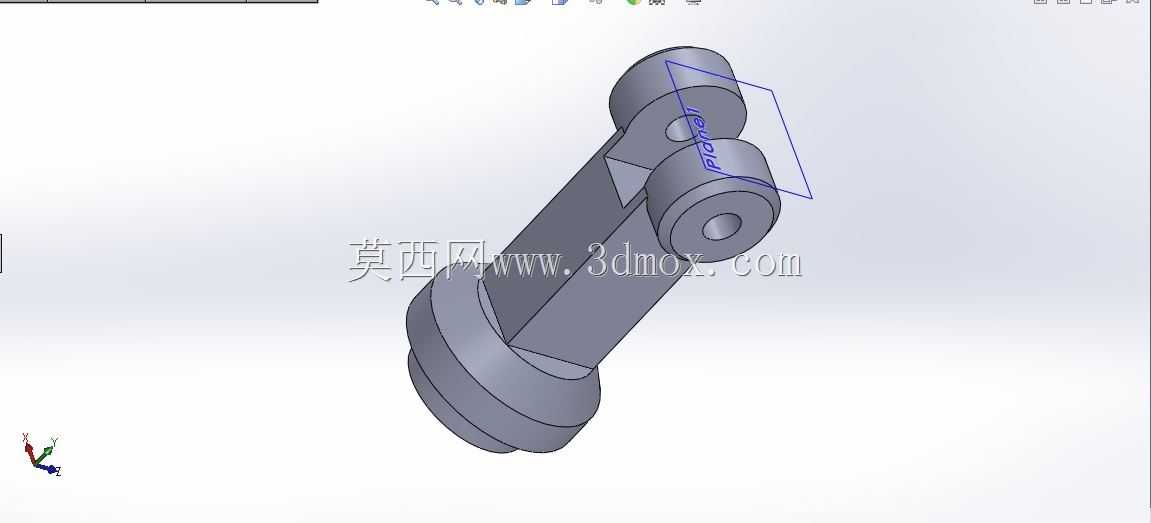

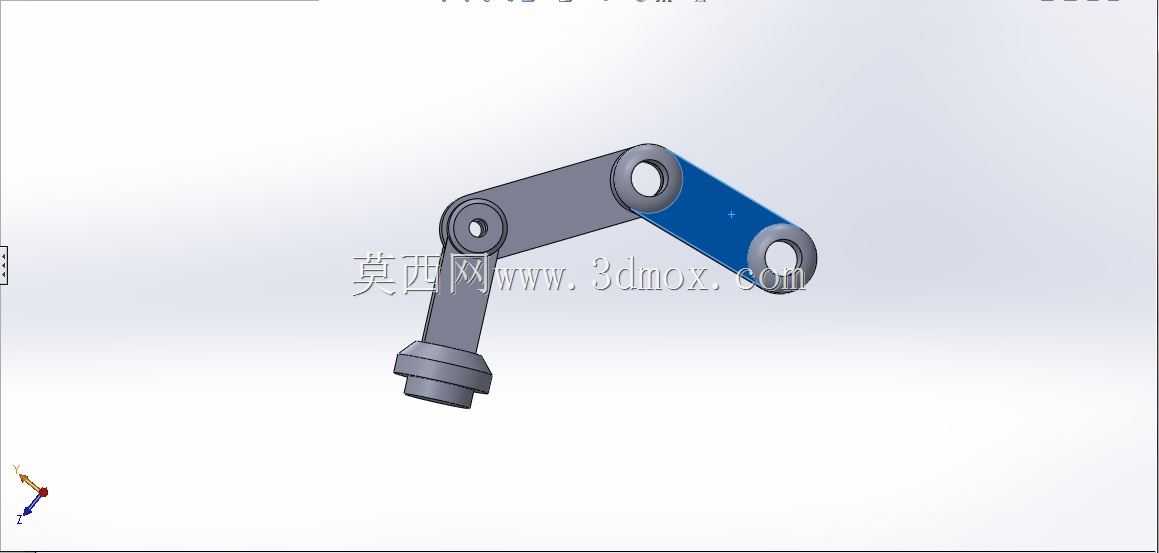

　　这款铰接式机械臂结构，常应用在轻载工位的物料传递、工装夹具位移调整场景中，比如小型装配线的工件转序、检测工位的探头位置调节、非标设备的执行端姿态调整环节，区别于大负载六轴工业机器人，这类结构更适配行程固定、负载在5kg以内的重复点位动作场景，不需要复杂的伺服轨迹规划，通过铰接点的限位配合就能完成固定角度的摆动动作，在小型自动化专机、教学实训台、工装夹具改造项目中使用率很高。从结构功能来看，整个臂体分为基座固定段、中间支撑臂、末端执行段三个部分，基座端采用带法兰凸台的柱状结构，底部预留安装孔位，可直接通过螺栓固定在设备台面或者支架上，不需要额外加工转接板，安装基准面的平面度公差控制在0.05mm以内，

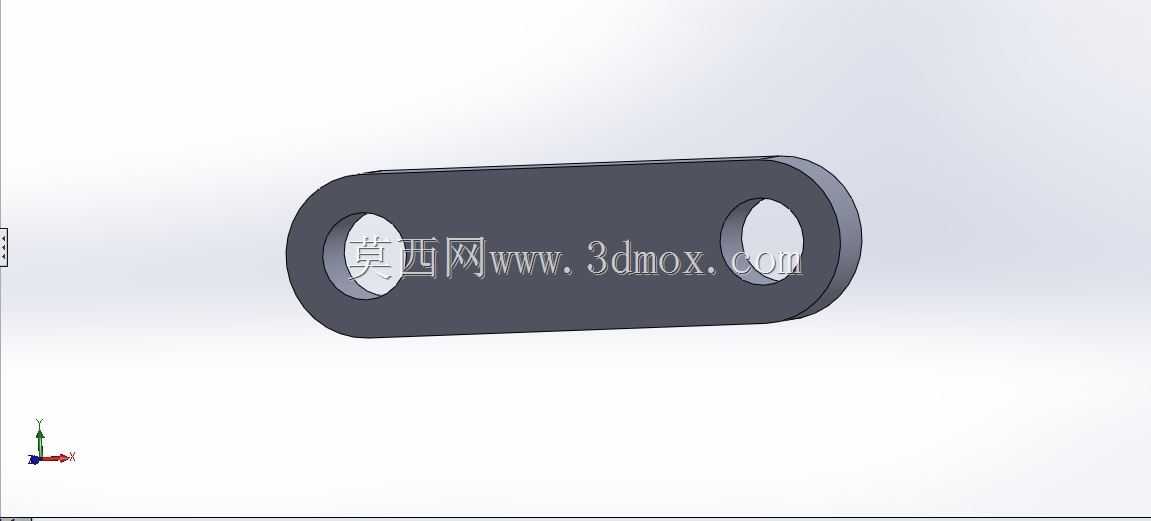

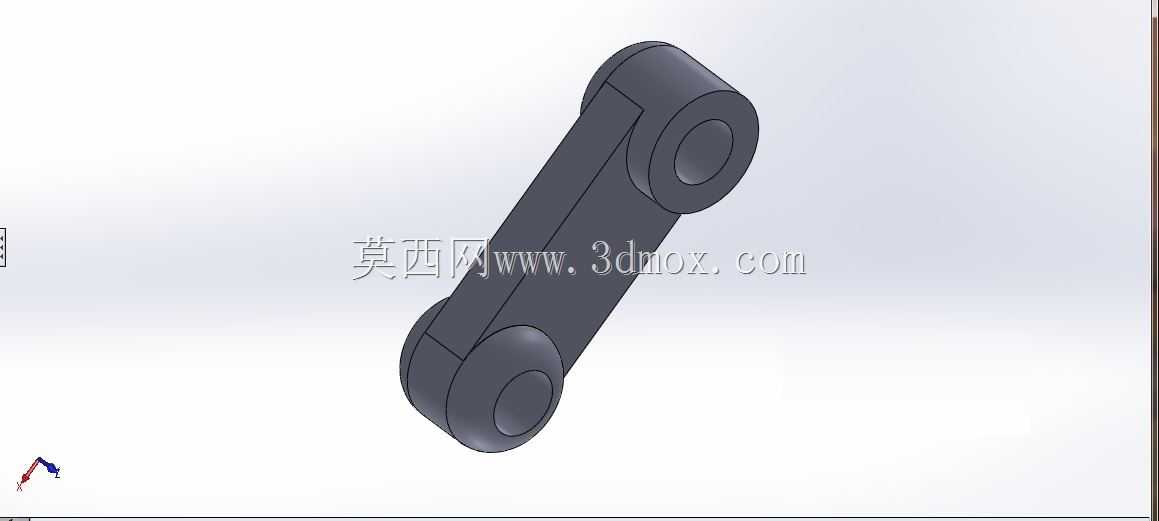

　　能保证臂体摆动时不会出现基座晃动的问题。中间支撑臂和两段连杆之间采用销轴铰接，铰接孔内预留了轴承安装位，实际装配时可以搭配深沟球轴承减少转动摩擦，降低长时间往复摆动带来的铰接点磨损，延长结构使用寿命。末端的连接臂上预留了执行件安装孔，可以直接装夹小型气动夹爪、检测探头、涂胶头等末端执行器，不需要额外设计转接件。设计过程中优先考虑了运动干涉问题，每段臂的长度比例经过反复校核，当臂体处于最大伸展角度时，各段连杆之间不会出现碰撞，最小收拢角度下也不会和基座产生结构干涉，整个摆动行程的角度范围可以覆盖0到120度，满足多数轻载工位的位移需求。臂体的截面采用等厚矩形结构，在保证结构刚性的前提下尽可能降低自身重量，减少铰接点的承载负荷，

　　两段臂体的厚度差控制在2mm，既保证了连接位置的结构强度，也不会出现应力集中的问题。安装边界方面，基座的最大外径为32mm，固定时需要在安装台面预留直径40mm的操作空间，方便拧紧底部的固定螺栓；臂体完全收拢时的整体高度为110mm，完全伸展时的水平投影长度为165mm，在设备布局时需要预留对应的运动空间，避免周边的管线、其他构件和运动中的臂体产生剐蹭。铰接点的销轴直径统一为8mm，属于通用标准件尺寸，后期维护更换时不需要单独定制配件，直接采购标准圆柱销轴即可完成替换。结构的受力点主要集中在两个铰接位置，设计时对铰接孔周边做了加厚处理，厚度比臂身主体厚1.5mm，避免长时间受力后孔位出现变形，导致臂体摆动间隙变大、定位精度下降。

　　这类结构不需要复杂的驱动件，搭配小型旋转气缸或者步进电机就能驱动，也可以通过手动锁紧结构作为可调支架使用，适配不同的设备改造需求，在很多低成本自动化项目中，这类结构往往比集成式机械臂的性价比更高，维护难度也更低，现场的设备维护人员不需要掌握复杂的机器人编程知识，只需要调整铰接点的限位块位置就能更改臂体的摆动行程，适配不同批次产品的生产需求。
