多层同心结构抛光盘结构设计

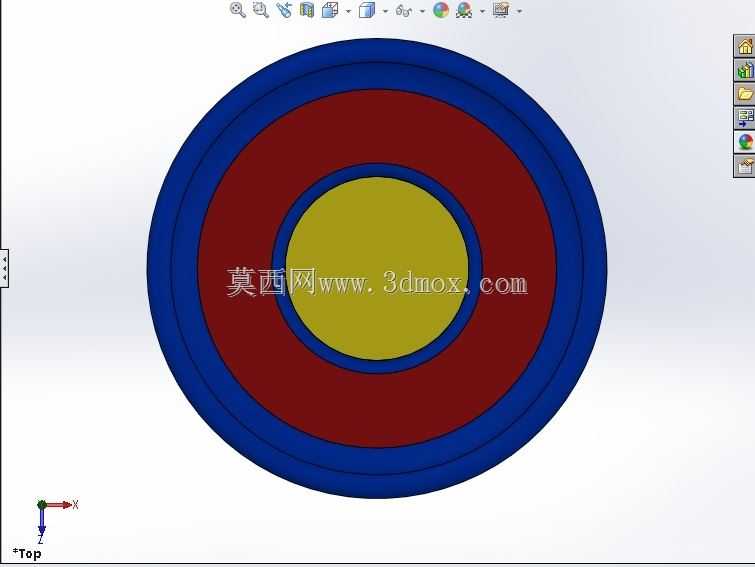

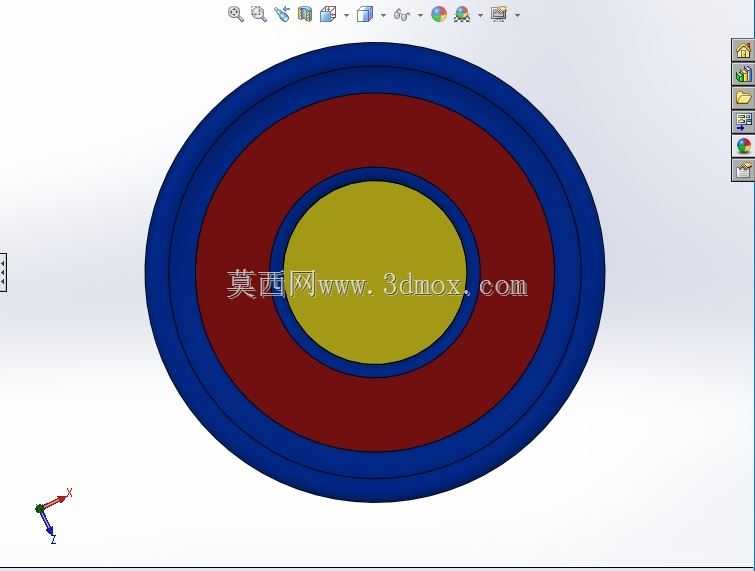

　　在金属工件表面精整、光学镜片研磨、五金件去毛刺、半导体晶圆平坦化等加工场景中，抛光盘是直接决定最终加工面粗糙度与平面度的核心执行部件，其结构合理性直接影响加工效率与成品良率。这款抛光盘采用多层同心环形的层叠结构设计，从中心安装孔向外依次设置不同功能的环形区域，中心区域为安装定位基准，向外依次为缓冲层、研磨工作层、边缘防护层，各层同轴度公差控制在0.02mm以内，避免高速旋转时出现动不平衡导致的加工振纹。

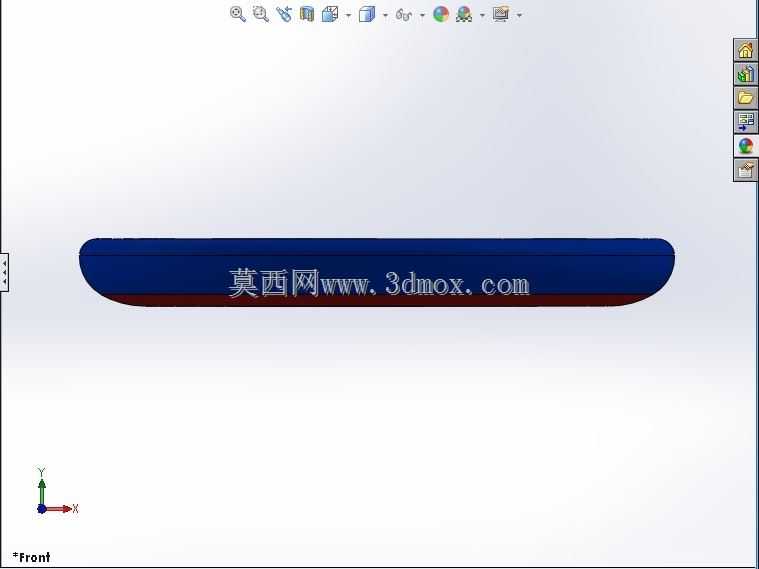

　　从实际使用场景来看，这类抛光盘可适配台式抛光机、平面研磨机、全自动抛光工作站等多种设备，既可以用于不锈钢餐具、卫浴五金的镜面抛光工序，也可更换不同材质的工作层适配光学玻璃、陶瓷基板的超精密研磨需求。设计过程中优先考虑了安装兼容性，中心定位孔采用标准法兰安装尺寸，可直接匹配市面主流抛光设备的输出主轴，无需额外定制转接法兰，降低现场换装的适配成本。盘体整体为扁平圆盘结构，厚度方向做了等强度设计，工作层厚度预留足够的磨损余量，在保证盘体整体刚性的前提下，避免过重导致主轴负载过高，边缘做了小圆弧倒角处理，防止高速旋转时边缘磕碰工件造成崩边缺陷，同时也减少操作人员换装时被锐边划伤的风险。

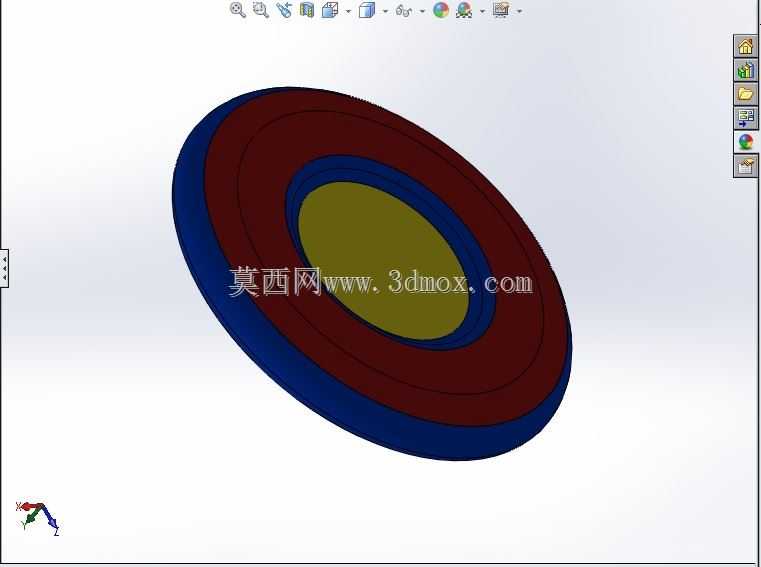

　　结构设计上，不同环形区域采用差异化的材质匹配思路，中心安装区域采用高刚性金属基材，保证与主轴连接的定位精度，长期拆装也不会出现孔位磨损导致的偏心问题；中间占比最大的环形区域为抛光作业的核心工作面，可根据加工需求粘贴抛光布、固结磨料层或者植绒砂纸，盘面的平面度控制在0.01mm以内，保证加工时整个盘面压力均匀，不会出现局部过抛或者漏抛的问题；最外层的环形结构做了略微下沉的台阶设计，一方面可以阻挡抛光过程中甩出的磨料浆液飞溅，另一方面也能对工作层的边缘起到固定作用，避免长期使用后抛光耗材边缘起翘脱层。

　　尺寸边界方面，盘体外径适配常规中小型抛光设备的加工行程，既不会因为直径过小导致单批次加工效率偏低，也不会因为直径过大超出设备的动平衡调节范围；中心安装孔的深度与直径按照通用主轴的配合公差设计，采用H7级公差配合，安装后径向跳动量可控制在0.015mm以内，满足精密抛光的精度要求。盘体背面设置有均匀分布的散热沟槽，高速旋转抛光过程中，摩擦产生的热量可以通过沟槽内的空气流动快速带走，避免盘体过热导致抛光耗材提前老化失效，也能防止工件因为局部温升过高出现表面氧化或者变形问题。

　　从实际工况适配角度，这款抛光盘的结构设计兼顾了粗抛与精抛的使用需求，粗抛时可在工作层安装硬度较高的金刚石磨片，快速去除工件表面的加工刀纹与氧化层，精抛时更换软质抛光垫配合抛光液，即可实现镜面级的表面加工效果。层状的同心结构也方便后期维护，当某一层出现过度磨损时，可单独更换对应区域的耗材，无需整体更换整个盘体，降低长期使用的耗材成本。盘体整体做了动平衡校准，在最高工作转速下运行无明显振动，既可以保证加工面的均匀性，也能减少主轴轴承的额外负载，延长设备的使用寿命。
