剖分式普卢默滑动轴承座结构设计

　　在矿山输送、冶金辊道、造纸烘缸这类长轴系重载传动场景中，轴系的支撑部件往往需要兼顾承载能力与拆装便捷性，普卢默型轴承座正是针对这类工况开发的剖分式支撑结构。不同于整体式轴承座需要沿轴端轴向穿装的繁琐流程，这类剖分式结构可以在轴系已经完成转子、叶轮等部件装配后，直接从轴的径向位置完成安装固定，大幅降低长轴系、重型轴系的现场装配与后期维护难度，尤其适合轴上零件重量大、拆卸空间受限的生产现场。

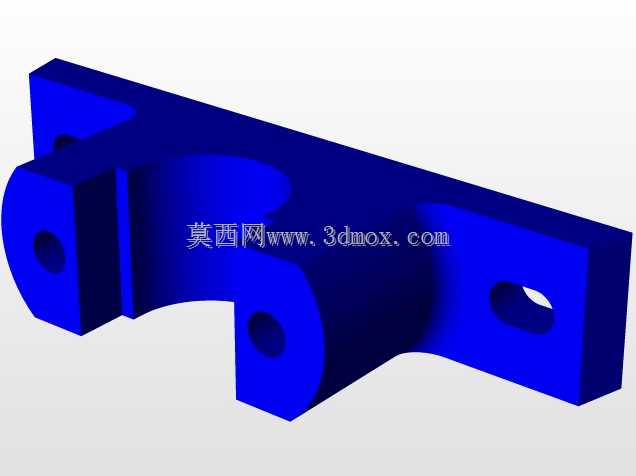

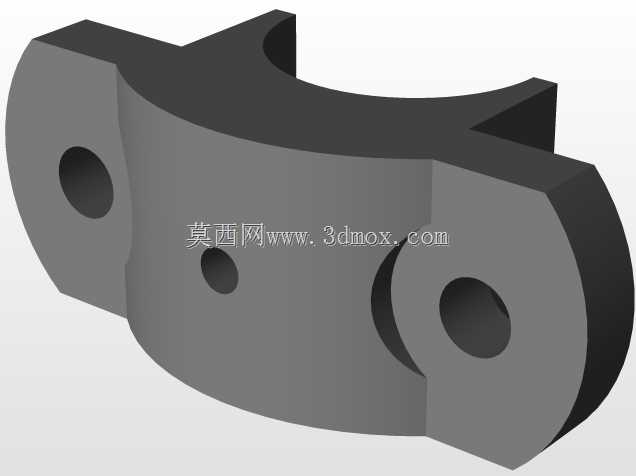

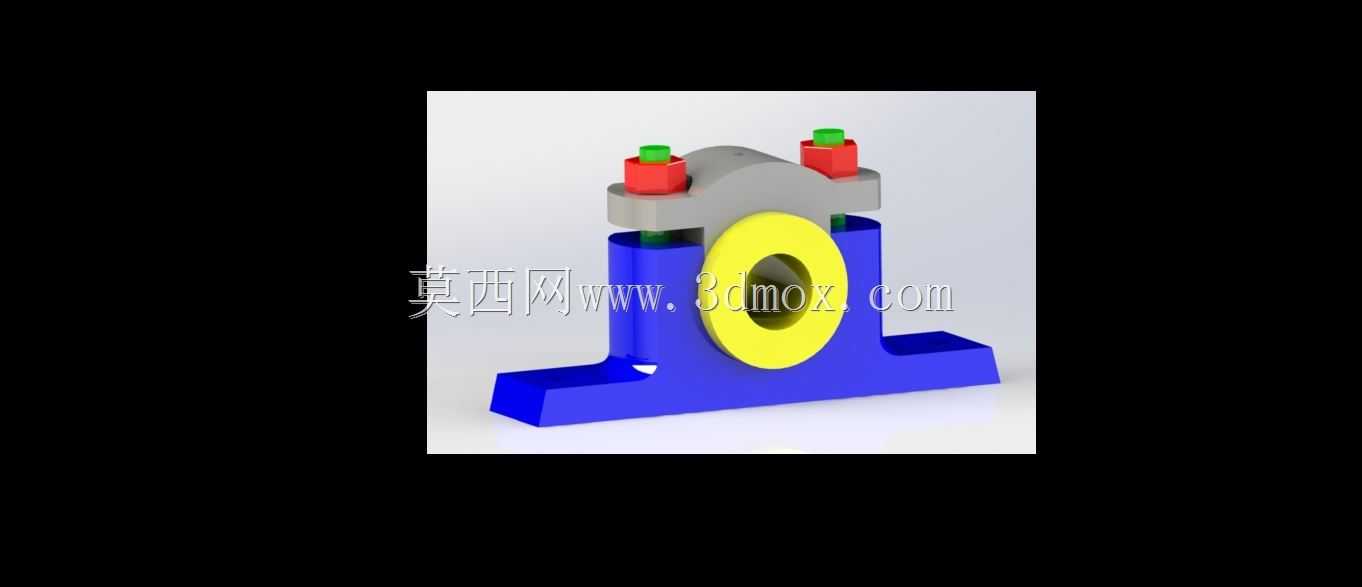

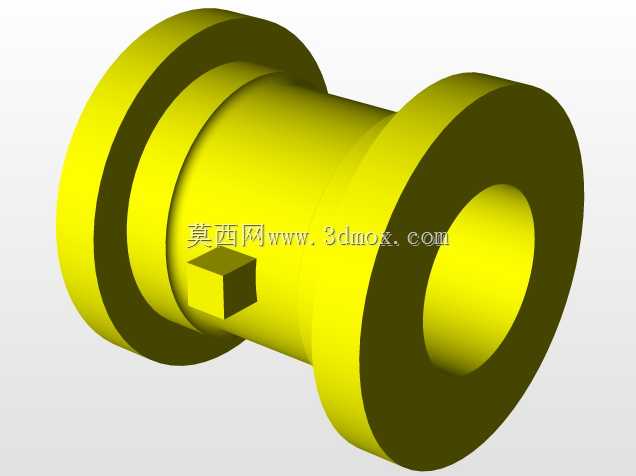

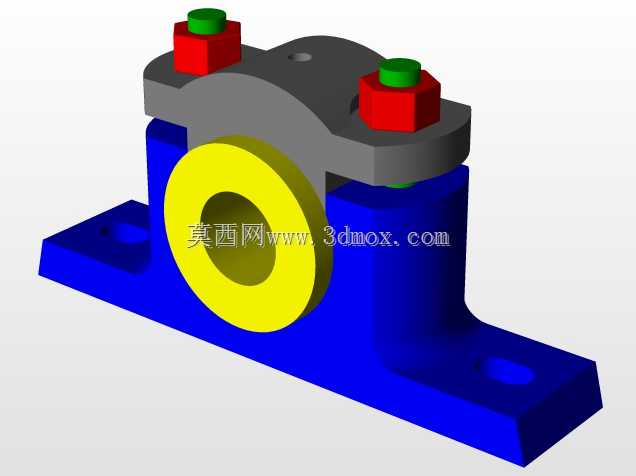

　　从结构功能来看，这款轴承座采用上下分体的基座设计，下部基座为带安装底脚的承载主体，底脚开设两个对称的螺栓通孔，用于将整个支撑单元固定在设备的安装基础或者机架台面上，安装孔的中心距、底脚的厚度都经过载荷校核，能够承受轴系运转过程中产生的径向载荷与小幅轴向窜动带来的附加载荷。上部的轴承盖通过两侧的预紧螺栓与下部基座连接，螺栓位置设置在轴承孔的两侧对称位置，拧紧时可以让上下两部分的结合面均匀贴合，避免轴承外圈出现局部应力集中导致的早期磨损。轴承孔内部用于安装适配的轴瓦或者滚动轴承外圈，孔的加工精度控制在IT7级，能够保证轴承外圈的配合精度，避免跑圈问题出现。

　　密封设计是这类轴承座的核心功能亮点之一，针对不同工况的密封需求，轴承座两端的端盖位置可以配置多种密封结构，包括毡圈密封、唇形密封、迷宫密封等不同形式，能够阻挡外界的粉尘、水汽、切削液等杂质进入轴承内部，同时防止轴承腔内的润滑脂或者润滑油泄漏，在多尘、潮湿的工业现场能够有效延长轴承的维护周期。端盖本身也采用剖分式设计，和轴承座的上下分体结构匹配，拆装时不需要移动轴的位置就可以完成密封件的更换、轴承的润滑补充作业。

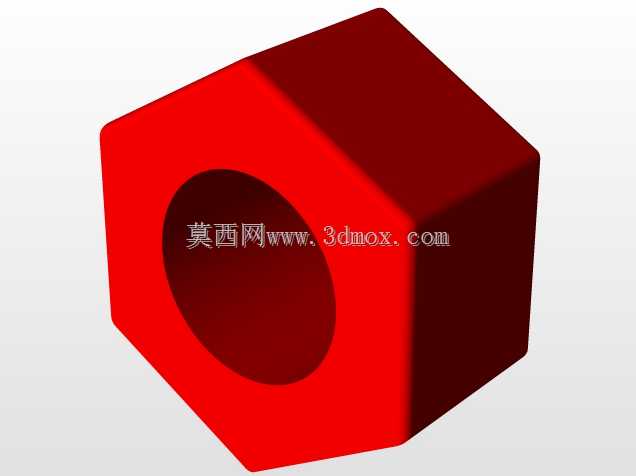

　　在设计思路上，这款轴承座的结构充分考虑了现场运维的实际需求，上下结合面的位置设置了定位止口，装配时可以自动对齐上下轴承孔的同轴度，不需要反复调整就可以保证孔的圆柱度要求，降低现场装配的技术门槛。基座的底部设置了储油腔结构，可以存储一定量的润滑脂，在长期运转过程中持续为轴承提供润滑，减少日常补脂的频率。两侧的连接螺栓采用标准六角头规格，现场运维时不需要特殊工具就可以完成拆装作业，螺栓的长度经过优化，拧紧时不会和轴或者周边的传动部件产生干涉。

　　从安装边界来看，这款轴承座的整体外轮廓尺寸适配常用直径段的传动轴，底脚的安装面经过铣削加工，平面度控制在0.05mm以内，安装时只需要保证机架的安装面平整，就可以避免轴承座安装后出现扭曲变形，导致轴承孔同轴度超差。轴承孔的中心高是选型时的核心参数，直接决定了轴系的安装高度，设计时中心高的公差控制在±0.1mm以内，能够保证多支撑点轴系的各支撑位置高度一致，避免轴系出现附加弯矩。两端的密封槽尺寸按照标准密封件规格设计，用户可以根据实际工况直接采购标准密封件进行替换，不需要单独定制加工。

　　在实际应用中，这类轴承座广泛应用于带式输送机的托辊支撑、破碎机的转子轴支撑、风机的叶轮轴支撑等场景，相比整体式轴承座，其拆装维护的时间可以缩短60%以上，尤其适合连续生产的工业场景，能够大幅减少设备停机维护带来的生产损失。结构设计上充分考虑了铸造工艺的要求，所有转角位置都设置了铸造圆角，避免铸件出现应力集中导致的开裂问题，壁厚设计均匀，不会出现铸造缩孔、缩松等缺陷，保证基座的整体强度满足重载工况的使用要求。
