ESSORTRONIC滚珠轴承保持架结构设计

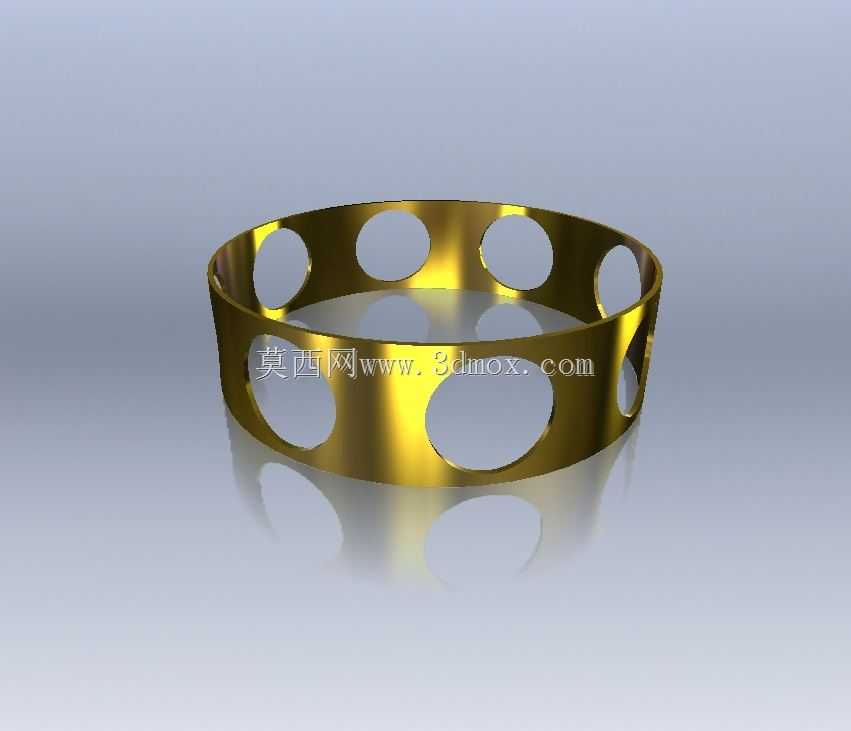

　　在常规回转传动系统的设计选型环节里，轴承内部的保持架结构往往是容易被初级设计人员忽略的核心部件，很多人在做三维装配时直接调用标准件库的成品轴承，很少拆解内部保持架的结构逻辑，实际在非标定制轴承、特殊工况传动组件的开发过程中，保持架的结构合理性直接决定整套轴承的运行寿命、极限转速与噪音表现。这款环形带均匀开孔的保持架结构，主要适配深沟球类滚珠轴承的装配需求，整体采用环形薄壁结构设计，周向均匀分布的圆形兜孔用来容纳钢球，工作过程中可以将所有滚动体均匀分隔在轴承滚道的对应位置，避免钢球在运转过程中相互摩擦碰撞，同时引导钢球在滚道内稳定回转，在轴承承受径向与轴向复合载荷时，保持架还能起到辅助约束滚动体偏移量的作用，避免钢球在高速回转时出现窜动、卡滞的问题。

　　从实际应用场景来看，这类保持架结构广泛适配中小型电机输出端、精密机床主轴支承、通用输送设备辊筒支承、小型减速机输入输出轴支承等常规传动场景，相比冲压式铆接保持架，这种一体式车削成型的环形保持架结构强度更高，在承受一定冲击载荷的工况下不容易出现兜孔变形、铆钉断裂的问题，适合中低速重载或者存在小幅振动的传动场景。设计这类保持架的时候，首先要匹配对应型号轴承的钢球直径、钢球数量、轴承内外圈的滚道曲率半径，兜孔的直径要比钢球直径大0.1-0.3mm，预留出润滑脂的存储空间与钢球自转的活动间隙，同时兜孔的中心必须严格落在轴承的节圆直径上，周向等分角度的公差要控制在±0.05°以内，避免钢球装入后出现周向间距不均，导致运转时载荷分布失衡。

　　外形尺寸方面，这类保持架的外径要比轴承外圈的滚道内径小0.2-0.4mm，内径要比轴承内圈的滚道外径大0.2-0.4mm，保证保持架在轴承内部有足够的径向活动余量，不会在运转时和内外圈滚道发生剐蹭；保持架的轴向宽度要略小于轴承内外圈的装配宽度，避免轴承压装到轴承座孔内时保持架被端盖挤压出现轴向变形。安装边界上，设计时要注意保持架的兜孔边缘要做0.2mm左右的倒角处理，一方面方便钢球的压装工序，另一方面可以去除加工毛刺，避免毛刺脱落进入滚道造成轴承卡滞；如果是采用铜合金材质加工这类保持架，表面不需要额外做镀层处理，铜材质本身的自润滑特性可以在润滑脂不足的情况下短时间维持轴承运转，降低干磨抱死的风险。

　　很多设计人员在做非标轴承改型时，容易忽略保持架的动平衡问题，这种周向均匀开孔的环形结构，只要等分精度达标，自身的动平衡余量很小，不需要额外做去重处理，但如果是用于高速回转场景（转速超过3000rpm），就需要在成型后对保持架做动平衡校验，剩余不平衡量要控制在对应精度等级要求范围内，避免高速运转时保持架自身的振动带动整个轴承出现异响。另外在装配逻辑上，这类一体式保持架需要在钢球装入内外圈滚道之后，通过扩张保持架内径或者收拢保持架外径的方式将钢球卡入兜孔，因此设计时要核算保持架材质的弹性变形量，铜合金材质的允许扩张量通常在直径的0.5%以内，避免装配时保持架出现塑性变形，影响后续使用精度。

　　在做三维建模的时候，这类保持架的建模逻辑并不复杂，先绘制环形基体的截面草图，旋转生成基础实体，再按照钢球的节圆直径绘制单个兜孔的切除草图，通过圆周阵列生成所有兜孔特征，最后对所有锐边做倒角处理即可，但建模过程中要重点核对各个配合尺寸的公差带，不能只做名义尺寸的建模，要考虑实际加工时的尺寸偏差对装配的影响，比如兜孔的位置度公差、内外径的尺寸公差、端面的平面度公差，这些形位公差的标注会直接影响后续零件加工的合格率与装配后的轴承运行精度。实际工程应用中，很多早期失效的轴承拆解后都会发现保持架存在兜孔磨损、变形甚至断裂的问题，除了安装不当、润滑不足的原因之外，很大一部分是保持架设计时的间隙预留不合理、结构强度不足导致的，因此在做这类零件的设计时，不能只照搬标准件的尺寸，还要结合实际使用的工况载荷、转速、润滑条件做针对性的结构调整，比如在粉尘较多的工况下，可以适当加大兜孔的间隙，存储更多润滑脂裹挟粉尘，避免磨粒磨损；在冲击载荷较大的工况下，可以适当增加保持架的壁厚，提升整体结构强度。
