便携式外接供电轴流散热风机结构设计

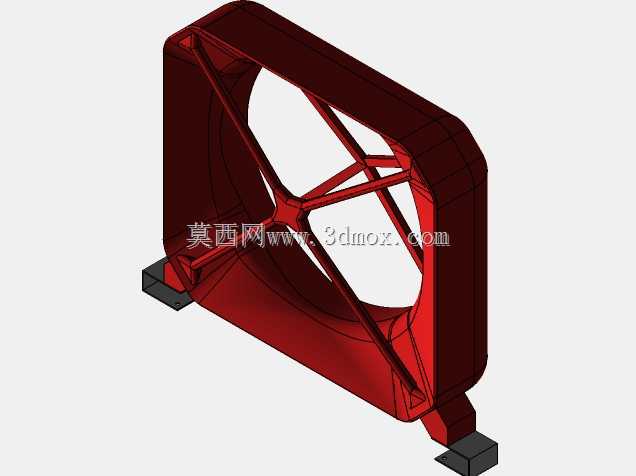

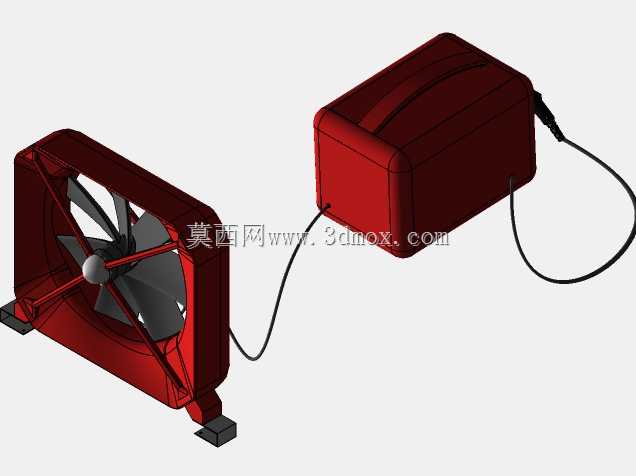

　　这款分体式轴流散热结构，核心解决狭小密闭空间内的局部定点风冷需求，常见于设备检修临时散热、小型机柜局部过热降温、户外作业点位通风等场景，区别于常规集成式风机，它将风动单元与供电驱动单元做了分体式布局，通过线缆连接两个模块，适配更多安装受限的使用场景。风动单元采用方形外框结构，四个角位设置带减震垫的支脚，支脚预留了安装固定的孔位，既可以直接放置在平面上使用，也可以通过螺栓将风机固定在机柜侧壁、设备支架等安装面上，支脚的减震垫采用橡胶材质，能够抵消风机运转时的叶片动平衡偏差带来的微幅振动，避免振动传递到安装基体上引发共振噪音。风动单元的外框采用一体化注塑成型的加强筋结构，框体内部设置十字交叉的支撑辐条，辐条中心位置固定电机安装座，

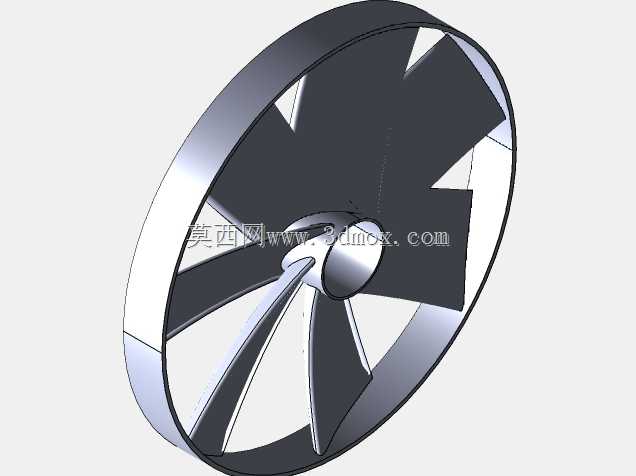

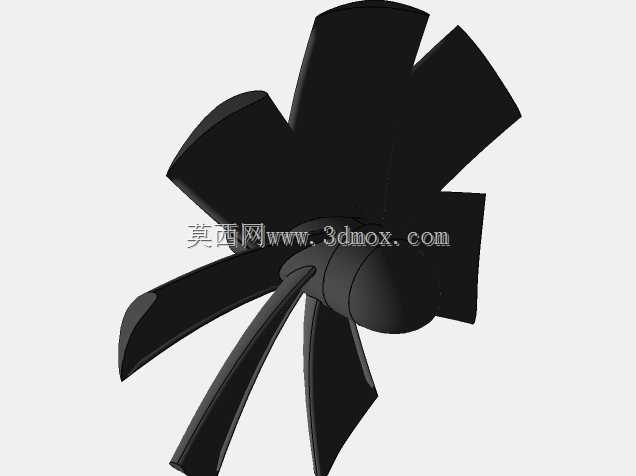

　　电机输出轴直接连接轴流叶片，叶片采用七叶后掠式设计，相比常规直叶结构，后掠叶片在相同转速下能够获得更大的风量，同时降低叶片切割气流产生的风噪，叶片边缘做了圆弧倒角处理，避免高速运转时的叶尖涡流损耗。供电驱动单元采用圆角方形的密封壳体结构，壳体表面做了防滑纹理设计，方便手持挪动，壳体内部集成了驱动电路板、电源适配模块，侧面预留线缆接口，连接风动单元的线缆长度预留了1.2米的冗余量，足够应对两个模块分开放置的布局需求，比如将驱动单元放在柜外安全区域，风动单元伸入柜内发热点位进行定点送风，避免驱动模块长期处于高温环境下加速元器件老化。从安装边界来看，风动单元的外框尺寸控制在180mm见方，整体厚度不超过90mm，

　　能够伸入大部分设备机柜的检修缝隙内，支脚的安装孔位间距为160mm，适配市面上常规的风机安装开孔尺寸，不需要额外做安装位改造就可以替换原有同规格的固定风机。驱动单元的尺寸为150mm100mm70mm，重量控制在800g以内，挪动放置时不会占用过多操作空间，壳体的边角做了R10的圆角处理，避免挪动时磕碰划伤设备表面或者操作人员。在实际功能设计上，这款风机的送风方向可以通过调整安装角度实现改变，支脚与外框的连接位置预留了角度调节的阻尼转轴，不需要额外加装支架就可以实现0到90度的送风角度调整，对着发热元件直吹时能够获得最高的散热效率。驱动单元内部设置了过流保护、过热保护模块，当风机叶片被异物卡住或者长时间满负荷运转导致温度过高时，

　　会自动切断供电，避免电机烧毁，同时壳体上设置了状态指示灯，能够直观显示风机的运转状态，方便现场操作人员快速判断设备运行情况。从气流组织的角度来看，风动单元的外框进风侧设置了防护格栅，格栅的栅条间距控制在8mm，既能够阻挡较大的异物进入风机内部打坏叶片，又不会过多阻碍进风气流，出风侧没有设置额外的导流结构，保证气流能够以轴流方向直吹目标区域，相比带导流罩的风机，它的送风距离更远，在1米范围内的风速能够保持在2m/s以上，足够满足局部散热的风速要求。分体式的结构设计还带来了维护上的便利，当风机叶片积灰需要清理时，只需要拆开风动单元的外框卡扣就可以取下叶片进行清洁，不需要拆卸驱动模块，维护时的拆装效率比集成式风机提升40%以上，驱动模块如果出现故障，也可以直接拔插线缆进行替换，不需要整体更换整个风机，降低了现场运维的备件成本。在结构强度设计上，风动单元的外框采用ABS加玻纤的材质，抗冲击强度能够满足现场临时使用的磕碰需求，即使从1米高度掉落也不会出现框体碎裂的情况，连接线缆采用带屏蔽层的橡胶护套线，耐弯折次数超过1万次，能够适应频繁挪动、弯折的使用场景，避免线缆内部线芯断裂导致的接触不良问题。
