活塞式输油泵结构三维设计模型

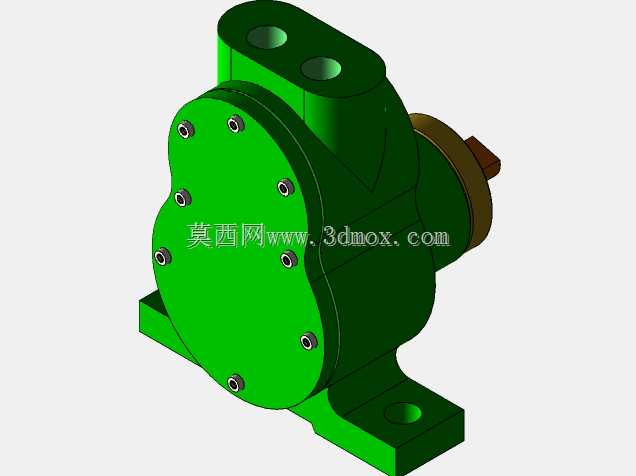

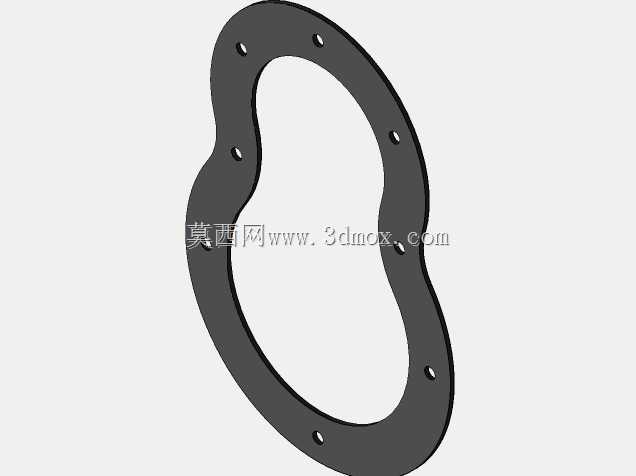

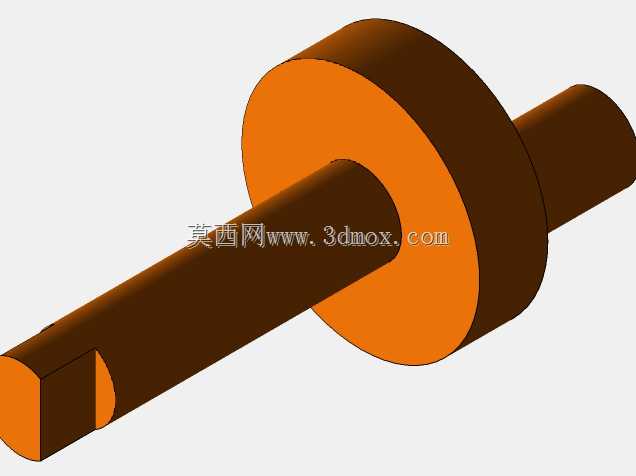

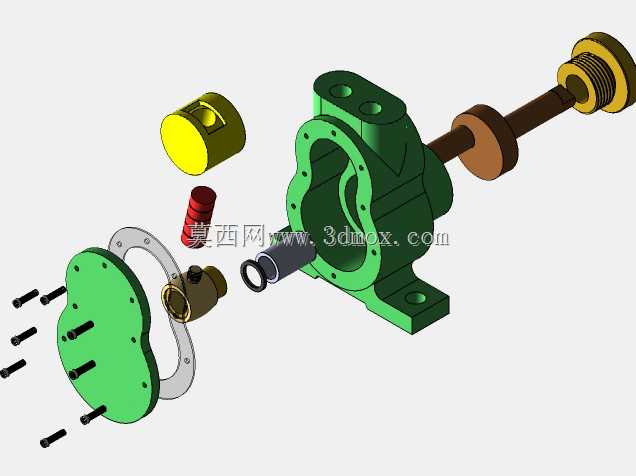

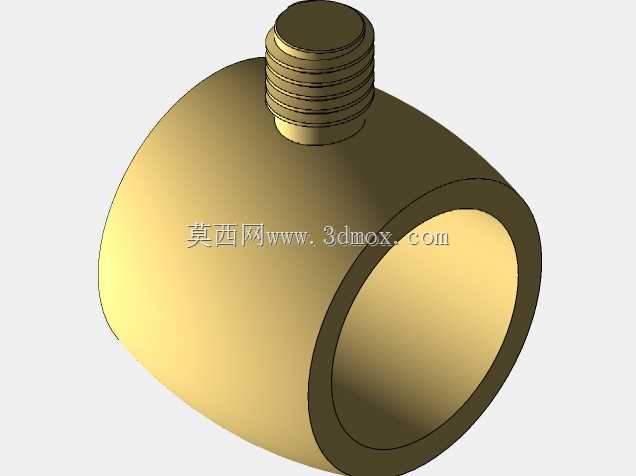

　　在中小型液压润滑系统、燃油输送回路以及小型工业设备的供油单元里，活塞油泵是依靠柱塞往复运动改变腔室容积来实现介质抽吸与压送的核心部件，这类泵的输出压力稳定性较好，对粘度适配范围宽，在柴油发电机组供油、机床润滑系统补油、小型液压站动力供给等场景中应用十分普遍。从结构设计来看，该泵采用侧进上出的流道布局，泵体主体为一体式铸造壳体结构，端盖通过周向均布的内六角螺钉与泵壳紧固，密封面靠加工精度配合密封垫实现腔室密封，避免带压介质泄漏。伸出端的轴段通过轴承支撑在泵壳内部，偏心结构带动内部活塞做往复运动，轴伸端预留了联轴器安装位，可直接与驱动电机或者传动机构输出端连接，不需要额外加装复杂的转接结构。安装底座与泵壳为一体化设计，

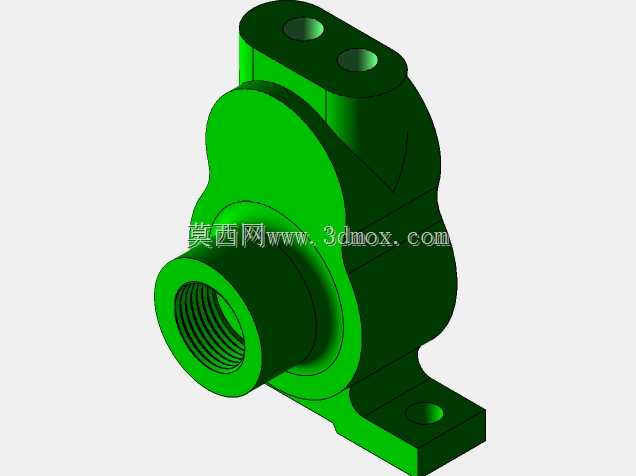

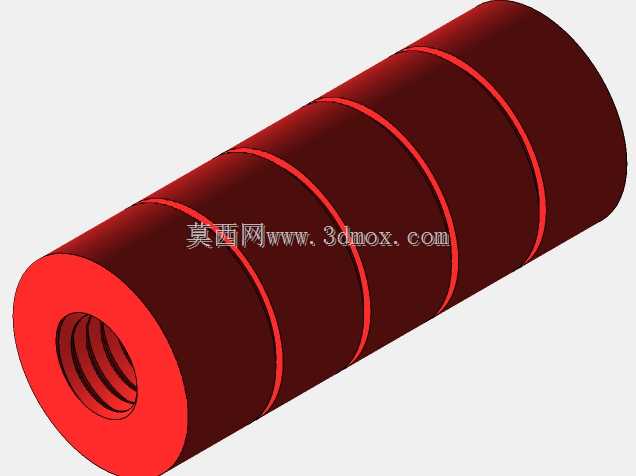

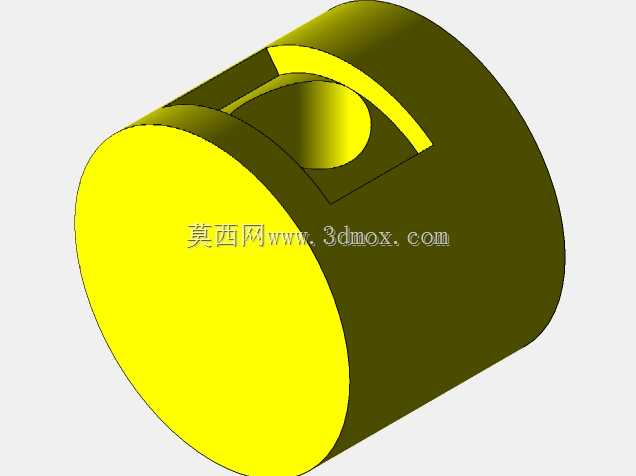

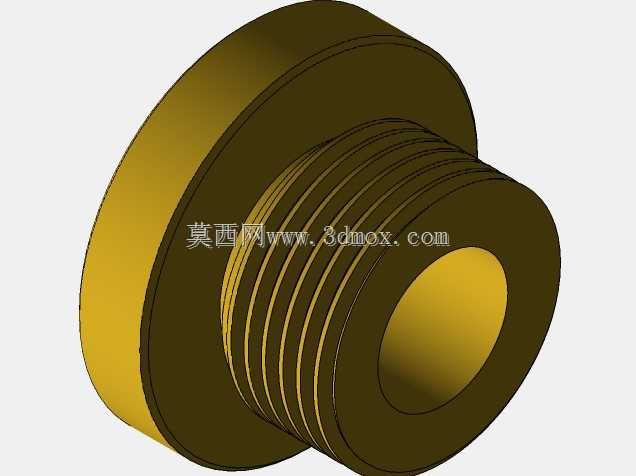

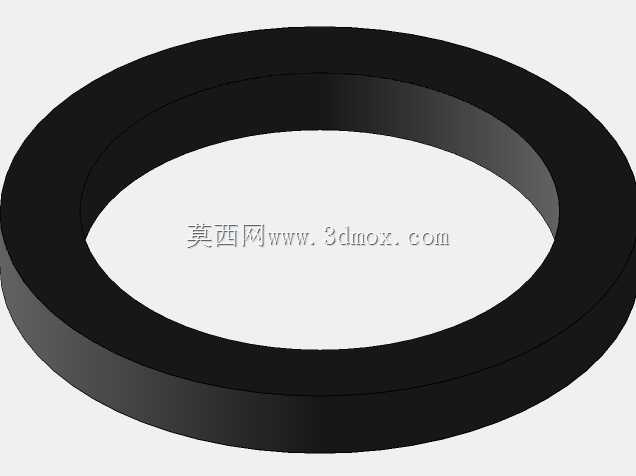

　　底座上开设两个对称的安装通孔，安装时可通过螺栓直接固定在设备的安装基面或者支架上，安装孔的中心距经过匹配常规安装场景的通用尺寸设计，不需要额外加工定制转接板，能直接适配多数现有设备的安装位。顶部两个通油接口为内孔精加工面，可直接对接标准通径的输油管路，接口的密封面设计为平面密封结构，配合密封垫圈就能实现可靠的管路连接，不需要额外加工螺纹或者焊接接头。设计过程中优先考虑了腔室容积变化的行程匹配，活塞的往复行程与偏心轮的偏心距经过反复校核，既保证了额定工况下的输出流量满足使用要求，又控制了活塞与腔壁的接触比压，降低长期运行的磨损量，延长部件的使用寿命。端盖的螺钉排布采用非对称的轮廓适配布局，顺着泵壳端盖的异形轮廓均匀分布，

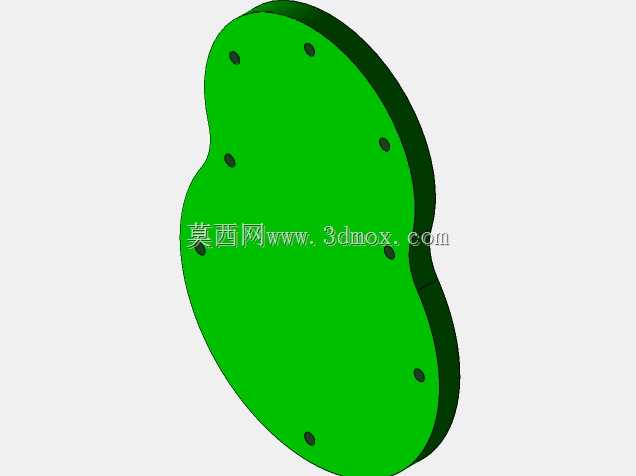

　　每颗螺钉的紧固力都能均匀作用在密封面上，避免局部压紧力不足导致的渗漏问题，同时这种排布也让端盖的外形更紧凑，不会出现多余的外凸结构，减少泵体整体的安装占用空间。轴伸端的轴径尺寸匹配常规的联轴器规格，轴端预留的键槽尺寸符合通用传动件的标准，选型配套时不需要单独定制传动连接部件，能大幅缩短设备组装的周期。泵体的外形轮廓做了圆角过渡处理，既避免铸造过程中出现应力集中导致的壳体开裂问题，也能减少运行过程中应力集中带来的结构变形，保证腔室的尺寸精度长期稳定。在实际选型适配时，需要注意安装基面的平面度要求，若基面平面度偏差过大，紧固安装螺栓时会导致泵壳变形，轻则出现内部运动件卡滞，重则导致密封面失效泄漏；管路连接时要注意进出口的方向，

　　避免接反导致泵无法正常抽吸介质，首次启动前需要向泵腔内灌注少量待输送介质，实现初始密封，避免空转磨损内部密封件。该结构的活塞油泵没有额外的外置溢流阀结构，系统设计时需要在输出管路上配置过载保护元件，避免出口堵塞导致泵腔压力过高损坏壳体或者内部运动部件。从建模细节来看，所有的连接螺钉、安装孔、轴伸键槽都按照实际加工尺寸做了还原，内部的活塞腔、流道都做了贯通处理，不仅可以用于结构展示，也能直接导入仿真软件做流体流动分析、结构应力校核，给后续的参数优化、改型设计提供基础的模型支撑。对于做小型供油系统设计、润滑单元配套的工程师来说，这个模型可以直接套用在整体设备的装配设计中，核对安装尺寸、连接接口位置，不需要从零开始绘制泵体结构，能大幅缩短整体设计的周期，也能避免自行建模时出现的结构细节错漏，比如螺钉排布位置干涉、安装孔距与常规标准不匹配这类常见问题。
