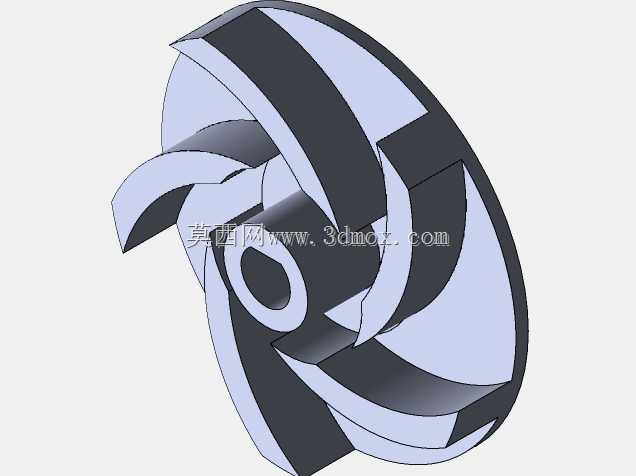

离心泵闭式螺旋叶轮三维结构设计

项目分类:泵 发布时间:2022-01-21 ID:518120
  • 离心泵闭式螺旋叶轮三维结构设计

  该螺旋叶轮作为离心泵核心水力做功部件,主要应用于市政供水、工业循环水输送、暖通空调水循环、轻度污水输送等场景,是单级单吸离心泵实现流体能量转换的核心结构,直接决定泵组的水力效率、汽蚀余量与运行稳定性。从实际使用场景来看,这类叶轮适配输送介质为清水或物理化学性质与水相近的低粘度液体,常规适配泵型的入口管径覆盖DN50至DN150区间,额定流量区间覆盖12.5m³/h至200m³/h,单级扬程覆盖12m至50m,适配4极或2极三相异步电机直联传动,也可通过联轴器与皮带轮结构适配变速传动场景。

  设计过程中优先考虑水力效率与抗汽蚀性能的平衡,叶片采用空间扭曲变截面设计,叶片进口边做圆弧修缘处理,降低入口流体冲击损失,叶片出口角控制在22°至28°区间,兼顾扬程曲线的平坦度与高效区宽度,避免运行过程中出现驼峰特性导致的工况不稳定。叶轮整体为闭式结构,前后盖板厚度根据输送介质的磨蚀性做差异化设计,常规清水工况下盖板厚度取3mm至6mm,含少量固体颗粒的工况可适当加厚至8mm并做耐磨堆焊余量预留。轮毂部位采用阶梯孔设计,与泵轴的配合公差取H7/k6过渡配合,轴孔端部设置1:10锥度定位段,配套平键槽传递扭矩,键槽宽度根据轴径匹配GB/T 1096普通平键A型标准,轮毂外圆与前后盖板的交接处做R5至R10的圆角过渡,降低应力集中风险,避免长期交变载荷下出现疲劳开裂。

  安装边界方面,叶轮入口口环处与泵体密封环的径向间隙控制在0.2mm至0.5mm区间,间隙过小易出现运转摩擦抱轴,间隙过大则会导致容积效率大幅下降,口环部位可根据需求镶嵌不锈钢或铜合金耐磨环,通过过盈配合与叶轮本体固定,磨损后可单独更换降低维护成本。叶轮背部设置平衡孔,平衡孔直径取5mm至8mm,沿圆周均布6至8个,用于平衡叶轮前后盖板的压力差,降低轴向力对轴承组件的载荷,平衡孔的位置需避开叶片出口流道,避免对主流道的流体流动造成干扰。叶轮做静平衡校验,平衡精度等级取G6.3级,剩余不平衡量根据叶轮外径与工作转速计算确定,对于转速高于3000r/min的应用场景需额外做动平衡校验,避免高速运转下出现振动超标问题。

  从结构细节来看,叶片与前后盖板的交接处均做圆角过渡处理,避免铸造过程中出现应力集中或充型缺陷,流道表面做光滑处理,表面粗糙度控制在Ra6.3以下,降低流体沿程摩擦损失。叶轮的轴向定位通过轴肩与叶轮螺母实现,螺母拧紧力矩根据轴径大小匹配标准力矩值,螺母与叶轮接触部位设置止动垫圈,避免运转过程中螺母松动导致叶轮窜动。该结构的叶轮在实际运行中,流体从轴向进入叶轮中心区域,随叶轮高速旋转获得动能与压能,经叶片流道导向后沿径向甩出进入泵体蜗壳,完成能量转换过程,扭曲叶片的设计可让流体在流道内的流动更贴合流线,减少脱流与涡流损失,相比直叶片结构效率可提升5%至8%,同时抗汽蚀性能更优,在入口压力偏低的工况下也能稳定运行,减少汽蚀对叶轮表面的剥蚀损伤,延长部件使用寿命。
