三叶片轴流叶轮结构设计

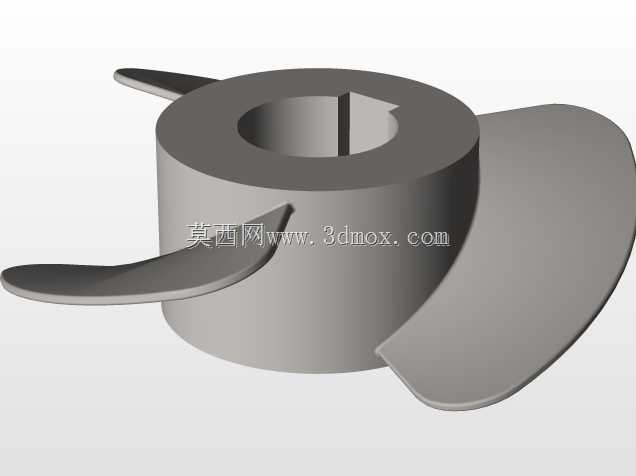

　　该叶轮结构主要适配小功率轴流送风、小型流体搅拌类设备的核心做功部件，日常可见于桌面散热风机、小型管道通风装置、低粘度流体搅拌机构等场景，核心作用是通过自身旋转将输入的轴功转化为流体的动能与压能，实现定向流体输送或介质混合的功能。从结构设计逻辑来看，整体采用轮毂加三片均布叶片的布局，轮毂中心设置带键槽的通孔，用于和驱动电机的输出轴配合，键槽结构可传递额定扭矩，避免叶轮与轴之间出现相对打滑，保证动力传输的稳定性，轮毂的轴向长度经过匹配计算，既保证与轴的配合接触面积足够，避免运行时出现晃动，也不会过度占用轴向安装空间，适配多数小型驱动电机的轴伸长度。叶片采用空间扭曲翼型设计，从轮毂根部到叶尖的弦长、安装角呈渐变过渡，

　　根部与轮毂衔接处做了大圆角过渡处理，可降低应力集中系数，避免长期旋转工况下根部出现疲劳断裂，同时这种渐变翼型能让流体在叶片流道内的流动更平顺，减少流动分离带来的能量损失，提升做功效率。三片叶片沿轮毂周向120度均布，这种布局在小直径叶轮场景下能兼顾动平衡性能与结构简洁性，相比更多叶片的设计，单叶片承受的载荷分布更均匀，且整体转动惯量更低，启动时对驱动电机的扭矩冲击更小，适合小功率驱动的应用场景。安装边界方面，轮毂内孔的直径公差需按照所选驱动轴的配合等级选取，一般采用过渡配合保证同轴度，键槽的尺寸与位置精度需符合传动公差要求，避免装配时出现卡滞；叶轮的整体外径需匹配安装腔体的内径，叶尖与腔体内壁之间预留合理的径向间隙，

　　既避免旋转时叶尖刮蹭腔体壁面，也不会因间隙过大造成流体回流损失。叶片的前缘做了圆滑修型，可降低流体切入时的冲击噪声，后缘采用薄边设计，减少流体脱离叶片时的尾涡损失，整体曲面的曲率过渡连续，无突变拐点，在建模时通过曲面放样、曲率连续检查保证曲面光顺性，避免加工或3D打印时出现台阶、应力集中点。实际应用中，这类叶轮如果用于送风场景，可根据目标风量风压调整叶片的安装角与翼型弯度，如果用于低粘度液体搅拌，可适当加厚叶片截面提升结构强度，应对流体的冲击载荷。在做动平衡校验时，由于是三叶片对称布局，仅需在轮毂端面做少量去重即可达到G6.3级的平衡精度要求，满足多数民用及小型工业设备的运行振动标准。轮毂的端面可根据安装需求设置定位止口，与电机端盖的止口配合，进一步保证叶轮旋转时的同轴度，降低径向跳动量，延长支撑轴承的使用寿命。叶片的叶尖做了小圆弧收边处理，避免尖锐边缘在装配或维护时造成划伤，同时也能减少叶尖处的涡流强度，降低运行时的气动噪声。
