工业立式脉冲布袋除尘装置结构设计

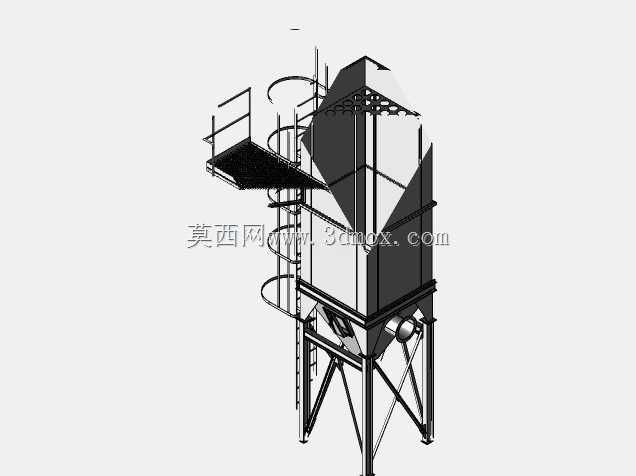

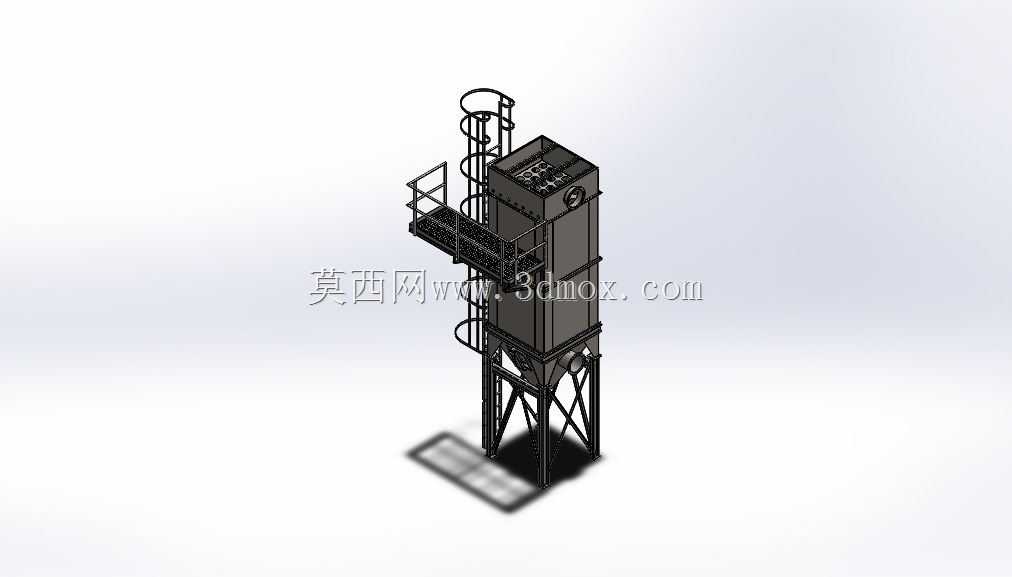

　　这套立式除尘装置的三维结构设计，核心面向木工车间、金属打磨工位、中小型建材生产工段这类产尘点集中、现场安装空间纵向富余但横向局促的作业场景，区别于卧式除尘设备大跨度占地的特性，该结构将所有功能模块沿垂直方向堆叠排布，能在有限的车间占地范围内完成粉尘捕集、过滤、清灰、集灰的全流程作业，适配多数中小型加工车间的设备布局需求，不需要额外对车间地面做大规模改造就能完成布设。从实际用途来看，该装置主要用于捕集悬浮在作业区域空气中的干性工业粉尘，避免粉尘扩散影响作业人员职业健康，同时降低车间内粉尘浓度达到爆炸阈值的安全风险，配套车间侧方或顶部的吸尘管路，能将产尘点溢出的含尘空气直接抽入设备内部完成过滤，过滤后的洁净空气可直接在车间内循环，减少冬季车间采暖热量的无谓损耗。

　　在功能特性的设计上，设备主体采用方形立式箱体结构，相比同处理风量的圆筒形除尘设备，方形箱体的滤袋排布更紧凑，内部空间利用率能提升15%左右，箱体侧面预留的检修门刚好对应滤袋安装腔的位置，日常更换滤袋时不需要拆解设备主体结构，单人就能完成滤袋的抽拉更换作业。设备顶部设置的爬梯带环形安全护笼，完全符合工业设备高空检修的安全规范，爬梯踏步采用防滑花纹钢板弯折成型，即使在车间积灰的工况下也能保证检修人员上下的摩擦力，爬梯旁延伸出的检修平台刚好覆盖顶部清灰机构的操作范围，平台边缘设置1.2米高的防护栏杆，底部带100mm高的挡脚板，避免检修工具从高空滑落伤及下方作业人员。设备下部的灰斗采用四棱锥收尘结构，锥壁倾斜角度设置为60度，这个角度能保证过滤后掉落的粉尘不会在锥壁积留搭桥，依靠自重就能顺利滑入下方的卸灰口，灰斗与上部箱体的连接位置设置加强筋板，避免长期运行中焊缝受粉尘重量拉扯出现开裂漏风的问题。

　　整套设备的支撑结构采用型钢焊接的方形钢架，四根主立柱采用等边角钢拼接，横撑和斜撑采用槽钢焊接形成稳定的桁架结构，能完全承载设备满负荷运行时的箱体、滤袋、积灰的总重量，钢架底部设置带安装孔的地脚板，安装时只需要在车间地面做四个对应的混凝土基础墩，打膨胀螺栓就能完成设备固定，不需要做整体混凝土地坪，大幅降低现场安装的施工成本。设计过程中优先考虑了现场安装的运输边界，整套设备的主体结构可以拆分为箱体段、灰斗段、支撑钢架、爬梯平台四个独立模块，每个模块的外形尺寸都适配普通货运车辆的车厢限界，不需要申请超限运输许可就能完成跨区域转运，现场安装时只需要用螺栓将各模块拼接，焊接量仅集中在管路对接的少量位置，能将现场安装周期压缩到两个工作日以内。

　　设备的进气口设置在箱体中下部的侧面，含尘空气进入箱体后首先碰到内部的气流分布板，气流速度会快速降低，大颗粒粉尘会在重力作用下直接掉入下方灰斗，减少滤袋的过滤负荷，细小粉尘随气流上升附着在滤袋外表面，过滤后的洁净空气从箱体顶部的净气室排出，当滤袋表面的积灰达到设定厚度时，顶部的脉冲喷吹机构会自动启动，用高压气流反向喷吹滤袋，将滤袋表面的积灰震落到灰斗中，整个清灰过程不需要停机，能保证设备24小时连续运行。在安装边界的校核上，设计时预留了足够的检修操作空间，设备侧面距离车间墙体或其他生产设备的最小距离不小于0.8米，保证检修门能完全打开，爬梯侧预留1.5米的通行空间，方便检修人员上下和工具转运，设备顶部距离车间屋架最低点的距离不小于1米，方便顶部清灰机构的维护和排气管道的对接。针对不同工况的适配性，该结构预留了滤袋数量的调整空间，可根据现场实际需要处理的风量大小，增减箱体内的滤袋数量，不需要改动主体支撑结构和外形框架，能覆盖从几千到几万风量的不同除尘需求，适配不同规模的产尘作业场景。
