20英寸左旋旋风分离除尘装置结构

　　在木工车间木屑收集、粮食加工粉料筛分、化工粉体输送尾气处理、锅炉烟气初级除尘这类工况里，旋风分离器永远是前置预处理环节里性价比最高的选择，不需要更换滤材、没有易损运动部件、仅靠气流自身的离心力就能完成80%以上粒径10μm以上固体颗粒的分离，这套20英寸规格的左旋进风旋风分离结构，就是针对中小风量工况做的适配设计。

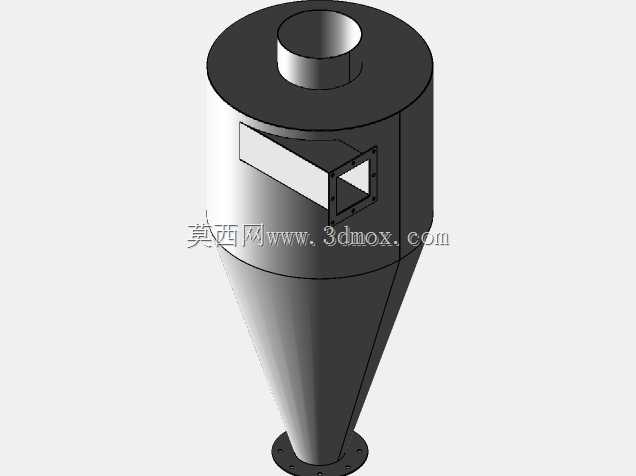

　　从结构逻辑上看，整个设备采用上圆下锥的经典旋风构型，顶部设置同心的排气出口，筒体侧部切向开设矩形进风口，锥体底部设置收料卸料接口，左旋的进风方向意味着气流进入筒体后会沿筒壁形成顺时针向下的旋转流场，这个旋向设计是要匹配现场管道的排布走向，避免进风管道出现多余的弯头压损，很多现场改造项目里因为没注意旋向，强行接反进风口会让局部阻力系数飙升30%以上，直接导致处理风量达不到设计值。

　　设计过程中首先要卡的就是筒体直径这个核心参数，20英寸的筒体直径对应处理风量大概在1500-2200m³/h区间，这个区间刚好覆盖单机除尘、小型加工工位收尘、气力输送末端料气分离的常用风量段，筒体高度和锥体高度的比例控制在1:1.3左右，这个比例是经过大量流场仿真验证的，既不会因为筒体过短导致气流还没完成稳定旋转就短路进入排气芯管，也不会因为锥体过长导致锥段底部出现二次卷吸，把已经分离到壁面的颗粒重新卷回上升流场。进风口的尺寸采用宽高比1:2.5的矩形结构，进风口的下沿和筒体顶盖之间预留足够的距离，避免进风直接冲刷顶部排气芯管的外壁，造成不必要的磨损，同时进风口的流速控制在18-22m/s，这个流速区间既能保证足够的离心力让颗粒甩向筒壁，也不会因为流速过高导致筒体壁面磨损过快，尤其是处理石英砂、金属切削碎屑这类磨琢性强的物料时，流速超过25m/s的话普通碳钢筒体的磨损速度会呈指数上升。

　　安装边界上需要注意，顶部排气口采用标准圆形法兰接口，和后续的二级除尘设备或者引风机进口对接时，要保证排气口的直管段长度至少不小于3倍管径，避免出口处的涡流影响整个分离器的阻力特性；侧部进风口的矩形法兰做了加厚的法兰边，预留了螺栓安装孔位，和现场送风管道连接时要做好密封，一旦进风段出现漏风，尤其是漏风率超过5%的时候，分离效率会直接下降10%以上，如果是锥体底部的收料口漏风，漏风率达到10%的话甚至会完全失去分离能力，因为底部漏入的向上气流会直接把沉降到锥底的颗粒全部吹回排气口。锥体的锥角控制在15度左右，这个角度能保证分离下来的颗粒沿着锥壁顺畅下滑到底部卸料口，不会在锥段出现架桥、积料的问题，尤其是处理含水率稍高的粉体物料时，锥角过大很容易造成物料粘附堆积，时间长了会堵塞锥段，直接打断整个气固分离的流场。

　　实际选型应用的时候，要注意这套结构是作为初级分离使用，对于5μm以下的细粉尘分离效率有限，通常后面要搭配布袋除尘器或者滤筒除尘器做精过滤，它的作用是把大部分大颗粒先分离下来，减少后续精过滤环节的滤材负荷，延长滤材的使用寿命，在木屑加工、粮食清理这类大颗粒占比高的工况里，甚至可以单独使用，直接达标排放。整个结构的壁厚按照普通碳钢4mm设计，要是处理高温烟气或者腐蚀性气体的话，可以更换不锈钢材质或者内壁做耐磨衬里，所有接口的法兰尺寸都匹配通用的通风管道标准，不需要额外做转接件就能直接和现有管路系统拼接，安装时要保证整个设备的垂直度偏差不超过千分之五，一旦设备倾斜，会导致内部流场偏心，局部位置的颗粒无法有效到达壁面，直接降低分离效率。另外左旋的结构设计专门适配管道从设备左侧接入的布局，现场如果是右侧进风的工况可以镜像调整旋向，不需要改动整体的尺寸比例，就能保证相同的分离性能。
