壁挂式金属电气防护柜体结构设计

　　在工业配电、楼宇弱电布线、小型设备就地控制等场景里，这类壁挂式金属柜体是十分常见的承载防护部件，日常走现场做项目改造时，经常会碰到需要选型或者复刻这类柜体结构的需求，毕竟很多老旧厂区的电控箱替换、新增工位的配电点位布设，都需要匹配现场安装空间的柜体来承载断路器、端子排、小型PLC模块这类电气元件。从实际使用角度出发，这类柜体最核心的作用是给内部安装的电气元器件提供可靠的物理防护，隔绝现场的粉尘、溅水以及意外触碰带来的安全隐患，同时规整布线，让现场的线路排布更有条理，后期运维排查故障时也能更高效。做这类钣金柜体的结构设计时，首先要考虑的是安装边界的适配性，这款柜体的外形尺寸为长460mm、宽160mm、高670mm，

　　属于偏薄型的壁挂柜体，160mm的进深决定了它无法安装深度过大的电气元件，更适合布设端子排、小型微断、开关电源这类厚度较薄的元器件，安装时需要提前在墙面标记好挂装孔位，墙体需要有足够的承重能力，毕竟柜体加上内部元件的重量不算轻，若是轻质隔墙还需要额外做背板加固处理，避免后期柜体脱落。设计思路上，这类柜体采用经典的单开门结构，门体与柜体主体通过侧边的暗装合页连接，开合角度能满足日常接线、元件更换的操作需求，门体上预留的锁孔位置可以配套通用的柜锁，非运维人员无法随意打开柜门，能有效避免无关人员误操作带来的电气安全事故。柜体的折边工艺是结构设计里需要重点关注的部分，所有板材的拼接处都做了折边咬合处理，既可以提升柜体整体的结构刚性，

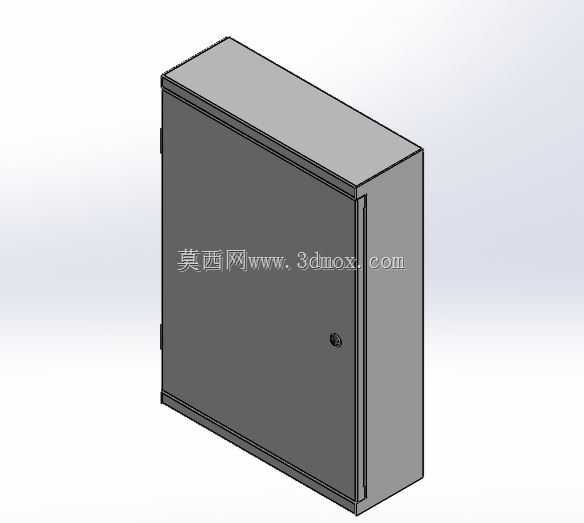

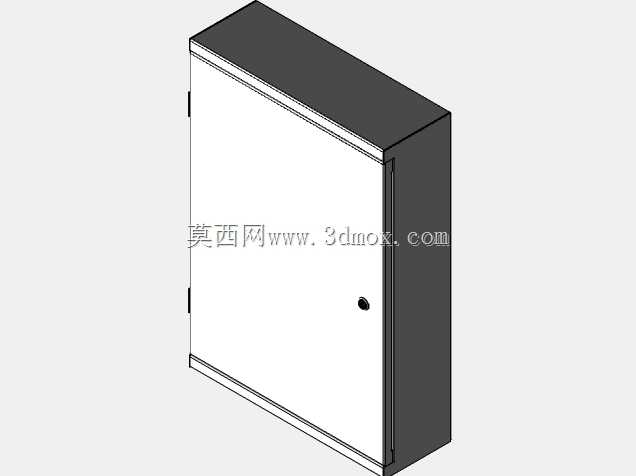

　　避免薄钣金出现受力变形的问题，也能让拼接缝隙更均匀，提升柜体的防护等级，减少粉尘从拼接缝隙进入柜体内部的概率。从现场应用的实际反馈来看，这类壁挂式柜体不需要占用地面空间，非常适合车间立柱旁、走廊墙面、设备侧方的空余位置安装，相比落地柜能节省不少宝贵的生产场地空间，尤其是在一些空间局促的设备改造项目里，这种薄型壁挂柜的适配性要比大尺寸落地柜好很多。做三维建模的时候，需要重点还原钣金的折弯系数、合页的安装位、锁具的配合尺寸，还有柜体背部的挂装结构，这些细节如果建模时出现偏差，后期生产出来的柜体就会出现门体缝隙不均、挂装孔位错位、锁具无法正常开合的问题，直接影响成品的装配效果。另外柜体内部通常会预留安装导轨的固定孔位，

　　方便后期根据实际需求灵活调整元件的安装位置，不需要在现场重新打孔，能大幅提升现场安装的效率，门体和柜体主体之间还会预留接地端子的安装位，保证柜体的可靠接地，避免出现漏电时柜体带电的安全隐患。很多刚接触钣金结构设计的工程师容易忽略柜体边缘的去毛刺处理结构，实际上在建模时就需要考虑到板材裁切后的折边收边结构，让所有外露的板材边缘都被折边包裹，避免后期安装运维时划伤操作人员，这也是这类工业柜体设计里很重要的人性化细节。
