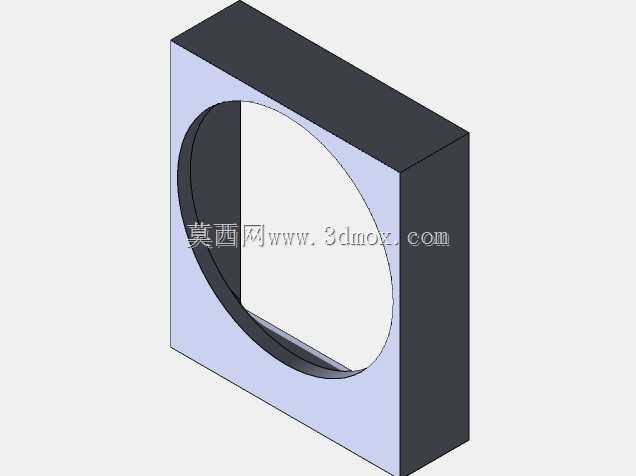

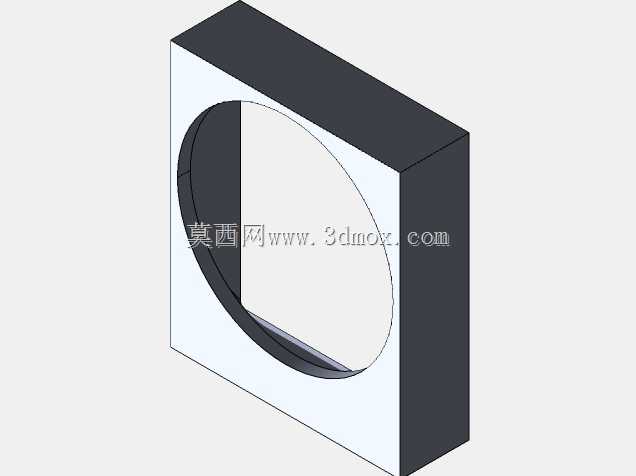

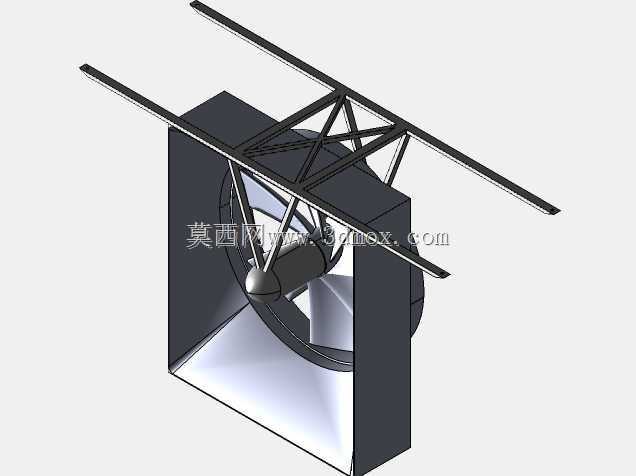

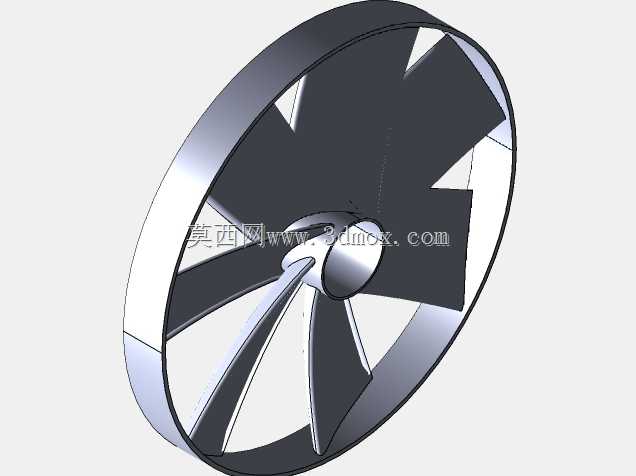

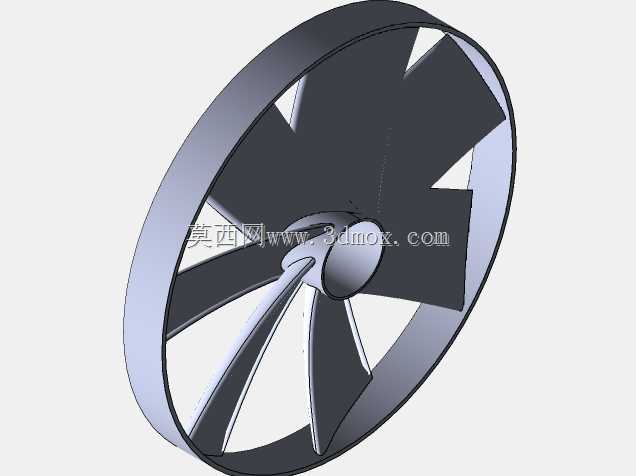

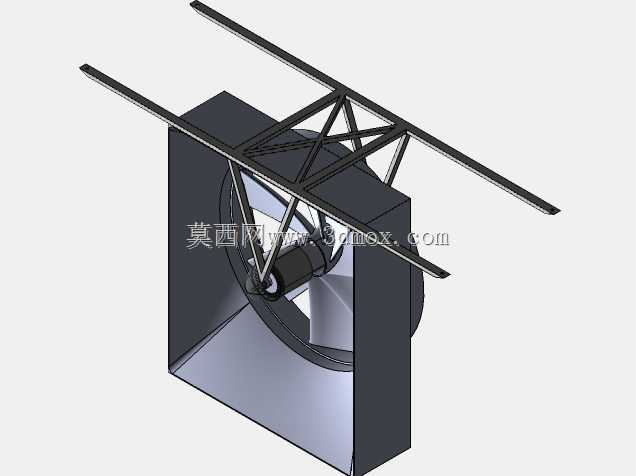

方形带内圆孔安装固定支撑座结构

　　在各类工业设备的机架搭建、传动组件定位、管线穿设防护场景中，这类方形带内圆孔的支撑构件是应用频次极高的基础结构件，很多刚入行的结构设计人员容易忽略这类基础件的细节设计，往往在实际装配时才发现安装干涉、支撑强度不足、同轴度偏差等问题。从实际使用场景来看，这类构件常被用在自动化生产线的型材框架上，作为光轴、导杆的穿设支撑，也可作为流体管路穿墙、穿板的固定衬座，部分场景下还会在圆孔内加装轴套、密封胶圈，实现滑动导向或者管路密封的功能，区别于圆形法兰座，方形的外轮廓在平面安装时拥有更好的防转特性，不需要额外加装定位销就能避免构件绕安装孔中心转动，适配大平面贴装的安装场景。

　　设计这类构件时，首先要明确安装边界的限制：方形外轮廓的四个边角需要根据安装螺栓的规格预留足够的安装平面，通常螺栓孔中心到构件侧边的距离要大于螺栓公称直径的1.5倍，避免拧紧螺栓时构件边缘出现应力开裂，尤其是采用铸铁、铸铝这类脆性材料加工时，这个尺寸余量必须留足。中间的内圆孔设计需要区分使用场景，如果是作为轴类支撑，孔的公差带要根据配合类型选择，间隙配合时可选H7公差，过渡配合则要根据载荷大小调整孔的表面粗糙度，通常支撑用的内孔粗糙度要达到Ra1.6以下，减少轴件转动或者滑动时的磨损；如果是作为穿线、穿管的通孔，孔的边缘必须做C1以上的倒角，避免尖锐棱边划伤线缆外皮或者管路外壁。

　　从结构强度角度考量，这类方形座的厚度设计要匹配所支撑部件的载荷，比如支撑直径50mm的光轴做水平导向时，构件的轴向厚度（也就是圆孔的轴向长度）不宜小于轴径的0.8倍，过短的支撑长度会导致轴件受力时出现翘曲，加快轴和孔的磨损，同时方形本体的壁厚，也就是圆孔外壁到方形外侧面的距离，要根据材质的屈服强度核算，普通Q235钢材质下，壁厚不小于10mm即可满足多数轻载传动场景的支撑需求，如果是用于重载冲压设备的导向支撑，壁厚还要相应增加，必要时可在方形本体的外侧增设加强筋，提升构件的抗形变能力。

　　实际安装时，这类构件的方形安装面需要保证平面度公差在0.1mm以内，避免安装时构件和安装基面之间存在间隙，导致螺栓拧紧后构件出现内应力，长期使用下发生形变，进而导致内圆孔的同轴度偏差，影响轴件或者管路的安装精度。很多现场装配的问题都源于安装面的平面度不达标，比如导杆穿入后滑动卡顿，密封件安装后出现渗漏，本质上都是基础构件的形位公差没有控制到位。另外在设计建模阶段，就要考虑加工工艺的可行性，如果是采用整块板材铣削加工，内圆孔的加工要避免出现清角，除非有特殊的装配要求，否则孔的两端都要做倒角处理，既方便装配时导入轴件或者管路，也能去除加工产生的毛刺，避免安装时割伤操作人员。

　　这类构件看似结构简单，实则在设备中承担着定位、支撑、防护的多重作用，不同行业的使用场景下还会做针对性的细节调整：比如用于食品加工设备时，材质要选用304以上级别的不锈钢，外表面和内孔都要做抛光处理，避免积料滋生细菌；用于户外设备时，表面要做镀锌或者喷塑处理，提升抗锈蚀能力；用于高精度检测设备时，内圆孔和安装面的形位公差等级要再提升1-2级，保证定位精度满足检测要求。建模过程中要优先以安装基准面为草图基准，先绘制方形外轮廓，再绘制中心内圆孔，通过拉伸特征生成主体结构，之后再添加安装孔、倒角等细节特征，保证特征的父子关系清晰，后续调整尺寸时不会出现特征报错，比如需要调整内孔直径适配不同规格的轴件时，只需要修改草图内的圆孔尺寸即可，不需要重新构建整体结构，提升模型的可编辑性，方便后续同系列构件的参数化改型。
