固定翼无人机桁架式机身支撑结构设计

　　该结构为小型固定翼无人机的核心承力机身段，主要应用于低空航测、环境巡查、小型作业类固定翼无人机的机身中段设计，承担机翼载荷传递、动力舱固定、尾翼连接的核心承力作用。从实际使用场景来看，这类桁架式机身结构多用于起飞重量在5kg以内的小型电动固定翼无人机，相比传统蒙皮硬壳结构，桁架结构的装配容错率更高，野外作业时出现杆件损伤可快速替换单根杆件，无需整体更换机身段，适配外场快速维护的作业需求。

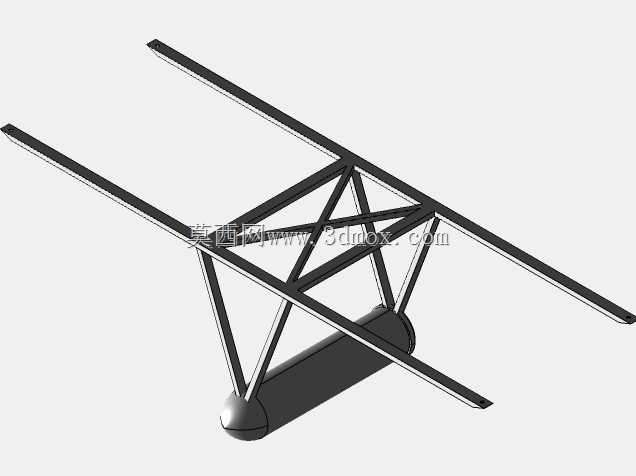

　　设计思路上优先遵循航空结构的等强度承力原则，主体承力杆件采用三角形桁架拓扑布局，所有斜向支撑杆件均与主纵梁形成稳定三角单元，避免结构出现无支撑的长悬臂段，主纵梁沿机翼展向延伸，直接对接机翼主梁的安装位，机翼升力可通过主纵梁直接传递至机身整体结构，减少载荷传递路径上的应力集中点。下部的筒状结构为动力舱安装位，预留的圆柱形腔体可直接适配常见的外转子无刷电机安装座，腔体前端的半球形整流结构可降低飞行时的正向风阻，同时避免动力舱边缘出现气流分离影响飞行稳定性。

　　功能特性层面，该结构的杆件均采用等截面薄壁构型，在保证杆件轴向承力能力的前提下尽可能降低结构自重，所有杆件的连接节点均采用共节点设计，建模时保证各杆件在连接位置的形心线交汇于同一点，避免节点处产生附加弯矩，提升结构整体的抗扭、抗弯性能。实际飞行过程中，机翼产生的升力、机动飞行时的气动载荷、动力系统产生的振动载荷，均可通过桁架结构的各杆件分散传递，不会出现局部应力过大导致的结构失效问题。

　　外形尺寸与安装边界方面，该结构的主纵梁展向长度适配1.2m-1.5m翼展的小型固定翼无人机，主纵梁上预留的机翼安装位间距符合常规小型无人机的机翼根弦尺寸，下部动力舱的内径适配28mm-35mm外径的外转子电机，安装时可直接通过卡箍将电机固定在筒状结构内部，无需额外设计转接支架。结构上部的桁架间隙可预留作航电设备的安装空间，飞控、电调、电池等组件可直接固定在桁架杆件之间，充分利用机身内部空间，无需额外设计设备安装台架，进一步压缩整机结构重量。

　　从结构建模的工程细节来看，所有杆件的连接处均做了倒圆过渡处理，避免尖锐棱角导致的应力集中，同时减少装配时的剐蹭风险。主纵梁的截面尺寸经过受力校核，可承受3g机动过载下的机翼升力载荷，斜向支撑杆的角度经过优化，在保证承力效率的前提下尽可能减少杆件数量，降低结构的装配复杂度。该结构可直接适配轻木、碳纤维管材等常见的航模制作材料，建模时的杆件中心线可直接作为管材切割的定位基准，生产时无需复杂的模具，单根杆件切割完成后即可通过节点连接件完成组装，大幅降低小批量试制的成本。

　　实际使用中，这类桁架结构的抗坠毁性能也优于硬壳结构，在出现硬着陆情况时，杆件可通过局部变形吸收冲击能量，避免动力舱、航电设备等核心部件直接承受冲击，降低坠机后的设备损坏率。结构的整体重心位于动力舱轴线与主桁架平面的交点附近，建模时已预留配重调整空间，可通过调整电池在桁架内的安装位置调整整机重心，适配不同重量的动力系统与任务载荷。
