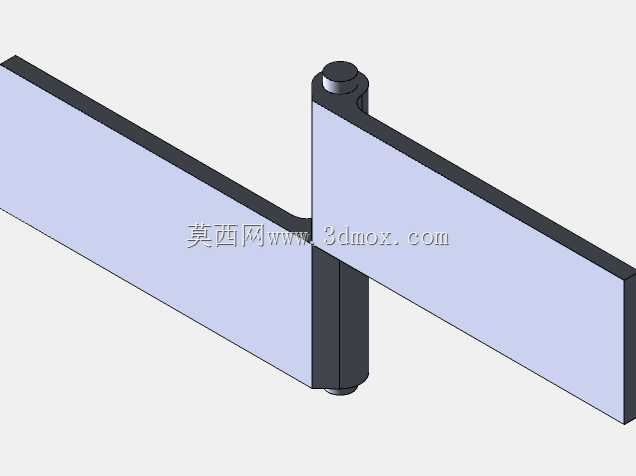

平开式门体连接合页结构三维设计

　　日常民用入户门、室内隔断门、工业设备防护门、洁净车间密闭门的开合连接场景中，这类双页式铰链是承担转动连接功能的核心基础部件，区别于暗藏式、液压缓冲式等特殊铰链，该结构属于最通用的明装平开合页类型，适配绝大多数绕固定竖直轴做0-180度范围转动的门体安装需求。从结构设计逻辑来看，整个铰链分为左右两个页片与中间的销轴三个核心组成部分，两个页片分别通过预留的安装孔位与门框、门体做刚性固定，中间的销轴作为转动副的核心约束件，将两个页片串联为可相对转动的整体，销轴两端做墩头限位处理，避免铰链在长期开合过程中出现销轴窜动脱出的问题，页片与销轴的配合间隙控制在合理范围，既保证转动过程无卡滞，也不会因间隙过大导致门体出现晃动下垂的问题。

　　在实际选型匹配过程中，首先需要确认页片的安装边界尺寸，两个页片的平面度公差需要控制在合理范围内，避免安装后页片与门体、门框表面出现贴合缝隙导致固定螺丝受力不均；页片的厚度需要根据门体的自重做匹配，常规室内木质门使用的页片厚度在2-3mm区间，工业钢制防护门则需要对应加厚页片并增加安装孔位数量，分散单颗螺丝的承重载荷。销轴的直径同样与承重能力直接相关，销轴与页片卷边的接触长度需要覆盖整个页片的高度方向，避免局部应力集中导致卷边变形失效。设计过程中需要重点考虑安装后的转动同轴度，两个页片的卷边部分在组装后需要保证内孔同轴，否则开合过程中会出现阻尼不均、局部磨损加剧的问题；卷边与销轴的配合选择间隙配合，表面粗糙度控制在合理区间，

　　降低长期转动的磨损量，若应用在户外或潮湿场景，还需要在配合面预留润滑脂存储间隙，延长部件的维护周期。从安装适配性来看，这类铰链的页片安装孔采用均匀排布设计，可适配常见的沉头螺丝安装，孔位的沉头深度需要保证螺丝安装后表面不突出页片平面，避免门体开合过程中螺丝与门框、门体表面发生剐蹭。两个页片在闭合状态下的贴合面需要做平整处理，保证门体关闭时页片之间无明显缝隙，不会出现错位顶触的问题；当门体转动到最大开启角度时，页片的侧边会做对应的倒角避让，避免两个页片在大角度开启时发生结构干涉，限制门体的开合角度。在实际工程应用中，这类铰链除了常规的门体连接，还可拓展用于小型设备箱盖、配电柜柜门、机械设备观察窗的转动连接场景，

　　设计时可根据实际安装空间调整页片的长宽尺寸、孔位间距，不需要改变核心的销轴转动结构，即可适配不同的安装需求。需要注意的是，这类结构的铰链不具备自闭合、缓冲阻尼功能，若需要实现门体自动闭合或开合缓冲，需要额外搭配闭门器、阻尼条等配件，铰链本身仅承担转动连接与承重的核心功能。建模过程中需要重点验证开合过程的运动干涉情况，模拟从全闭到全开的整个转动行程，确认页片、销轴、安装螺丝之间在任意角度都不会出现碰撞，同时需要校核页片与销轴的结构强度，在额定承重载荷下，页片的最大变形量需要控制在允许范围内，避免长期承重出现塑性变形导致门体下垂、开合卡滞。销轴的两端墩头结构需要保证足够的限位强度，承受轴向窜动力时不会出现脱落失效，卷边部分与页片主体的连接过渡处需要做圆角处理，降低应力集中系数，避免反复开合过程中在过渡位置出现疲劳断裂的问题。
