多工位组合加工机头机架装配结构

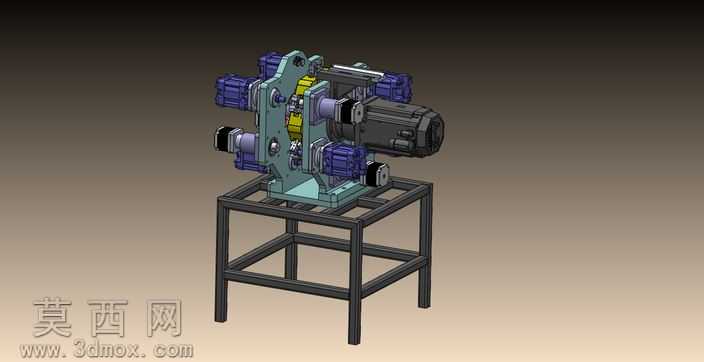

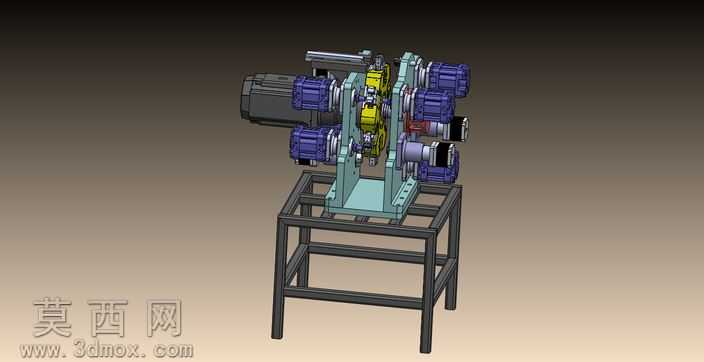

本模型为多工位组合加工机头配套机架的完整装配结构，采用三维参数化建模方式完成全零件的设计与装配，整体结构经过干涉校验，各运动部件无碰撞冲突，可直接用于结构参考与二次设计。建模过程中对每一个零件都做了精准的尺寸约束，从底部的方管焊接机架开始，机架采用标准矩形钢管焊接成型，建模时还原了管材的壁厚、焊接连接位的结构细节，底部支撑脚做了平整处理，保证设备放置的稳定性，机架上层的安装面板做了加厚处理，预留了机头组件的全部安装定位孔位，孔位尺寸与机头安装基准完全匹配。上部的多工位机头组件采用对称式布局设计，周向布置多组动力输出单元，每组单元都包含独立的动力连接端、传动组件与执行端安装位，可同时搭载多组加工执行部件，实现多工序同步加工的功能需求。中间的核心传动部位做了分层结构设计，不同传动层级的零件采用差异化的材质渲染区分，动力输入端的连接结构做了快拆式设计，方便与外部驱动源对接，各传动部件之间的配合间隙都按照实际机械装配公差做了预留，保证结构运动的顺畅性。渲染阶段对不同材质的零件做了对应的材质属性设置，金属结构件采用哑光金属材质，动力部件外壳做了深色塑质材质区分，传动核心零件采用高亮金属色突出显示，机架部分做了磨砂黑的金属喷涂效果，整体渲染效果层次分明，可清晰分辨各部分的结构组成与装配关系。设计过程中充分考虑了设备的刚性需求，机架的横纵支撑梁做了合理的排布，避免机头运行时产生结构形变，机头与机架的连接位做了加强筋结构设计，提升连接部位的承重能力与抗振性能，整体结构紧凑，工位布局合理，能够满足多工序同步加工的设备使用需求，可作为组合加工设备、专用机床的机头机架结构设计参考。
