家用手动搅拌打浆器具结构设计

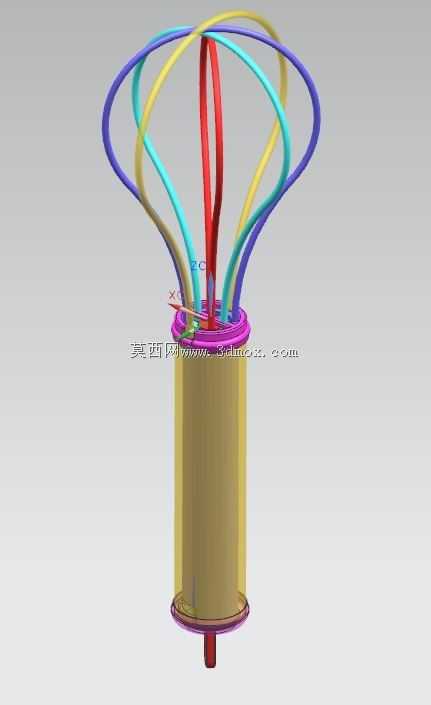

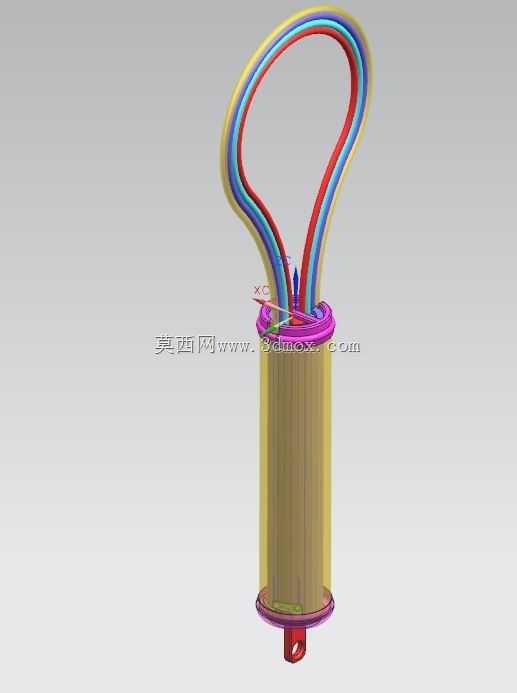

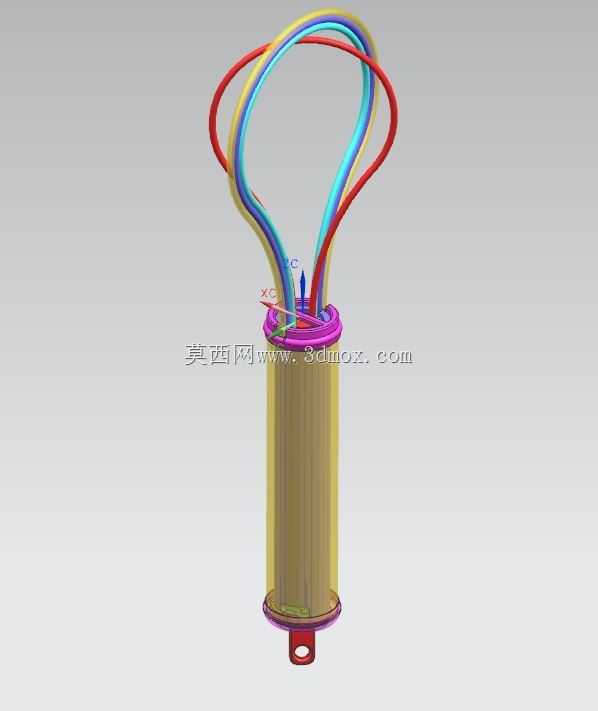

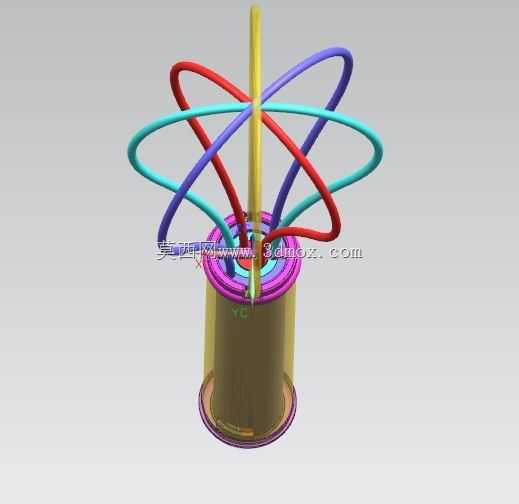

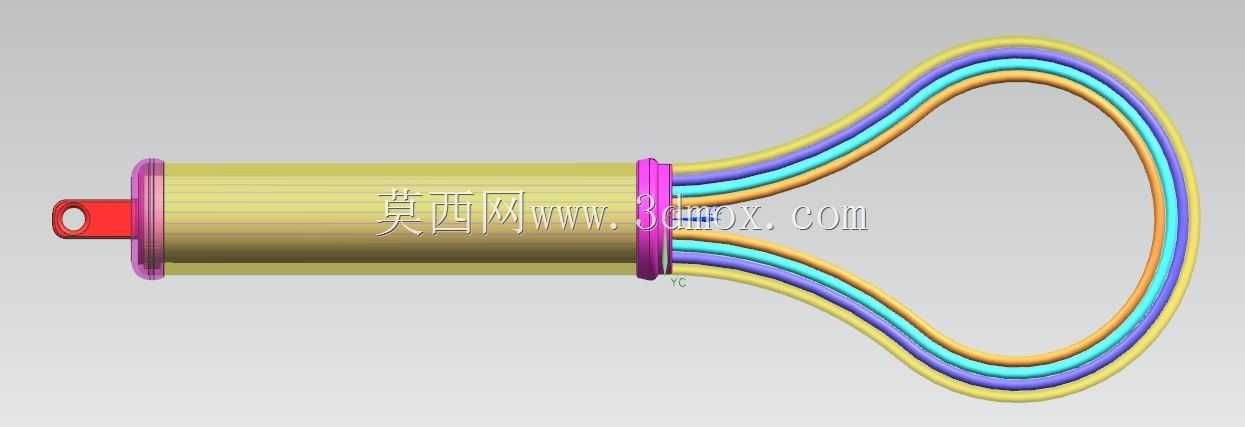

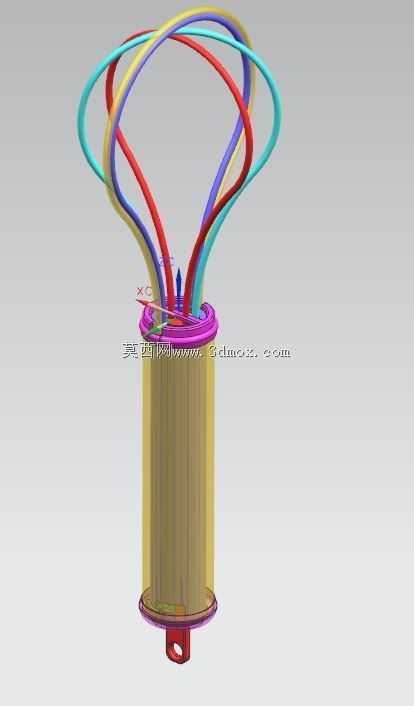

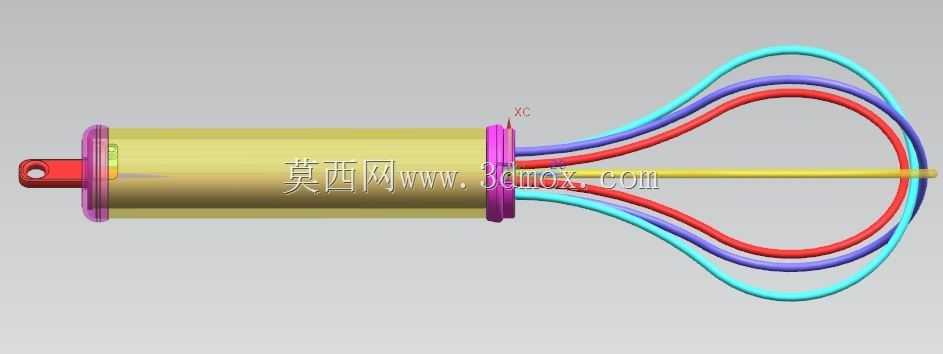

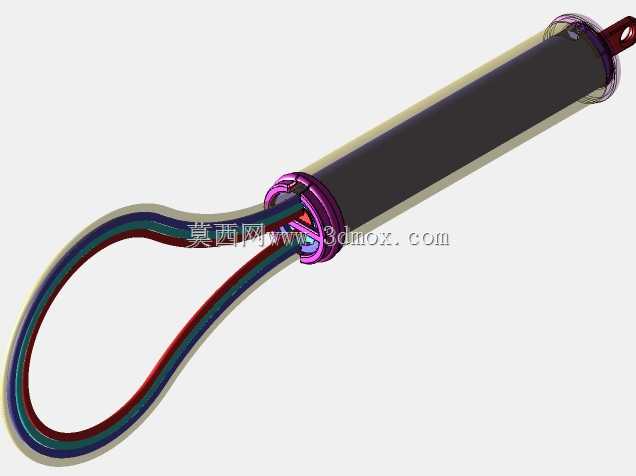

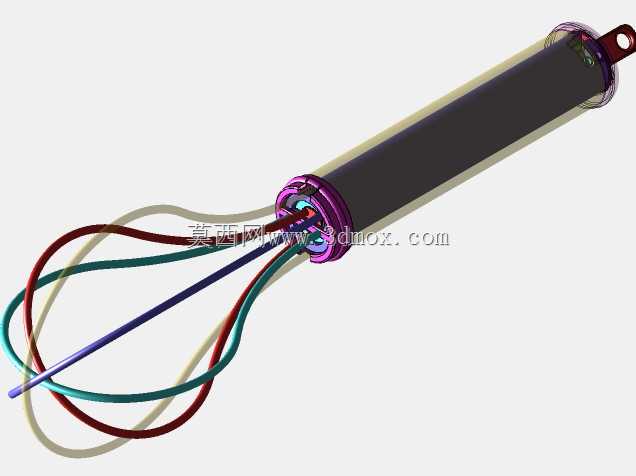

　　在日常家庭食品制备、小型餐饮门店辅料调配场景中，手动搅拌打浆器具始终占据着不可替代的位置，它无需外接电源，操作灵活度高，清洗维护便捷，尤其适合蛋液打发、稀面糊搅拌、果蔬浆液混匀这类小体量、低功耗的加工需求，相比电动搅拌设备，它不会出现电机过热、线缆牵绊的问题，在户外无供电场景、临时小批量调配作业中实用性极强。这款手动打浆结构的设计，核心围绕手动操作的力传递效率与搅拌覆盖范围展开，首先看核心的搅拌执行部分，采用多组空间交错的环形搅拌臂设计，三组不同曲率的环形臂沿中心传动轴周向均匀分布，分别以不同的空间倾角固定在轴端，当操作人员按压或旋转中心竖轴时，三组环形臂会沿容器内部做周向回转运动，不同倾角的臂体可以同时触达容器内不同高度、

　　不同径向位置的物料，避免出现搅拌死角，相比传统直杆式搅拌头，这种环形交错结构在相同回转半径下，与物料的接触面积提升40%以上，且环形结构不会对粘稠物料产生过度的切割破坏，能更好保留浆液的均匀质地。中心传动轴采用长直杆结构，杆身做了等径设计，与上端盖的导向孔采用间隙配合，配合间隙控制在0.1mm以内，既保证轴体上下滑动、旋转时的顺畅度，又能避免浆液从配合间隙处向上渗漏，上端盖的尺寸与配套圆柱形容器的瓶口完全适配，盖体下方设置了环形定位凸台，安装时凸台可以嵌入容器口内壁，实现整个搅拌机构与容器的快速定位，不需要额外的卡箍或紧固件，拆装清洗时直接向上提起即可分离整个搅拌组件。配套的容器部分采用直筒圆柱结构，底部做了圆角过渡，

　　避免物料在底部转角处堆积，容器的内径尺寸与搅拌臂的最大回转半径预留了3mm的安全间隙，防止搅拌臂旋转时刮蹭容器内壁，容器的高度设计匹配搅拌臂的最低工作位置，当中心轴下压到最低行程时，最下方的搅拌臂距离容器底部预留2mm间隙，既保证底部物料能被充分搅动，又不会出现臂体与容器底的硬摩擦。从操作逻辑来看，这款结构支持两种操作模式，既可以沿中心轴做连续旋转运动，实现常规的混匀搅拌，也可以沿轴向往复按压，带动搅拌臂做上下方向的回转搅动，针对高粘稠度的面糊类物料，往复按压的模式能产生更强的剪切混匀效果，且操作时的施力方向垂直向下，更符合人体手臂的发力习惯，长时间操作也不容易产生肌肉疲劳。设计过程中特意规避了细小的拼接缝隙，

　　所有搅拌臂与中心轴的连接位置都做了圆弧过渡处理，没有直角死角，使用后可以直接在流水下冲洗，不会出现物料残留卡滞的问题，整个结构没有易损的电子元件，所有部件都采用食品接触级的刚性材质制作，长期使用也不会出现形变或锈蚀问题。在安装边界上，整个搅拌机构的最大外径与配套容器的瓶口外径保持一致，存放时可以直接盖在容器上作为密封盖使用，不需要额外的收纳空间，中心轴的顶端做了圆滑的球形封头，操作时手掌按压在顶端不会产生硌手的问题，搅拌臂的所有边缘都做了倒圆角处理，清洗和操作过程中不会划伤手部。针对不同粘度的物料，这款结构的搅拌臂曲率做了差异化设计，最外侧的大曲率环臂主要负责容器近壁区域的物料扰动，中间曲率的环臂负责中部区域的物料混匀，小曲率的环臂则负责中心区域的涡流构建，三个环臂在旋转时会在容器内部形成多组方向交错的液流，不仅混匀速度更快，还能在打发蛋液时带入更多空气，提升打发效率。
