辐条式镂空传动轮结构三维设计

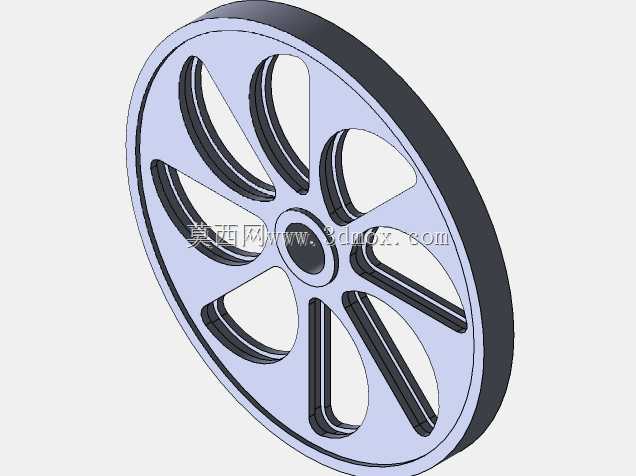

　　在常规带传动、链传动以及轻载输送机构的传动端设计中，轮体的选型与结构设计直接影响整套传动系统的转动惯量、运行平稳性以及长期服役的可靠性，这类辐条式镂空轮盘的结构，正是针对中低载荷、对转动惯量控制有明确要求的传动场景开发的。不同于实心轮盘的厚重结构，这款轮体采用八组对称分布的辐条式镂空设计，在保证轮体整体结构强度的前提下，尽可能去除了轮盘非受力区域的多余材料，有效降低了轮体自身重量，也大幅减小了传动系统启动、制动阶段的转动惯量，能有效降低驱动端的动力损耗，对于频繁启停的传动工况适配性更强。从实际应用场景来看，这类轮体可适配轻型输送带的主动辊配套传动轮、小型设备的手动调节手轮、低速链传动的从动张紧轮，也可作为教具类机械结构演示装置的组成部件，在轻工输送、小型非标设备、教学实验装置中都有广泛的适配空间。

　　在结构设计的思路上，首先要保证轮缘、辐条、轮毂三个核心受力区域的强度匹配：轮缘部分采用等厚度的环形实体结构，厚度根据传动带或者链条的接触宽度做匹配设计，保证与传动件的接触面积足够，避免运行过程中出现传动件滑脱、偏磨的问题；辐条部分采用对称均匀分布的变截面结构，靠近轮毂的位置截面宽度更大，向轮缘延伸的过程中截面平滑过渡，这种设计符合轮体受扭矩作用时的应力分布规律——扭矩从轮毂输入后，通过辐条传递到轮缘，靠近轮毂的位置应力集中更明显，加大该位置的截面尺寸能有效避免应力集中导致的辐条断裂，同时辐条之间的镂空区域做了大圆角过渡处理，没有尖锐的内角，从根源上减少了加工和使用过程中的应力开裂风险。轮毂部分采用同轴的通孔设计，孔的尺寸与配套的传动轴做公差配合，通常选用过渡配合或者间隙配合加键槽的固定方式，保证轮体与轴的同轴度，避免高速转动时出现径向跳动。

　　从安装边界的角度考虑，这款轮体的轴向厚度控制在较小的尺寸范围内，安装时不需要占用过多的轴向空间，对于安装空间局促的小型设备结构非常友好；轮体外径根据传动比的需求可以做系列化缩放，辐条的数量、截面尺寸也可以根据实际承载的扭矩大小做对应调整——如果应用在载荷稍大的场景，可以适当增加辐条的厚度，或者将辐条数量调整为十根、十二根，进一步提升轮体的抗扭强度；如果是载荷更小的手动调节场景，还可以进一步加大镂空区域的面积，进一步降低轮体重量。在细节处理上，轮体的所有棱边都做了小圆角倒角处理，既避免了加工、装配过程中锐边划伤操作人员，也能减少应力集中点，提升轮体的疲劳寿命。轮缘的外圆柱面可以根据实际传动需求做不同的表面处理，如果是配套平带传动，可以做滚花处理增加摩擦力；如果是配套V带传动，可以直接在轮缘加工对应规格的V型槽；如果是作为手轮使用，可以在轮缘外圈包覆防滑橡胶层，提升手动操作的手感。

　　不同于重载传动使用的实心辐板轮或者铸造辐条轮，这款轻量化的镂空轮体更适合转速不高、载荷中等、对设备自重有控制要求的场景，比如桌面型小型自动化设备的内部传动结构、移动式轻型输送设备的传动轮、科普类机械装置的展示轮，这类场景不需要轮体承受过大的冲击载荷，但对结构的轻量化、外观的规整度有一定要求，这种对称镂空的结构既满足了力学性能要求，外观也更简洁规整，加工时无论是采用3D打印做小批量试制，还是采用铝合金板材铣削加工做量产件，都有较好的工艺性，不需要复杂的工装模具，生产周期短，改型调整也非常灵活。在建模过程中，需要重点保证辐条的对称度，所有辐条相对于轮毂中心的角度偏差要控制在极小范围内，否则轮体转动时会出现动不平衡的问题，尤其是在转速稍高的应用场景下，动不平衡会带来额外的振动，影响整套设备的运行稳定性，因此建模时要采用圆周阵列的方式生成辐条结构，保证每一组辐条的尺寸、角度完全一致，同时要校验轮体的质心是否与回转中心重合，从设计源头避免动不平衡的问题。另外，轮毂与传动轴的配合长度也要做合理设计，配合长度过短会导致轮体固定不稳，运行时出现偏摆，配合长度过长则会浪费轴向安装空间，通常配合长度设置为轮毂孔径的1到1.5倍即可，兼顾固定稳定性和空间利用率。
