桌面级小型三轴数控铣削加工设备结构

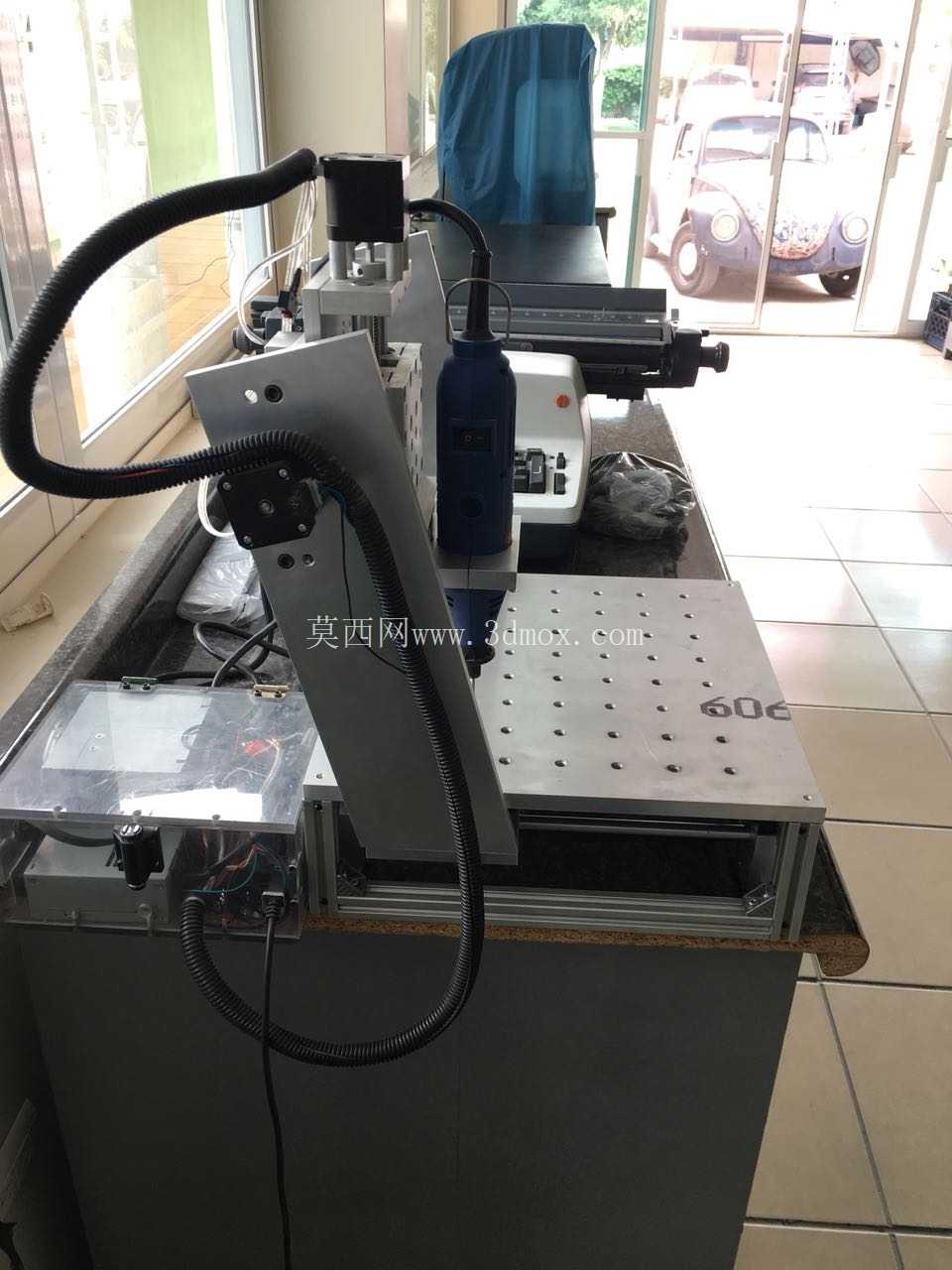

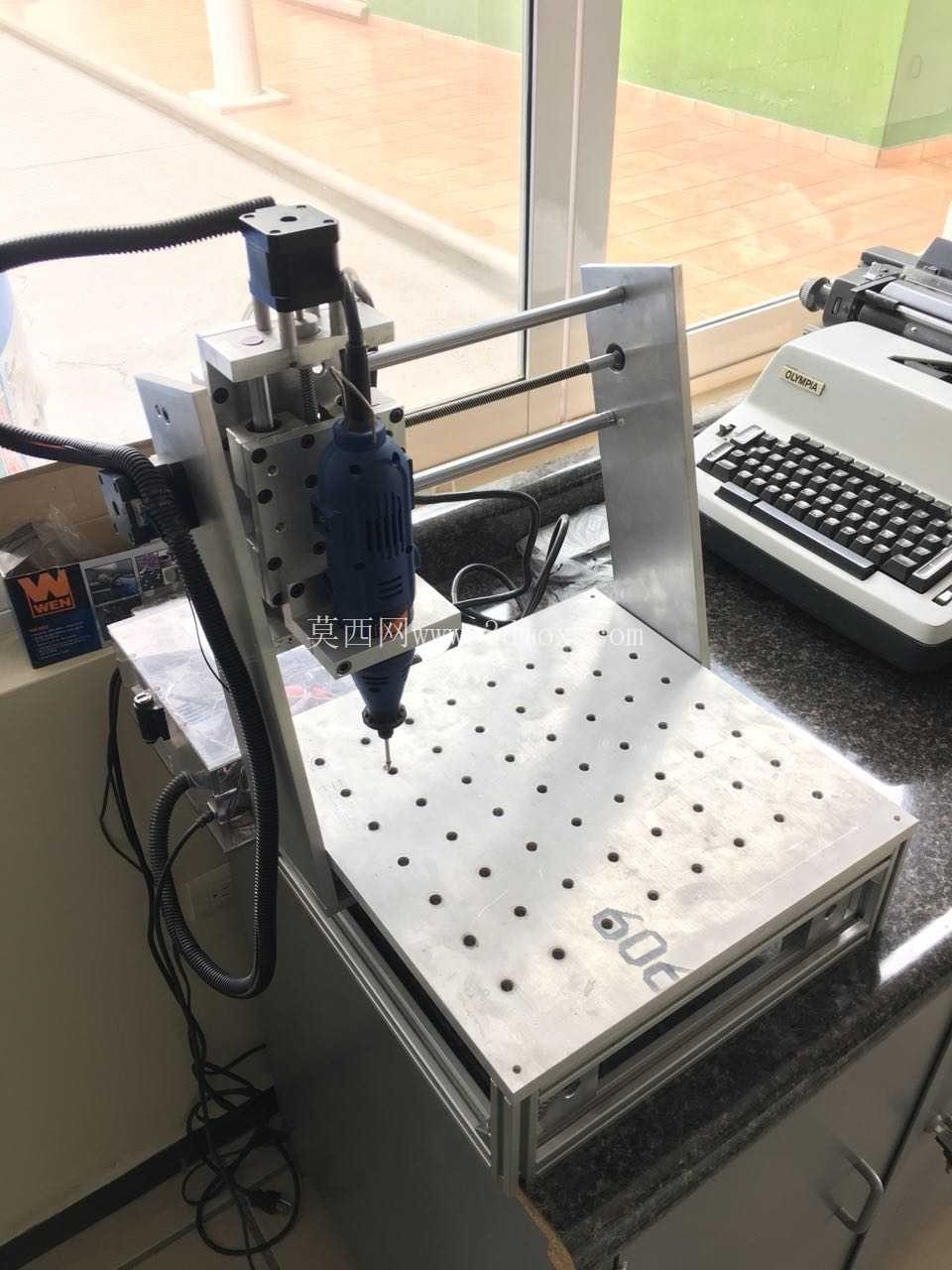

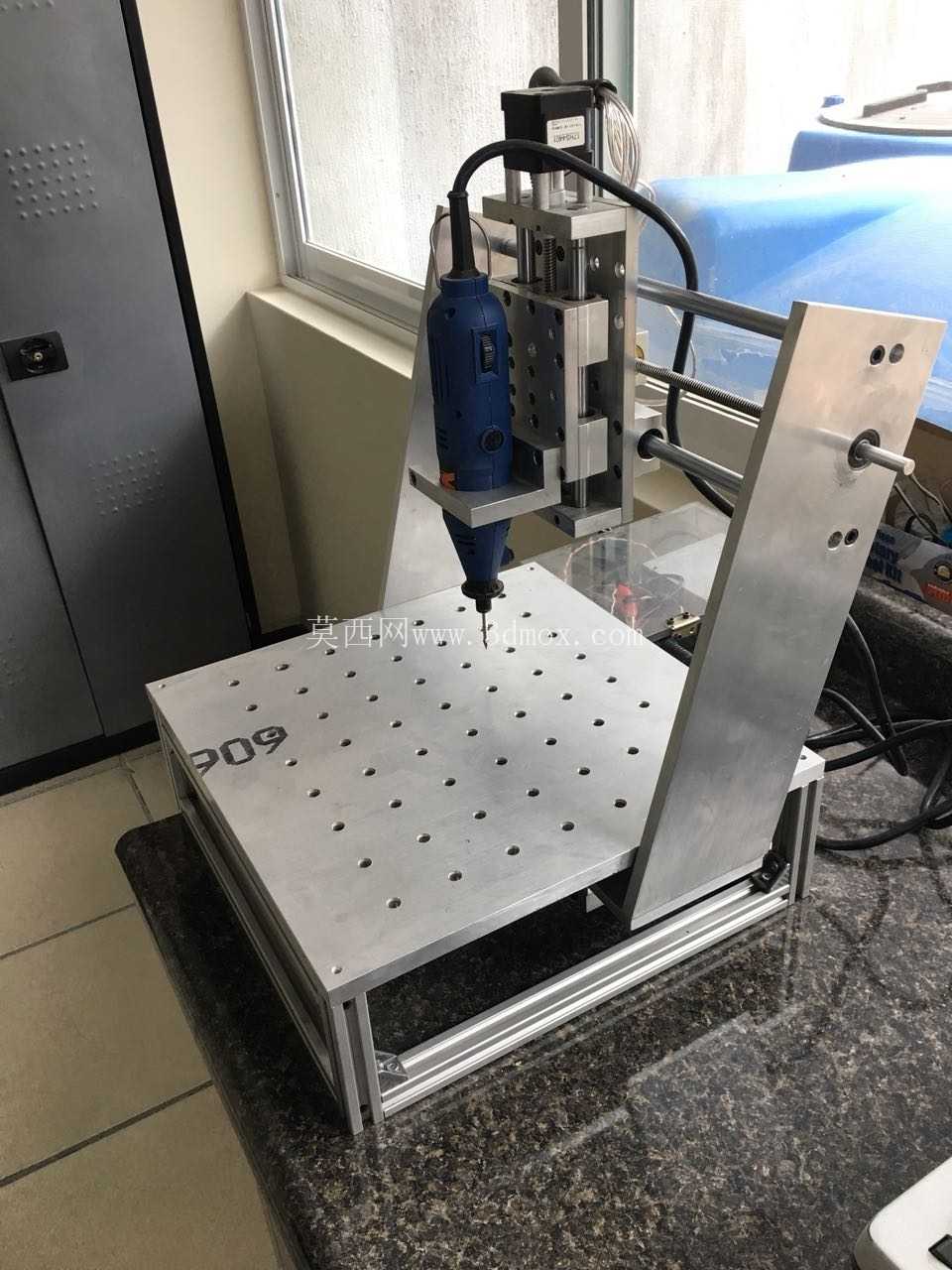

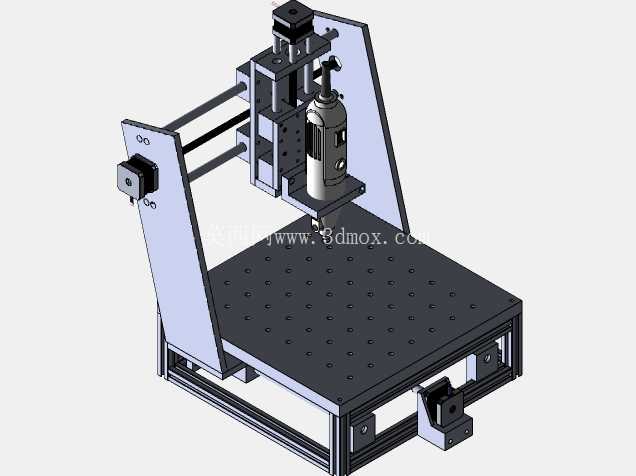

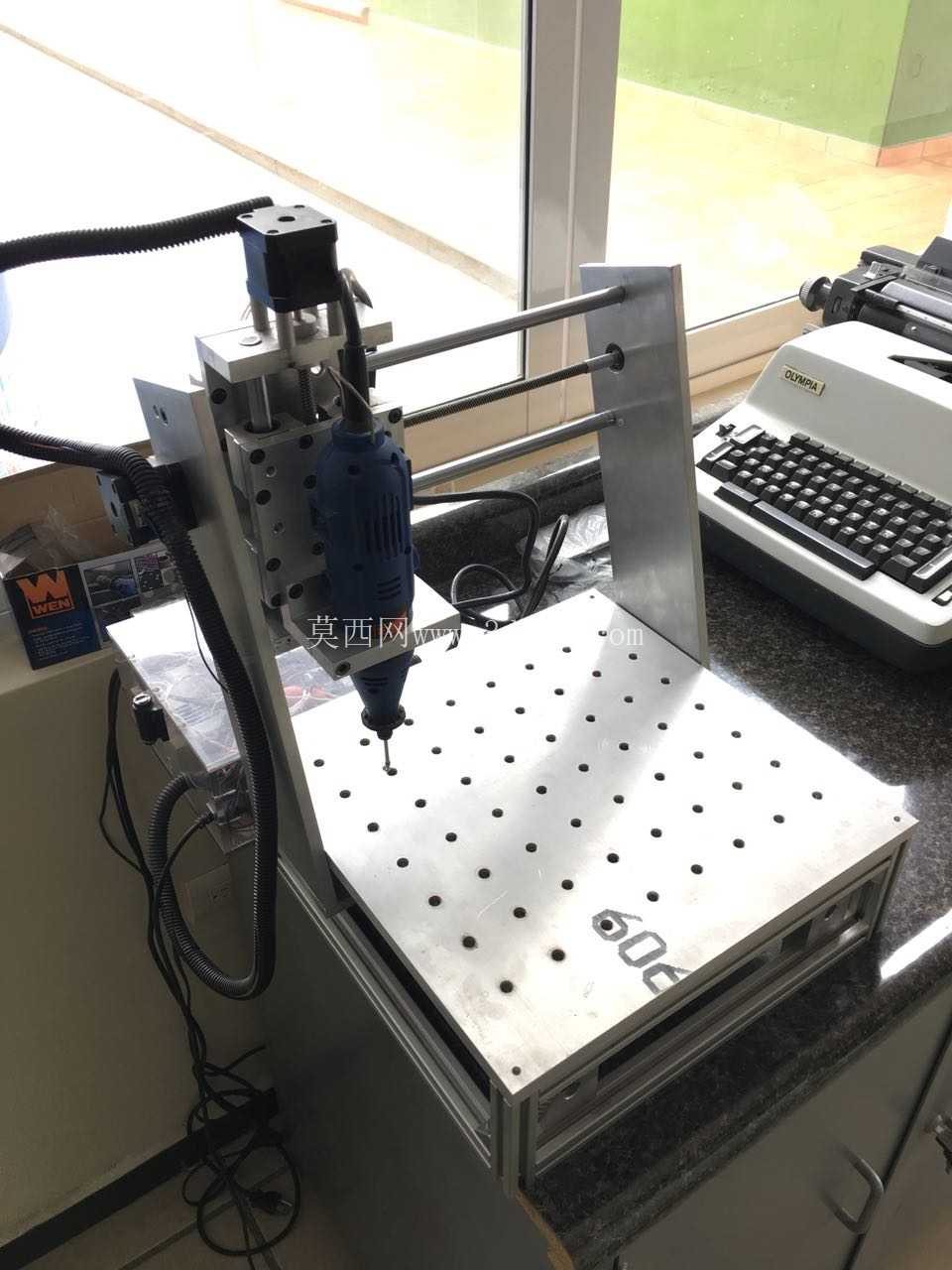

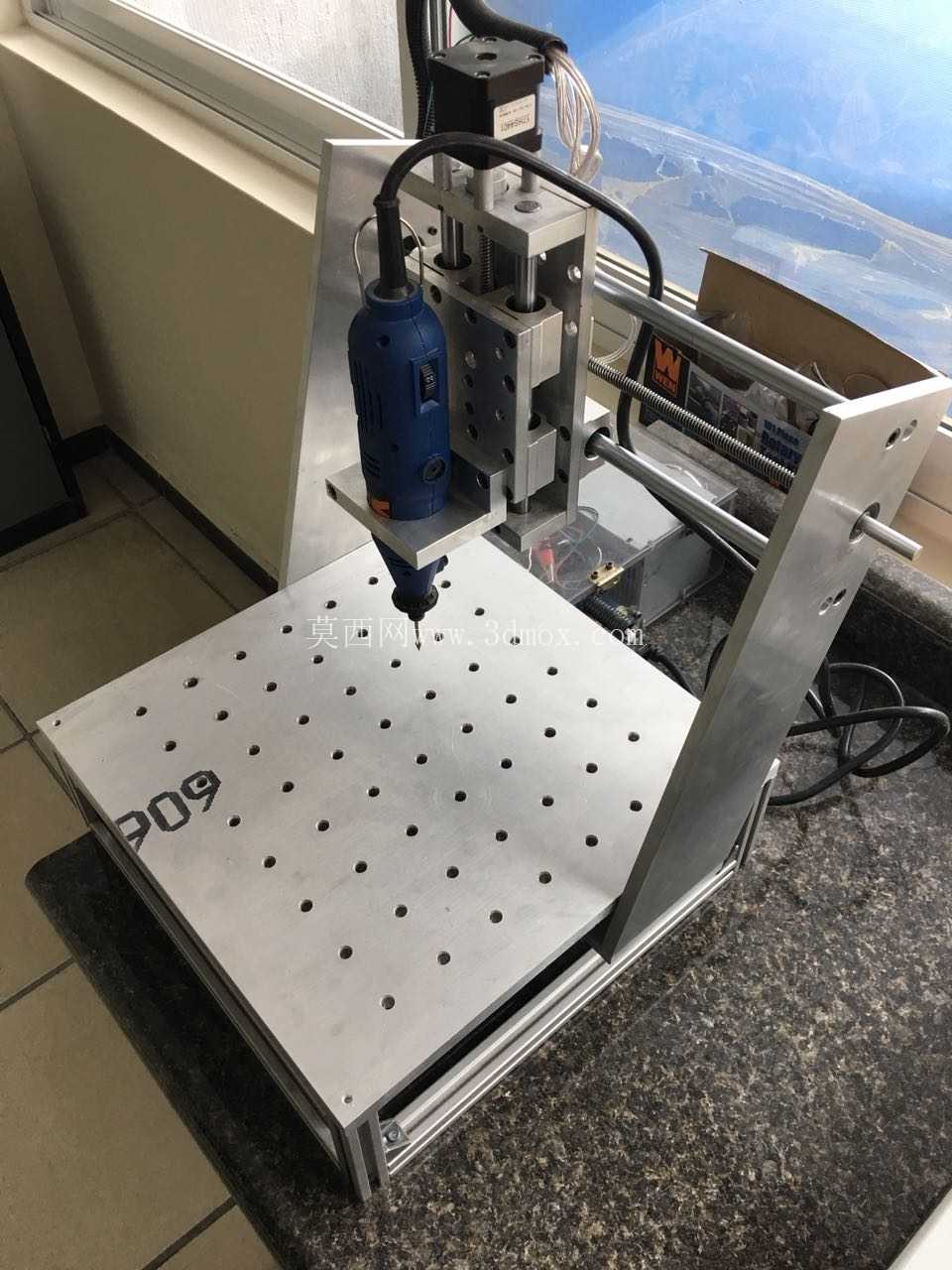

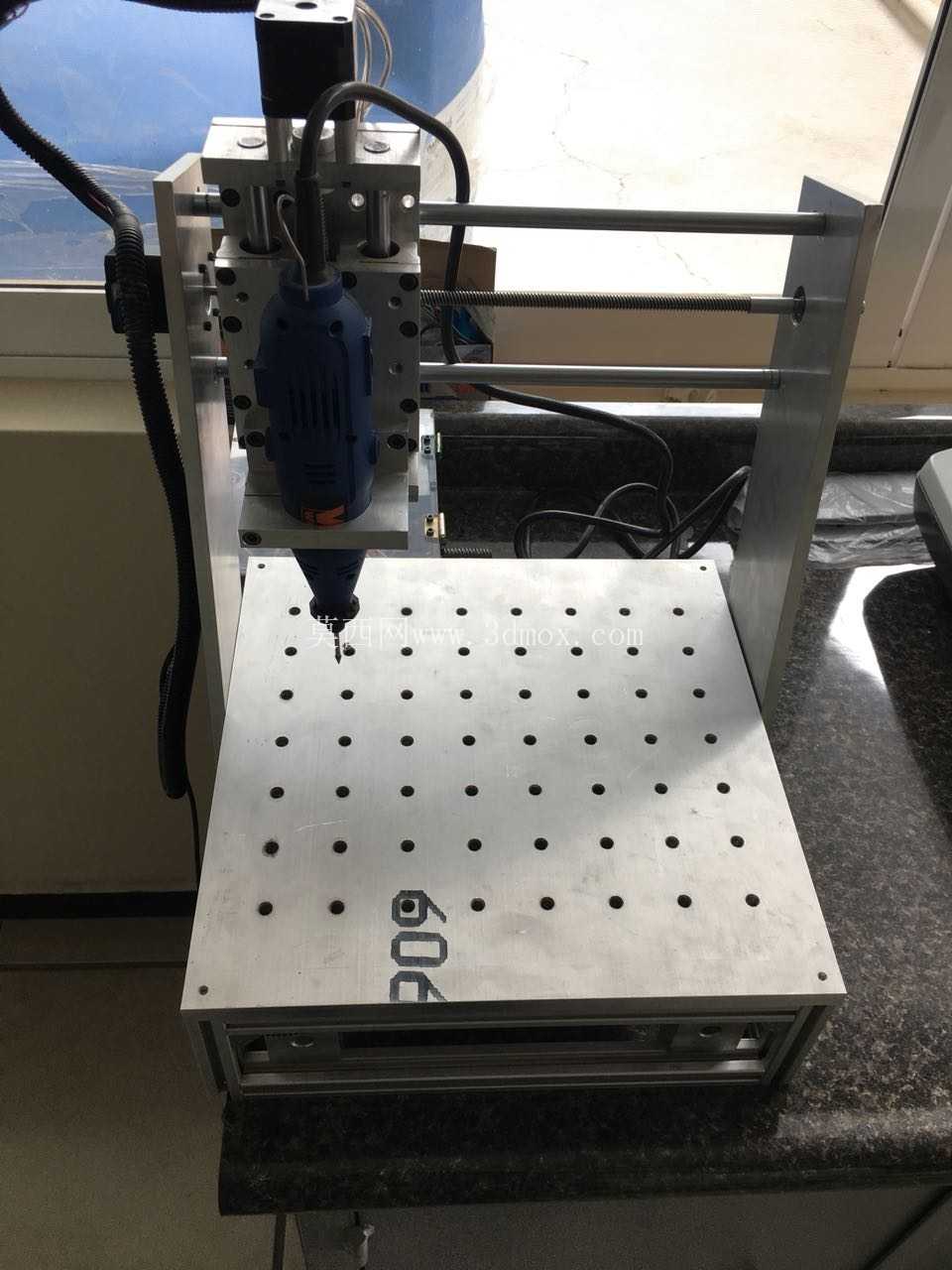

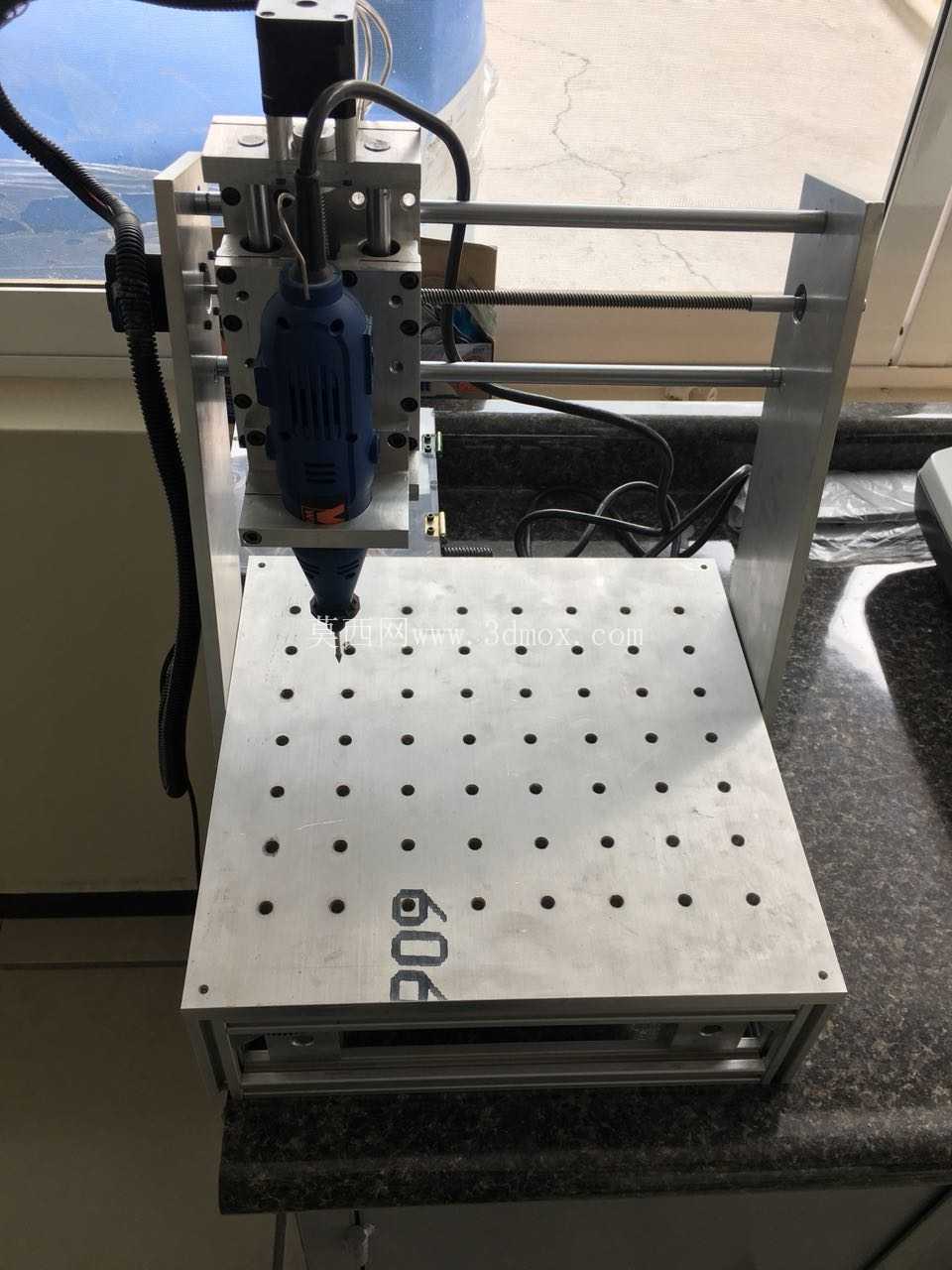

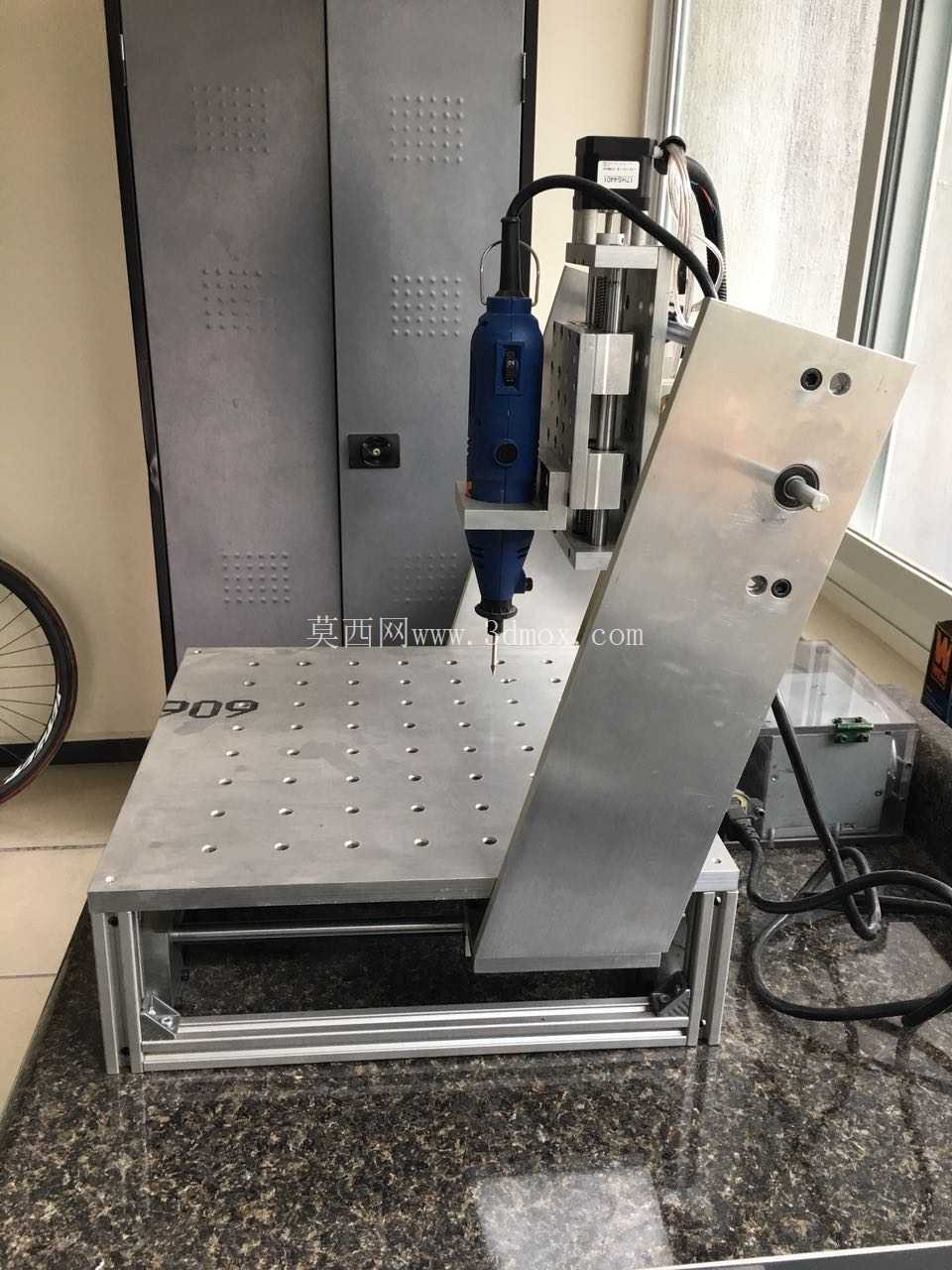

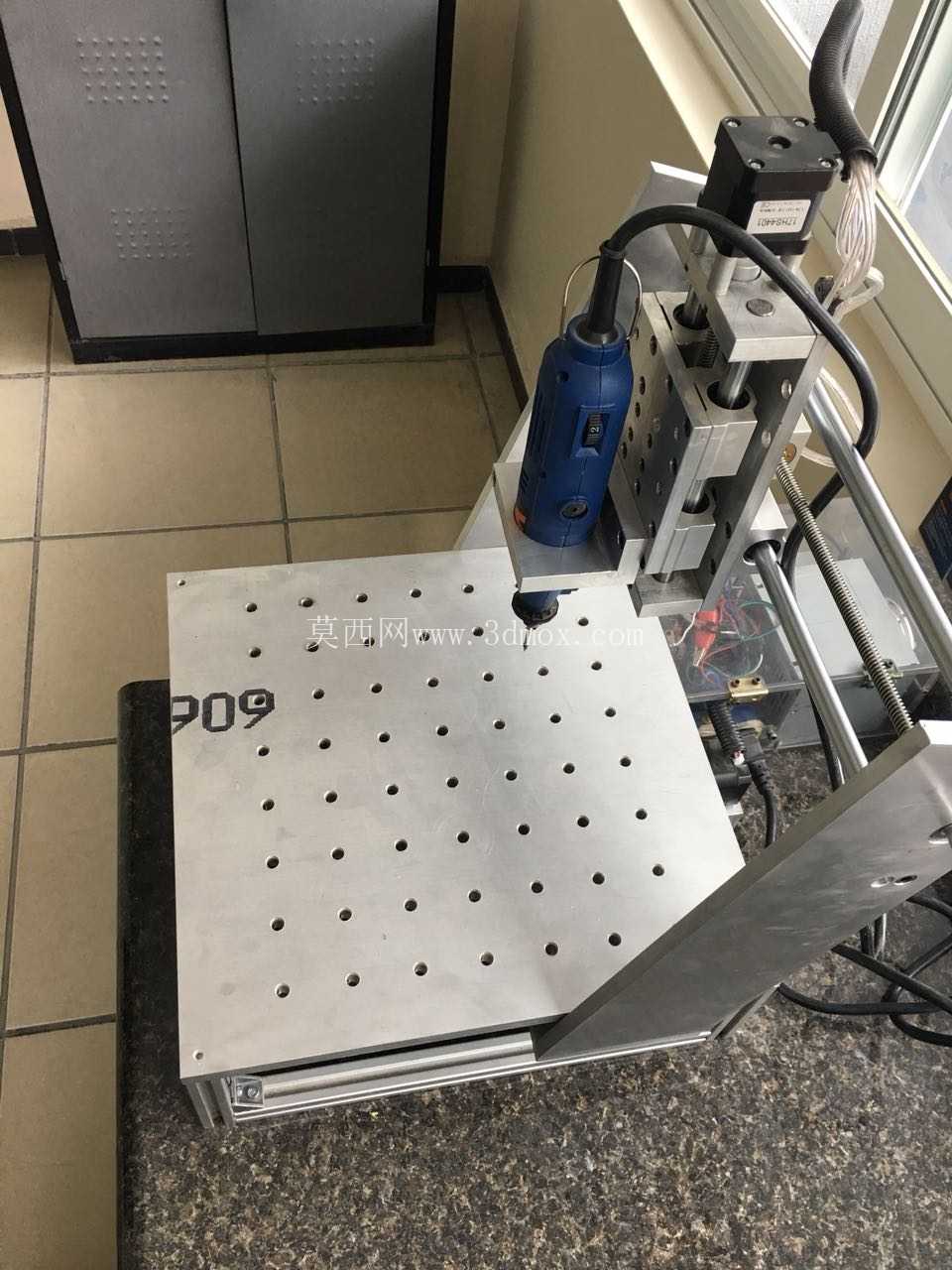

　　从结构设计逻辑来看，整体采用了立式悬臂式的布局，Z轴传动组件直接固定在立式背板上，X轴传动组件集成在工作台下方，Y轴则通过两侧的光轴导轨实现前后方向的进给，这种布局的优势在于结构件数量少，装配调试的难度低，不需要复杂的铸件时效处理就能保证基础的刚性，对于小行程加工场景来说，悬臂带来的刚性衰减完全在可接受范围内，毕竟这类设备主要加工的是铝件、塑料、软金属这类切削力不大的材料，不需要追求重型机床的极限刚性。设备的工作台采用了带阵列安装孔的平台设计，孔位按照标准间距排布，可以直接搭配压板、台钳这类通用夹具固定工件，不需要额外制作专用的工装平台，用户拿到设备后只需要根据加工工件的尺寸调整夹具位置即可，适配不同形状的小尺寸零件装夹需求。这款小型铣削设备的定位非常明确，就是面向个人加工场景、实验室小批量试样加工、创客空间非标零件制作这类对加工行程要求不高，但需要稳定铣削能力的使用场景，相比工业级大型数控铣床，它的占地尺寸控制在桌面可放置的范围，不需要专门的设备地基，普通的重型工作台就能满足安装承重要求，安装边界只需要预留后侧走线空间、左右侧手动操作的伸手空间即可，不需要额外预留大型工件吊装的作业区域，适配小空间内的轻量加工需求。

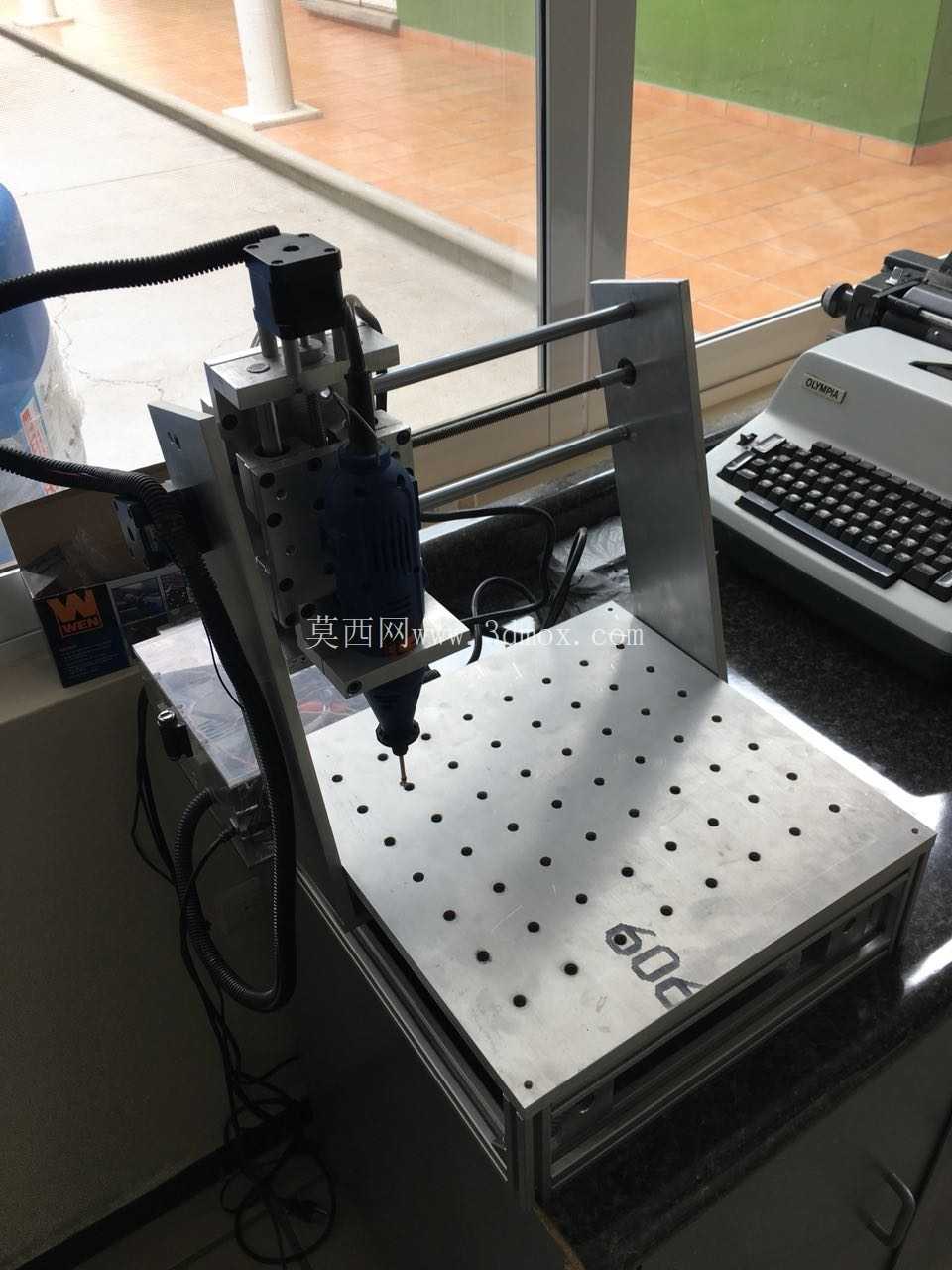

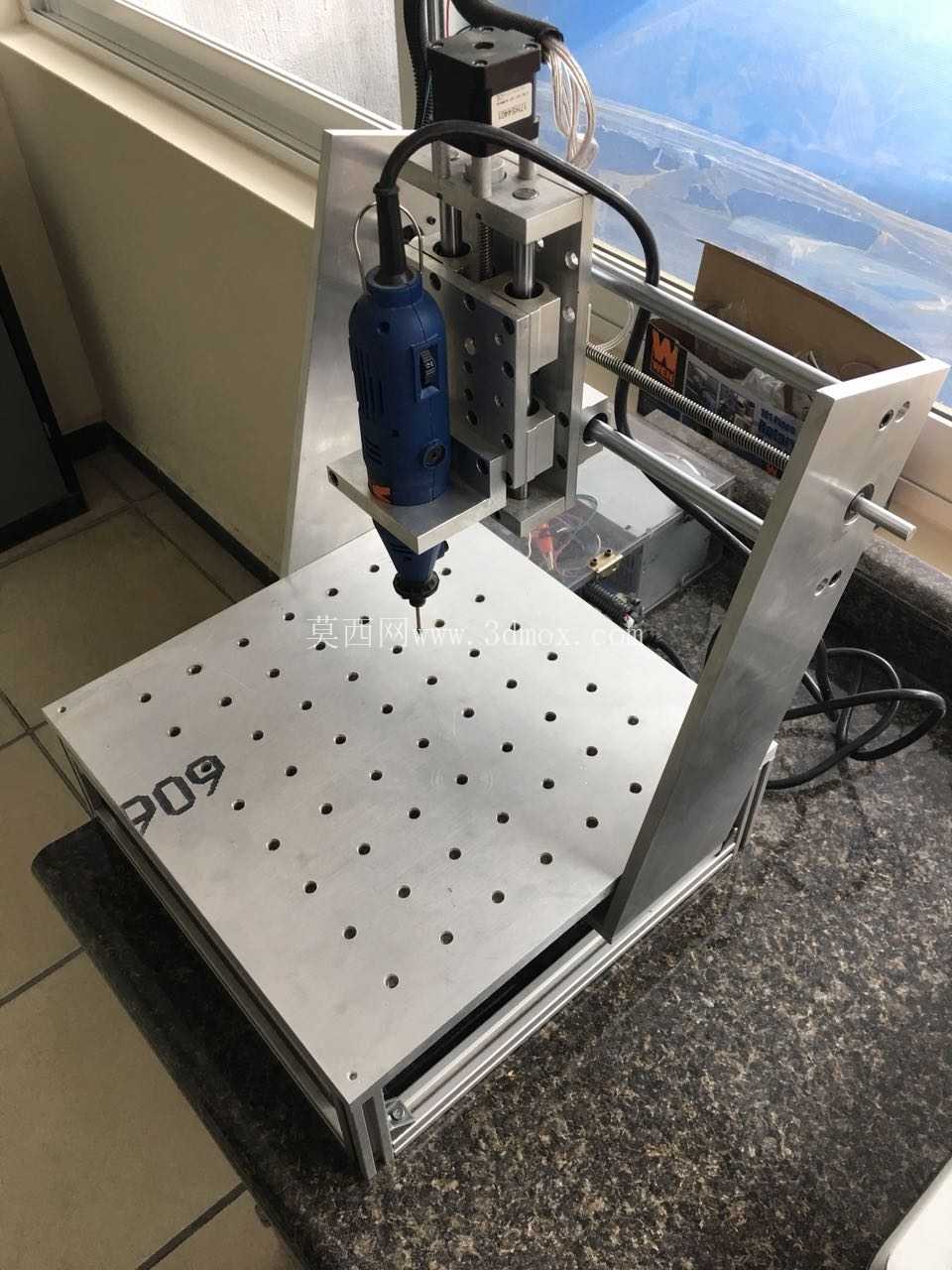

　　主轴部分采用了通用的高速电主轴安装位，可以根据加工需求更换不同功率的主轴单元，加工塑料件时可以用低功率高转速的主轴获得更好的表面加工质量，加工软金属时则可以更换扭矩更大的主轴来提升切削能力，主轴夹头的安装接口采用通用规格，适配不同直径的铣刀、钻头等加工刀具，不需要定制专用的刀具夹持配件。传动部分的设计优先考虑了装配和维护的便捷性，三个进给轴都采用了步进电机搭配丝杠的传动组合，导轨选用了成本可控、维护简单的直线光轴搭配直线轴承的方案，日常维护只需要定期在光轴表面涂抹润滑脂即可，不需要复杂的导轨间隙调整操作，对于非专业设备维护人员来说也能轻松完成日常保养。

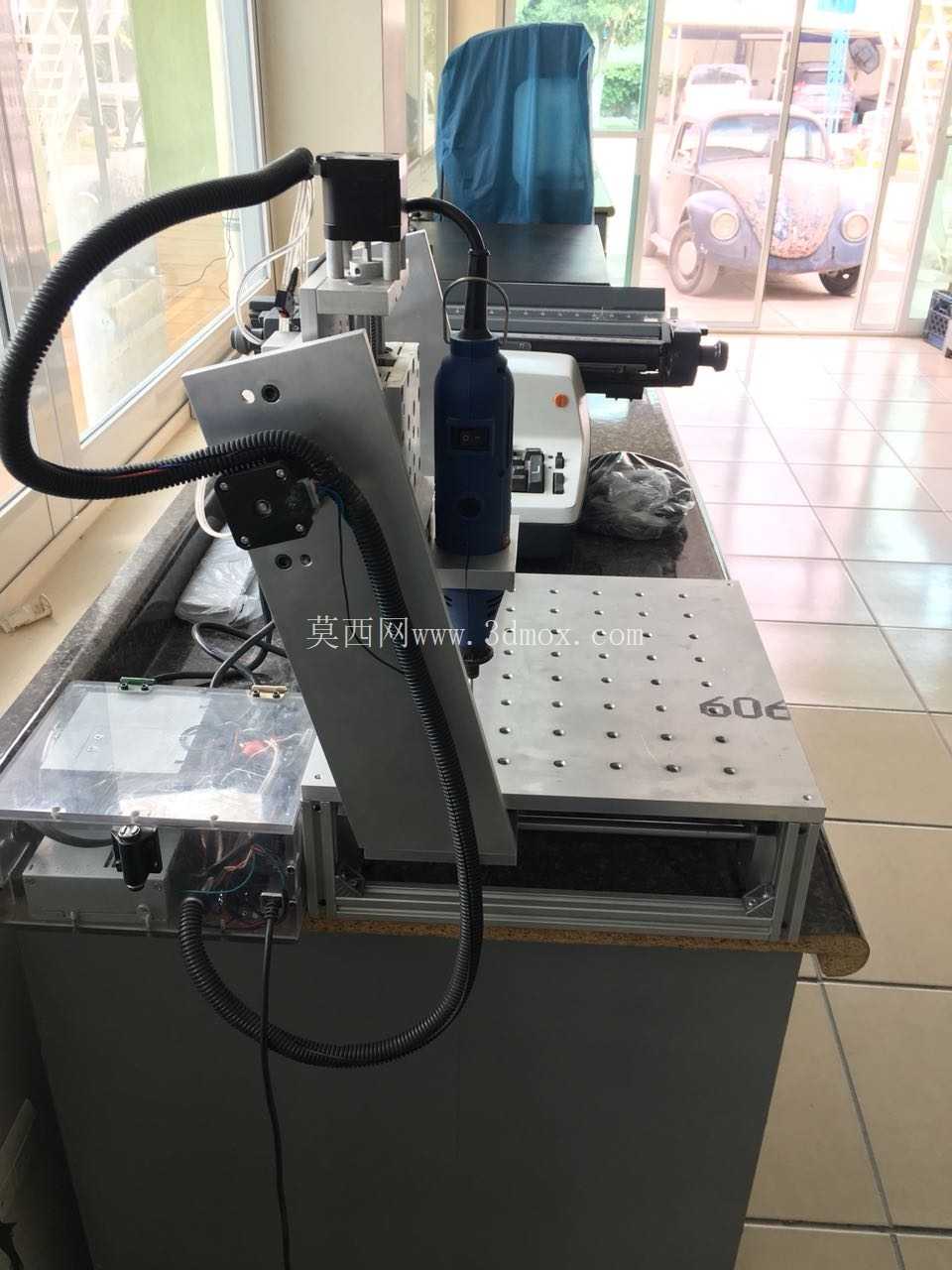

　　从安装边界来看，设备的所有传动部件都做了内置处理，线缆全部从结构件内部的走线槽排布，外侧没有裸露的传动部件和线缆，既可以避免加工过程中切屑飞溅卡入传动结构，也能防止操作人员误触运动部件带来的安全风险，设备底部预留了标准的安装固定孔位，可以直接通过螺栓固定在工作台面上，减少高速铣削过程中的设备震动，提升加工精度。在实际使用场景中，这类小型数控设备可以完成小尺寸零件的平面铣削、钻孔、轮廓铣削、简单的三维曲面加工等工序，适合用来制作非标设备的小尺寸结构件、手板模型、教学演示用的加工样件，相比手动操作的小型铣床，它的数控系统可以自动完成走刀路径的加工，不需要人工全程操作进给，加工的一致性更好，对于小批量重复零件的加工效率提升非常明显。

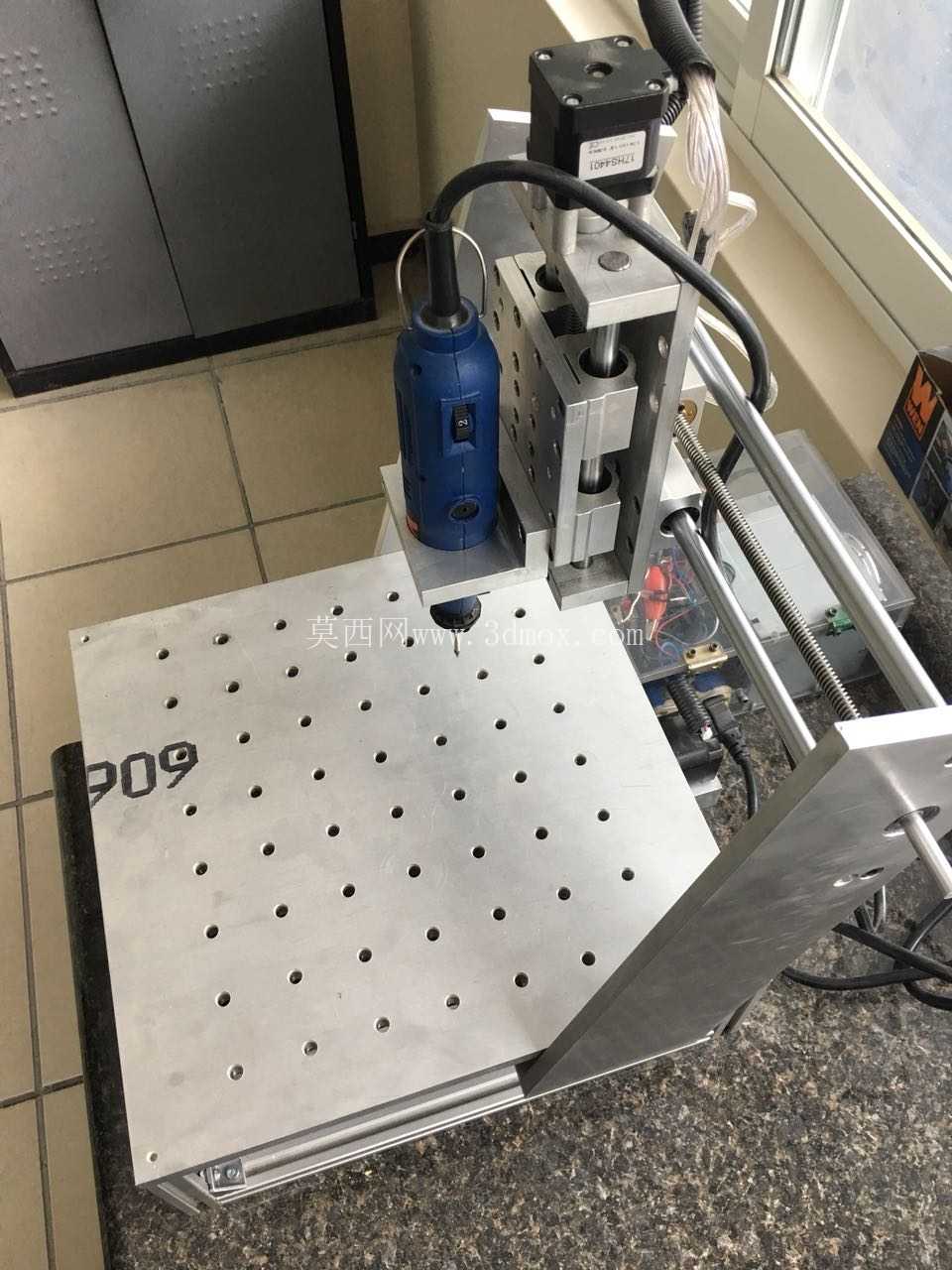

　　设计过程中也充分考虑了个人用户的装配需求，所有结构件的连接孔位都做了对位设计，装配时不需要复杂的专用工装，只需要常用的内六角扳手就能完成整机组装，各个轴的行程限位也做了物理限位块设计，避免调试过程中出现超行程撞机的问题，降低新手用户的调试门槛。设备的Z轴行程可以满足小尺寸零件的高度加工需求，工作台的有效加工区域覆盖了日常小零件加工的常见尺寸范围，不会出现行程浪费的问题，整体结构的重量控制在单人可以搬运的范围内，不需要借助吊装设备就能完成设备的移位和安装，非常适合小型工作室、个人工坊、学校教学实验室这类场景使用。
