雅马哈XT600摩托车速度表驱动环结构

　　在大排量单缸越野摩托车的仪表传动系统里，这类驱动环是连接轮端转速输出与速度表计数机构的核心传力零件，日常骑行过程中，前轮转动的转速信号需要通过这类刚性环件传递给里程表软轴，最终在驾驶位的仪表上显示实时车速与累计行驶里程，一旦这个零件出现磨损变形，就会出现速度表指针抖动、计数不准甚至完全失效的问题，很多老款越野车型因为停产年限久，原厂配件供应断层，不少玩老车的爱好者都会选择自行测绘加工这类替换件。

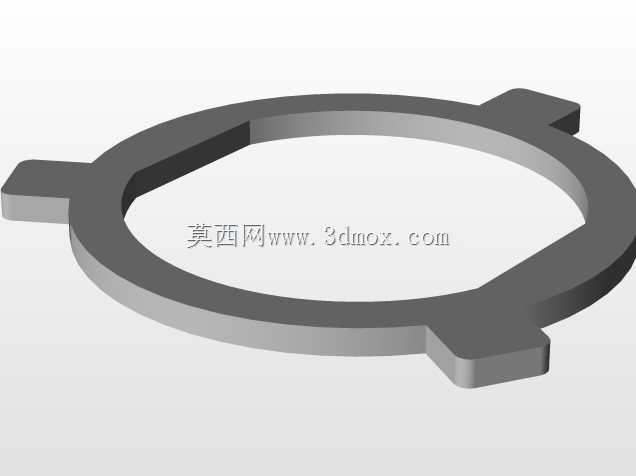

　　从实际装车场景来看，这个驱动环是卡装在前轮轮毂的转速输出卡槽内的，三个均匀分布的凸耳刚好嵌入轮毂对应的定位槽里，轮毂转动时会通过凸耳带动整个环件同步旋转，环体内圈的异形轮廓是和软轴端的驱动头配合的，不同于常规的圆形孔位，这种带切边的异形配合面可以完全消除传动间隙，避免正反转切换时出现空程，不管是车辆前进还是后退推行，转速信号都能无滞后传递出去。设计这个零件的时候，首先要匹配的是轮毂端的安装边界，三个凸耳的外圆尺寸要和轮毂内的安装槽内径保持小间隙配合，间隙控制在0.1到0.15毫米之间，既不能太松导致环件在槽内晃动产生异响，也不能太紧导致拆装困难，尤其是野外环境下需要临时检修前轮的时候，过紧的配合会大幅提升维修难度。

　　零件的主体是扁平环形结构，厚度方向的尺寸要和轮毂卡槽的深度匹配，安装后环件的端面要和轮毂端面基本齐平，不能突出过多导致软轴安装后出现别劲的问题，也不能凹陷太多导致驱动头啮合深度不足，长时间使用后出现滑脱打齿的问题。三个凸耳的位置度是设计时的核心公差要求，相邻凸耳之间的夹角误差要控制在0.5度以内，不然安装时会出现某个凸耳卡不进卡槽的情况，强行安装还会导致环件受额外的安装应力，车辆行驶过程中受颠簸冲击容易出现断裂。

　　材料选择上，这类零件如果是自制替换件，常选用冷轧钢板冲压成型后再做表面发黑处理，钢板的厚度一般选3毫米左右，兼顾刚性和韧性，冲压成型后要对所有锐边做倒钝处理，避免安装时割伤维修人员的手，也能减少应力集中点，提升零件的抗疲劳强度。不同于原厂的粉末冶金件，钢卷裁切加工的零件抗冲击性能更好，在越野场景下遇到颠簸路面、前轮受到侧向冲击的时候，不容易出现脆断的问题，很多越野玩家自己加工的这类零件，使用寿命甚至比原厂配件更长。

　　实际建模的时候，要先确认配合端的异形轮廓尺寸，内圈的三个直边对应的圆心位置、圆弧段的半径都要和原厂驱动头完全匹配，不然会出现装不进去或者配合间隙过大的问题，凸耳的宽度要和轮毂卡槽的宽度匹配，侧面可以做微小的倒角，方便安装时导入。整个零件不需要做额外的减重设计，本身结构已经非常精简，多余的挖孔反而会降低结构强度，毕竟这个零件传递的扭矩并不大，只要保证三个凸耳的根部有足够的圆角过渡，避免应力集中，就能满足长期使用的强度要求。

　　在日常维护中，这类零件的磨损主要出现在内圈异形面和凸耳的侧面，长期使用后配合面会出现磨耗，导致传动间隙变大，速度表出现误差，当间隙超过0.3毫米的时候就需要更换新件，不然软轴的驱动头会在环内打滑，彻底失去转速传递能力。测绘这类替换件的时候，要重点测量磨损量较小的部位尺寸，比如凸耳的外圆尺寸、环体的厚度，内圈的尺寸可以结合软轴驱动头的尺寸来反推，避免因为旧件磨损导致测绘尺寸不准，加工出来的零件无法正常使用。
