带侧置凸台多安装孔机械连接基座

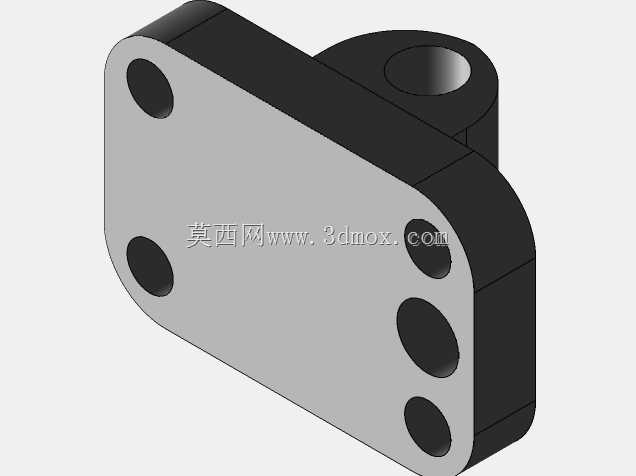

　　该零件属于机械系统中典型的连接固定类构件，在液压阀组安装、小型气动执行元件固定、轻型传动机构支座等场景中应用广泛，主要承担相邻两个功能部件之间的载荷传递、位置校准与刚性连接作用，避免部件运行过程中出现相对位移或振动松脱。从结构设计来看，主体采用带圆角的矩形板状构型，所有边角均做了R角过渡处理，一方面能够消除加工过程中的应力集中风险，提升零件在交变载荷下的疲劳寿命，另一方面也可避免装配过程中锐边划伤操作人员或相邻部件的密封面。主体板面上共设置五个贯通安装孔，其中两个大直径孔分布在板件的短边侧，三个孔沿板件长边方向排布，孔位公差按照H7级精度设计，既可以配合圆柱销实现定位功能，也可以穿装内六角螺栓完成与安装基面的锁紧固定，

　　孔口处均做了倒角处理，方便装配时螺栓顺利导入，也能去除钻孔工序产生的毛刺。侧置的圆柱形凸台与主体板采用一体化结构设计，凸台中心设置轴向贯通孔，该孔主要用于穿装传动轴、流体管路或者定位导杆，凸台的外圆柱面可作为相邻回转类零件的安装定位基准，凸台与主体板的衔接处做了圆角加强处理，能够承受侧向载荷带来的弯矩，避免衔接位置出现断裂失效。从安装边界来看，该零件的主体板厚度均匀，安装基面的平面度公差控制在0.02mm以内，能够保证与安装面完全贴合，不会出现装配间隙导致的锁紧力不足问题；侧置凸台的轴向长度经过精确核算，既能够满足配套零件的安装行程要求，也不会占用过多的设备内部空间，适配安装空间紧凑的轻型机械设备布局需求。

　　设计过程中充分考虑了加工工艺性，主体结构可通过常规铣削加工完成，安装孔与凸台内孔可采用钻镗工序一次装夹加工完成，能够有效保证各孔位之间的位置度公差，减少二次装夹带来的加工误差；零件的壁厚设计均匀，不存在过薄的薄弱结构，无论是采用金属切削加工还是注塑、压铸成型工艺，都能避免加工过程中出现变形问题。在实际装配场景中，该零件可直接固定在设备的安装面板或者型材支架上，侧置凸台可用于安装铰接式连杆、小型滚轮或者流体接头，主体板上的多组安装孔能够兼容不同规格的配套部件，无需额外制作过渡转接板，可有效减少设备的装配零件数量，提升整体装配效率。零件的载荷传递路径设计合理，外部载荷通过侧置凸台传递到主体板，再通过五个安装孔均匀分散到安装基面上，不会出现局部应力过大的问题，能够承受径向、轴向以及一定程度的倾覆力矩，适配多数轻型机械传动、流体控制模块的连接需求。
