小孔径视力矫正护目镜结构设计

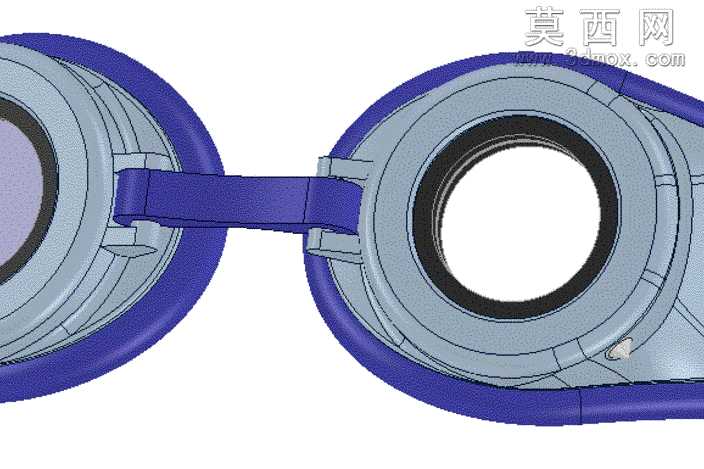

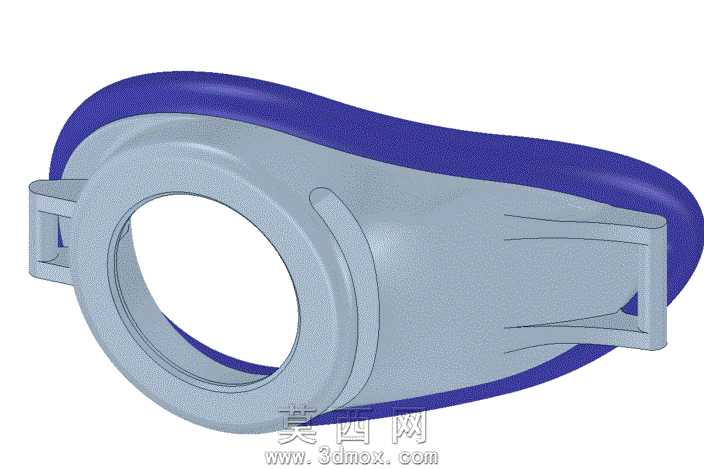

本作品为小孔径视力矫正护目镜的三维结构设计，整体建模过程围绕光学适配性与佩戴实用性展开，首先完成双镜框主体的曲面建模，镜框采用贴合人体面部轮廓的弧形曲面设计，边缘做圆角过渡处理，避免佩戴时产生硌压感。镜架连接部分采用一体化弯折结构建模，保证双镜框间距适配多数成年人瞳距范围，同时预留绑带安装位，可搭配常规游泳镜绑带实现固定佩戴。镜片区域的结构设计为核心部分，建模时严格匹配标准光学虹膜隔膜的安装尺寸，适配28毫米外径、0.8毫米最小孔径、18毫米内径的光学隔膜，镜框内侧设置环形卡槽结构，无需额外螺丝紧固件即可完成隔膜的卡接固定，简化装配流程的同时保证光学元件的安装稳定性。材质渲染阶段，镜框主体采用哑光深蓝色软质塑胶材质，模拟亲肤硅胶的触感与视觉效果，镜架连接部分采用浅灰色硬质工程塑料材质，区分结构功能区域的同时提升整体视觉层次感，光学隔膜区域采用半透明磨砂材质搭配黑色内环，还原真实光学元件的透光与遮光特性。设计思路上参考了小孔成像的光学原理，通过极小的孔径限制入射光线范围，减少屈光不正带来的视物模糊问题，同时整体结构兼容标准光学配件，用户可根据自身视力情况更换不同孔径的隔膜，也可通过3D打印自行制作镜框主体，搭配市售标准件完成组装，大幅降低定制视力辅助设备的成本。建模过程中对所有配合尺寸做公差预留，保证打印成品与标准光学配件的装配适配性，整体结构无复杂异形结构，便于采用常见的FDM3D打印工艺制作，同时对接触面部的边缘做加厚软质层模拟，提升长时间佩戴的舒适度。
