可移动立式工具吊挂置物架结构设计

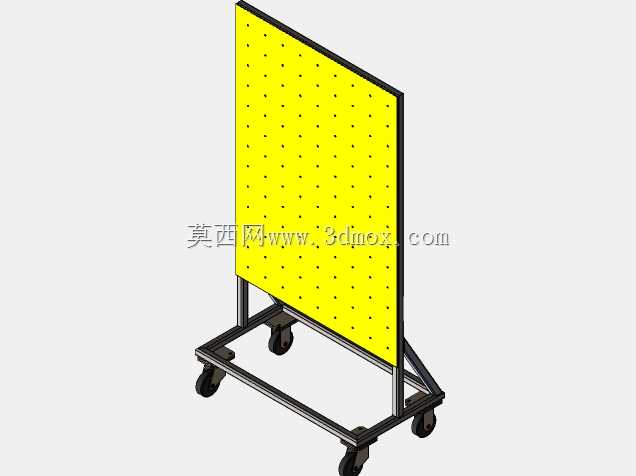

　　这款可移动立式工具吊挂置物架，主要面向机加工车间、设备维修工段、装配生产线旁的工具就近存取场景设计，解决传统墙面挂板无法随工位调整、零散工具摆放杂乱导致的取放效率低、工具易丢失磕碰的问题。整体采用框架式焊接结构，底部为矩形方管焊接底座，四个角点安装万向脚轮，其中两个脚轮带刹车锁定结构，既可以根据作业点位变化灵活推移调整位置，在固定使用时踩下刹车即可保证架体稳定性，避免作业过程中架体滑移。底座上方的立式框架采用等截面方管组焊，框架正面固定满布规则安装孔的高密度挂板，挂板采用加厚钢板制作，表面做醒目的黄色喷塑处理，既提升车间内的视觉辨识度，避免人员走动时碰撞，也能通过均匀排布的挂孔适配各类标准挂钩、挂座、工具卡座，可悬挂各类扳手、

　　螺丝刀、钳类工具、小型量具、工装吊具甚至小型气动工具，挂孔的孔距按照通用工具挂接件的标准尺寸排布，用户可根据自身工具的尺寸、类型自由调整挂钩位置，实现工具的分类定置管理。设计过程中优先考虑架体的抗倾覆性能，底座的横向、纵向尺寸经过受力验算，当挂板上挂满额定载荷的工具时，整体重心始终落在底座脚轮围成的支撑边界内部，即使在推移过程中遇到小幅度的地面坡度或者磕碰，也不会出现侧翻风险。立式框架与底座的连接位置采用满焊工艺并做三角加强筋补强，避免长期承重后焊缝开裂、框架变形。挂板与框架的连接采用沉头螺栓固定，后期如果挂板出现磨损或者需要更换不同孔型的挂板，可直接拆卸更换，无需整体报废架体。

　　整体架体的高度参考成年作业人员站立时的舒适取放高度设置，最高层挂点不超过普通人站立抬手的可及范围，最底层挂点距离地面预留足够高度，避免清扫地面时污水、杂物溅到悬挂的工具上，同时也方便底部脚轮的维护更换。脚轮选用工业级聚氨酯材质轮面，推移时噪音小，不会划伤车间环氧地坪或者水泥地面，轮架采用加厚钢板冲压成型，单轮承重满足架体满载时的载荷冗余要求。不同于固定式的墙面工具挂板，这款移动吊架不需要在墙面打孔安装，对于租赁厂房、需要频繁调整工位布局的柔性生产线、临时维修作业点来说，省去了墙面安装的施工成本，也不会破坏厂房墙面结构。在实际使用场景中，维修班组可以将常用工具全部挂置在该架体上，推移到设备维修现场后锁定脚轮，所有工具就近挂在作业点旁，

　　不需要反复往返工具柜取放工具，大幅缩短维修作业的准备时间；装配生产线旁布置该架体，可将工位常用的装配工具、辅料挂具分类悬挂，替代传统的桌面工具盒，释放工作台面的操作空间，同时让工具摆放一目了然，减少寻找工具的无效时间。设计时还考虑了架体的通过性，整体宽度控制在常规车间通道、设备检修门的通行宽度范围内，推移时不会出现卡滞，框架的边角位置全部做圆角打磨处理，避免推移过程中剐蹭人员或者周边设备。挂板的黄色涂装符合车间安全色的使用规范，在光线不足的车间角落也能清晰识别架体位置，减少碰撞风险。框架的管材选用常规规格的工业方管，不需要定制特殊截面材料，加工时可直接采用常规的切割、焊接工艺制作，降低加工制造成本，后期如果出现局部构件损坏，也方便采购同规格材料维修替换。
