法兰连接三通式流体控制阀体结构

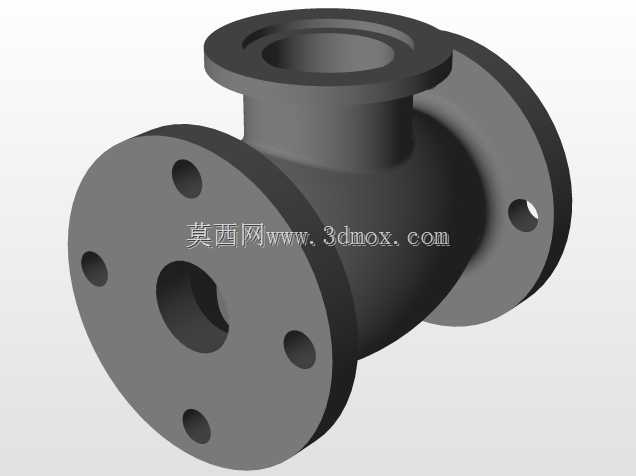

　　在工业流体输送管网的支路布设、介质换向分流场景中，这类三通法兰阀体是管路系统里的核心承压壳体部件，常见于化工介质输送、市政给排水、暖通循环水、蒸汽输配等管路节点，承担着改变介质流向、实现支路分流合流的基础承载作用，是三通类控制阀的主体外壳结构。从结构设计逻辑来看，该阀体采用三端法兰连接的结构形式，三个接口端均设置带螺栓通孔的连接法兰，法兰端面的密封面平整度、螺栓孔的位置度公差直接决定了管路连接后的密封可靠性，建模过程中需要严格匹配对应压力等级的法兰尺寸规范，保证螺栓孔的中心圆直径、孔位角度、法兰厚度都符合通用管路连接标准，避免现场安装时出现孔位错位、密封面压合不严的问题。阀体的主体流道采用等径过渡设计，三个连通口的流道内径保持一致，

　　减少介质在腔体内的转向阻力，避免介质在腔体内形成涡流区造成压损过大，同时流道与法兰接口的过渡位置做了圆弧倒角处理，既可以降低介质冲刷造成的局部磨损，也能减少铸造过程中应力集中导致的壳体开裂风险。从安装边界来看，三个法兰端的朝向决定了该阀体的安装空间需求，垂直向上的接口与水平方向两个接口呈正交布置，安装时需要预留法兰螺栓的操作空间，尤其是水平方向两个法兰的侧方，要留出足够的扳手操作距离，垂直向上的法兰上方也要预留对应执行器或者管路连接的安装余量，避免现场安装时出现空间干涉。阀体的壁厚设计需要匹配对应的公称压力等级，承压壳体的壁厚要满足强度要求，同时在流道转向的腔体位置做局部加厚处理，因为介质转向时该位置会承受持续的介质冲蚀，

　　同时也是压力波动时应力集中的区域，局部加厚可以提升阀体的整体使用寿命。在建模过程中，法兰上的螺栓孔采用圆周阵列的方式生成，需要严格控制孔的数量与中心圆尺寸，保证和同压力等级的标准法兰完全互换，法兰背面与阀体主体的连接位置设置了过渡圆角，避免直角连接造成的应力集中，也能优化铸造时的金属液流动路径，减少铸造缺陷。这类阀体作为三通阀门的主体外壳，内部后续会装配阀芯、密封件、阀杆等组件，因此建模时腔体内径的尺寸公差、腔体的同轴度都需要预留足够的装配余量，保证内部组件可以顺利装入，同时腔体内壁的粗糙度要求也需要在结构设计时明确，减少介质流动的阻力，也避免杂质在腔体内壁附着堆积。在实际管路应用中，这类三通阀体可以实现两种介质的混合输送，

　　也可以将单路介质分为两个支路输送，或者将两路介质汇合为单路输送，根据内部装配的阀芯结构不同，可以实现不同的流道通断组合，满足不同工况的流体控制需求。法兰连接的形式相比螺纹连接、焊接连接，具备拆装方便、密封可靠、适用压力温度范围广的特点，适合中高压管路的连接场景，法兰端的密封面可以根据输送介质的特性选择不同的密封形式，比如输送高温蒸汽时采用凸凹面法兰搭配金属缠绕垫片，输送水类介质时可以采用突面法兰搭配橡胶垫片，阀体的法兰结构都可以兼容这些密封形式的安装需求。从结构强度校核的角度，建模完成后需要对阀体做承压仿真分析，在公称压力的1.5倍试验压力下，阀体的最大变形量要控制在允许范围内，尤其是法兰密封面位置的变形量不能超过密封垫片的补偿能力，否则会出现密封泄漏的问题，同时螺栓孔位置的局部应力也要低于材料的许用应力，避免螺栓压紧时造成法兰局部变形开裂。
