倾斜式工业物料输送导料接料斗结构

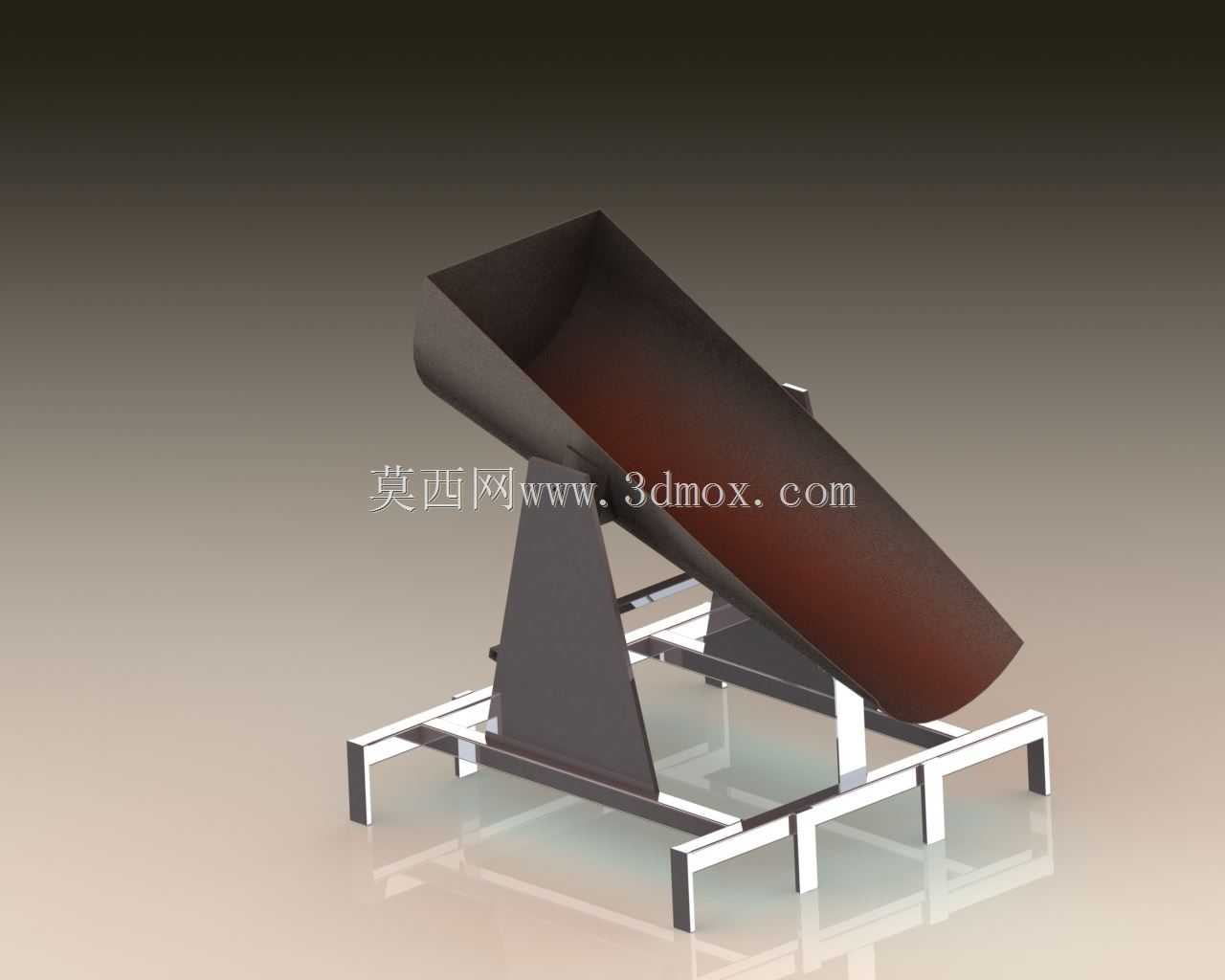

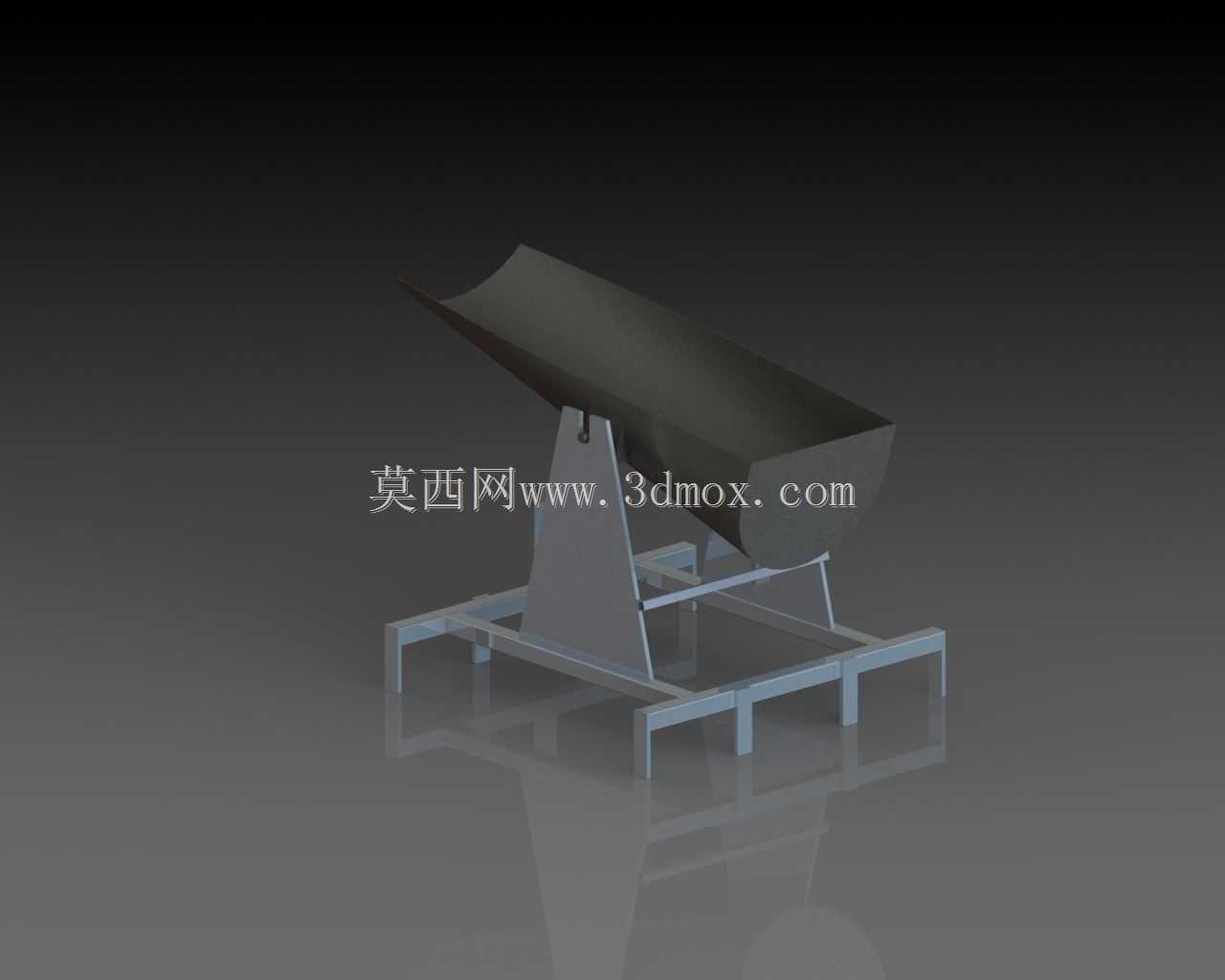

　　该导料接料装置主要应用于散状物料加工、配料输送的生产环节，常见于粮食加工、建材配料、冶金散料转运、化工粉体输送等工况场景，作为上游给料设备与下游输送、计量、加工设备之间的衔接导料结构，承担物料导向、暂存缓冲、均匀给料的核心作用，避免散状物料在转运过程中出现撒漏、偏载、堵料的问题。从结构设计来看，整体采用倾斜式槽体布局，槽体截面为上宽下窄的敞口梯形结构，进料端开口尺寸更大，方便承接上游设备落下的物料，避免物料飞溅撒出，槽身沿出料方向向下倾斜，依靠物料自身重力实现滑移输送，无需额外配置动力驱动部件，结构可靠性更高，后期维护成本更低。槽体底部采用双支撑式支架结构，支架与槽体采用焊接连接，支撑腿采用三角形稳定结构，

　　抵消槽体内物料装载带来的侧向倾覆力矩，支架底部连接框架式安装底座，底座采用型材拼接的矩形框架结构，框架上预留多组安装固定孔位，可直接通过膨胀螺栓固定在混凝土安装基础上，也可通过连接螺栓与下游输送设备的机架进行拼接固定，安装适配性较强。设计过程中重点考虑了不同物料的流动特性，槽体内壁做平滑过渡处理，无明显的直角凸起结构，减少物料在槽内的挂壁残留，针对流动性较差的粉体、含水散料，槽体倾斜角度设置大于物料自然安息角，保证物料能够依靠自重顺利滑出，不会在槽内堆积堵料。槽体的侧板与底板采用等厚板材折弯焊接成型，焊缝设置在槽体外侧，避免焊缝凸起对物料流动造成阻碍，同时也减少物料对焊缝的直接磨损，延长结构使用寿命。支撑支架的高度经过匹配设计，

　　保证出料端的下沿高度能够适配多数常规皮带输送机、振动给料机、计量配料秤的进料口高度，无需额外搭建增高平台即可完成对接，降低现场安装的改造成本。底座框架的型材选型经过载荷校核，能够承受槽体满料状态下的总载荷，同时预留一定的安全余量，避免满载状态下支架出现变形、失稳的问题。在实际工况使用中，该结构可根据现场的物料流向需求调整安装朝向，既可以作为单路给料的导料结构，也可以多台并排布置，配合计量设备实现多种物料的配比配料作业，敞口式的进料设计也方便操作人员对物料流动状态进行观察，出现大块物料卡堵时能够快速进行清理。结构整体无运动部件，日常使用仅需定期检查连接螺栓的紧固状态、焊缝是否出现开裂即可，无需复杂的润滑、维保作业，适合在多粉尘、

　　工况相对恶劣的生产现场长期使用。槽体的长度、倾斜角度可根据现场的安装空间、物料落差进行适配调整，底座的安装孔位采用长圆孔设计，允许安装过程中存在一定的位置偏差，降低现场安装的对位难度。针对磨琢性较强的物料工况，还可在槽体内壁加装耐磨衬板，衬板通过沉头螺栓固定在槽体内侧，磨损后可快速更换，无需整体更换槽体结构，进一步降低长期使用的维护成本。
