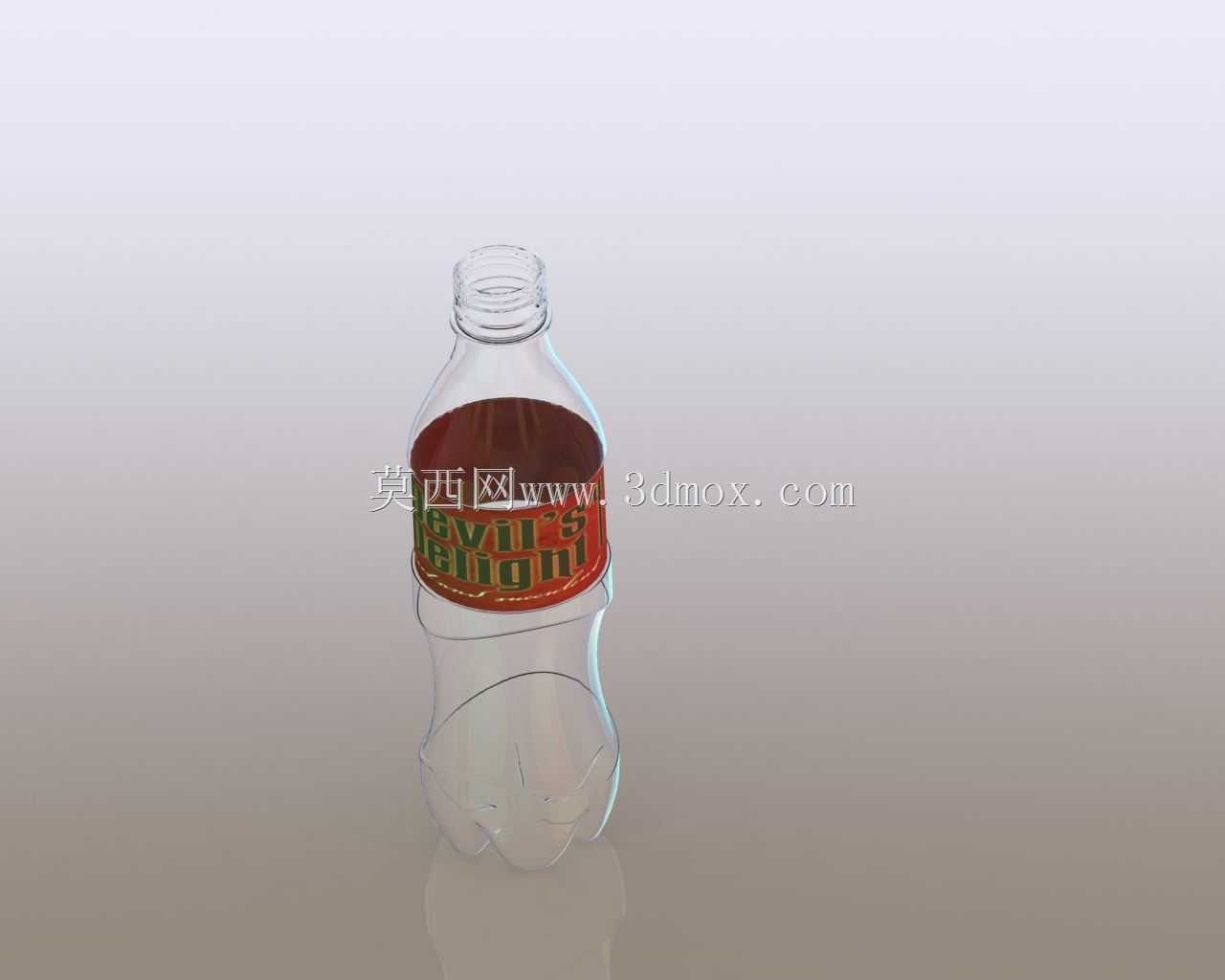

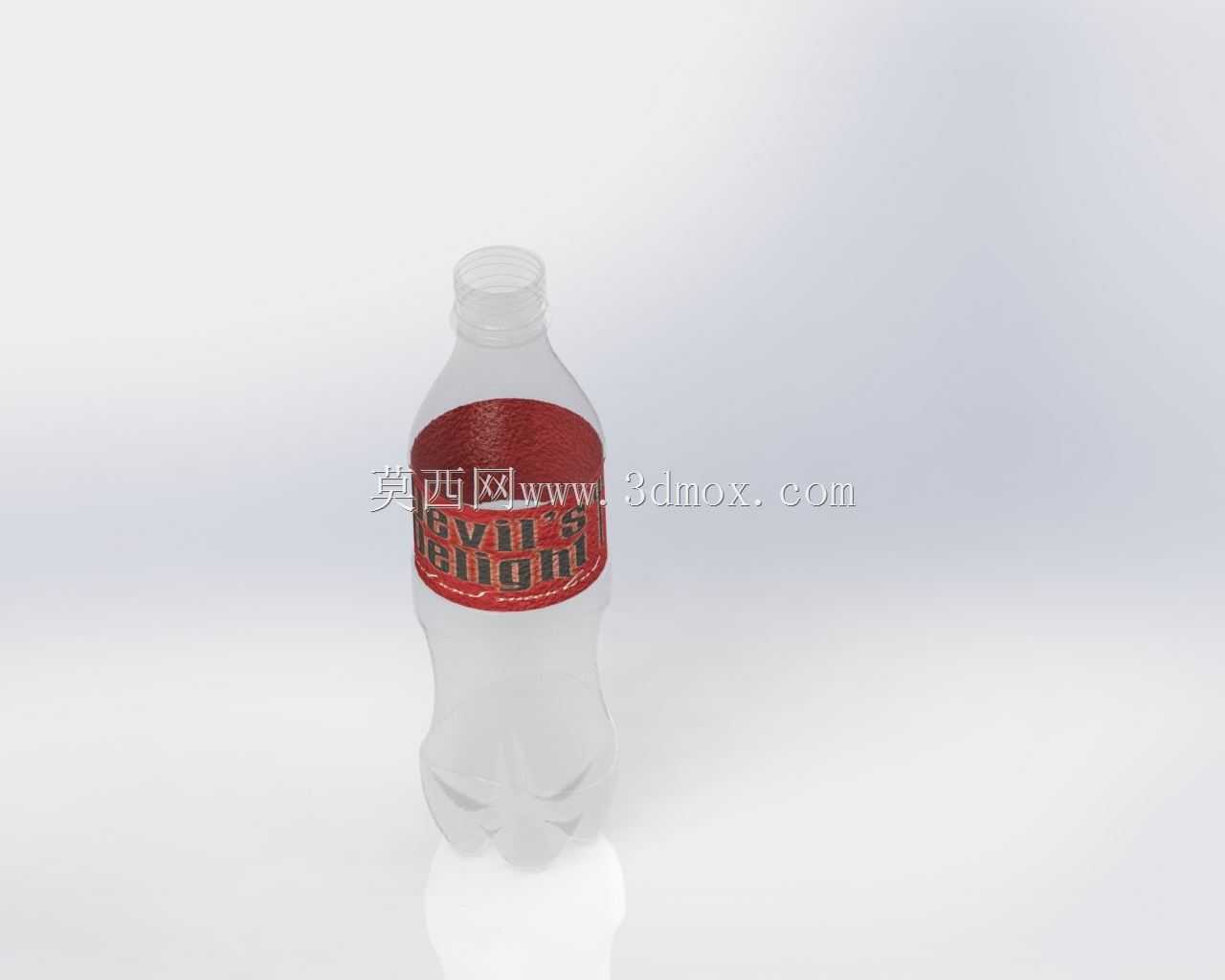

PET透明带标签饮料瓶三维结构设计

　　日常快消品流通领域里，PET饮料瓶是应用覆盖范围极广的一次性包装载体，从街边便利店的冷藏柜到商超的饮品堆头，再到自动售货机的出货滑道，这类容器需要适配从灌装生产线、物流运输、终端陈列到消费者手持使用的全链路场景，每一处结构细节都对应着实际使用环节的硬性要求。做这个瓶体的三维结构设计时，首先要捋顺全流程的约束边界，不能只盯着外观造型做曲面，得把每个环节的受力、适配要求都嵌进建模逻辑里。先看瓶口部分，采用标准的外螺纹结构，螺纹的牙型、导程、螺距都要匹配通用的碳酸饮料瓶盖密封规格，螺纹起始端做了15度的导向倒角，方便自动化灌装线上的旋盖头快速对位，避免出现歪盖、滑牙的密封失效问题；瓶口端面做了0.3mm的平整凸环，

　　和瓶盖内侧的密封垫片压合后能形成可靠的线密封，哪怕瓶内充入含气饮品的二氧化碳内压，也不会出现渗漏泄压的情况。瓶身的曲面设计没有做多余的花哨造型，中段的标签贴合区域特意做了直径公差控制在±0.2mm的圆柱段，保证套标机收缩标签后，标签不会出现褶皱、偏移、滑落的问题，标签区域下方的瓶身做了内凹的防滑筋结构，筋条的弧度贴合成年人手指的自然弯曲曲率，消费者单手握持时能增加摩擦力，哪怕瓶身外壁凝露也不容易打滑脱手。瓶底的五瓣花瓣式内凹结构是整个瓶体结构强度的核心，这个结构不是为了造型美观，而是通过曲面的弧度分散瓶内的内压，尤其是含气饮品在高温环境下内部压力升高时，花瓣状的加强筋能把应力均匀传导到整个瓶底，避免瓶底出现鼓包、爆裂的问题；

　　同时五瓣结构的支撑点能让瓶体在平面上放置时保持稳定，哪怕灌装线的输送链板有轻微震动，瓶体也不会出现倾倒歪斜的情况。建模过程中，瓶身的壁厚做了梯度设计，瓶口螺纹段因为要承受旋盖的扭矩，壁厚设置为1.2mm，瓶身主体段壁厚控制在0.8mm，在保证结构强度的前提下尽可能减少PET原料的用量，符合快消品包装的轻量化要求；瓶底的拐角处做了R5的圆角过渡，避免吹塑成型时出现应力集中导致的开裂问题，也能减少运输过程中磕碰造成的瓶底破损。整个瓶体的外形尺寸适配常规的500ml灌装容量，整体高度控制在230mm，瓶身最大直径66mm，能兼容市面上绝大多数的自动售货机货道、冷藏柜陈列格以及常规的物流周转箱尺寸，

　　不需要为了这个瓶型单独调整现有流通环节的设备参数，降低了饮品生产企业的供应链适配成本。做这类包装容器的三维设计，最容易踩的误区就是只追求外观的独特性，忽略了上下游环节的适配要求，比如如果瓶身的防滑筋做的太突出，就会导致套标时标签被筋条顶起出现气泡，如果瓶底的内凹深度不够，灌装后内压顶出瓶底就会导致瓶体放不稳，如果瓶口的螺纹公差控制不好，就会出现批量的密封不良问题。这个模型在曲面建模时，所有的过渡曲面都做了曲率连续处理，吹塑成型时不会出现料流分布不均导致的局部壁厚过薄问题，瓶身的合模线位置做了0.1mm的微凸处理，方便后续的飞边修剪工序，不会在瓶身留下明显的合模痕迹影响外观质感。从结构设计的角度看，这类看似简单的塑料瓶体，每一处曲面、每一个尺寸、每一处倒角都对应着实际生产、流通、使用环节的具体需求，没有多余的设计，也没有遗漏必要的功能结构，是快消品包装结构设计里非常典型的参考案例，能给同类包装容器的三维建模提供结构逻辑上的参考，尤其是在壁厚梯度设置、加强筋布局、密封结构设计这些细节上，都贴合实际量产的工艺要求，不是只能看效果的外观模型，而是能直接对接吹塑模具开模、灌装线适配验证的结构化三维模型。
