环形混凝土构件浇筑成型工装模具

　　在市政管网、检查井配套、小型预制构件厂的生产场景里，这类环形混凝土浇筑模具是预制混凝土环类构件的核心成型工装，日常主要用来批量生产截面规整的圆筒形混凝土环，这类构件常作为检查井井圈、管线接驳套环、小型设备基础配重环使用，相比现场支模浇筑的作业方式，采用定型模具预制的构件尺寸一致性更好，外观成型质量稳定，能大幅减少现场抹灰、修边的后续工作量。

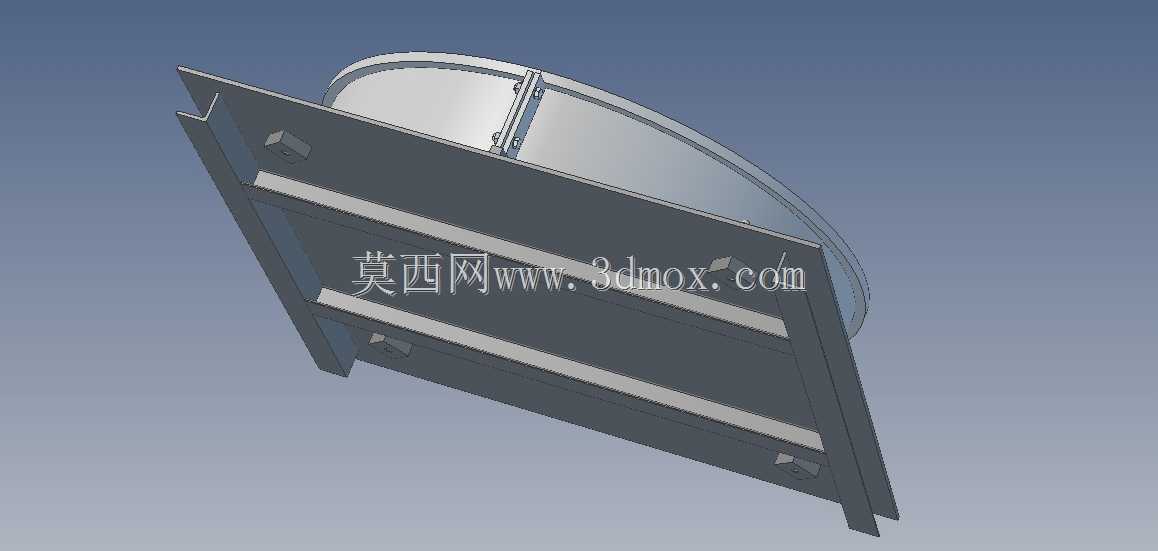

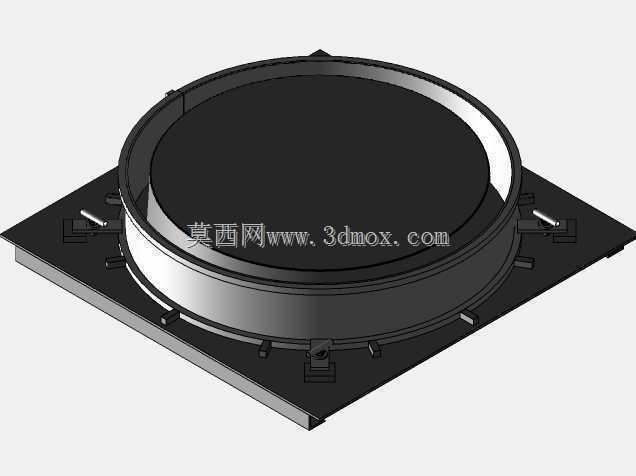

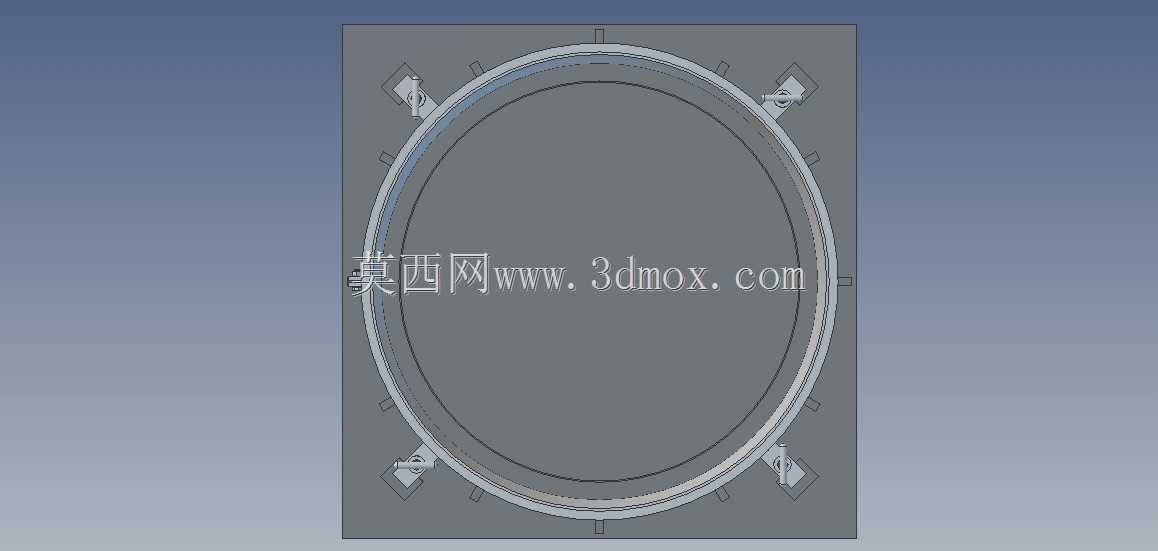

　　整套模具采用下承式底板加围合式模腔的结构设计，底部是一块正方形的安装承载底板，作为整个模具的安装基准面，所有模腔组件、锁紧机构都集成固定在这块底板上，底板的平面度直接决定了成型后混凝土环的端面平整度，设计时底板厚度需要根据浇筑时混凝土的侧压力、振捣产生的动载荷核算，避免长期使用后出现中部下凹变形，导致成型构件端面翘曲、拼接时出现缝隙。模腔部分采用内外双层圆筒结构，内层圆柱模芯和外层环形围板之间的间隙就是混凝土的成型腔，间隙尺寸直接对应混凝土环的壁厚，设计时需要提前考虑混凝土凝固后的收缩率，预留合适的尺寸余量，避免构件脱模后尺寸偏小达不到验收要求。

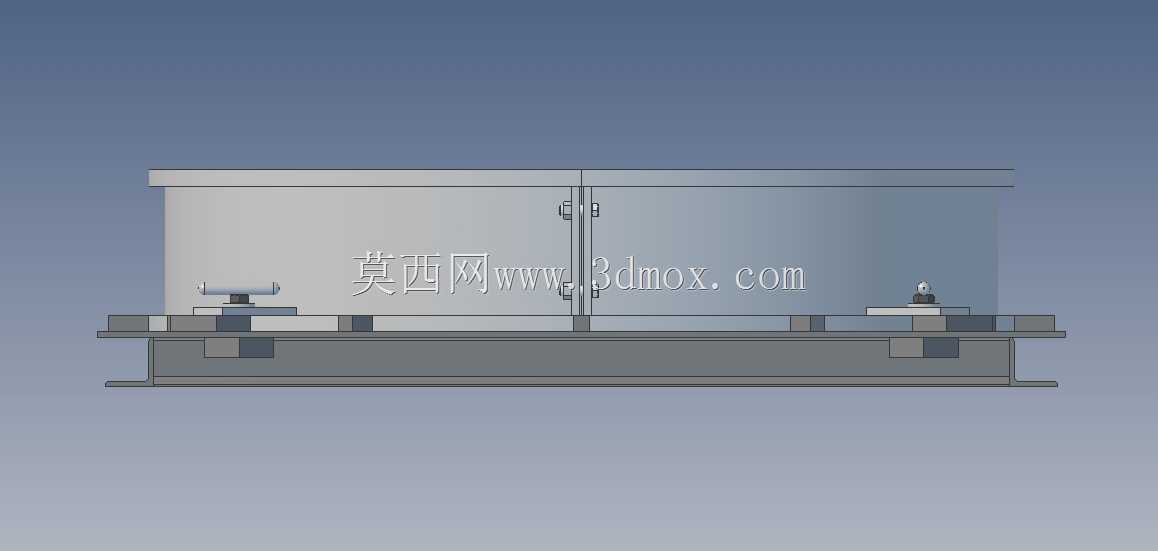

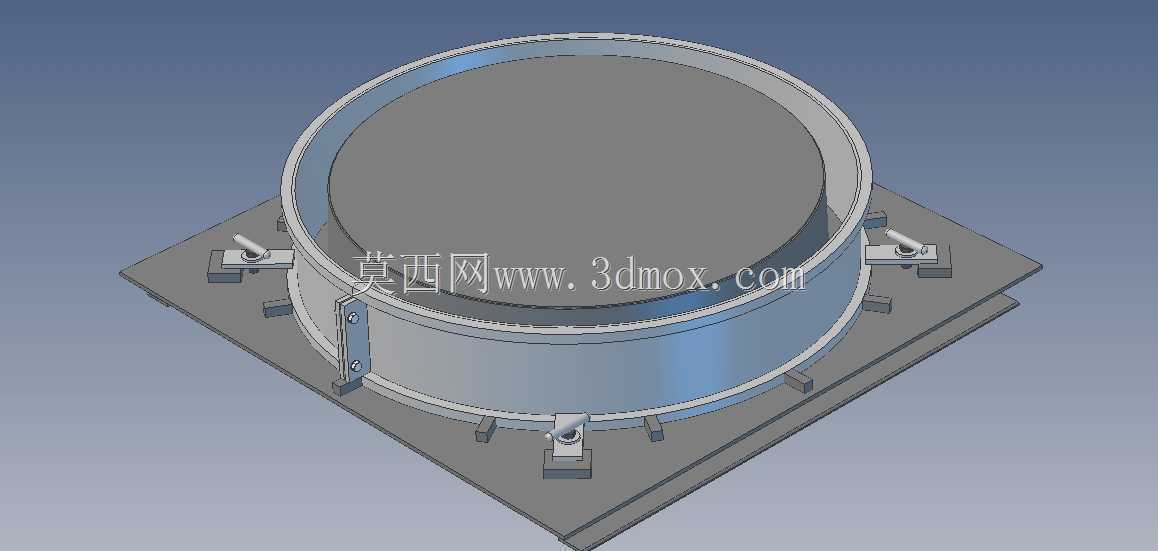

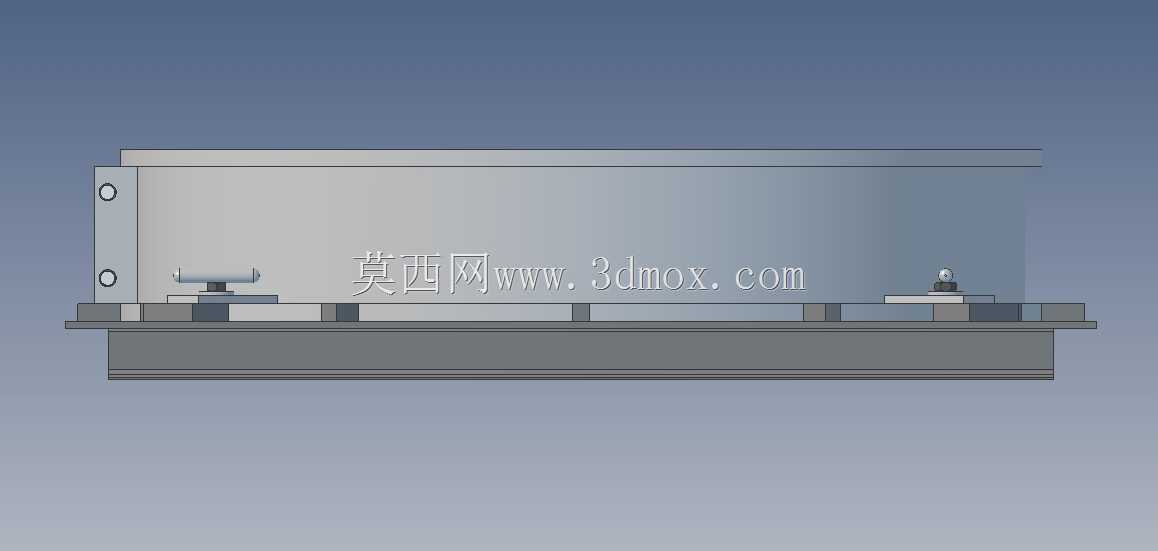

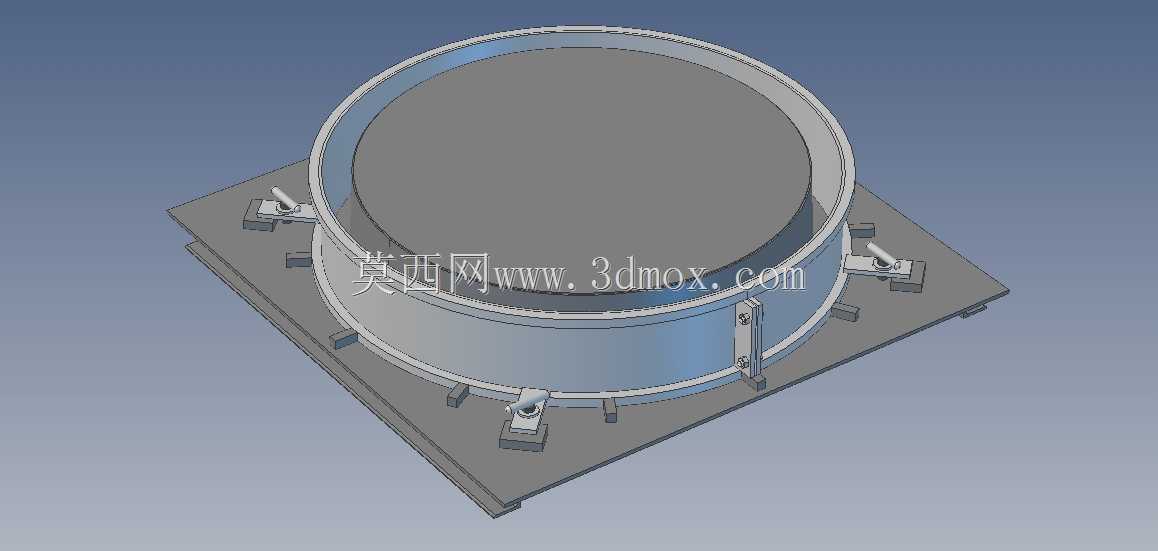

　　锁紧机构分布在正方形底板的四个边侧位置，采用快速夹钳配合合页式围板的结构，外层围板不是整圈封闭的圆筒，而是做了分体式合页连接设计，其中一侧通过合页和底板上的固定座铰接，其余几个侧边搭配快速压紧夹钳，浇筑作业前只需要把围板合起，扳动快速夹钳就能把围板牢牢锁紧在定位座上，不需要额外拧螺栓固定，拆模的时候只需要松开所有夹钳，顺着合页转轴翻开围板就能顺利取出凝固好的混凝土构件，相比传统螺栓锁紧的钢模具，这套快锁结构能把单批次的装模、拆模时间压缩六成以上，很适合小批量多批次的预制构件生产场景。

　　模芯部分采用整体式圆柱结构，底部通过定位销和底板精准定位，保证模芯和外层围板的同轴度，避免出现成型的混凝土环壁厚不均的问题，模芯的外壁和围板的内壁都做了光滑的表面处理，设计时还预留了微小的脱模斜度，一般控制在千分之三到千分之五的区间，既不会影响构件的尺寸精度，又能大幅降低脱模时的摩擦阻力，减少构件表面被拉毛、缺角的概率。在围板和模芯的底部接触位置，还设计了一圈嵌入式的密封胶条槽，安装密封胶条后可以避免浇筑振捣时混凝土的浆液从底部缝隙漏出，减少构件底部出现蜂窝、麻面的质量问题。

　　安装使用的时候，整套模具只需要放置在平整的硬化预制场地上即可，不需要额外做地脚固定，因为底板本身的重量加上浇筑后混凝土的重量足够抵消振捣时产生的振动力，不会出现模具移位的问题。作业前先在模腔内壁均匀涂刷脱模剂，合紧围板并锁好所有快速夹钳，检查密封位置没有缝隙后就可以浇筑搅拌好的混凝土，浇筑过程中配合插入式振捣棒逐层振捣，排出混凝土内部的气泡，等混凝土达到脱模强度后，先松开所有侧边的快速夹钳，翻开外层围板，再用吊装设备轻轻起吊模芯，就能取出完整的混凝土环构件，整个作业流程不需要复杂的辅助工具，普通工人经过简单培训就能熟练操作。

　　从结构设计的冗余度来看，这套模具的锁紧夹钳选型是按照浇筑时最大侧压力的1.5倍做的安全系数核算，长期反复使用也不会出现夹钳变形、锁紧失效的问题，围板和模芯的板材厚度也考虑了日常磕碰、混凝土粘附后敲击清理的受力需求，正常维护使用的情况下可以完成上千次的浇筑循环，相比一次性的木模板、塑料模具，长期使用的综合成本更低，也更符合预制构件厂绿色生产的要求。在实际生产适配中，这套模具还可以根据需要生产的混凝土环的直径、壁厚、高度参数，调整模芯直径、围板直径以及模腔的轴向高度，适配不同规格的环形混凝土构件生产需求，不需要重新更换整套底板和锁紧机构，只需要更换模腔部分的组件就能完成不同规格产品的生产切换，柔性适配能力较强。
