Φ22圆管型材快装夹持固定结构

　　这款夹持结构主要针对外径22mm的圆形管材与C型槽型材的快速连接场景设计，在模块化工业机架、生产线旁侧管路布设、轻型物料挂装支架、户外临时管线固定等场景中都有很高的适配性。日常生产现场经常会遇到需要在现有型材机架上加装气路管路、线缆护管、小型物料挂杆的需求，传统的抱箍固定需要在型材上打孔、穿装螺栓，不仅安装效率低，还会破坏原有型材的防腐层，后期调整位置时留下的安装孔也会影响机架整体整洁度，这款夹持结构正是针对这类痛点做的定向优化。

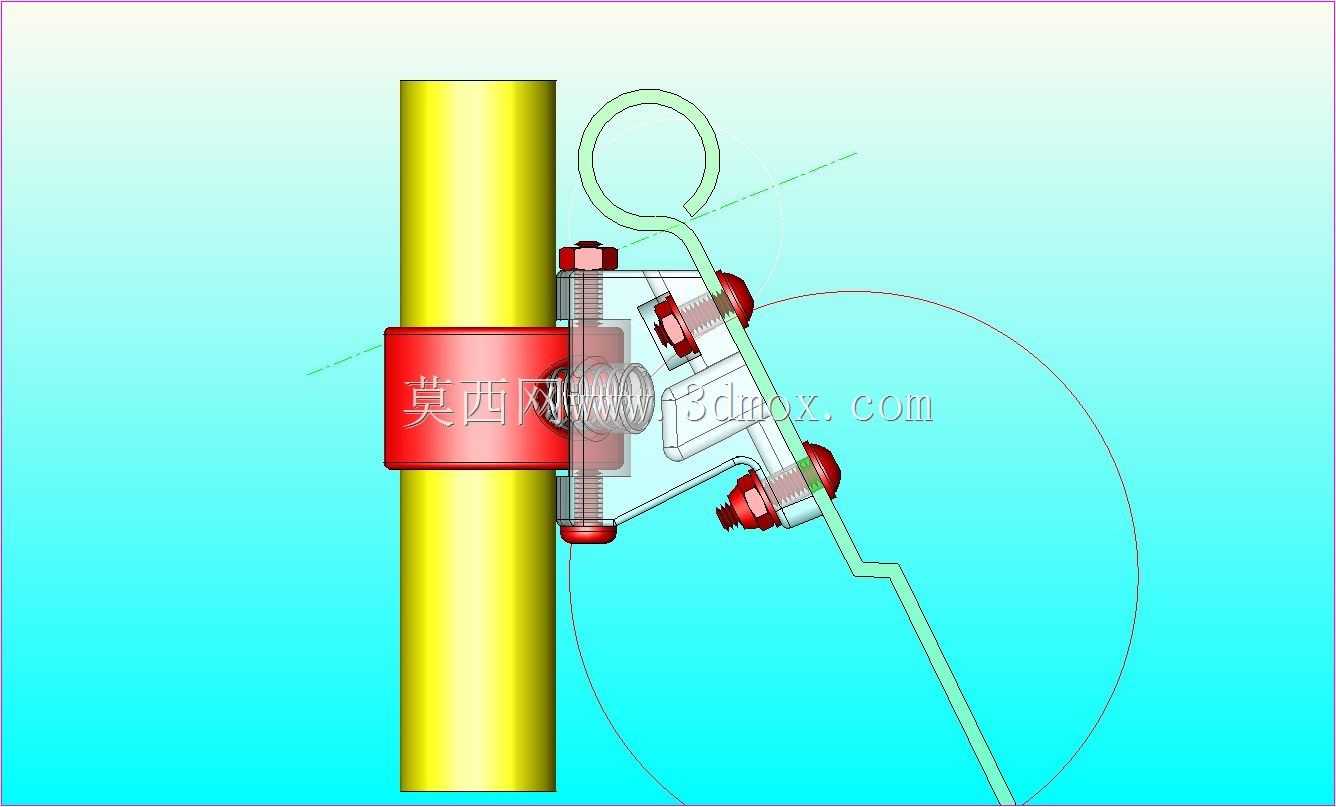

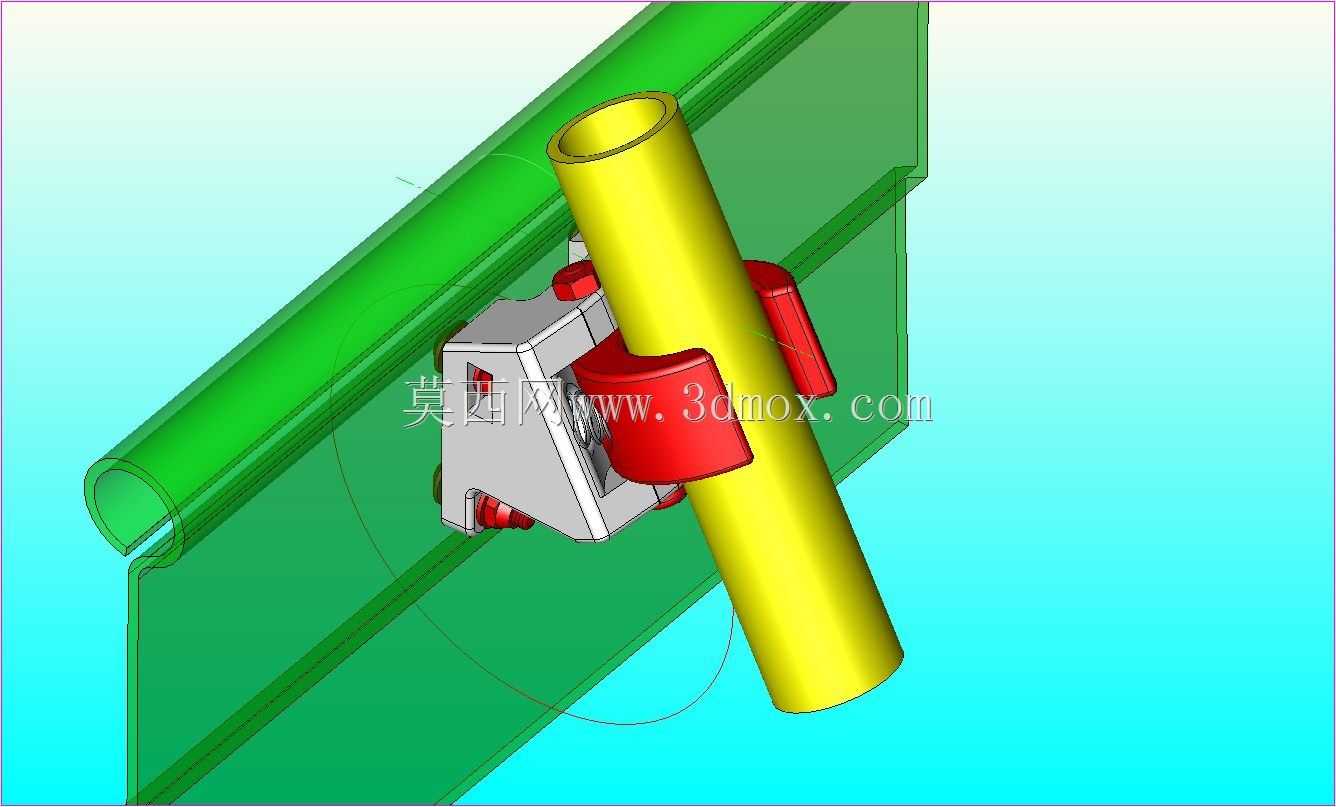

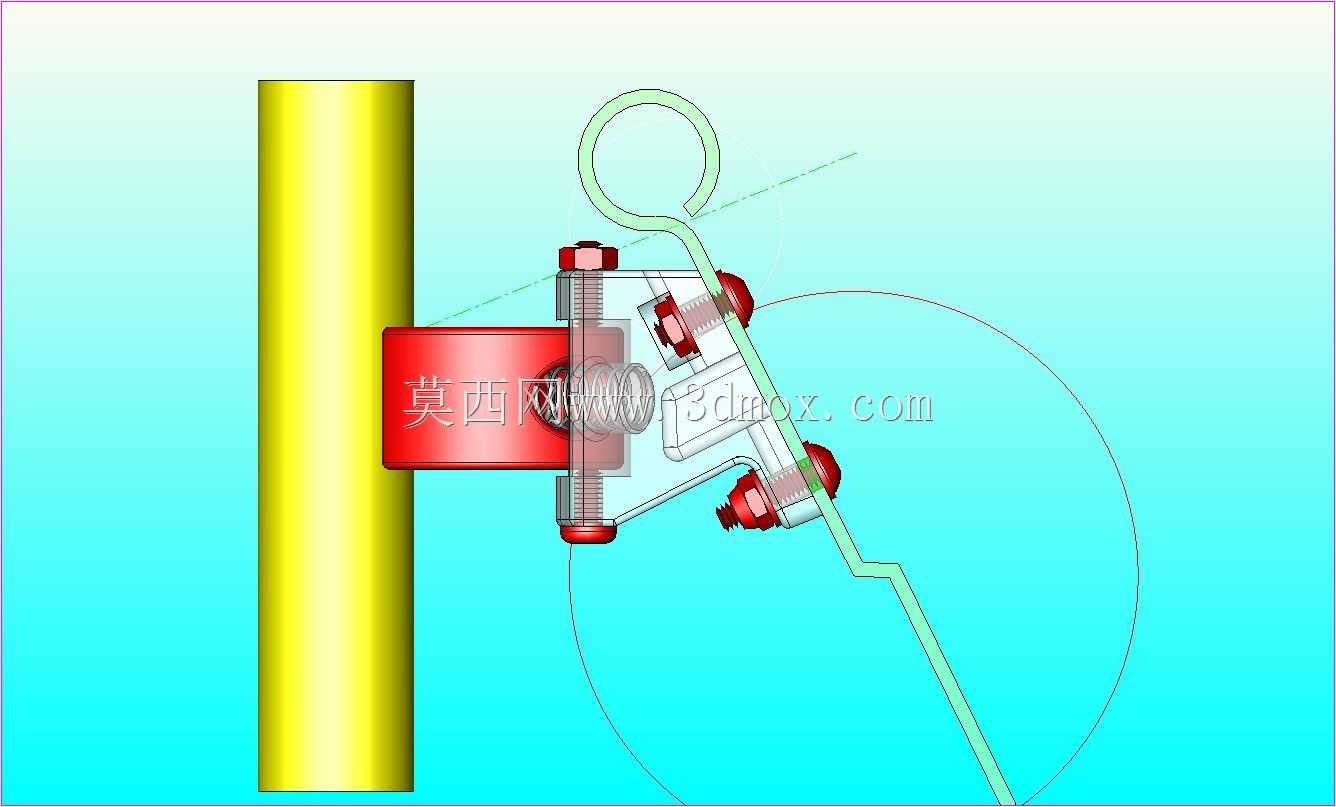

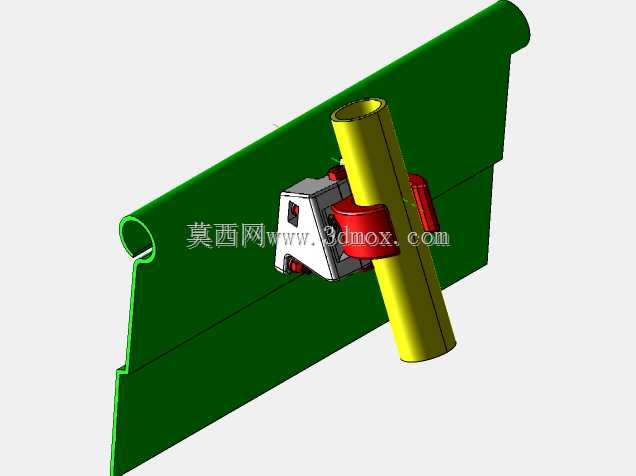

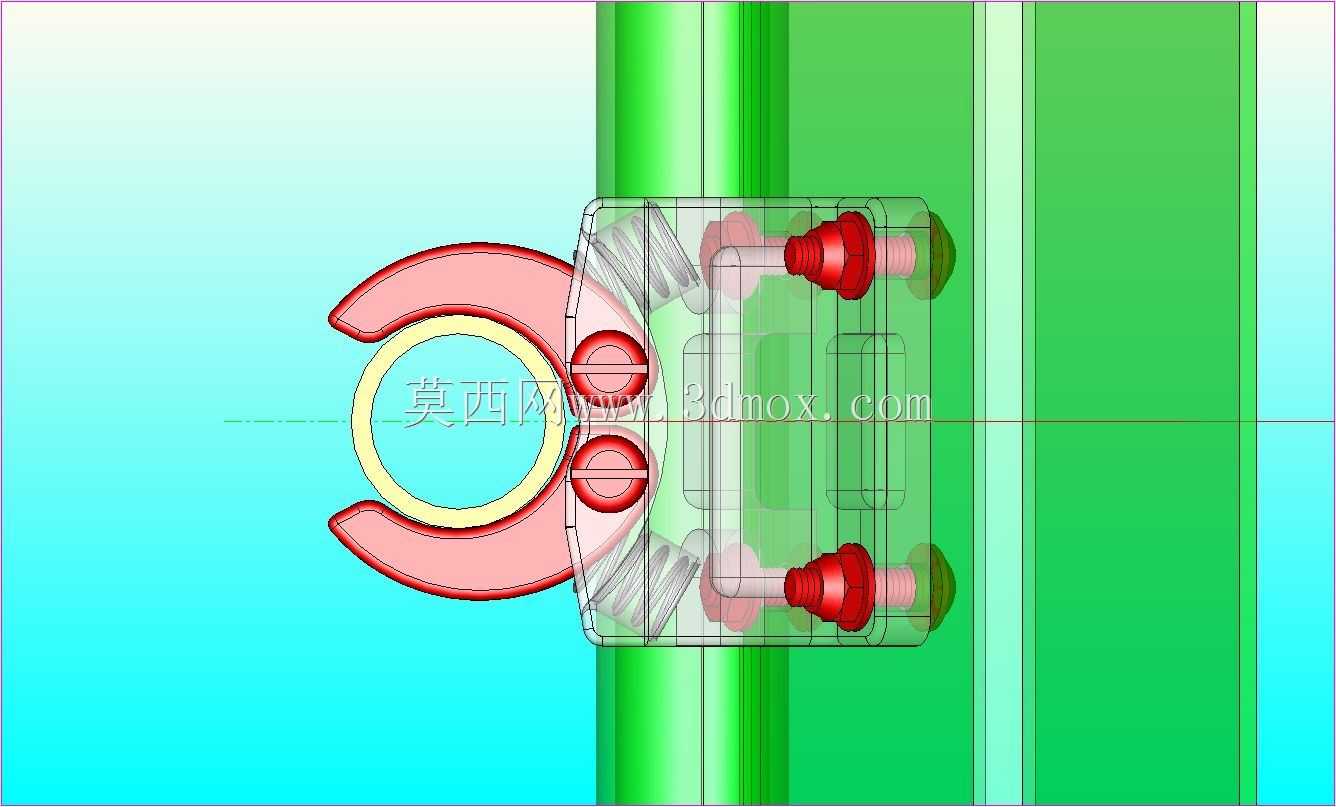

　　从功能实现逻辑来看，整个夹持组件分为型材卡接侧与圆管抱紧侧两个功能单元，型材卡接侧的卡扣结构完全匹配标准C型铝型材的槽口尺寸，安装时不需要额外紧固件，只需要将卡扣对准型材槽位推入，旋转侧面的红色锁紧旋钮就能完成与型材的固定，整个安装过程不需要额外工具，单人十秒内就能完成固定操作。圆管抱紧侧采用对开式弧形抱爪结构，弧形内面的曲率完全贴合Φ22圆管的外轮廓，抱爪与圆管接触的位置做了细微的网格防滑纹路处理，当锁紧旋钮拧紧时，抱爪会均匀包覆在圆管外壁，不会出现单点应力集中导致圆管变形的问题，同时能提供足够的静摩擦力，避免圆管出现轴向滑动或者周向转动。

　　设计过程中重点考量了安装边界的适配性，整个夹持组件在型材上安装完成后，突出型材表面的厚度控制在28mm以内，不会占用过多的机架旁侧空间，在密集布管的场景下也不会出现相邻夹持件互相干涉的问题。圆管抱紧侧的开合行程做了1.5mm的冗余设计，即使圆管外径存在±0.5mm的制造公差，也能顺利装入并完成抱紧，不会出现公差适配不良导致装不上或者夹不紧的问题。侧面的锁紧旋钮采用翼型结构设计，旋钮的边缘做了圆角钝化处理，操作人员徒手就能拧动，不需要借助扳手或者螺丝刀，在高空作业或者狭小空间作业的场景下，这种无工具安装的特性能大幅降低操作难度。

　　结构材质选择上，主体承载部分采用增强尼龙材质注塑成型，相比金属材质的夹持件，重量降低了60%以上，不会给型材机架带来额外的负重，同时尼龙材质自带的阻尼特性能有效缓冲设备运行时产生的微振动，避免长期振动下锁紧结构出现松脱。红色的锁紧旋钮采用ABS材质制作，醒目的颜色也方便现场运维人员快速识别锁紧点位，后期调整管路位置时能快速找到操作点。整个组件没有零散的小零件，所有结构件都通过内置的连接筋连为一体，安装过程中不会出现零件掉落丢失的问题，尤其适合在流水线不停机的状态下做临时加装调整。

　　在实际使用场景中，这款夹持件除了固定圆管之外，也可以适配同外径的电缆护套管、轻型气动推杆、传感器安装杆等部件，在3C生产线的传感器支架搭建、仓储货架的标签杆固定、农业大棚的骨架连接等场景下都能通用。设计时特意规避了突出的棱角结构，所有外露的边缘都做了R2以上的圆角处理，在人员经常走动的机架旁侧安装时，不会出现剐蹭衣物或者磕碰受伤的隐患。夹持力的设计也做了反复校核，单个夹持件垂直方向能承载5kg的静载荷，完全满足轻型管路、小型传感器、标识牌的挂载需求，同时锁紧力不会过大导致薄壁圆管出现压痕变形，针对壁厚0.8mm以上的薄壁圆管也能安全使用，不会出现夹裂管材的问题。
