吊灯线缆防护固定罩结构设计

　　在室内照明工程的吊装灯饰安装场景中，线缆穿出吊顶面后的防护与固定一直是容易被忽略的细节节点，这款吊灯电缆罩正是针对该场景开发的结构件，主要承担吊顶开孔遮蔽、线缆导向防护、吊线承重锁紧三类核心功能。从实际安装工况来看，家装或商装场景中吊顶预留的穿线孔往往存在边缘毛糙、尺寸偏差的问题，裸露的线缆长期与开孔边缘摩擦容易出现绝缘层破损，同时吊线与灯饰主体的连接节点如果直接外露，既影响整体观感，也容易积灰受潮引发接触隐患，这款罩体的圆盘形底座刚好可以覆盖常规80-120mm直径范围内的吊顶穿线孔，将开孔边缘完全遮蔽在罩体下方，避免线缆与硬质开孔边缘直接接触。

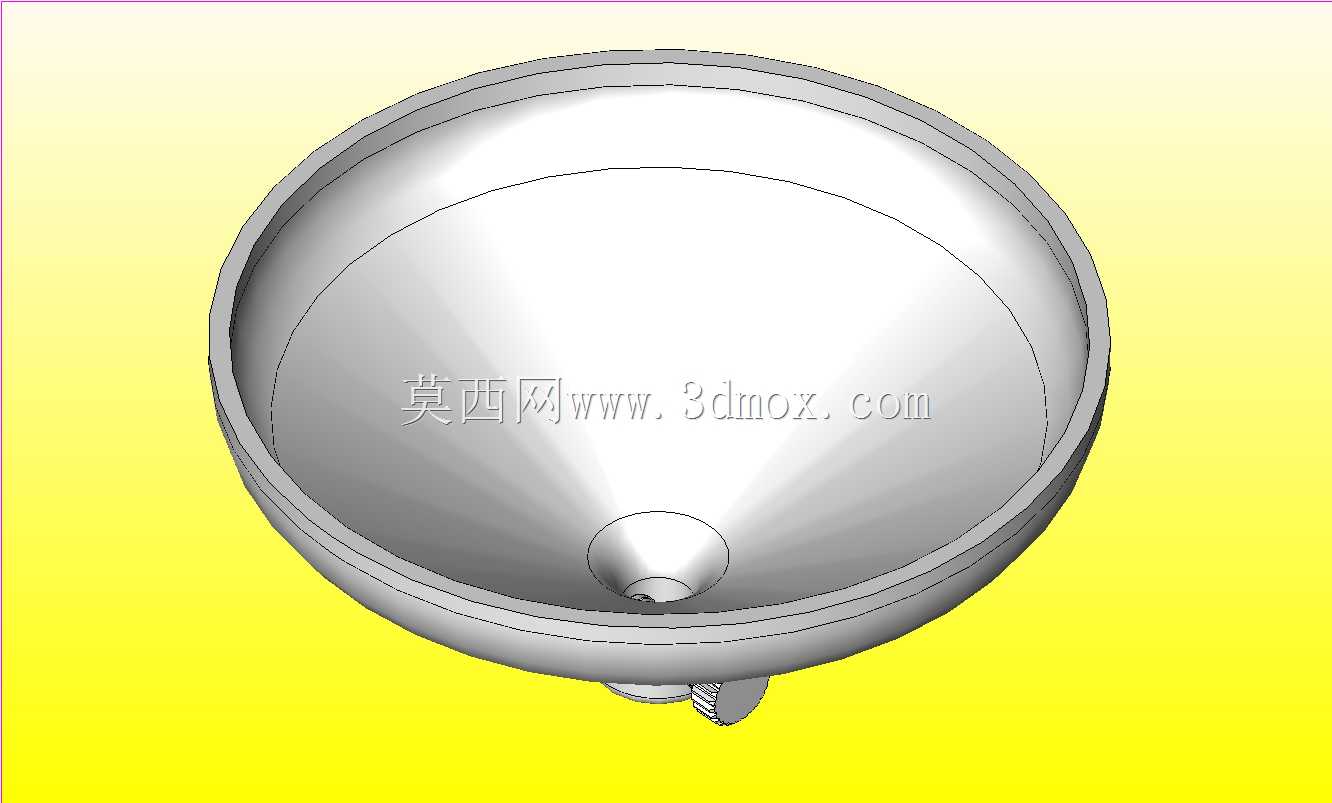

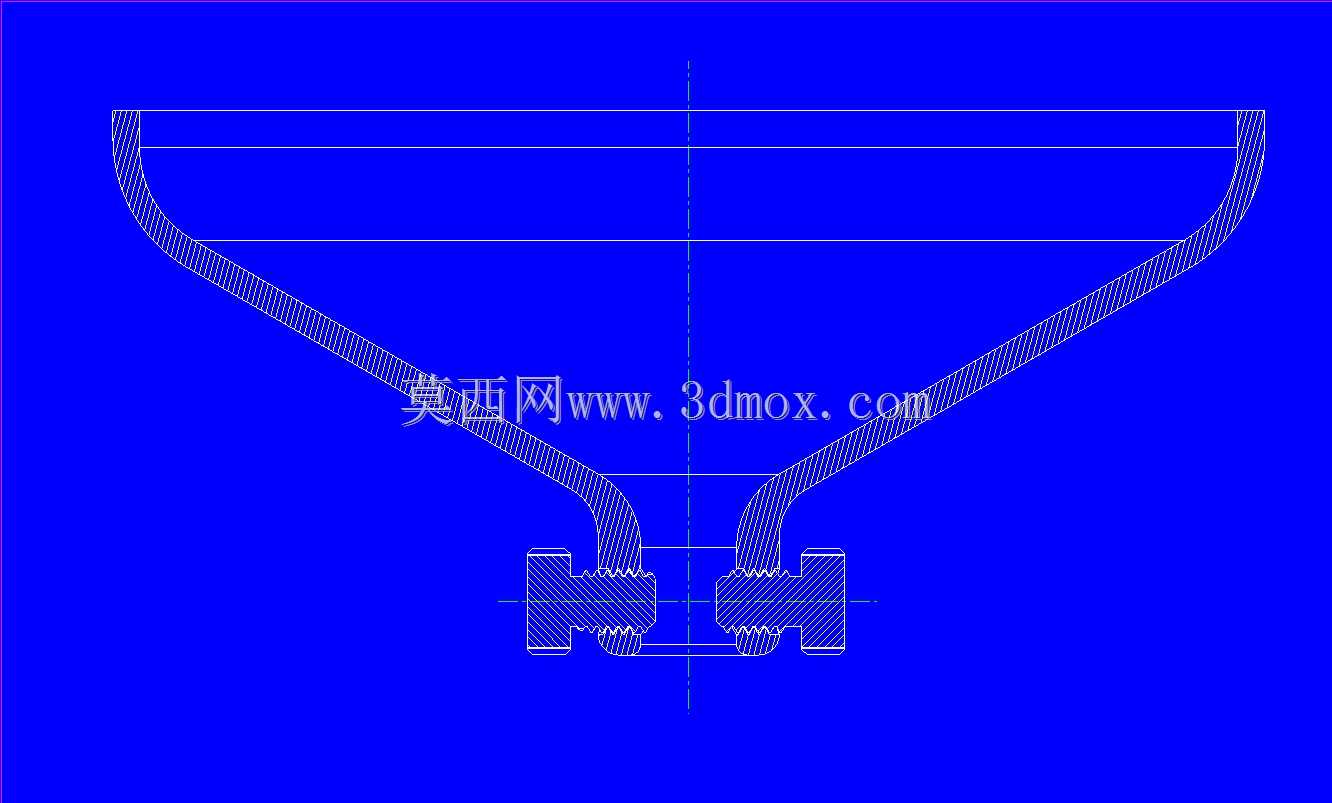

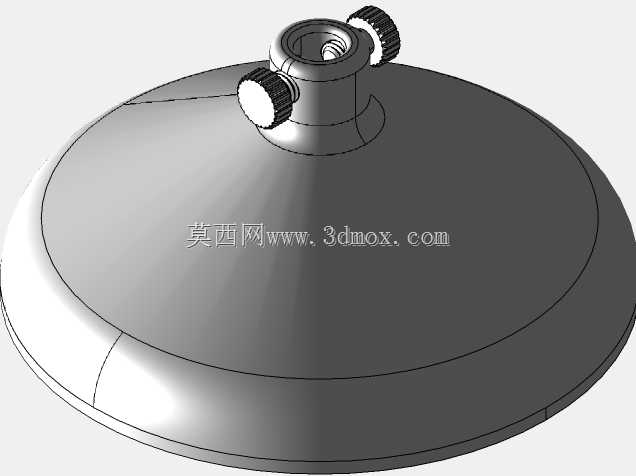

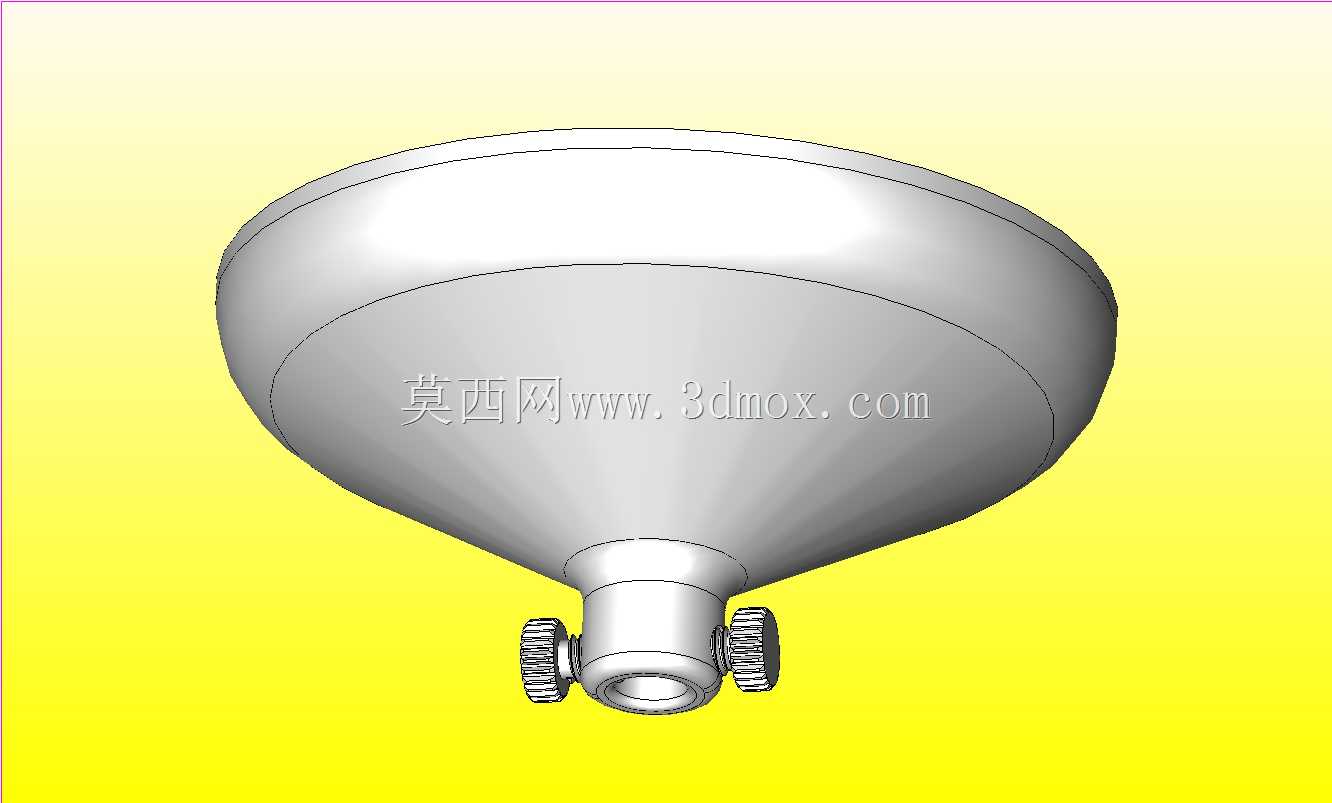

　　结构设计上，罩体采用圆盘形薄壳主体加中心凸台的组合构型，圆盘边缘做了小弧度卷边处理，安装后与吊顶饰面贴合紧密，不会出现翘边缝隙，避免飞虫、灰尘从罩体边缘进入吊顶内部。中心凸台部分集成了线缆穿入通道与双侧锁紧结构，两个对称布置的滚花锁紧旋钮采用螺纹进给的锁紧方式，旋钮端部做了圆弧钝化处理，锁紧时不会划伤线缆外护套，操作人员无需额外工具，徒手旋转旋钮即可完成线缆的夹紧固定，夹紧力可以根据线缆外径灵活调整，适配常规0.5-2.5平方的照明供电线缆以及承重吊线的固定需求，能够承受常规5kg以内吊灯的吊装载荷，不会出现线缆滑移下坠的问题。

　　从安装边界来看，罩体整体高度控制在45mm以内，凸台外径32mm，不会占用过多吊顶下方的视觉空间，适配绝大多数吸吊式吊灯的安装尺寸要求，安装时无需额外定制转接件，直接将线缆从吊顶穿出后穿过罩体中心孔，调整好吊灯吊装高度后拧紧两侧锁紧旋钮，再将罩体底座推至贴合吊顶饰面即可完成安装，整个过程无需复杂操作，普通水电安装人员即可快速完成作业。

　　设计过程中重点考量了不同安装场景的适配性，罩体内腔预留了足够的接线余量空间，线缆穿入后可以在腔体内完成接线端子的压接与绝缘处理，无需额外增设接线盒；圆盘底座的壁厚控制在1.2mm，既保证了整体结构刚度，安装后不会出现按压变形，也尽可能控制了零件自重，避免额外增加吊顶的承载负担。双侧锁紧旋钮的滚花纹理做了防滑优化，即使安装人员佩戴劳保手套操作也能顺利施力，不会出现打滑拧不紧的情况；旋钮的螺纹行程做了限位设计，拧到最大夹紧位置时不会出现螺纹脱扣的问题，长期使用也不会因震动出现旋钮松动。

　　在实际工程应用中，这类电缆罩除了家用吊灯场景外，也可适配吊装式工矿灯、吊装投影仪、吊装装饰挂件等需要从吊顶穿线固定的吊装设备，只要穿线孔径在罩体覆盖范围内、吊装载荷在结构承重范围内均可通用，结构本身没有复杂的异形曲面，不管是采用注塑工艺批量生产还是采用钣金冲压工艺加工都能快速实现，零件的装配关系简单，没有易损小零件，长期使用的维护成本极低。罩体的外表面做了哑光处理，不会反射照明光线产生眩光，能够适配不同装修风格的饰面效果，不会因为配件突兀影响整体装修的视觉一致性。
