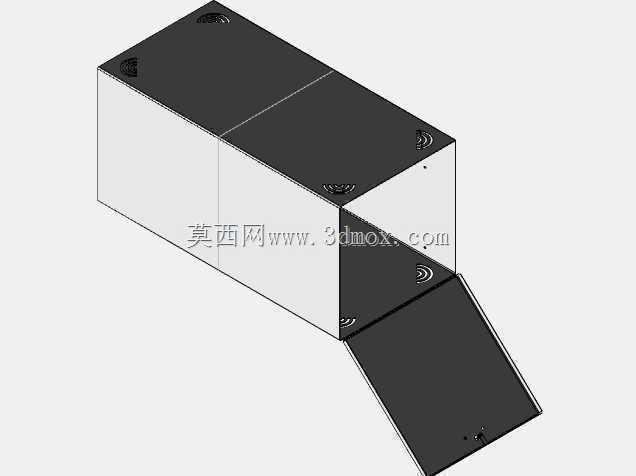

双开门金属防护储物柜体结构设计

　　这款双开门金属柜体的设计，最初是面向车间现场零散工装、小型检测量具的定点存储需求落地的，在做结构方案的时候，首先要考虑的就是车间地面常有切削液飞溅、金属粉尘漂浮的工况，所以整体采用封闭式钣金折弯成型结构，所有拼接边都做了向内的折边处理，避免直角拼接留下的缝隙让粉尘、液体渗入柜体内部，同时折边结构也能大幅提升薄板拼接后的整体刚性，不用额外增加过多加强筋就能避免柜体满载后出现侧板鼓胀变形的问题。

　　从实际使用场景来看，这类柜体除了车间工具存储，也可作为小型工业控制元件的外置防护外壳使用，所以在设计门体结构的时候，没有采用常见的单开门方案，而是做了对开双门结构，单侧门体的开启角度可以达到120度以上，不管是存取较大尺寸的工装夹具，还是后期在柜体内部安装导轨、端子排这类电气元件，都不会因为门体开口受限影响操作。门体和柜体框架的连接采用了暗藏式合页结构，合页的安装位全部在柜体折边的内侧，从外部看不到连接固件，既避免了外部固件被磕碰损坏导致门体脱落的风险，也能减少粉尘在固件缝隙处的堆积，降低后期维护清理的工作量。

　　柜体底部设计了四个凸起的支撑脚，支撑脚的高度预留了30mm的间隙，一方面是为了让柜体底部和地面之间留出通风空间，避免车间地面潮湿导致柜体底板长期接触积水出现锈蚀，另一方面这个间隙也刚好可以满足手动液压叉车的叉齿进入，不管是车间内部移位调整，还是装车转运都不需要额外加装吊装结构，直接用叉车就能完成搬运。在做外形尺寸规划的时候，充分考虑了标准工业厂房的通道宽度限制，柜体的整体宽度控制在800mm以内，深度控制在600mm，高度控制在1000mm，这个尺寸既可以保证内部有足够的存储空间，也能在宽度1.2m的车间辅道内顺利转向移动，不会出现卡滞的问题。

　　门体的锁止结构采用了嵌入式转舌锁，锁舌的啮合深度做了15mm的设计，相比普通民用柜的浅啮合结构，在车间频繁开关门的使用强度下，不会因为长期碰撞出现锁舌脱开的问题，同时锁具的安装位做了沉台处理，锁具安装完成后表面和门体外表面齐平，不会有凸起结构在搬运过程中被剐蹭变形。柜体的门板内侧预留了安装孔位，可以根据使用需求加装文件袋、工具挂板这类附件，不需要二次打孔破坏柜体的防护涂层，用户可以根据自身的存储需求灵活调整内部存储结构。

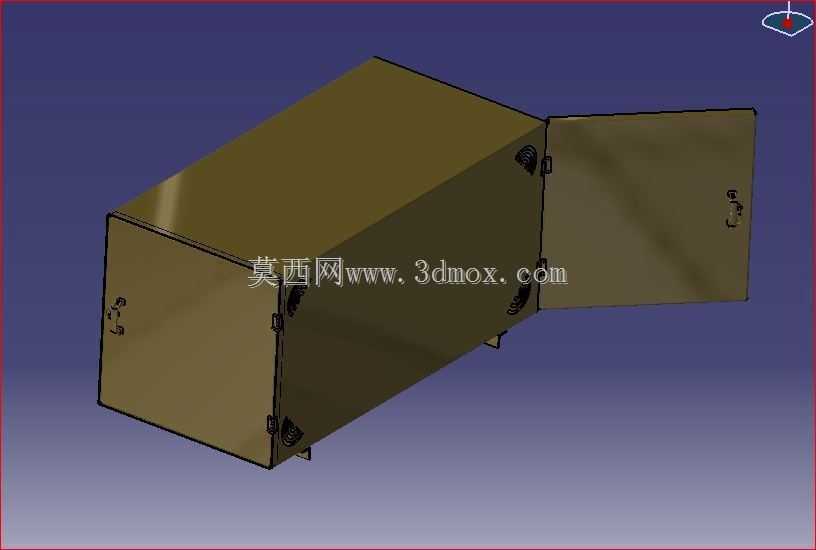

　　在做结构建模的时候，所有的折弯圆角都统一采用了钣金加工常用的R1.5内圆角，对应的折弯扣除参数完全匹配常规冷轧钢板的加工工艺，不需要后期调整工艺参数就能直接下料折弯，所有的孔位都做了中心标记，不管是激光切割还是数控冲床加工都能直接识别定位，减少加工前的图纸调整工作量。柜体的框架拼接处预留了点焊工艺缺口，焊接的时候可以从缺口处完成内部点焊，外部不会留下明显的焊疤，只需要简单打磨就能做表面喷涂处理，大幅降低后期表面处理的工作量。

　　考虑到部分场景下需要将柜体固定在地面或者设备台架上，在底部支撑脚的位置预留了M10的安装固定孔，安装孔位做了沉孔设计，固定螺栓安装完成后螺栓头不会突出支撑脚表面，不会影响柜体放置的平稳性。柜体的顶板做了微向后倾斜的角度，倾斜角度控制在3度，落在柜体顶部的粉尘、切削液会顺着倾斜面流向柜体后侧，不会在顶板表面积攒，也不会因为液体流到门体密封位置渗入柜体内部。

　　从结构强度验证的角度来看，整体采用1.5mm厚度的冷轧钢板成型后，空载状态下的柜体整体变形量小于0.5mm，内部每层搁板均匀承载50kg重量的时候，搁板的最大挠度小于2mm，完全满足工业场景下的日常存储使用需求，不会因为长期承载出现搁板下弯变形的问题。门体和柜体框架的配合间隙控制在1mm均匀间隙，开关门的时候不会出现摩擦异响，也不会因为间隙过大导致防护等级下降。
