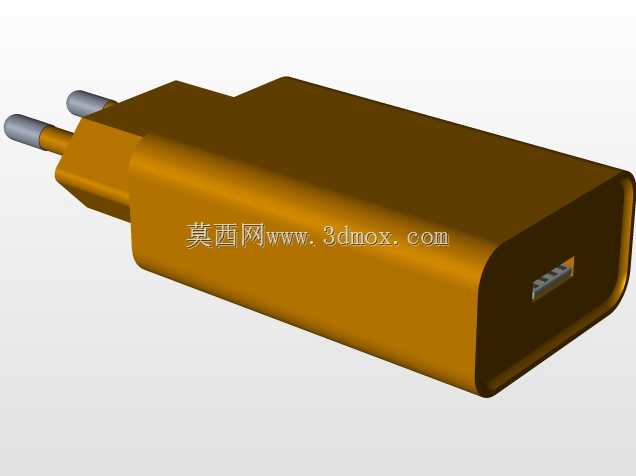

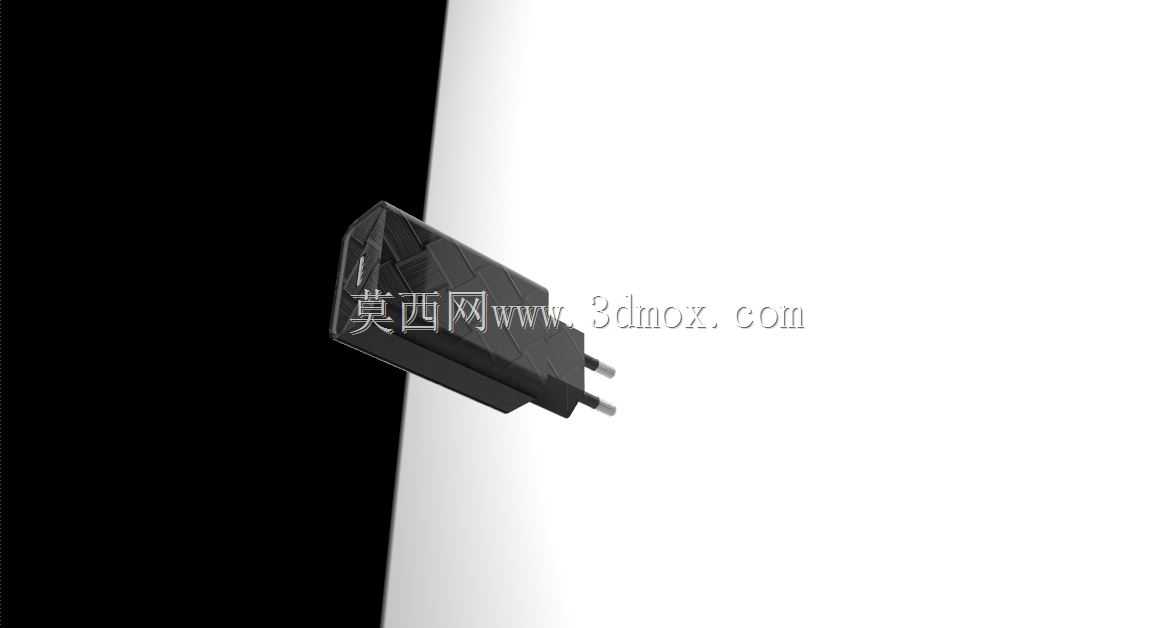

便携式两脚插墙式移动充电器结构设计

　　日常做消费电子结构设计时，这类插墙式移动充电器是很常见的品类，它的应用场景覆盖非常广，差旅途中给手机、蓝牙耳机、小型智能穿戴设备补能，居家场景下作为固定适配器给小功率数码产品供电，办公场景下插在工位墙面插座上随时给外接设备供电，甚至部分小型便携医疗设备、手持检测仪器也会用同结构的供电配件做适配。做这个结构设计的时候，首先要考虑的是插脚的受力边界，国标两脚插的插片伸出长度、插片间距、插片厚度都有明确的强制要求，插片根部和壳体的配合要做防松结构，避免多次插拔后插片歪斜、松动，导致接触不良或者插脚脱落的问题。壳体的外形尺寸要控制在合理范围，不能做的过于宽大，避免插在墙面排插的时候遮挡相邻的插座位，这是很多新手做结构设计容易忽略的安装边界问题——很多人只关注产品本身的内部堆叠，忘了实际使用时排插的插孔间距有限，壳体宽度如果超过42mm，就很容易挡住旁边的插孔，影响排插的利用率。

　　内部结构的堆叠逻辑上，要先把高压区和低压区做物理隔离，插脚进来的整流、变压部分属于高压区域，要和输出端的低压供电区做绝缘挡墙，挡墙的厚度要满足安规要求，避免高压击穿带来的安全隐患。壳体的合模线要设计在侧面居中位置，既方便注塑生产时的脱模，也能避免合模线出现在用户经常握持的顶面或者底面，影响握持手感，同时合模线位置要做美工槽处理，掩盖注塑生产时可能出现的飞边、合模错位问题，减少后期打磨、修边的工序成本。插脚的收纳结构如果做折叠设计的话，要在壳体内预留对应的转动避让空间，插脚折叠后不能突出壳体表面，避免收纳的时候刮蹭包里的其他物品，插脚的转动阻尼要调整到合适的区间，既要保证展开插墙时插脚不会自行晃动折叠，也要保证用户收纳的时候不需要用太大的力气就能掰动插脚。

　　壳体表面的处理上，做细晒纹处理是比较务实的选择，既不容易残留指纹，日常使用中轻微的划痕也不会太明显，不需要做额外的喷涂工艺，能有效控制生产的物料和工序成本。输出接口的位置要设计在壳体的下端面，也就是插墙之后朝向地面的一侧，这样插充电线的时候线材自然下垂，不会出现线材弯折顶到墙面的问题，接口周围要做一圈0.3mm的凸台，避免插头插入的时候刮花接口周围的壳体表面，同时凸台也能起到辅助定位的作用，让用户盲插的时候能快速找准接口位置。

　　散热结构的设计上，因为这类小功率充电器的发热主要集中在变压器和整流桥位置，不需要做额外的散热孔，靠壳体本身的热传导就能满足散热要求，反而做散热孔会增加灰尘、蚊虫进入壳体内部的风险，长期使用可能带来短路隐患，只要在内部发热元件和壳体内壁之间预留0.2mm的导热间隙，填充导热硅胶就能把热量均匀传导到壳体上散出，完全能满足长期满负载工作的温升要求。壳体的卡扣结构要设计在四个边角位置，卡扣的扣合量控制在0.8mm左右，既保证装配后壳体不会出现缝隙、松动，也方便后期售后维修的时候能无损拆开壳体，不会把卡扣掰断。另外要注意的是，壳体的边角要做R2以上的圆角处理，避免尖锐的边角在用户插拔的时候划伤手，同时圆角处理也能提升注塑生产时的熔体流动性，减少注塑缺胶、应力集中的问题，提升产品的生产良率。

　　实际做结构验证的时候，还要模拟1000次以上的插拔寿命测试，验证插脚和壳体配合的可靠性，以及1.5米高度的自由跌落测试，保证从桌面高度跌落到水泥地面的时候，壳体不会开裂，内部元件不会脱落、松动，插脚不会出现明显变形。这类产品的设计不需要追求过于花哨的外形，核心是在满足安规要求的前提下，尽可能压缩外形尺寸，提升使用时的便利性，同时控制生产的成本，保证长期使用的可靠性，毕竟作为日常高频使用的供电配件，稳定、安全、不干扰其他插座使用是最核心的设计目标。
