砂型金属铸造用3D打印成型模具结构

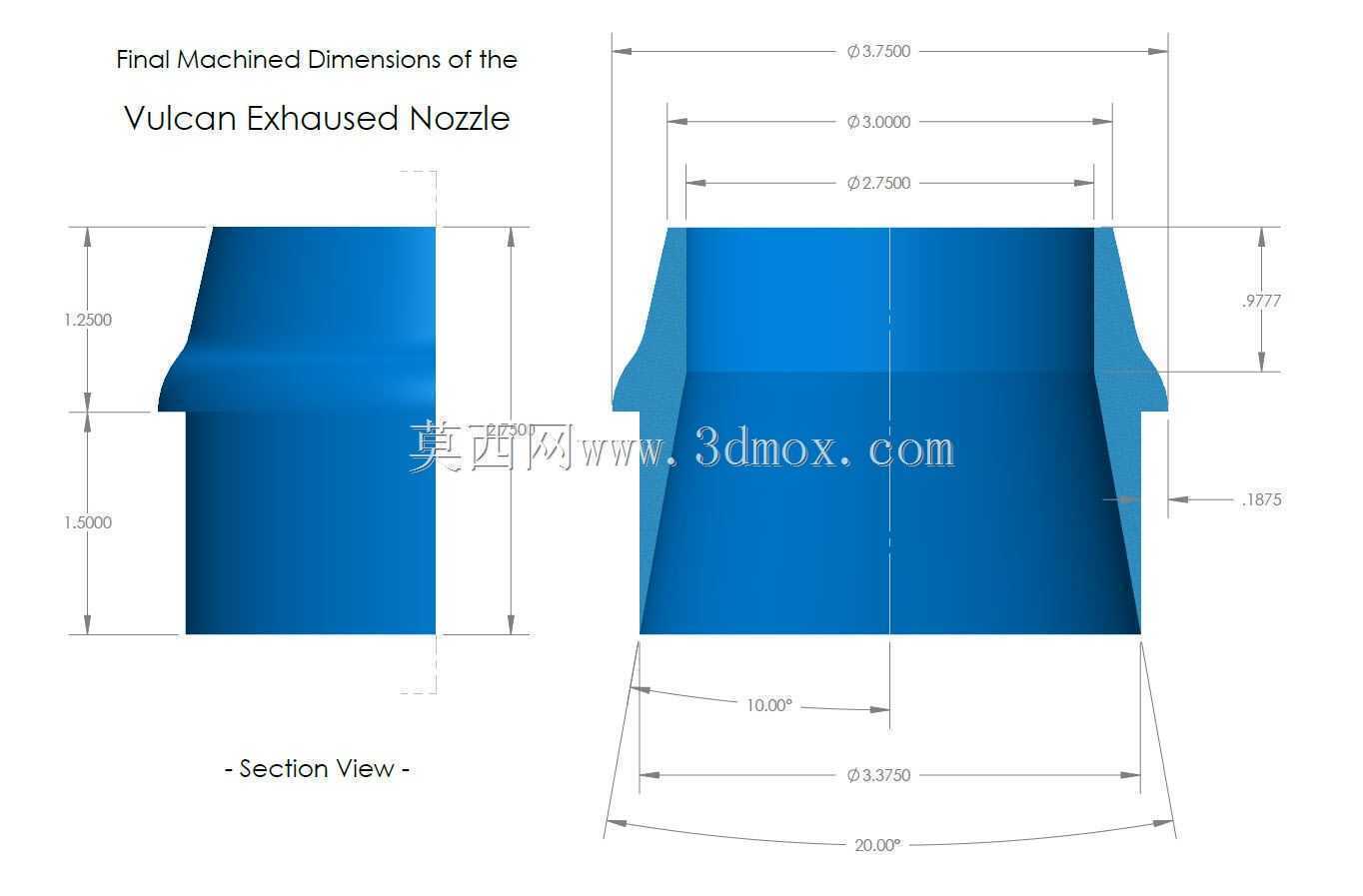

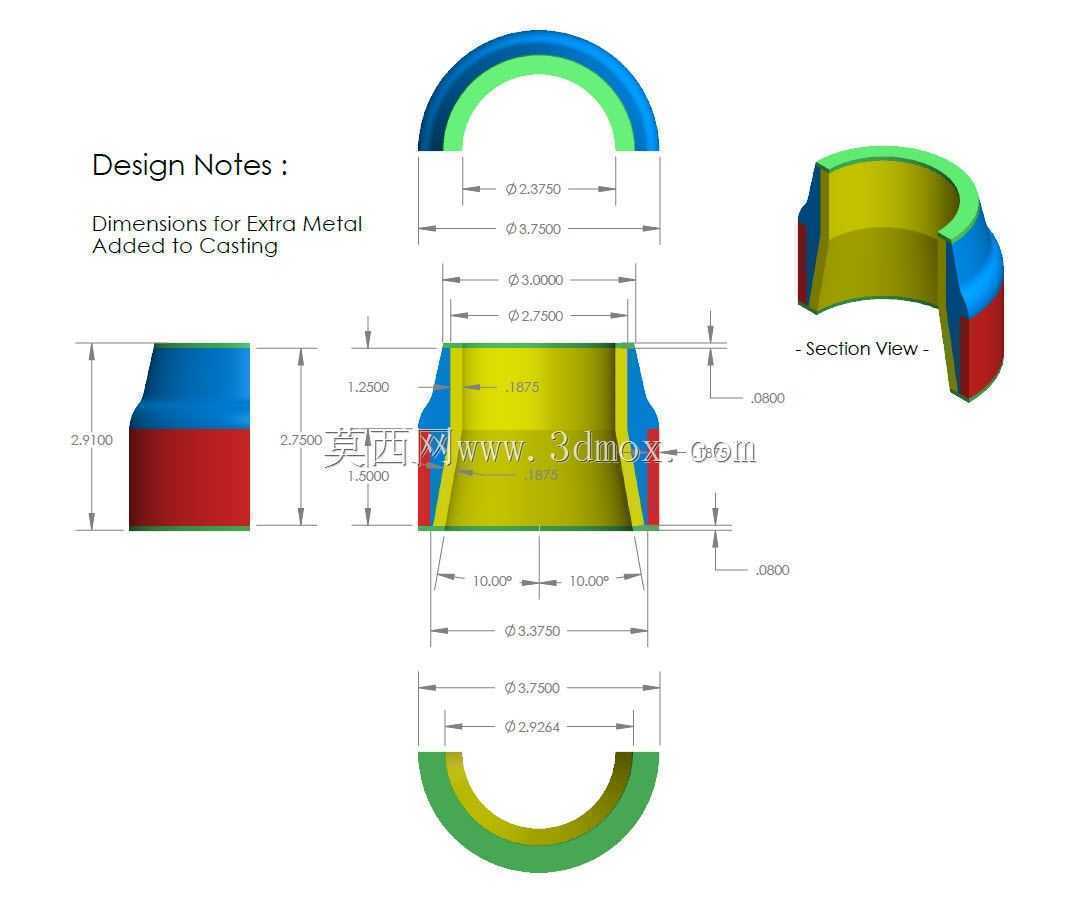

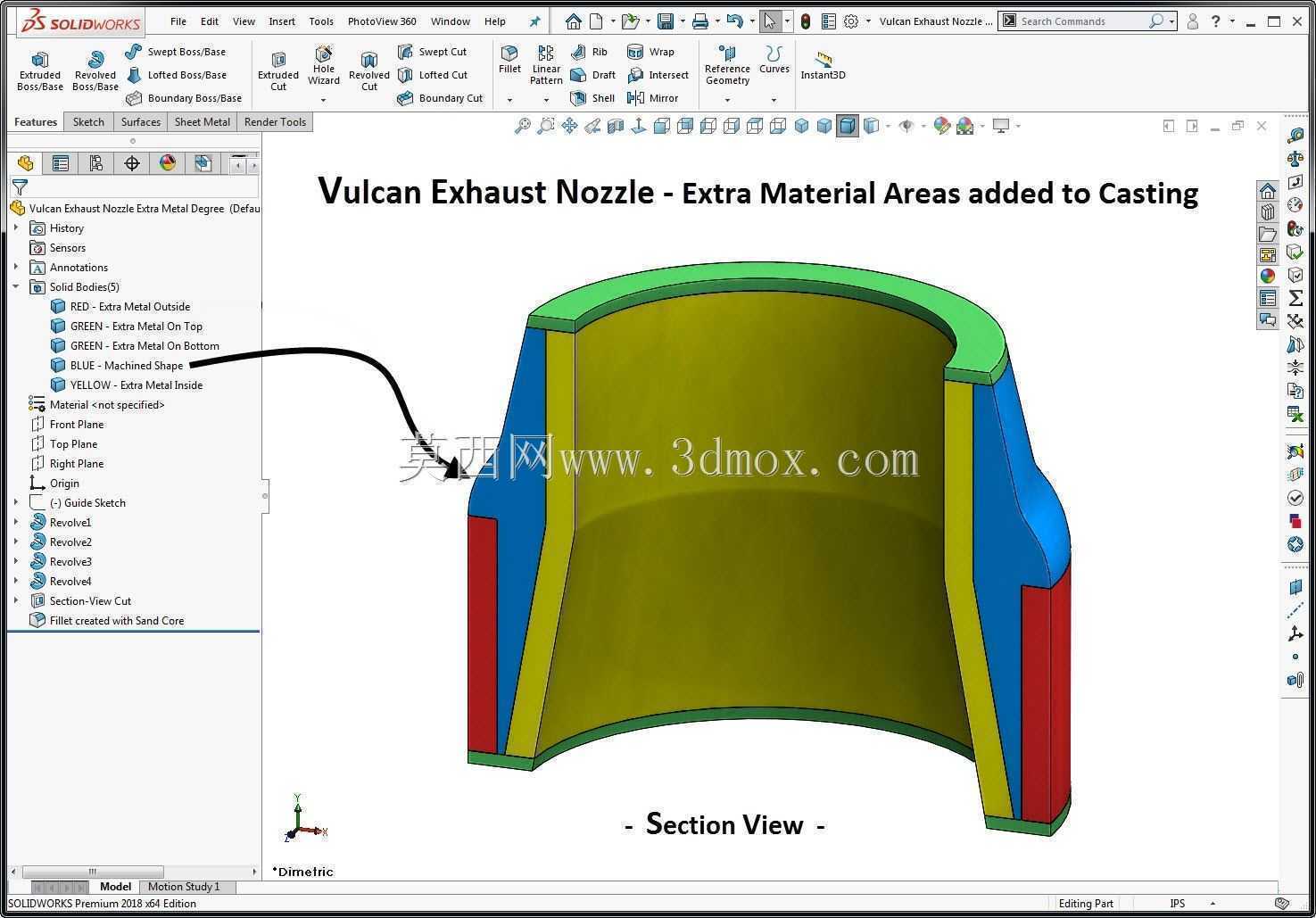

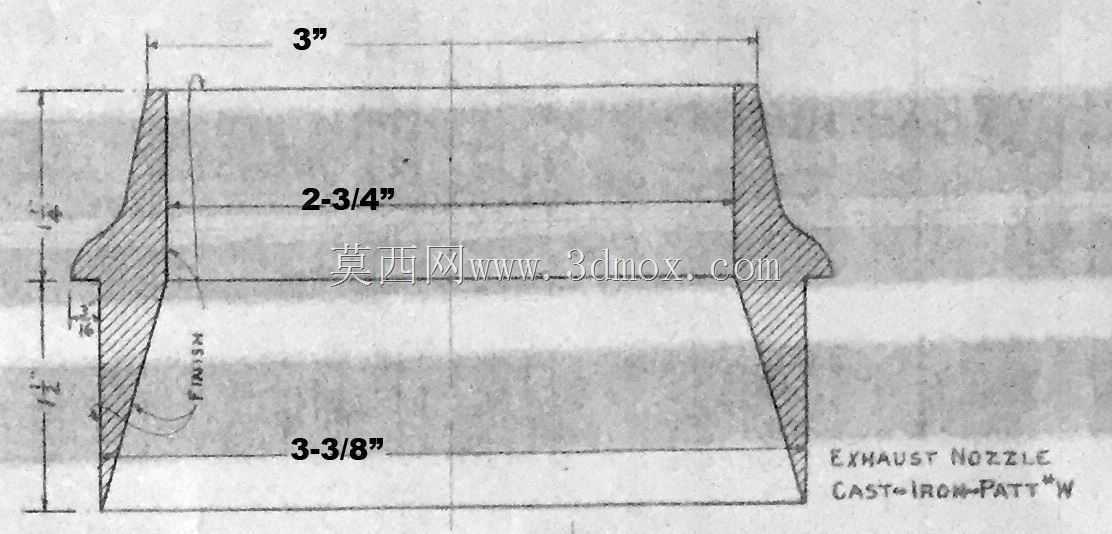

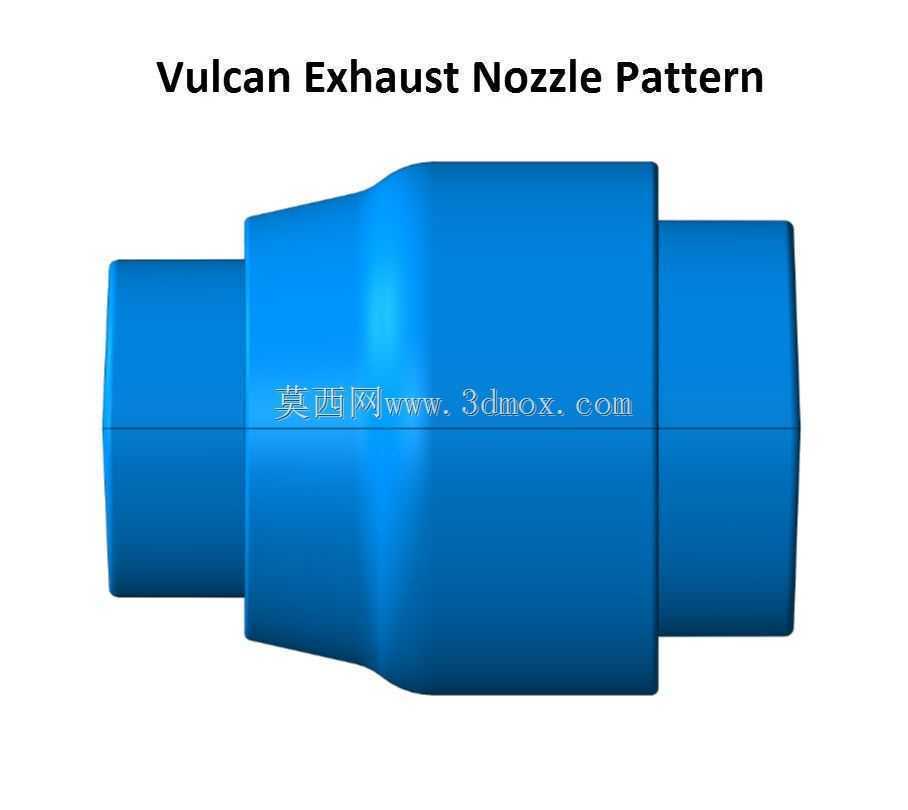

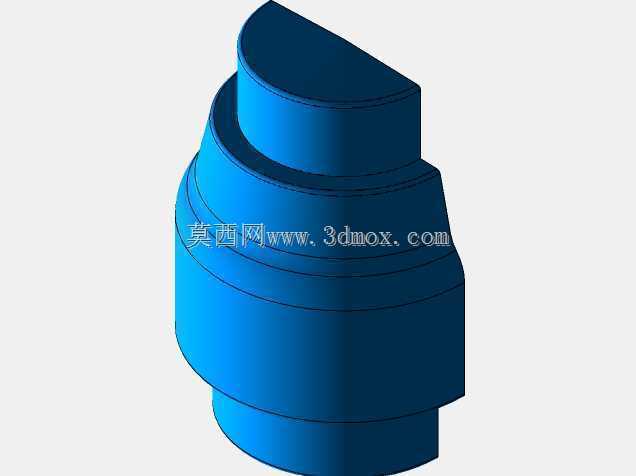

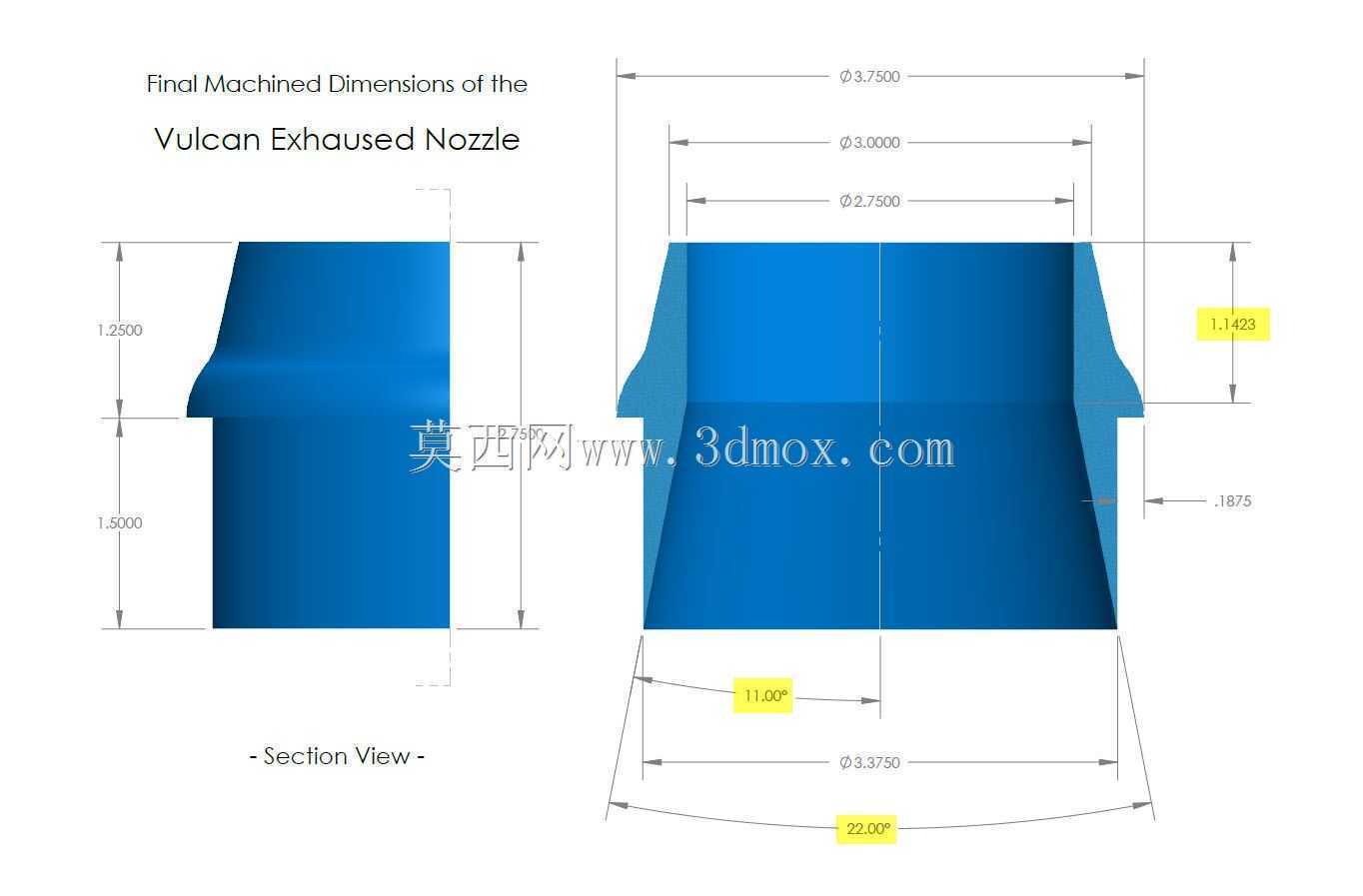

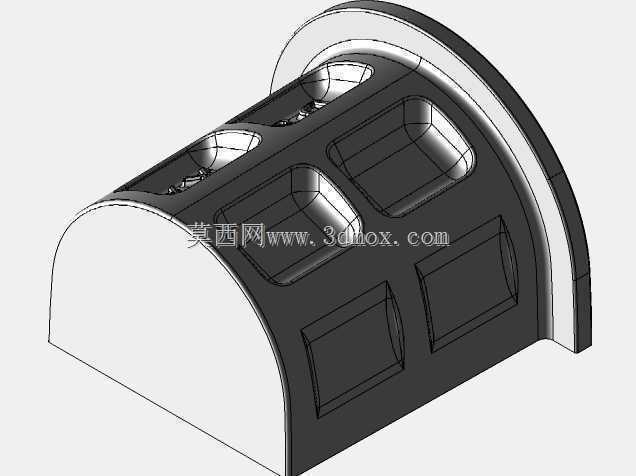

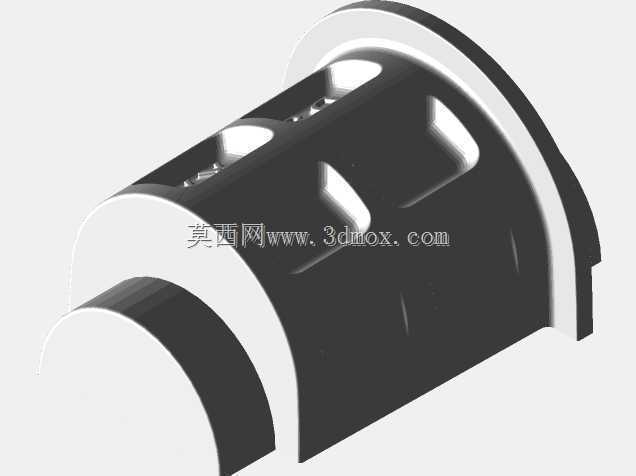

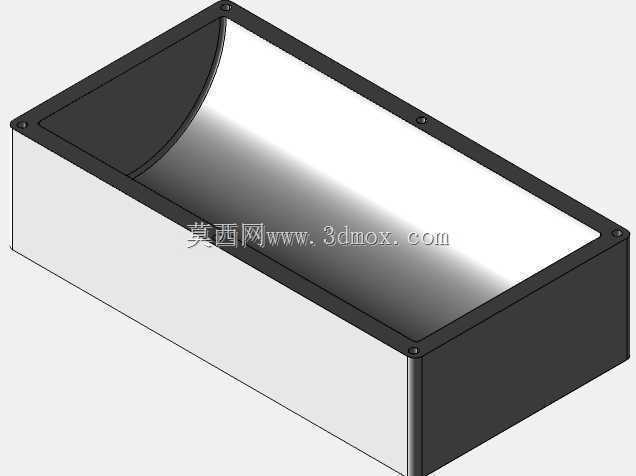

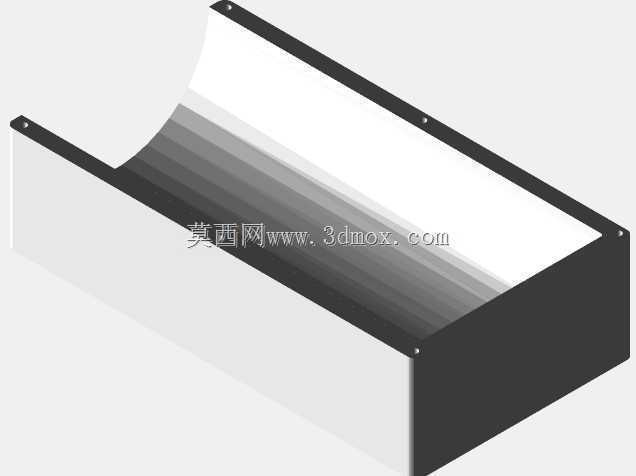

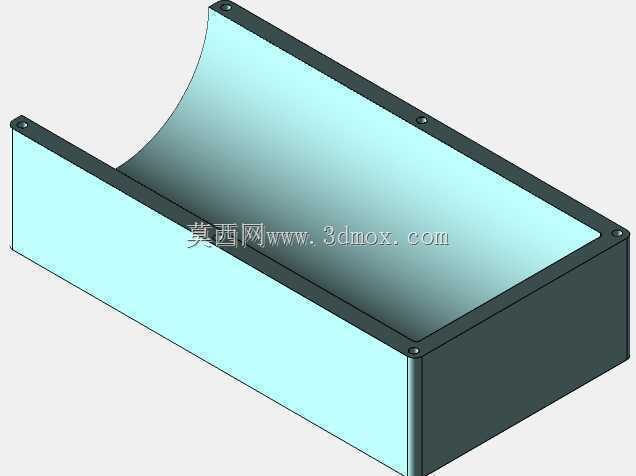

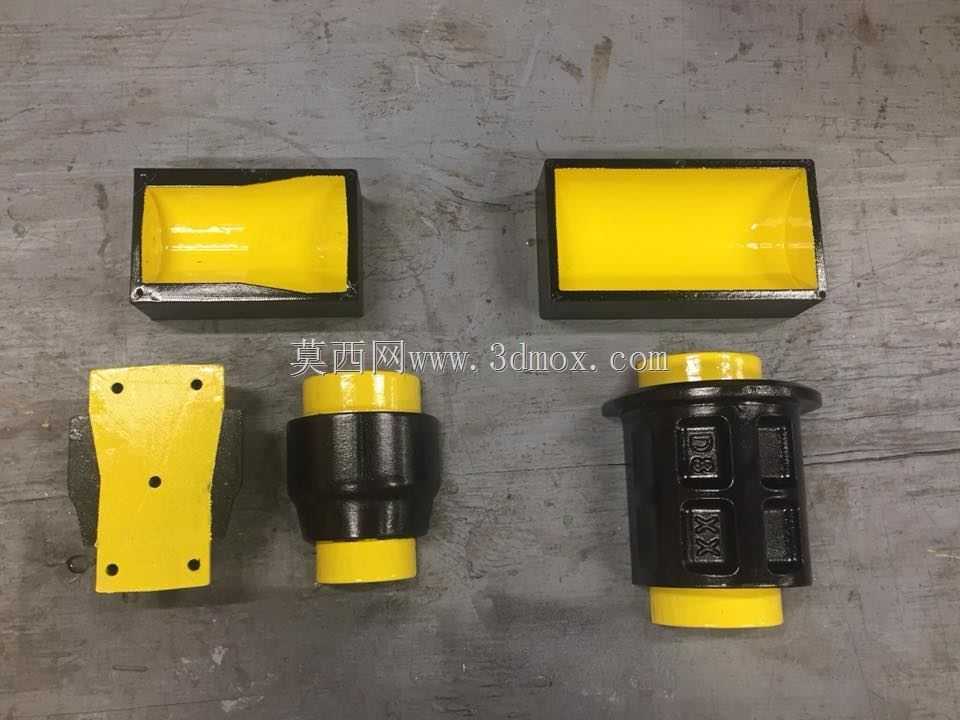

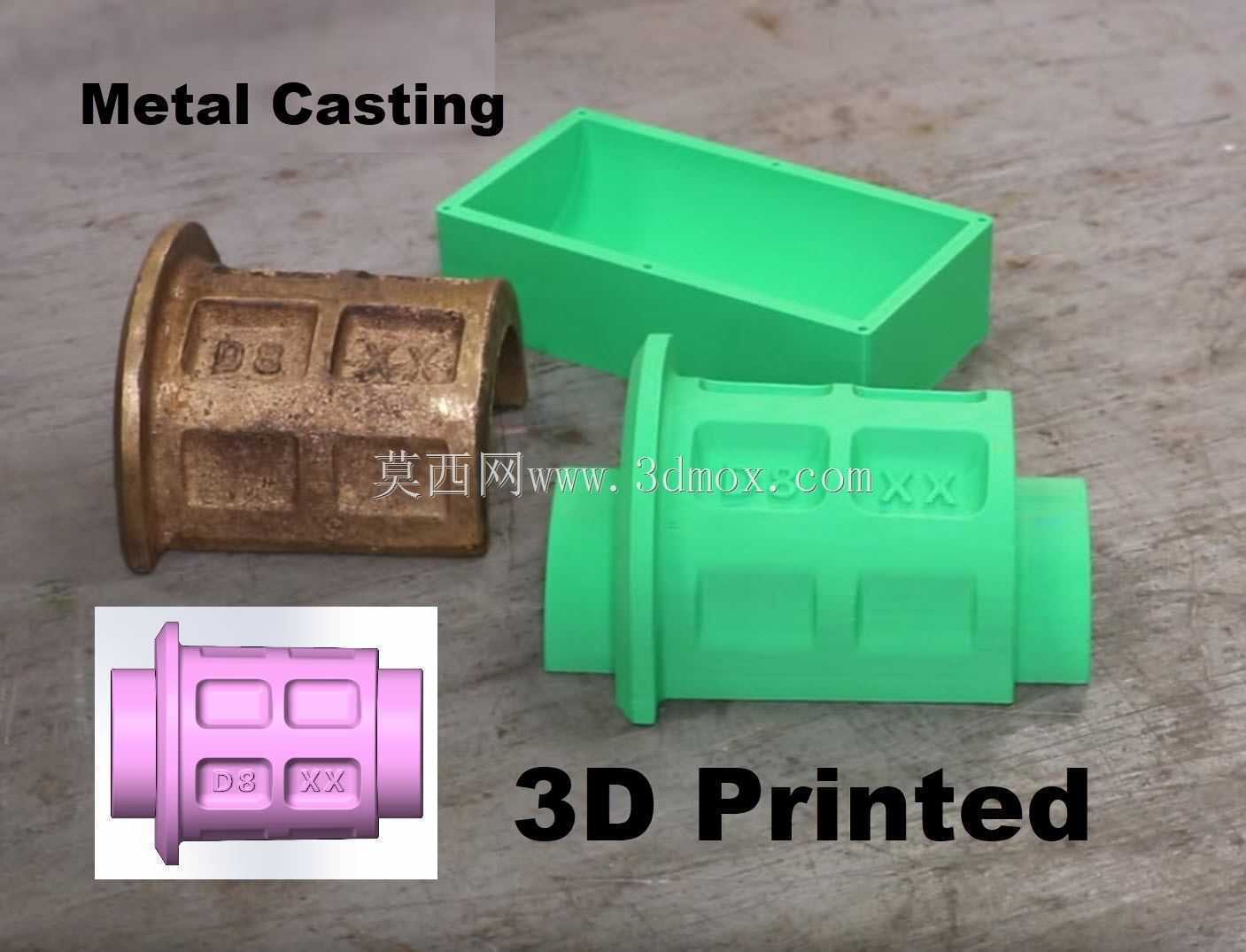

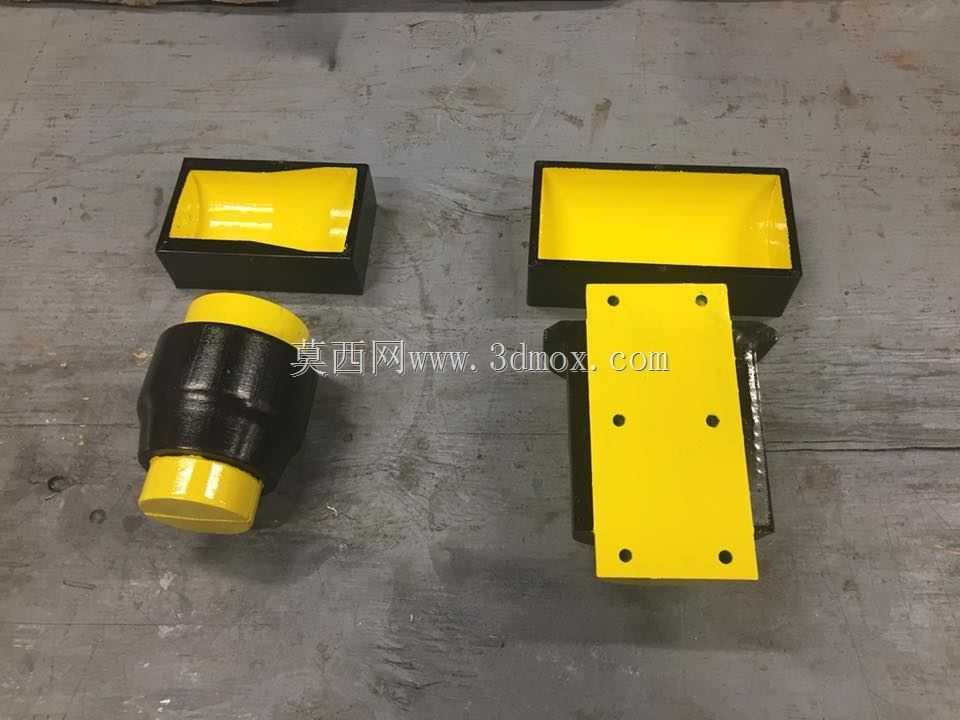

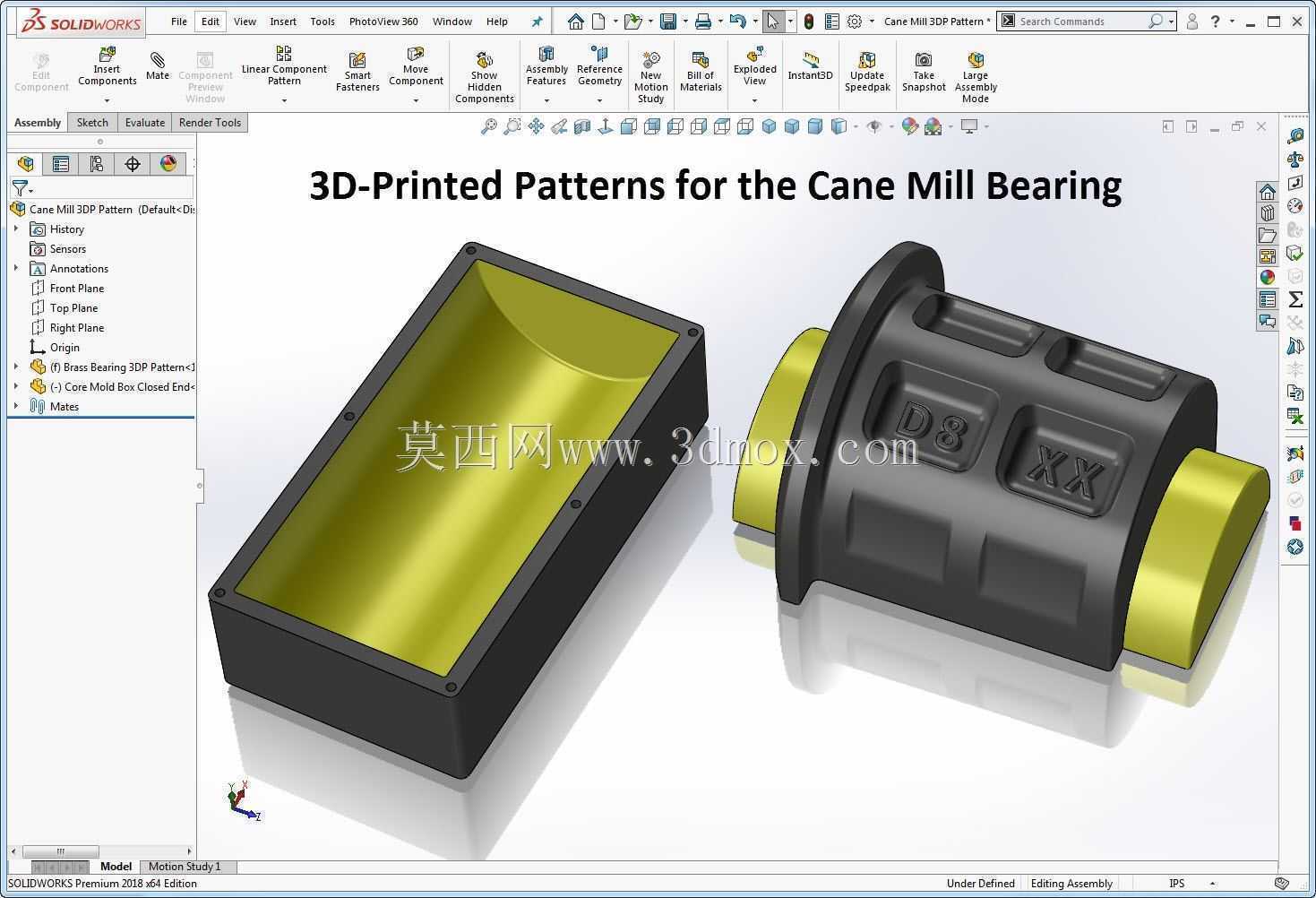

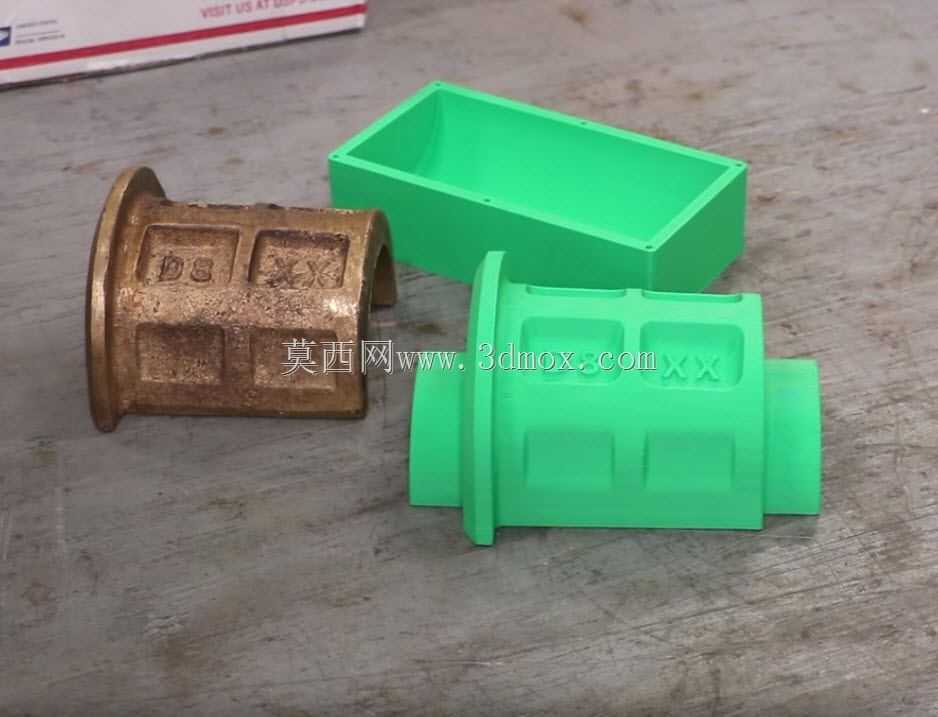

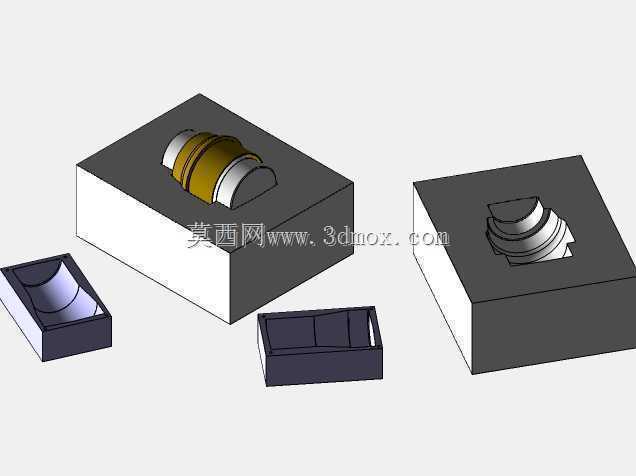

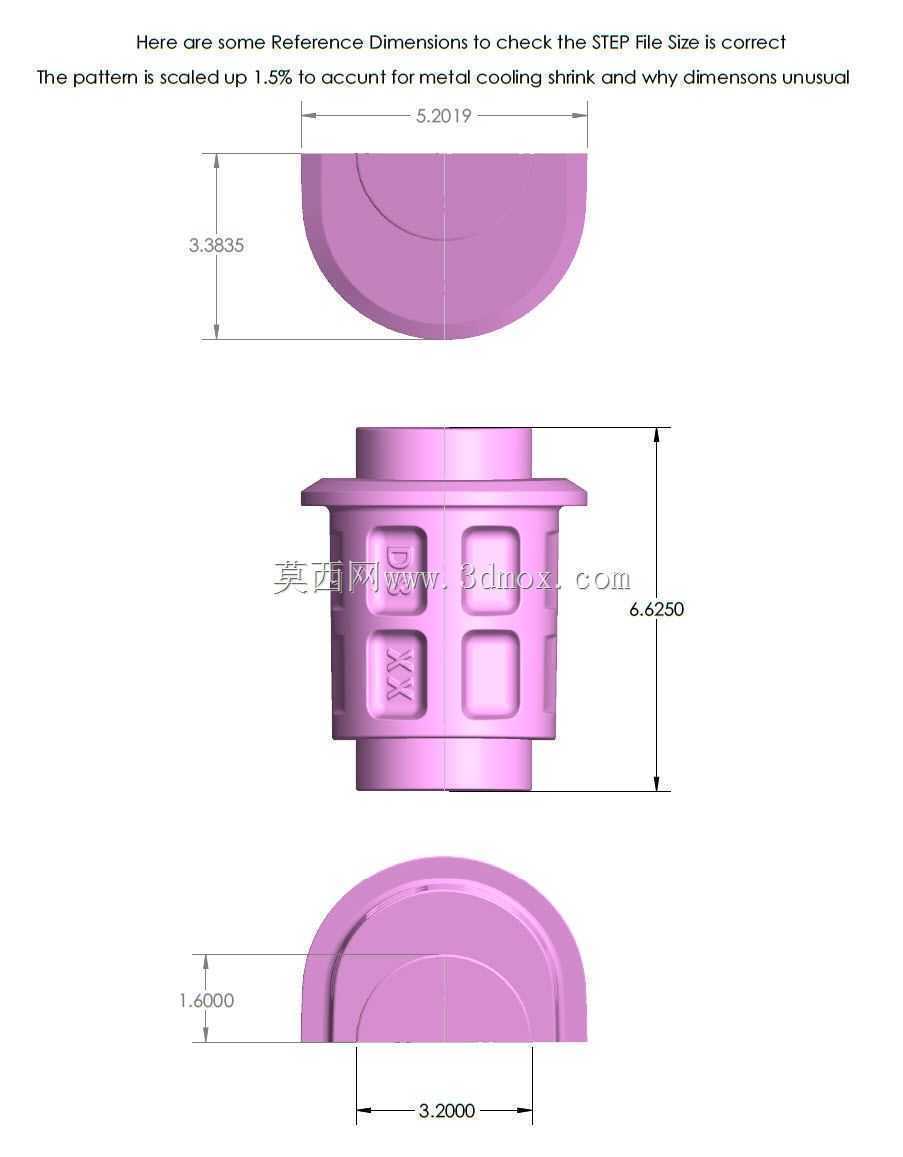

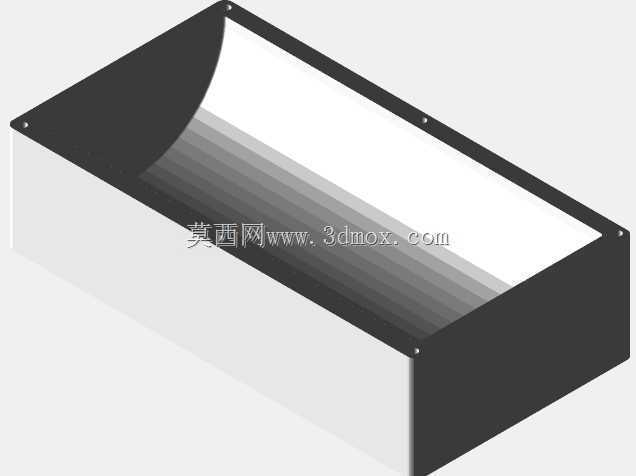

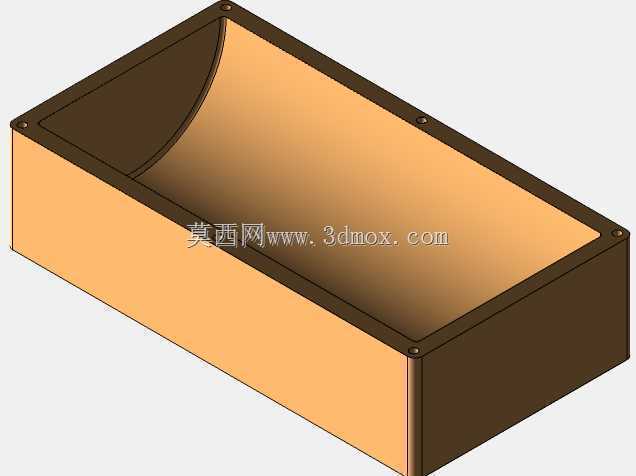

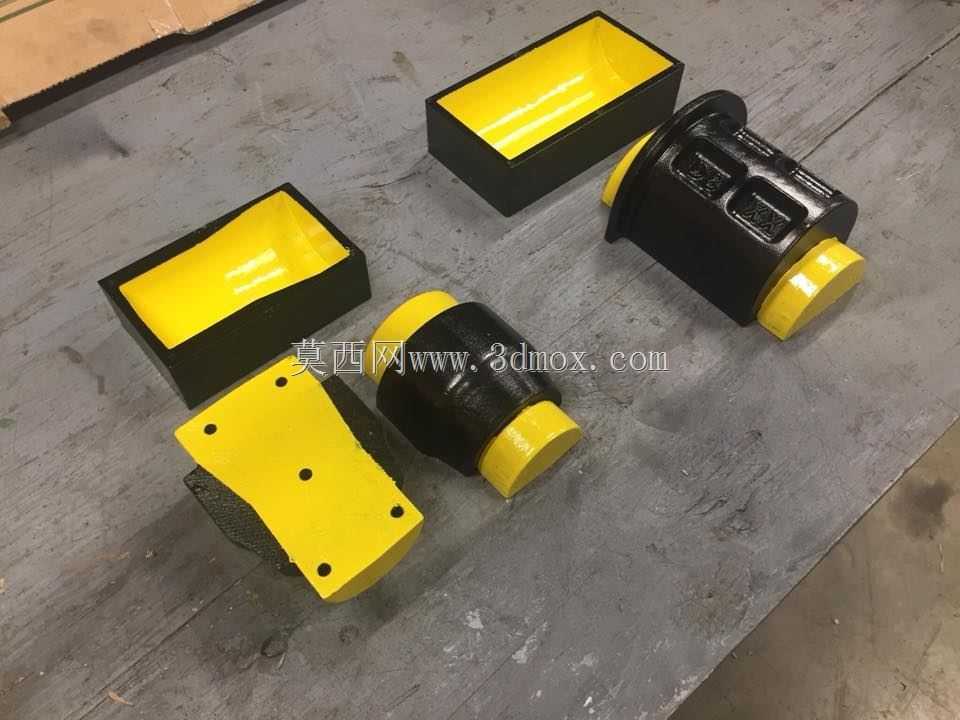

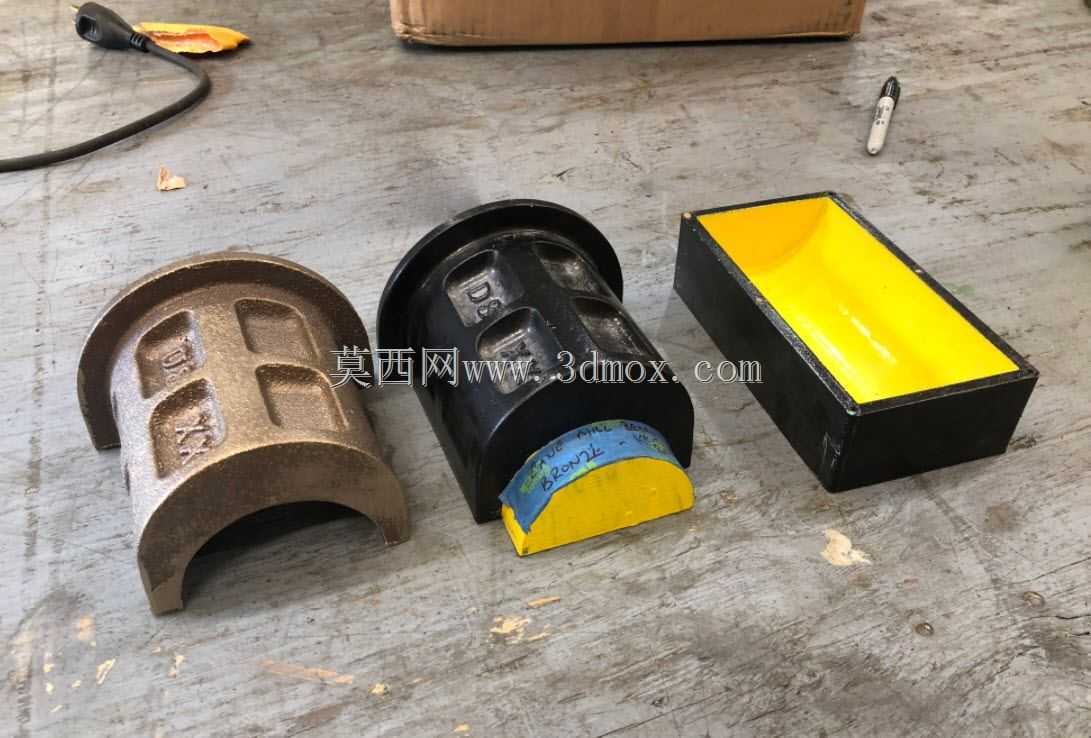

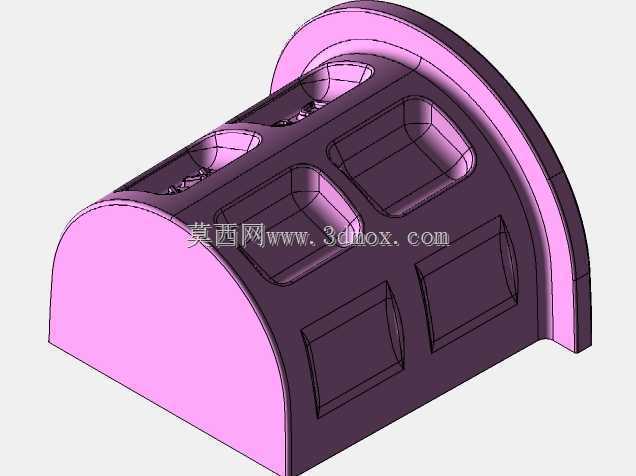

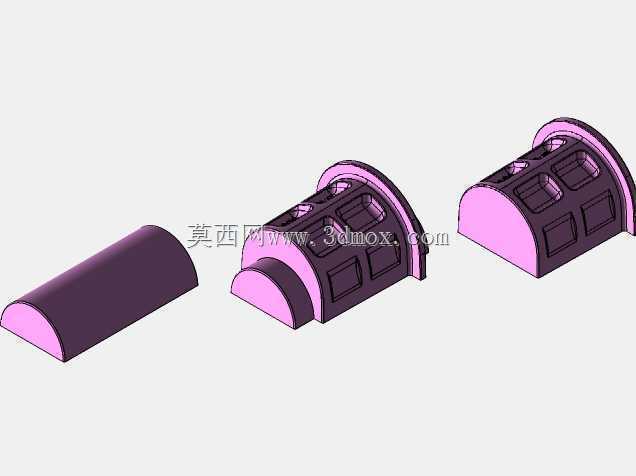

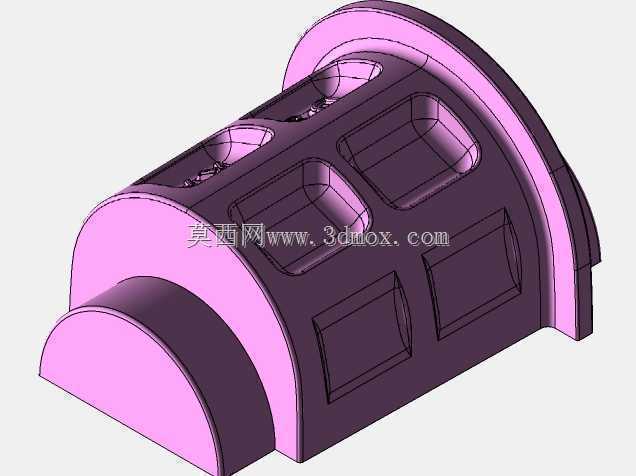

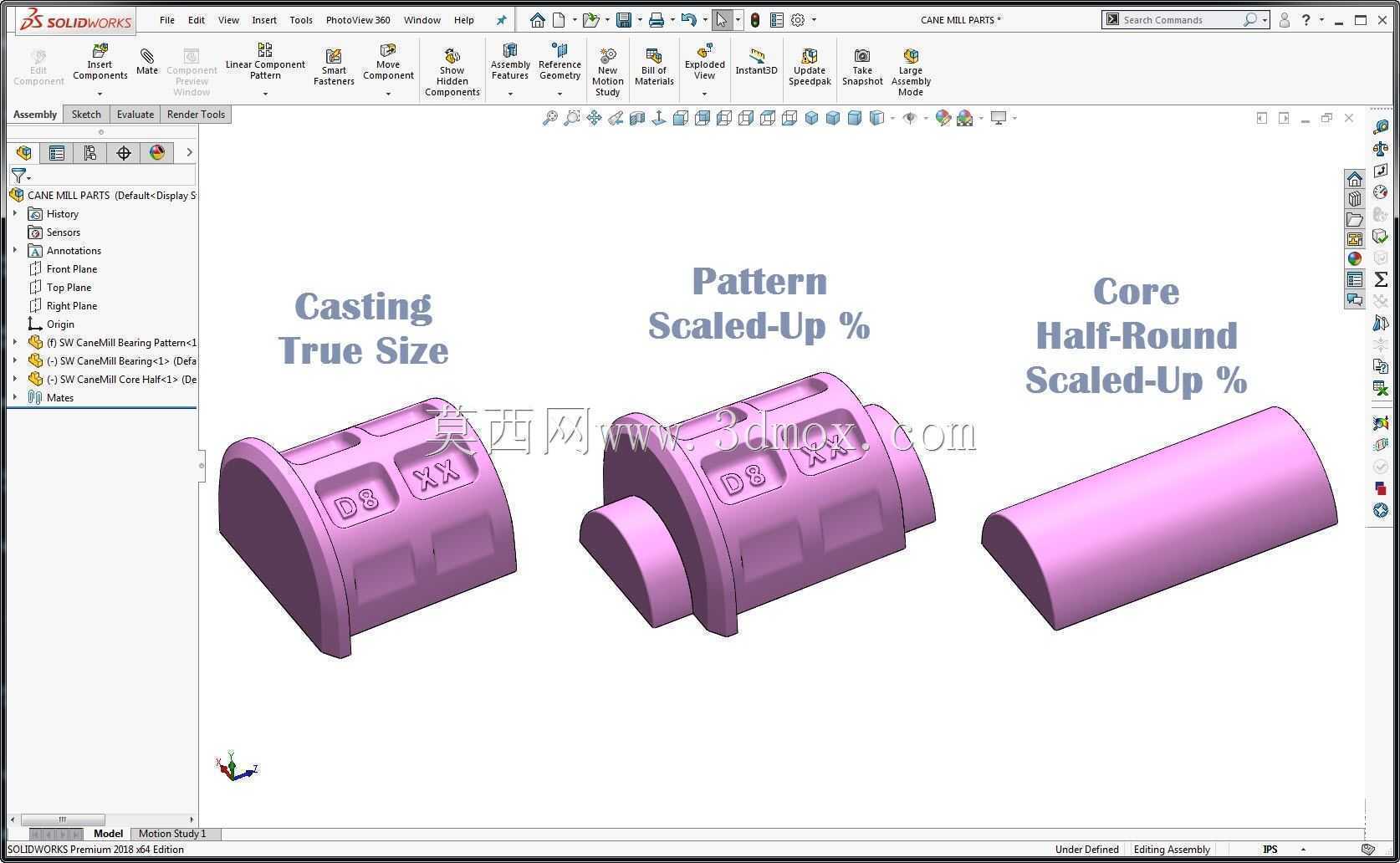

　　这套模具结构主要面向砂型金属铸造场景，用于在造型砂中压制成型对应铸件的外模腔与砂芯定位结构，适配非铁金属（如青铜、黄铜类合金）的重力浇铸工艺，尤其适合小批量、定制化的异形金属构件生产，比如文博领域的仿古金属配件、非标机械装饰结构件的铸造生产，无需开制传统金属模具，大幅缩短小批量铸件的生产准备周期。从结构功能来看，整套结构包含外模套、成型模芯、砂芯成型块三个核心部分，外模套为框式矩形结构，内壁做了0.8°的拔模斜度，造型填砂后可顺利起模，不会破坏砂型的边缘完整性；成型模芯的工作面复刻了目标铸件的外轮廓细节，包括表面的标识凹槽、结构凸台、阶梯过渡面，压入砂型后可直接形成铸件的外轮廓型腔，无需后续手工修型；

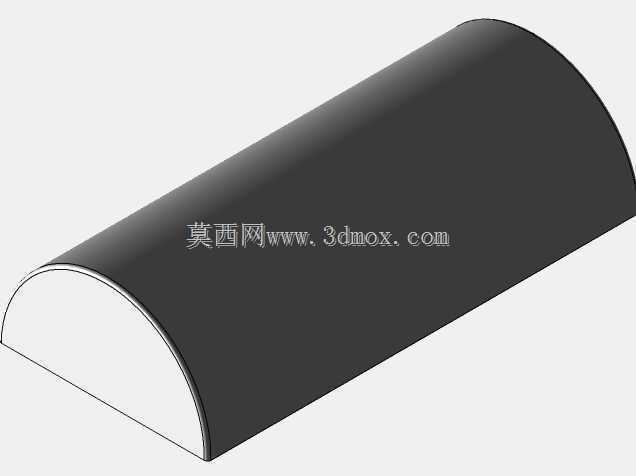

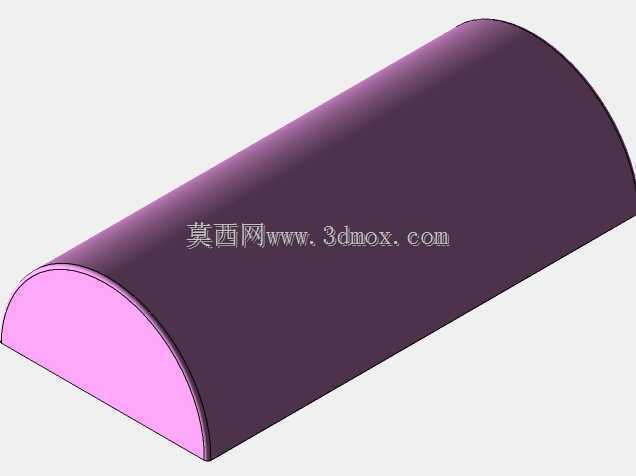

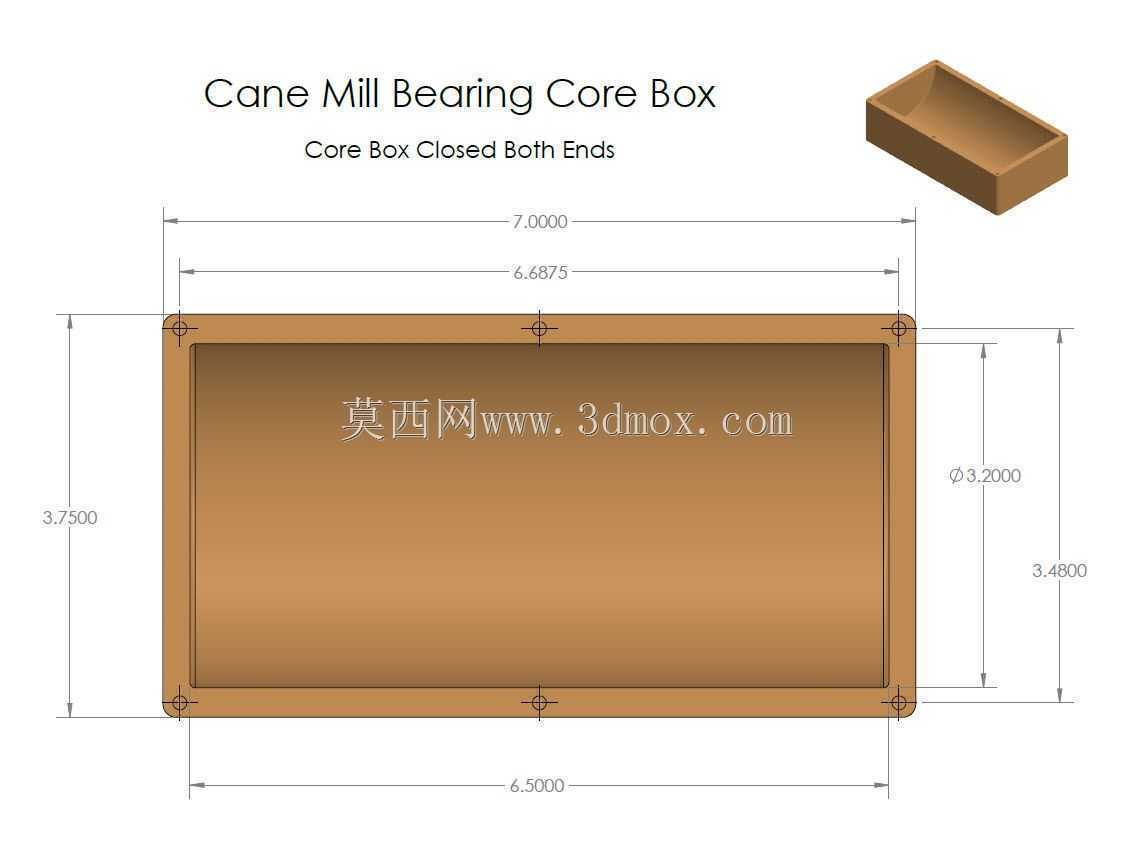

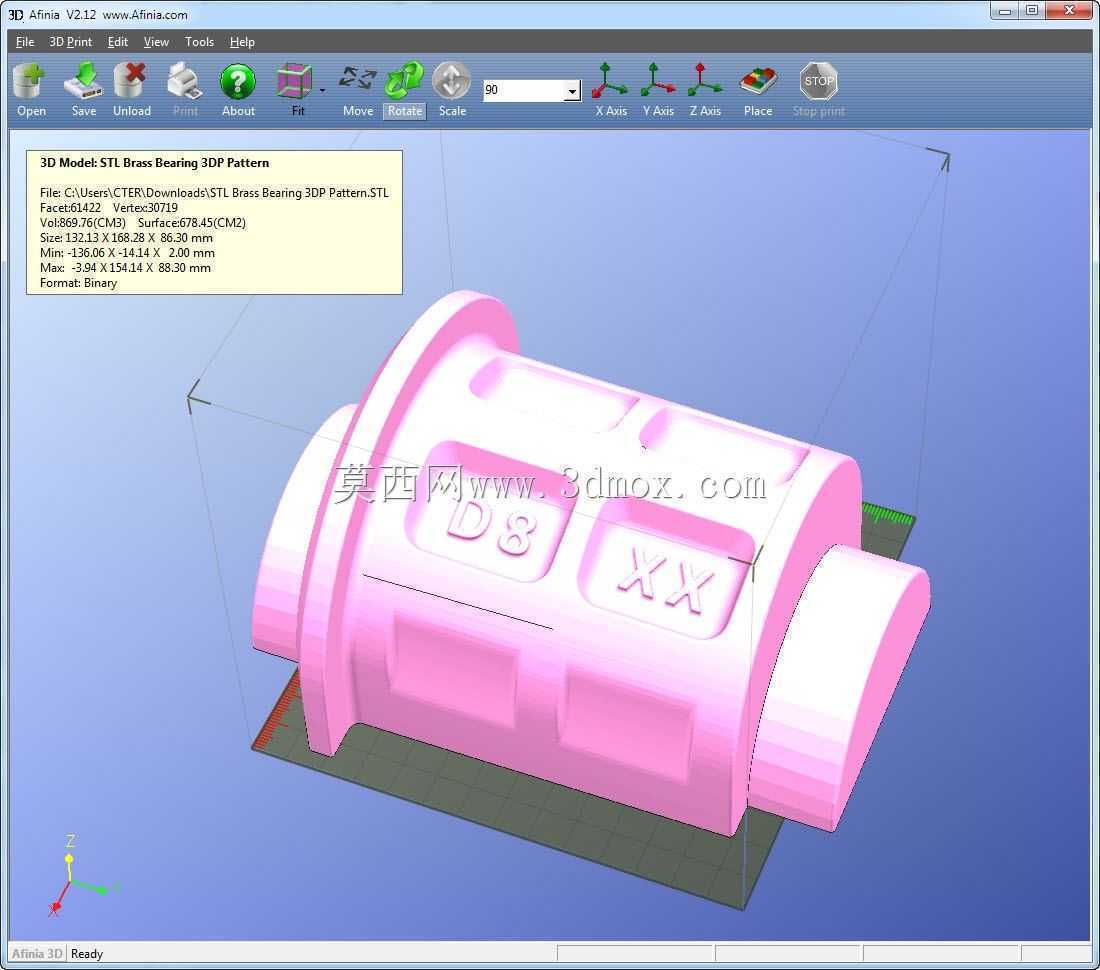

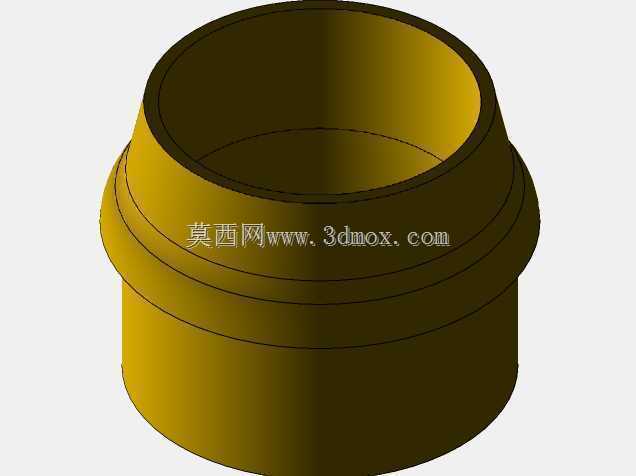

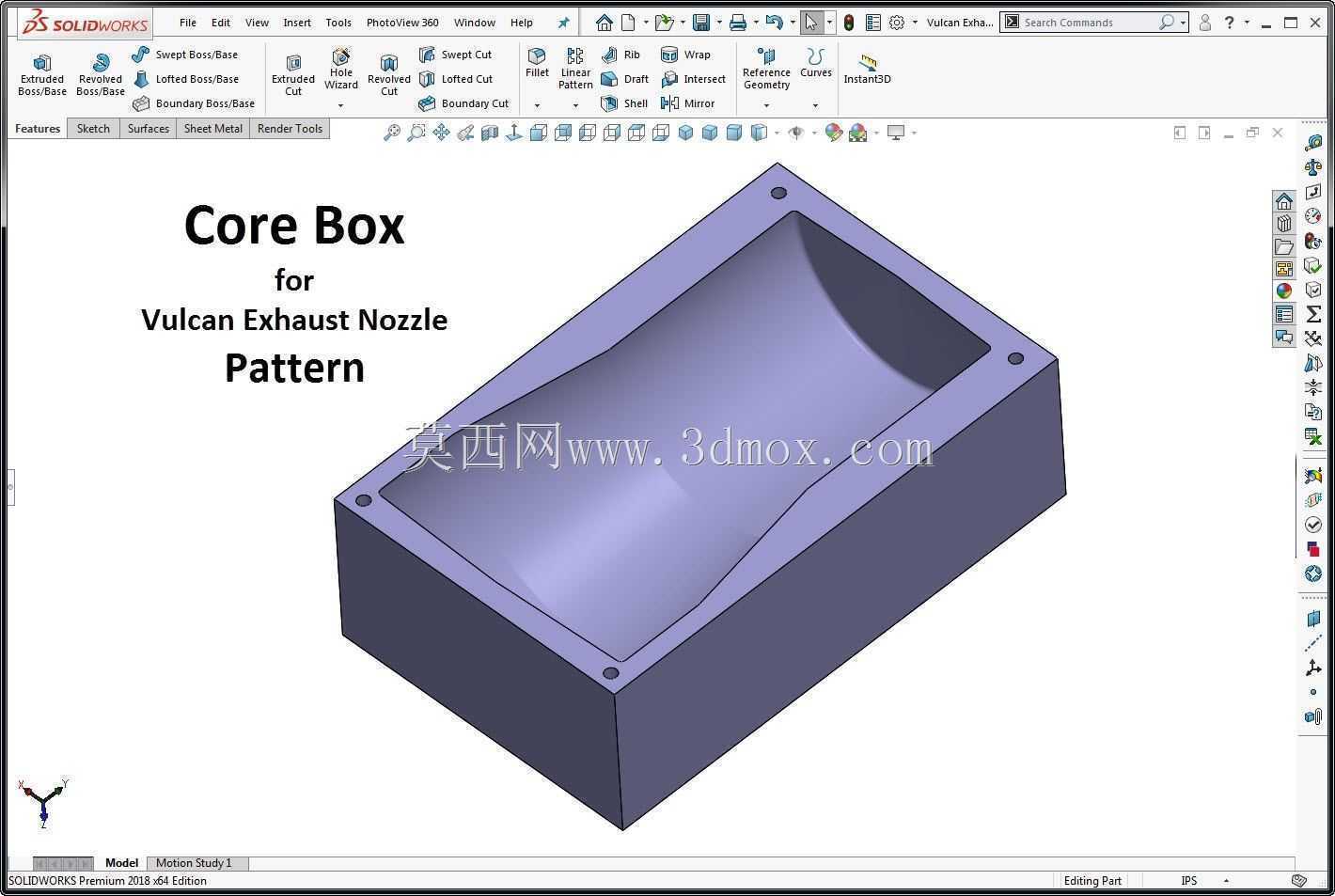

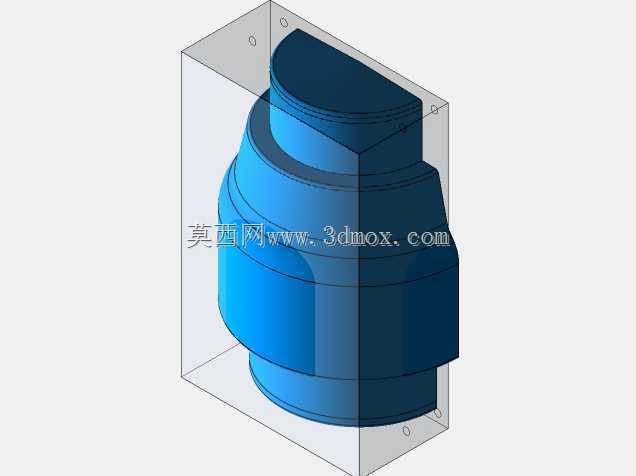

　　砂芯成型块用于制作铸件的内部通孔砂芯，两端的定位轴头可直接卡入外模的定位槽内，保证砂芯在浇铸过程中不会出现偏移、浮芯问题，铸件的壁厚均匀度可控制在±0.3mm以内，满足常规金属铸件的尺寸精度要求。设计过程中优先考虑了3D打印工艺的成型特性，所有结构的壁厚均控制在2.5mm以上，无小于1mm的锐角、窄缝结构，打印过程中无需添加额外支撑即可顺利成型，打印完成后仅需简单去除层纹毛刺即可直接用于造型作业，无需二次机加工。外形尺寸方面，外模套的外部轮廓尺寸适配常规手工造型砂箱的最小内部尺寸，可直接放入常用的小型手工砂箱内使用，无需定制专用砂箱；成型模芯的总长度与目标铸件的长度匹配，压入砂型的深度刚好对应铸件的分型面位置，

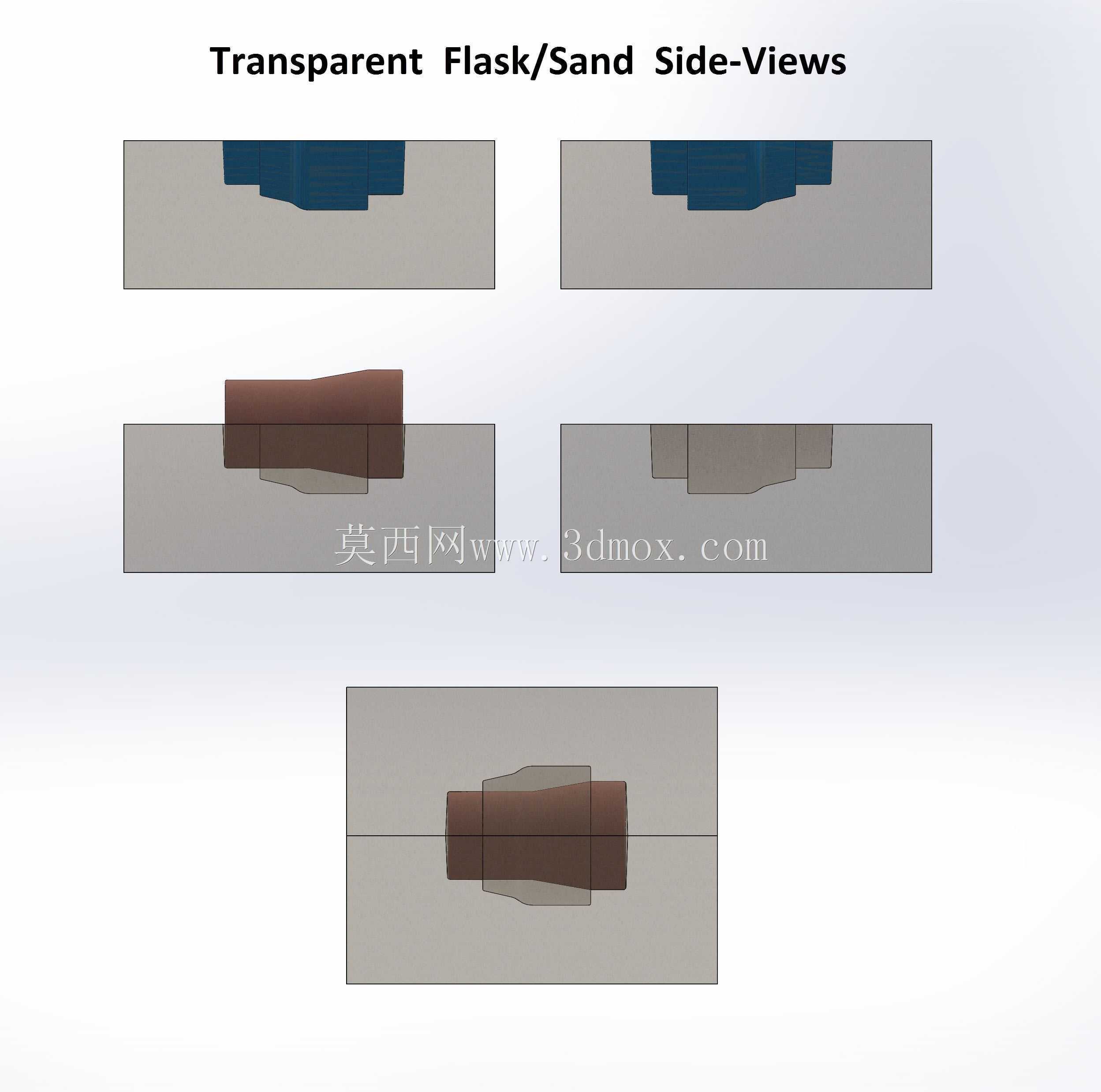

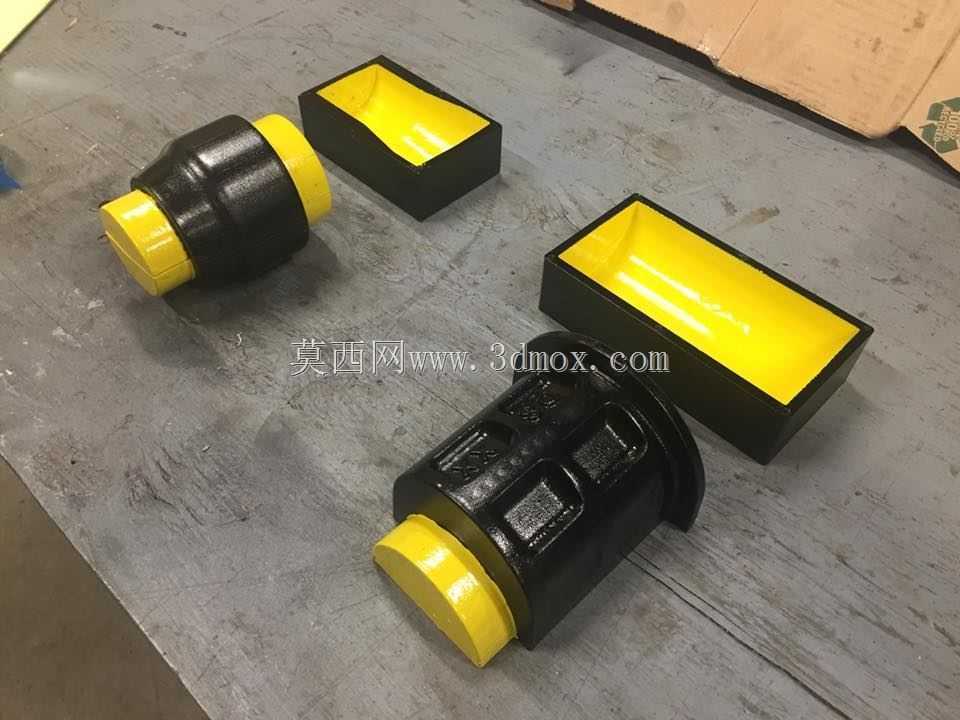

　　不会出现过压导致砂型紧实度过高、透气性不足的问题；砂芯成型块的两端定位轴直径统一为12mm，与外模套两端的定位孔间隙配合，装配间隙控制在0.2mm，既方便砂芯安放，又不会出现金属液钻入间隙形成飞边的问题。实际使用时，先将外模套放置在造型平板上，填入面砂后放入成型模芯压合，紧实后取出成型模芯即可得到下半型；翻转砂箱后制作上半型，开设浇口与排气道，随后将3D打印制作的砂芯放入下模型腔的定位槽内，合箱后即可进行金属液浇铸，待冷却后打箱取出铸件，去除浇冒口、打磨飞边即可得到成品。这套结构解决了传统小批量铸造中木模制作周期长、易受潮变形、细节复刻精度差的问题，3D打印的模具备料时间仅需数小时，且表面细节还原度高，可准确复刻铸件表面的文字、

　　纹理、异形凸台结构，尤其适合形状复杂、带有不规则内腔的小型金属铸件生产，在文创金属件、仿古机械配件、非标五金件的小批量铸造场景中实用性极强。结构设计上还考虑了模具的重复使用性，3D打印的模芯采用耐砂磨的结构设计，工作面无薄弱凸起，正常手工造型使用下可完成数十次造型作业而不出现磨损、断裂问题，若出现局部损坏也可快速重新打印替换，无需整套模具重做，大幅降低小批量铸造的模具成本。针对砂型铸造的透气性需求，模芯的非工作面做了网格状减重结构，既减少了3D打印的材料消耗，也避免模芯整体过于致密导致压型时型砂内的空气无法排出，形成砂型局部疏松、浇铸时产生气孔缺陷的问题。分型面的设计完全顺着铸件的最大轮廓线设置，起模方向无倒扣结构，无需设计活块即可顺利起模，降低了造型操作的技术门槛，普通造型工即可完成操作，无需高级模具工配模。
