小型支腿式皮带输送设备结构设计

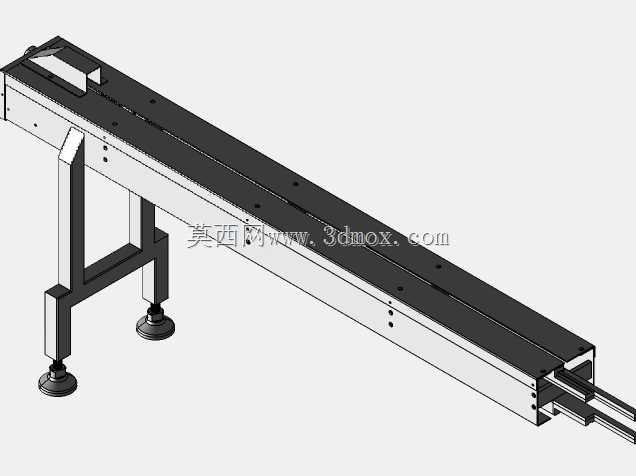

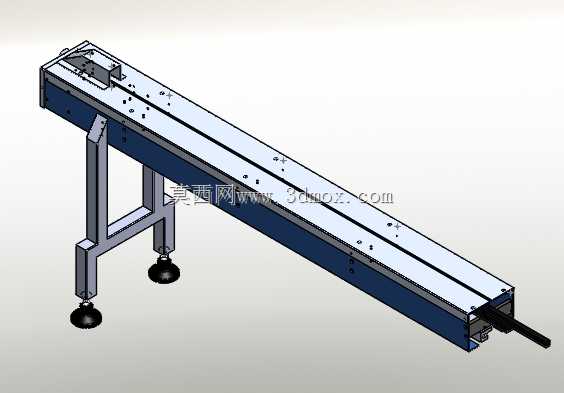

　　这款小型皮带输送设备主要面向轻工制造、电子装配、食品包装等行业的短距离物料转运场景，可衔接上下游工位完成工件的连续传递，也可单独作为零散物料的分拣输送载体，适配生产线上不同工序间的高度差衔接需求，尤其适合空间紧凑、输送载荷不大的车间布局场景。设备整体采用长条形卧式布局，主体框架由两侧的铝型材或钣金折弯件拼接而成，框架内侧预留皮带安装与张紧调节空间，两端设置主动辊与从动辊，其中主动辊端集成驱动安装位，可根据实际载荷需求匹配减速电机直连或者链传动的驱动形式，从动辊端配置张紧调节结构，通过螺栓调整辊轴位置实现皮带张紧度的微调，避免长期运行后皮带打滑跑偏。支撑部分采用两支独立的方管焊接支腿，支腿底部配置可调脚杯，

　　可通过旋转脚杯调整整体设备的水平度与安装高度，适配不同高度的上下游设备对接需求，支腿与主框架之间采用螺栓连接，方便运输过程中拆分，也可根据现场安装空间调整支腿的固定位置。皮带工作面采用平皮带结构，框架上表面两侧设置限位挡边，防止输送过程中小型工件从侧边滑落，皮带下方设置支撑托板，避免长距离输送时皮带中部下垂影响输送平稳性，设备出料端延伸出短段悬臂结构，方便物料直接落入下游料盒或者接驳设备的接料位。设计过程中优先考虑了设备的模块化拆分特性，主框架、支腿、辊组、驱动部分均可独立拆分，方便后期维护更换易损件，比如皮带磨损后仅需拆卸端盖即可完成更换，无需整体拆解框架；同时整体结构尽量采用标准件拼接，减少定制加工件的比例，降低生产制造成本，

　　也方便后期备件替换。安装边界方面，设备整体长度可根据实际输送需求做同比例延伸，常规款长度适配1-3米的短距离输送场景，宽度可根据输送物料的最大尺寸调整，常规宽度覆盖100-500mm区间，支腿的高度调节范围覆盖600-1000mm的常规工位高度，安装时仅需将支腿脚杯与地面接触调整水平即可，无需额外做地面预埋固定，适合经常调整布局的柔性生产车间使用。实际运行过程中，该设备可输送单重5kg以内的零散工件或者包装件，输送速度可通过匹配不同减速比的电机或者搭配调速器实现0.1-0.5m/s的无级调整，满足不同生产节拍的输送需求，设备运行噪音低，日常维护仅需定期检查皮带张紧度、清理皮带表面残留杂物即可，无需复杂的保养流程。

　　结构设计上还预留了传感器安装位，可在框架侧边加装光电传感器实现物料到位检测，搭配上下游设备实现自动化联动运行，也可根据需求在设备上方加装防护罩、扫码枪安装支架等附属结构，拓展设备的使用场景，适配不同行业的个性化使用需求。
