14齿模块7方孔铸造齿轮结构设计

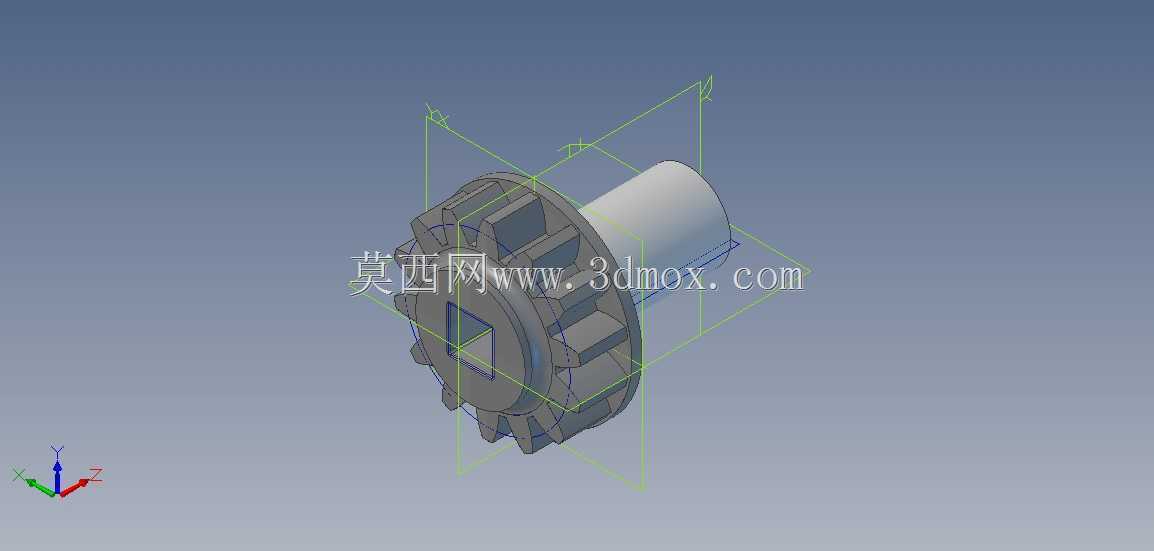

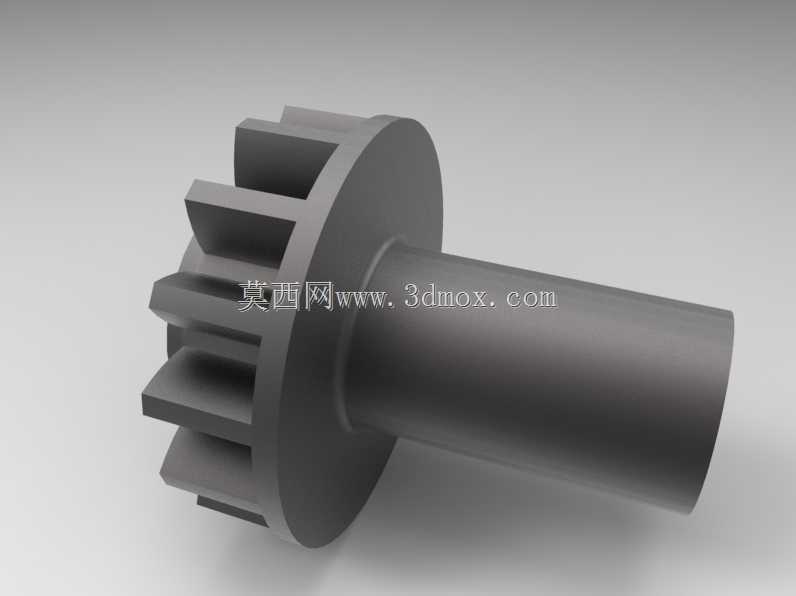

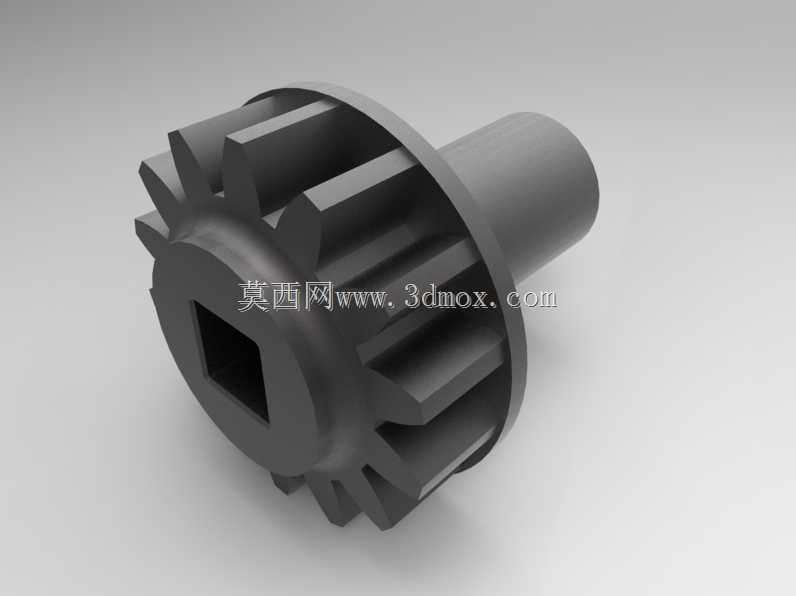

　　这款14齿模块7的铸造齿轮，在中小载荷开式传动场景中有着非常广泛的适配性，常见于农用机械的动力传输单元、小型输送设备的驱动端、轻工机械的间歇传动机构，也可作为手动工装夹具的力矩传递部件使用。不同于精加工的磨齿、剃齿齿轮，这类铸造齿轮的成型工艺决定了它更适配转速不高、传动精度要求适中、载荷存在一定冲击的工况，铸造成型的轮坯可以在满足结构强度的前提下，大幅降低批量生产的加工成本，轮体与轴伸部分一体铸造成型，减少了后续装配的同轴度误差累积。从结构设计来看，齿轮中心采用方孔安装结构，这种设计区别于常见的圆孔键槽连接，方孔可以直接与对应截面的传动轴配合，无需额外配置键、销等连接件，在传递扭矩时接触面受力更均匀，不会出现键槽处的应力集中问题，

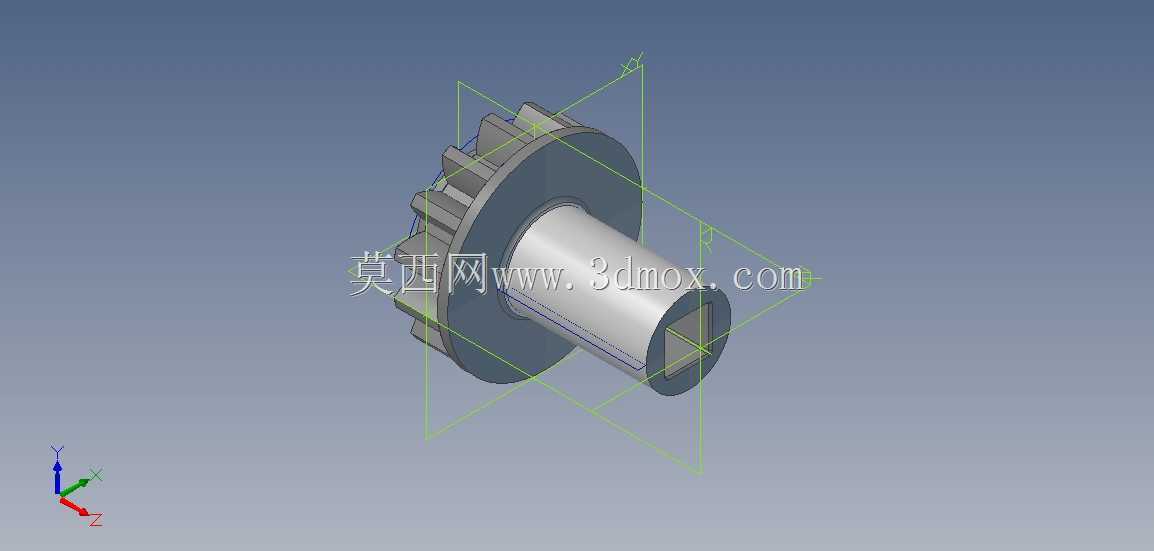

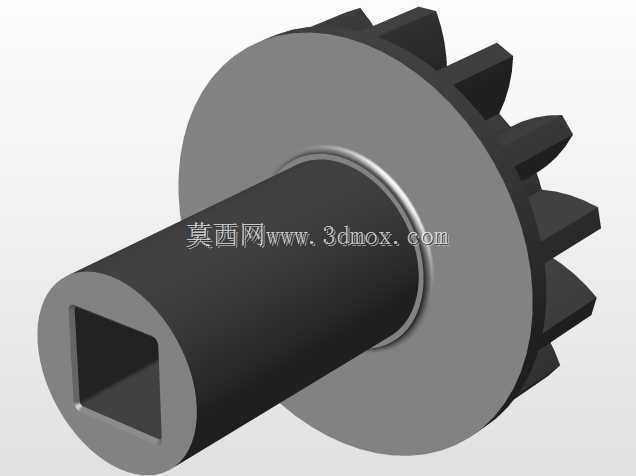

　　尤其适合需要频繁正反转的传动场景，能有效避免键连接松动、滚键等常见故障。齿轮的轴伸部分为等直径圆柱结构，长度根据实际安装空间做了适配设计，轴伸端面无额外的螺纹孔或定位槽，安装时可以通过轴端挡板或者卡簧实现轴向定位，适配的安装腔室需要预留足够的轴伸避让空间，同时要保证方孔传动轴的截面尺寸公差与齿轮方孔形成合理的间隙配合，既方便装配，又不会在传动时出现过大的回程间隙。轮齿部分采用标准的渐开线齿形，模数7的参数决定了单齿的齿厚、齿高都具备足够的抗弯截面模量，铸造时预留的后续加工余量主要集中在齿面和方孔内壁，对于精度要求不高的场景，甚至可以在清砂、喷丸处理后直接使用，齿根部分做了圆弧过渡处理，避免铸造应力集中，

　　同时在受载时能分散齿根的弯曲应力，降低断齿风险。轮体的辐板部分采用实心结构，这是因为铸造工艺下实心辐板的成型难度更低，同时可以增加轮体的转动惯量，在传动过程中起到一定的飞轮储能作用，平稳载荷波动，对于存在周期性载荷变化的设备，这种结构能有效降低传动系统的振动。在实际选型适配时，需要注意安装边界的尺寸匹配：齿轮的最大外径为齿顶圆直径，安装时要保证啮合齿轮的中心距符合模数与齿数对应的中心距要求，轴伸部分的外径要小于安装支座的通孔直径，方孔的对边尺寸要与传动轴的方头尺寸公差匹配，轴向安装尺寸要保证轮齿完全进入啮合宽度范围，避免出现局部啮合导致的齿面偏磨。设计这类铸造齿轮时，首先要根据传递的额定扭矩核算轮齿的弯曲强度，

　　因为铸造材料的抗拉强度低于锻件，所以齿厚的安全系数要比锻钢齿轮高20%左右，其次要考虑铸造工艺的拔模斜度，轮齿的非工作面、轴伸的外圆面都要预留合理的拔模角度，避免铸造时出现粘模、缺肉等缺陷，方孔的铸造成型要考虑砂芯的定位精度，批量生产时要做好砂芯的定位基准设计，保证方孔与齿顶圆的同轴度控制在合理范围内。不同于闭式传动箱体内的润滑油浴润滑齿轮，这类铸造齿轮多采用开式润滑，也就是定期涂抹润滑脂的方式，所以齿面的粗糙度不需要过高，铸造后经过简单的抛丸处理就能满足使用要求，齿面的微小凹坑反而可以储存一定的润滑脂，延长润滑维护的周期。在手动操作的传动机构中，比如小型绞车、手动调节机构，这种方孔铸造齿轮的优势更加明显，操作人员施加在手柄上的力矩通过方轴直接传递到齿轮，没有额外的连接间隙，操作的手感更扎实，不会出现空程，同时一体铸造的结构抗冲击能力强，即使出现瞬时的过载，也不容易出现轮体断裂的问题。在设备维护层面，这类齿轮的更换成本极低，因为铸造成型的坯件加工量少，备件制备周期短，当齿面出现正常磨损后，可以快速更换，不需要复杂的拆卸工具，只需要拆下轴向定位的卡簧或挡板，就能将齿轮从方轴上抽出，更换新件后重新定位即可，非常适合野外作业、维护条件有限的场景使用。
