挖掘机单齿松土器结构设计模型

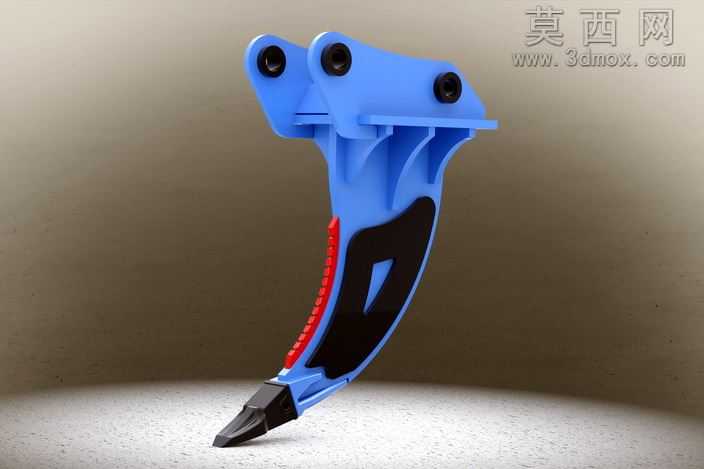

本模型为挖掘机配套使用的单齿松土器三维设计模型，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循工程机械属具的实际设计规范，对各部件的装配关系、配合公差进行了精准还原。模型整体结构分为上部连接支座、中部支撑臂、下部松土齿三大核心部分，上部支座预留三个标准销轴连接孔，可直接适配对应吨位挖掘机的斗杆前端连接接口，孔位同轴度、安装面平面度均按照实际加工精度要求设定，保证虚拟装配与实际安装的一致性。中部支撑臂采用流线型变截面设计，建模时通过曲面放样、实体加厚命令完成主体结构，既还原了实物的力学优化造型，也清晰呈现了内部加强筋的布置逻辑，加强筋沿受力方向分布，可有效分散作业时的冲击载荷，避免应力集中。下部松土齿为楔形单齿结构，齿尖部分做了耐磨段的单独建模，还原了实际产品中可更换耐磨齿尖的设计，齿身侧面的红色防护条、黑色耐磨护板均单独建模并完成装配，清晰展示了各易损部件的安装位置与固定方式。渲染阶段采用工程级渲染流程，主体结构赋予高饱和度蓝色工程漆材质，调整材质粗糙度、反光度参数模拟真实漆面的哑光金属质感，耐磨护板赋予黑色耐磨合金钢材质，齿尖部分赋予高硬度耐磨合金的深灰金属质感，红色防护条赋予工程塑料材质，各部件材质区分清晰，可直观分辨不同功能区域的材质差异。场景采用柔和的影棚布光，主光源从侧上方照射打出结构轮廓，辅光源补光消除暗部死黑，地面赋予浅灰色颗粒质感的水泥地面材质，搭配柔和的接触阴影，整体渲染效果真实清晰，可完整展示松土器的整体外观、结构细节与装配关系。设计过程中充分考虑松土器的实际作业工况，对受力较大的连接部位、齿根部位均做了结构加强的细节还原，整体模型无冗余特征，各部件可单独导出用于工程出图、运动仿真或有限元分析，能够直观呈现单齿松土器的结构原理与设计逻辑，可作为工程机械属具设计、教学演示的参考素材。
