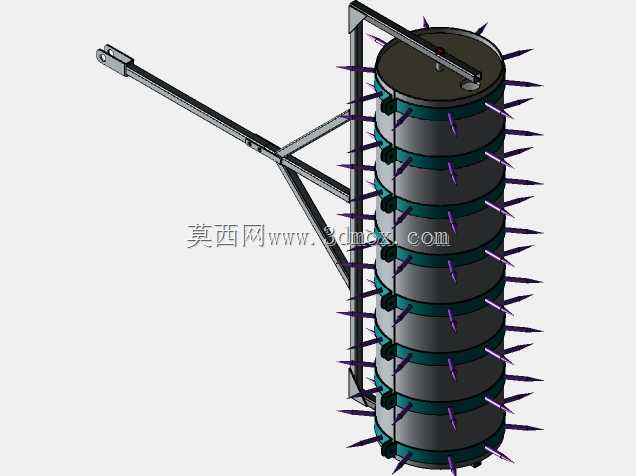

农用刺辊式草场作业挂接装置结构

这款挂接式刺辊作业部件，主要适配小马力轮式拖拉机后置三点悬挂接口，多用于天然草场改良、人工牧草地表层松耙、补播前的地皮划破作业，也可在撂荒地复耕前期完成表层根茬破碎与土壤透气作业，在丘陵缓坡草场、小面积人工牧草地的日常管护场景中适配性极强，能有效避免大型联合整地机械进地难、转弯半径大压损牧草的问题。从结构设计来看，主体作业辊采用分段式箍圈装配结构，每道箍圈上沿圆周等距排布淬硬刺钉，刺钉外伸长度经过草场作业工况反复验证，既能划破3至5厘米厚度的草皮层与板结表土，又不会过度翻耕破坏牧草根系层，相邻箍圈的刺钉排布采用错位角度设计，作业时不会出现漏划条带，辊体转动过程中刺钉依次入土，能有效降低作业牵引阻力，减少拖拉机动力损耗。挂接臂采用三角斜撑加强结构，主挂接臂上的悬挂销孔尺寸完全匹配常规小马力拖拉机的后置悬挂标准，安装时无需额外改装接口，挂接后辊体的作业高度可通过拖拉机悬挂拉杆直接调节，能适配不同草层厚度、不同板结程度的地块作业需求。辊体两端采用带防尘密封的转动副结构，能适应草场多尘土、多草屑的作业环境，减少作业过程中的杂物卡滞与磨损，延长部件维护周期。设计过程中重点考量了作业时的受力分布，斜撑结构的受力点直接对应辊体两端的轴承安装位，避免作业时硬质地层的反作用力造成挂接臂变形，刺钉与箍圈采用可拆式连接结构，单根刺钉磨损后可单独更换，无需整体更换箍圈或辊体，大幅降低后期使用维护成本。辊体的作业幅宽经过匹配测算，与适配拖拉机的轮距完全契合，作业时拖拉机轮胎行进轨迹刚好处于相邻作业幅的衔接位置，不会出现重复作业或漏作业的情况，挂接臂的长度设计也预留了足够的安全距离，作业转弯时辊体不会与拖拉机尾部发生碰撞，能满足小地块频繁转弯的作业需求。
