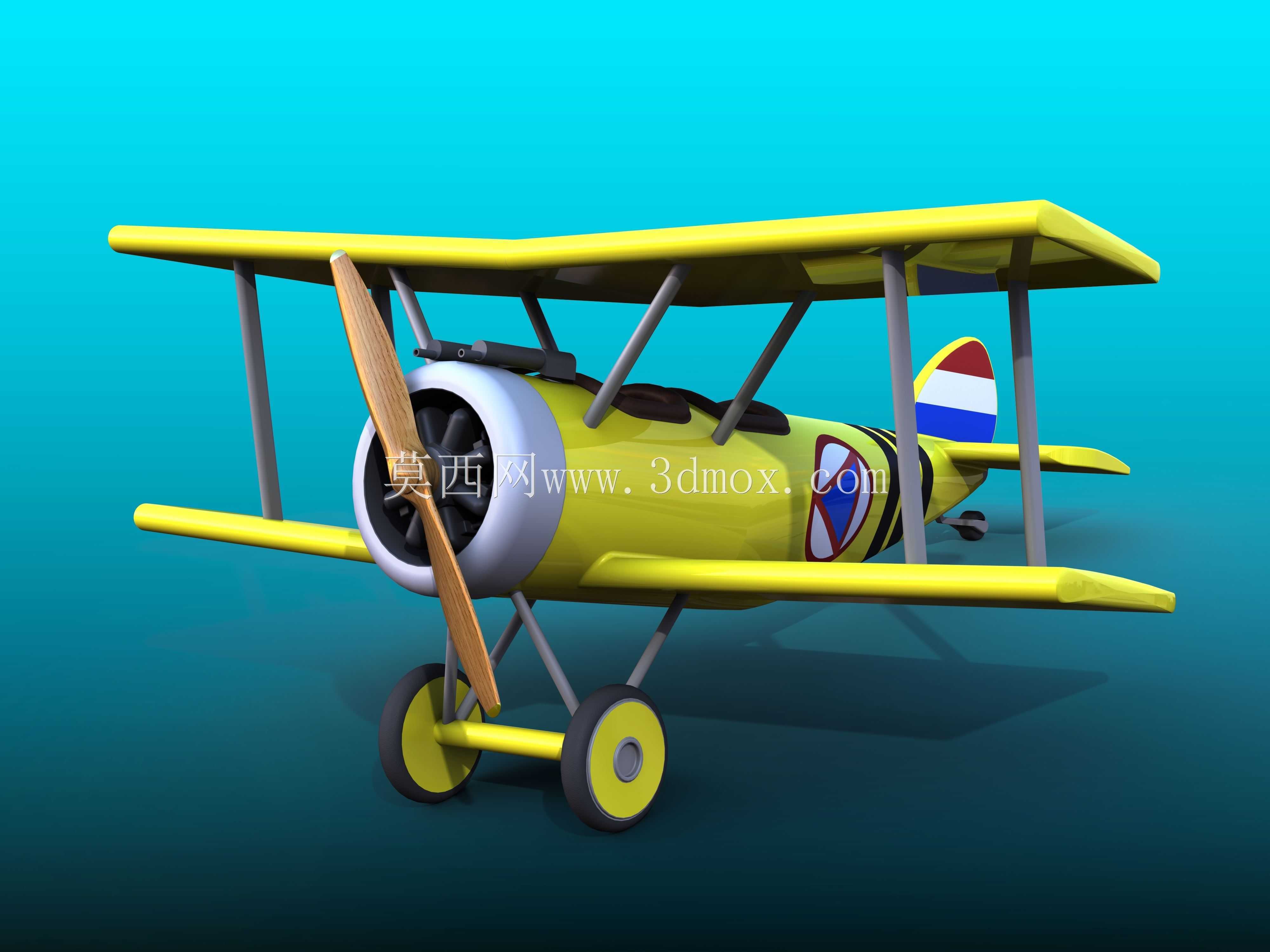

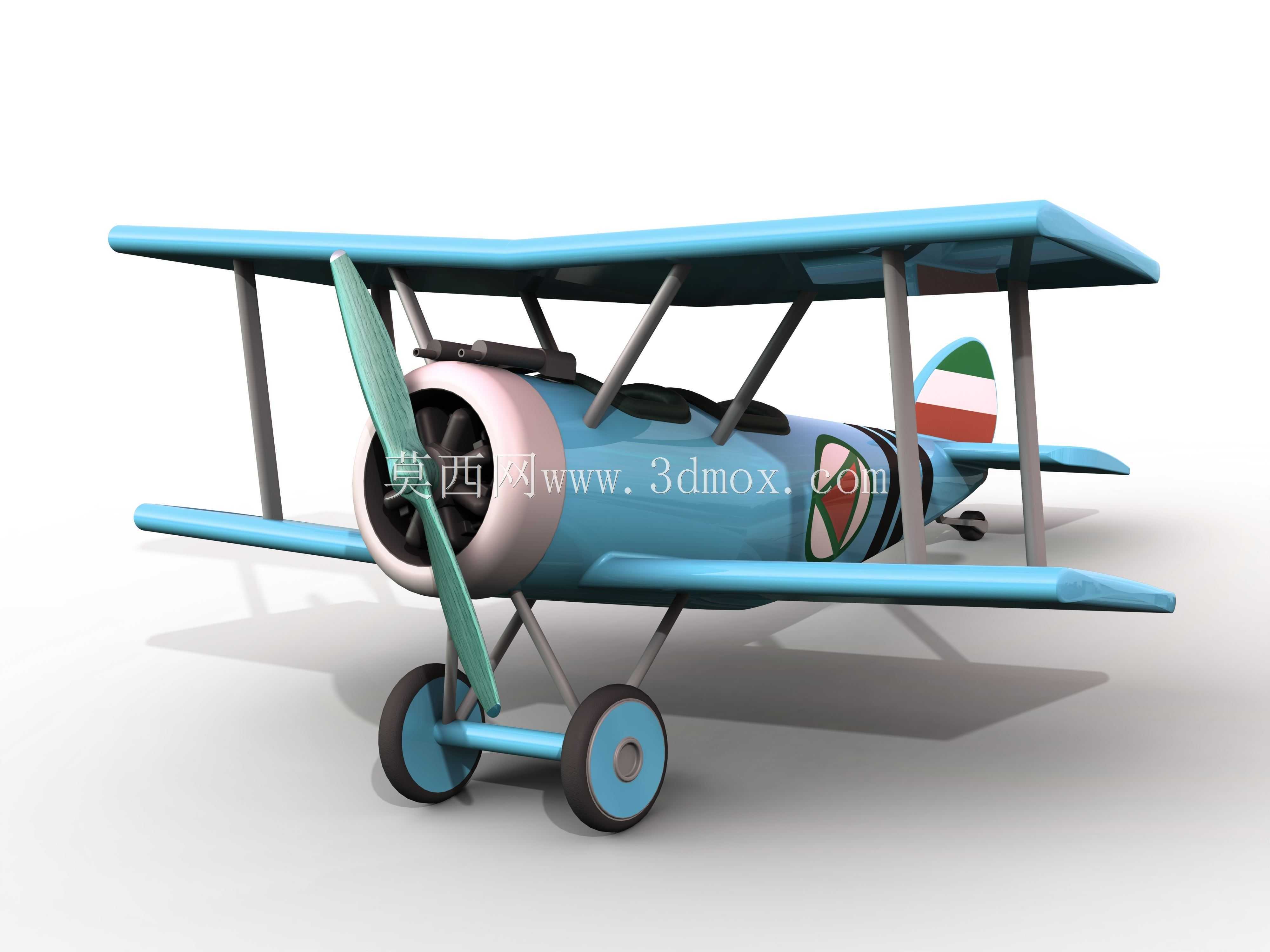

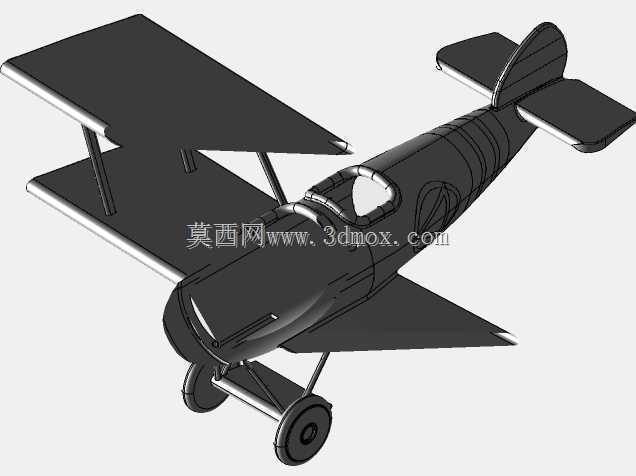

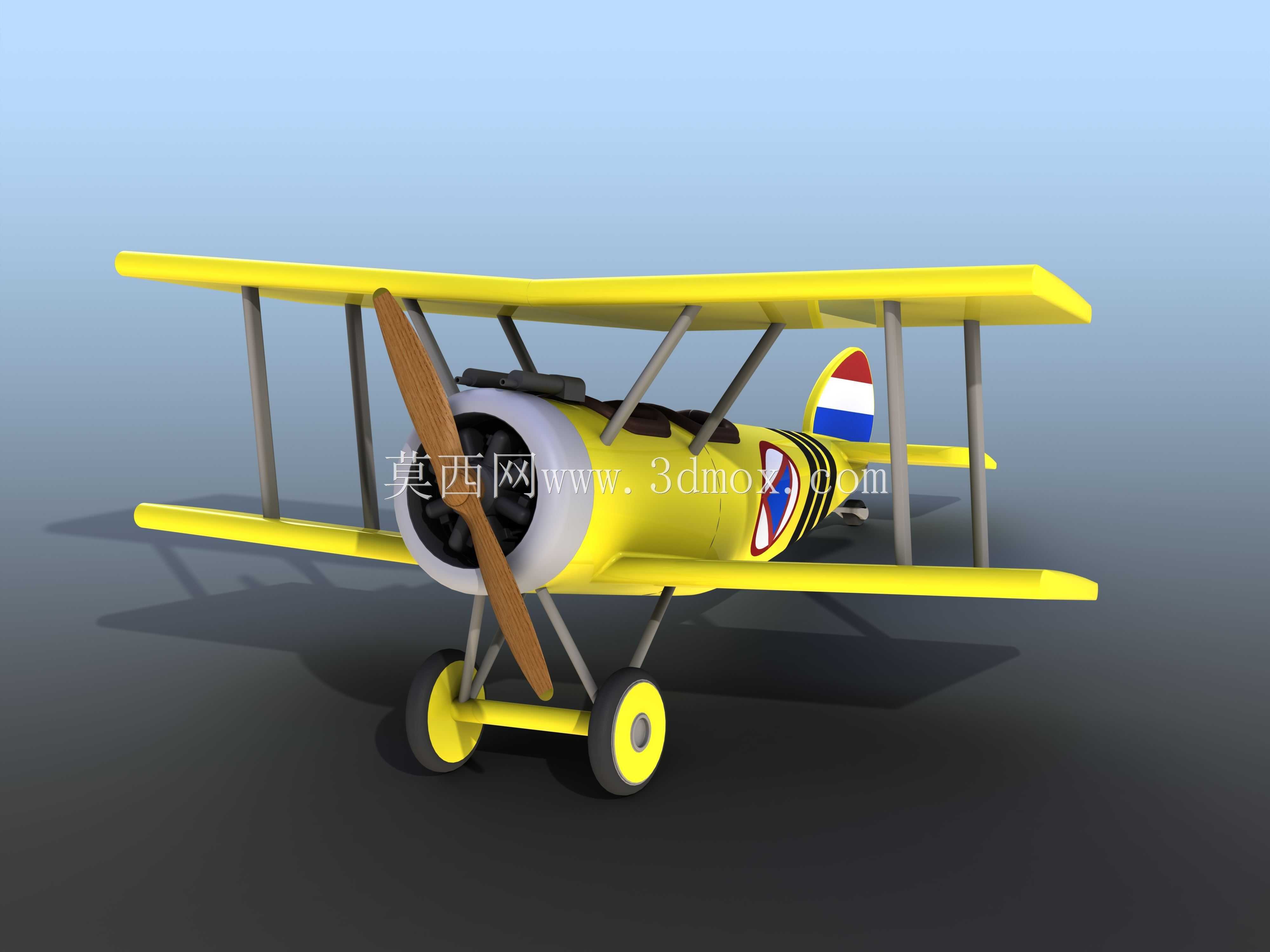

复古双翼玩具飞机外观结构设计

　　这款双翼玩具飞机的结构设计，核心围绕玩具类产品的安全使用需求与仿真航模的外观还原度做平衡，日常应用场景覆盖儿童益智玩具、桌面装饰摆件、航模启蒙教学教具多个方向，既可以作为低龄儿童的把玩物件，也能作为航模入门阶段的静态展示样件，帮助初学者理解固定翼双翼机的基础结构组成。从实际用途来看，该模型还原了早期螺旋桨双翼机的核心结构特征，上下两层机翼通过支撑立柱做刚性连接，相比单翼布局在低速状态下的升力表现更优，对应到玩具产品上，这种结构也能提升整体抗摔性能，日常把玩过程中不慎跌落时，双层机翼配合支撑结构可以分散冲击力，减少机翼断裂的概率。设计过程中优先考虑了把玩的安全性，螺旋桨边缘做了圆弧过渡处理，没有尖锐棱角，起落架的轮子采用软质材质模拟，

　　轮轴位置做了隐藏式设计，避免儿童把玩时夹伤手指，机身整体轮廓没有突出的尖锐结构，所有边角都做了R角处理，符合玩具产品的安全设计规范。外形尺寸方面，整体比例参考了真实双翼机的缩放比例，机身长度与翼展的比例控制在1:1.2左右，上层机翼的展长略大于下层机翼，符合早期双翼机的气动布局特征，机身截面采用近似圆形的过渡设计，从机头引擎位置到机尾逐步收窄，还原了真实机型的流线型特征。机头位置的螺旋桨采用可转动的结构设计，转轴位置预留了标准的间隙配合公差，手动拨动时可以顺畅转动，不会出现卡滞或者松脱的情况，引擎罩部分做了分色处理，还原了真实机型的引擎散热罩结构特征，表面做了环形的凹槽细节，模拟散热鳍片的结构。机翼部分的支撑结构采用对称布局，

　　左右两侧各设置两组斜向支撑立柱，连接上下机翼的对应位置，支撑立柱与机翼的连接位置做了加厚处理，提升连接强度，避免把玩过程中连接处断裂，机翼后缘位置预留了模拟副翼的结构刻线，还原真实机型的操纵面结构，尾翼部分包含垂直尾翼与水平尾翼，垂直尾翼上做了标识色块的分色设计，水平尾翼与机身尾部采用一体化连接结构，提升尾部的结构强度。起落架采用后三点式布局，对应早期螺旋桨飞机的起落架设计特征，前部两个主起落架位于机翼下方位置，通过斜向支撑臂连接到机身下部，起落架轮子的轮毂做了细节还原，轮胎部分模拟了橡胶轮胎的质感，尾部的小型尾轮做了简化处理，在保证结构强度的前提下还原布局特征。设计过程中对各个部件的装配间隙做了统一管控，

　　相邻部件之间的间隙控制在0.2mm以内，既保证装配的顺畅性，也不会出现过大的缝隙影响外观效果，所有部件的壁厚做了均匀化处理，平均壁厚控制在1.8mm左右，避免注塑生产过程中出现缩痕或者翘曲的问题，针对壁厚变化的位置做了渐变过渡处理，减少应力集中的风险。从结构拆分的角度来看，模型可以拆分为机身、上机翼、下机翼、螺旋桨、引擎罩、起落架、尾翼几个独立部件，各个部件之间采用卡扣或者定位柱的方式连接，不需要额外的紧固件就可以完成装配，降低生产装配的复杂度，同时也方便后期的拆解维护或者表面涂装处理。表面细节处理上，机身侧面预留了模拟标识的位置，机翼表面做了轻微的弧度处理，还原真实机翼的翼型特征，而不是单纯的平板结构，提升整体的仿真度，驾驶舱位置做了凹陷的细节处理，模拟开放式座舱的结构特征，没有做多余的透明件设计，避免小零件脱落造成安全隐患。针对把玩过程中常见的受力场景，比如手持机翼位置拿取模型、跌落时机身触地的情况，在结构设计时对机翼根部、起落架连接位置、尾翼连接位置这些应力集中的区域做了局部加厚处理，加设了加强筋结构，提升这些位置的抗冲击性能，延长产品的使用寿命。整体结构没有复杂的内部机构，所有结构都服务于外观还原与把玩安全性，在保证仿真度的前提下尽可能简化结构，降低生产制造的难度，适合批量注塑生产，同时各个部件的脱模角度都做了统一设置，脱模斜度控制在1.5度以上，避免生产过程中出现脱模卡滞的问题。
