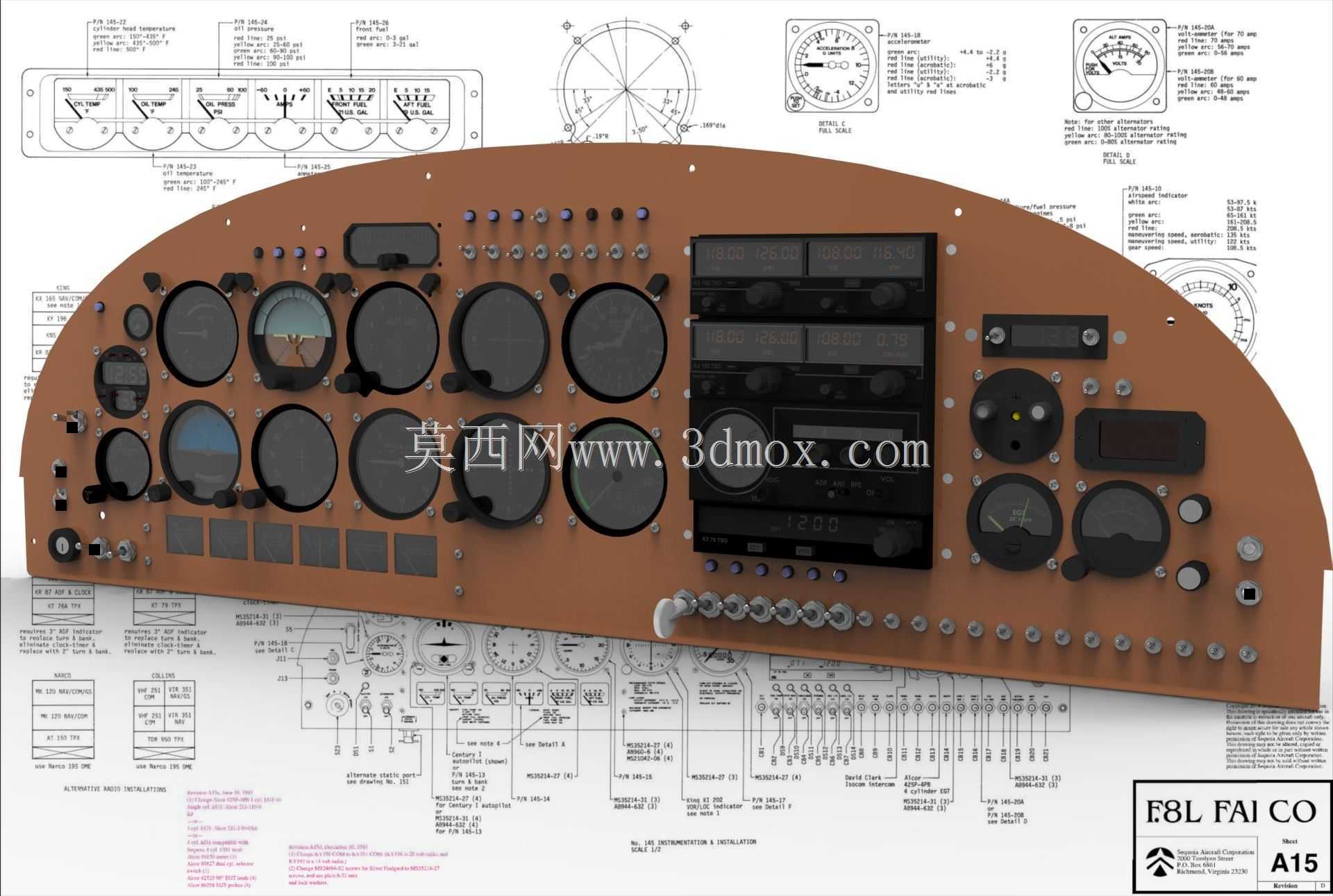

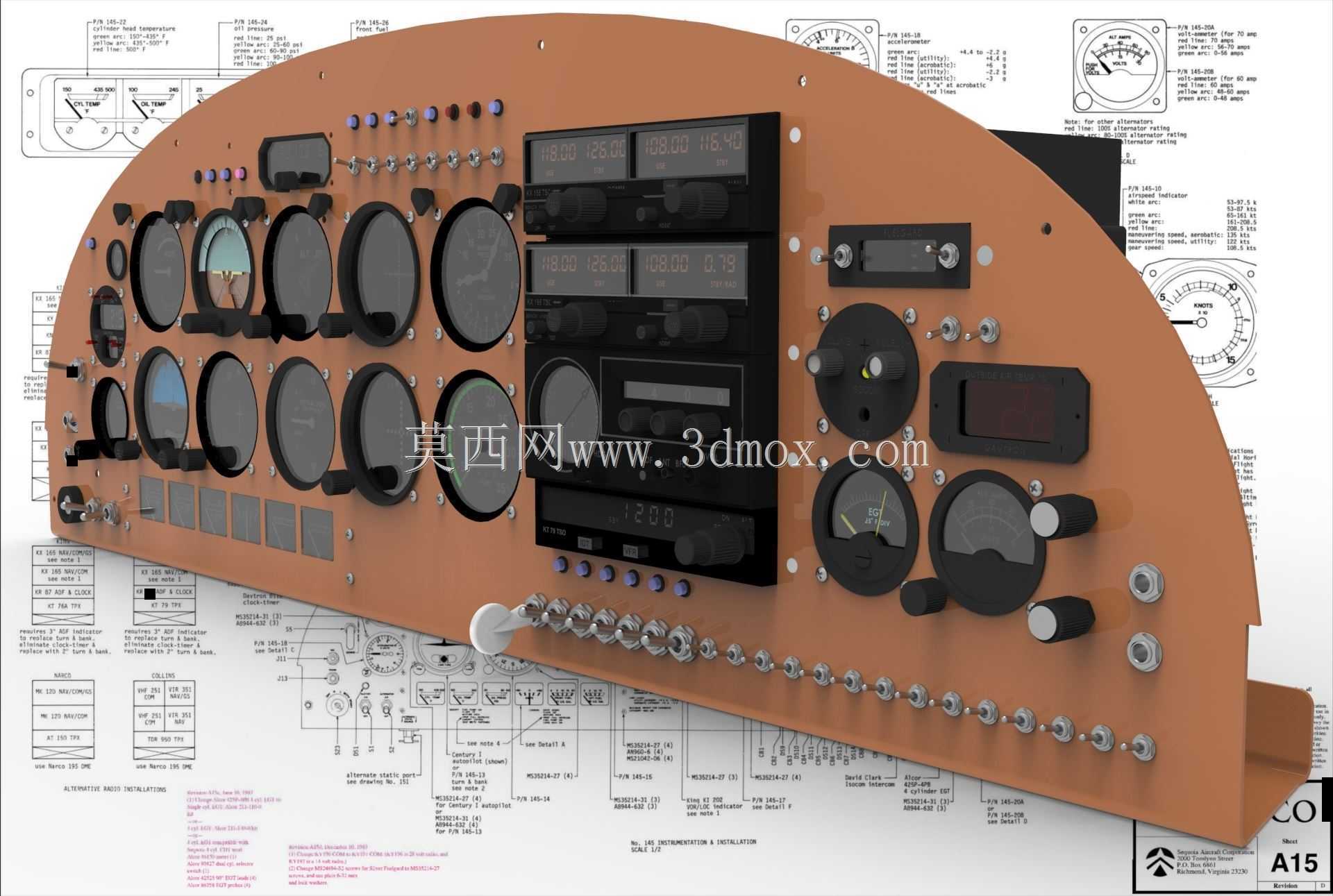

轻型飞机座舱仪表板总成结构设计

　　在通用航空轻型固定翼飞机的座舱设计环节，仪表板作为飞行员获取飞行状态参数、操控机载设备的核心交互界面，其布局合理性直接关系到飞行操作的人机工效与飞行安全。这套仪表板总成适配单发轻型螺旋桨飞机的前座舱安装位，整体采用弧形轮廓设计，贴合座舱前风挡下方的安装曲面，避免遮挡飞行员前向视野，同时让不同位置的仪表都能处于飞行员的舒适视距范围内，减少长时间飞行的视觉疲劳。

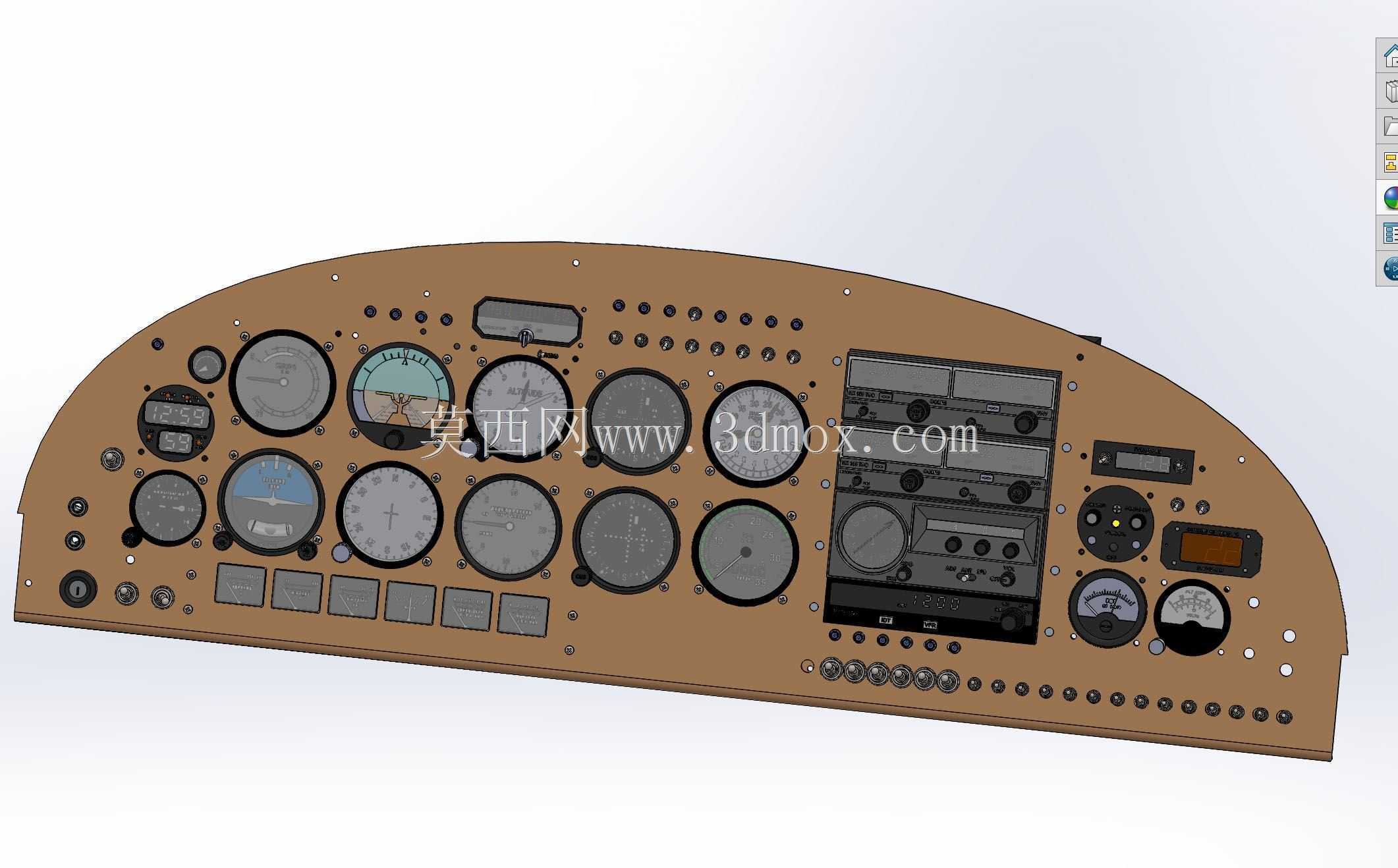

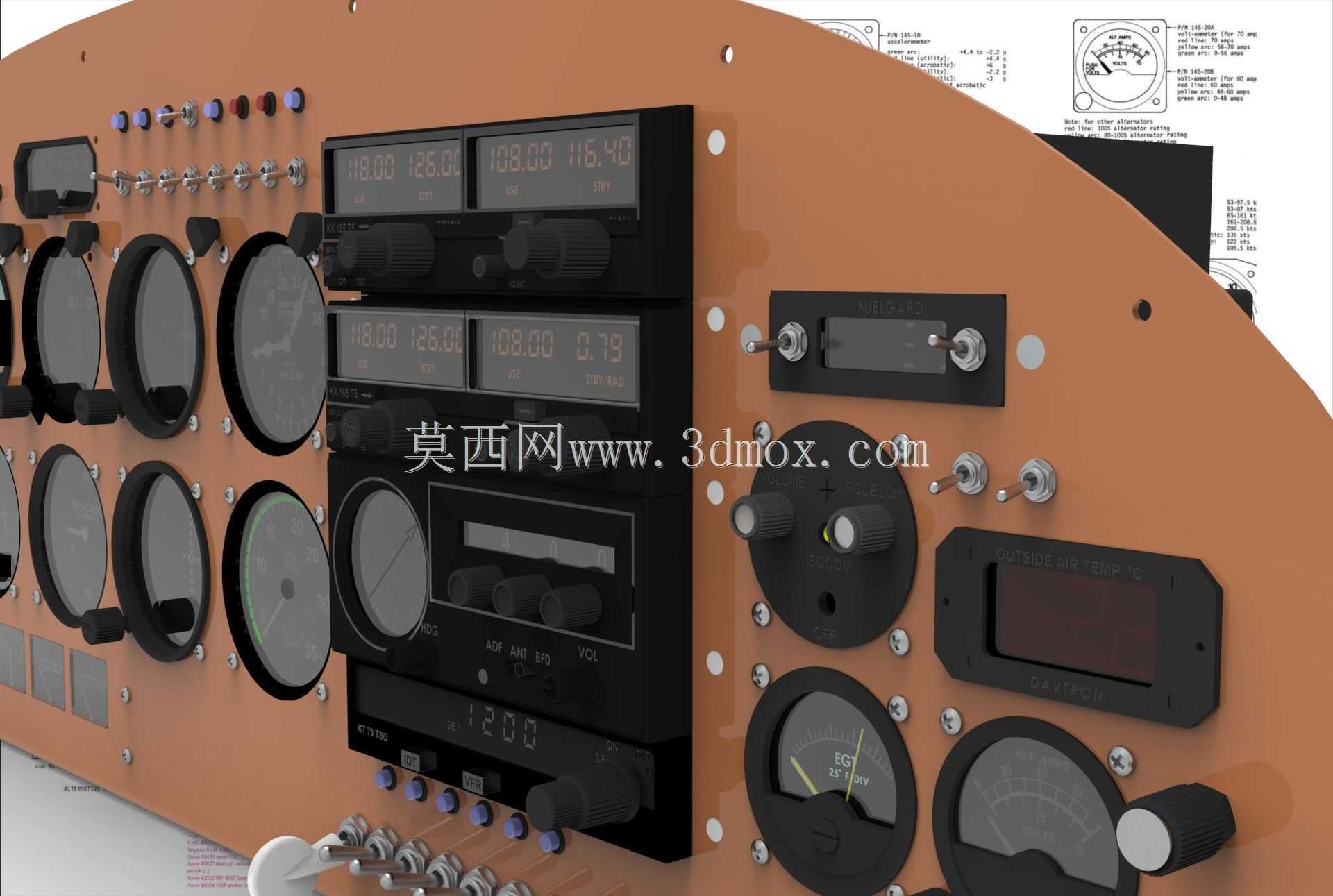

　　从功能分区来看，仪表板按照飞行员操作习惯划分为三个核心区域：左侧区域布置发动机状态监控仪表，包含转速表、油温表、油压表、燃油量表、气缸头温度表等动力系统监控单元，所有仪表的排布顺序匹配飞行员从左到右的视觉扫描习惯，动力参数异常时飞行员可在极短时间内捕捉到读数变化；中间区域为飞行姿态与导航参数区，集成了姿态仪、空速表、高度表、垂直速度表、航向仪等核心飞行仪表，其中姿态仪布置在该区域的视觉中心位置，对应飞行员正前方的主视区，确保复杂气象飞行时能第一时间获取飞机姿态信息；右侧区域布置航电设备与辅助功能单元，包含通讯电台、导航接收机、应答机、开关面板、告警指示灯组以及备用磁罗盘，通讯与导航设备的操作旋钮高度与飞行员自然抬手的操作高度匹配，无需大幅移动手臂即可完成频率调整、频道切换等操作。

　　设计过程中首先确定了安装边界的约束条件：仪表板整体采用铝合金板材加工成型，边缘设置一圈均匀分布的安装孔位，匹配座舱前部的安装支架定位点，安装时通过减震橡胶垫与支架连接，避免发动机运行过程中的振动传递到仪表内部，影响仪表精度与使用寿命。所有圆形仪表的安装孔径统一采用航空标准尺寸，不同功能的仪表可根据实际装机需求互换安装位置，降低后期维护更换的成本；矩形航电设备采用标准航空机架安装结构，设备后部预留足够的线束走线空间，线束通过仪表板后部的线卡固定，避免飞行过程中线束晃动摩擦造成的线路破损，同时不同系统的线束分开布设，减少航电设备之间的电磁干扰。

　　人机工效设计上，所有仪表的刻度盘朝向都经过角度调整，确保飞行员在正常坐姿下观察每个仪表时，视线都能垂直于仪表刻度盘表面，避免视差造成的读数误差；常用的操作开关、旋钮都布置在飞行员右手可轻松触及的范围内，应急操作类开关比如燃油泵开关、磁电机开关、备用电源开关设置了醒目的标识与防误触保护盖，避免飞行过程中的误操作。仪表板表面采用哑光棕褐色涂层处理，避免阳光直射时产生反光干扰飞行员视线，所有仪表的刻度与指针采用高对比度配色，夜间飞行时配合仪表内部的照明系统，可清晰读取参数同时不会产生过强的光线影响夜间视觉适应。

　　在安装兼容性方面，这套仪表板总成预留了加装额外航电设备的安装位，可根据不同的飞行任务需求加装气象雷达显示屏、自动驾驶仪控制面板、GPS导航单元等设备，无需对仪表板主体结构进行二次加工；仪表板下部预留了与座舱操纵机构的避让缺口，确保驾驶杆、油门杆、混合比杆等操纵部件的全行程操作不会与仪表板发生干涉，所有活动操纵部件与仪表板之间保留足够的安全间隙，即使在结构产生轻微形变的情况下也不会出现卡滞问题。

　　从实际使用场景来看，这套仪表板可满足VFR目视飞行与IFR仪表飞行的基础配置需求，核心飞行仪表采用冗余配置，主仪表故障时备用仪表可提供关键的飞行参数，保障飞行安全；仪表板后部的线束接口采用航空标准接插件，拆装维护时可快速断开连接，无需逐一梳理线路，大幅降低机务维护的工作时长。
