五吨级欧式起重葫芦运行小车结构

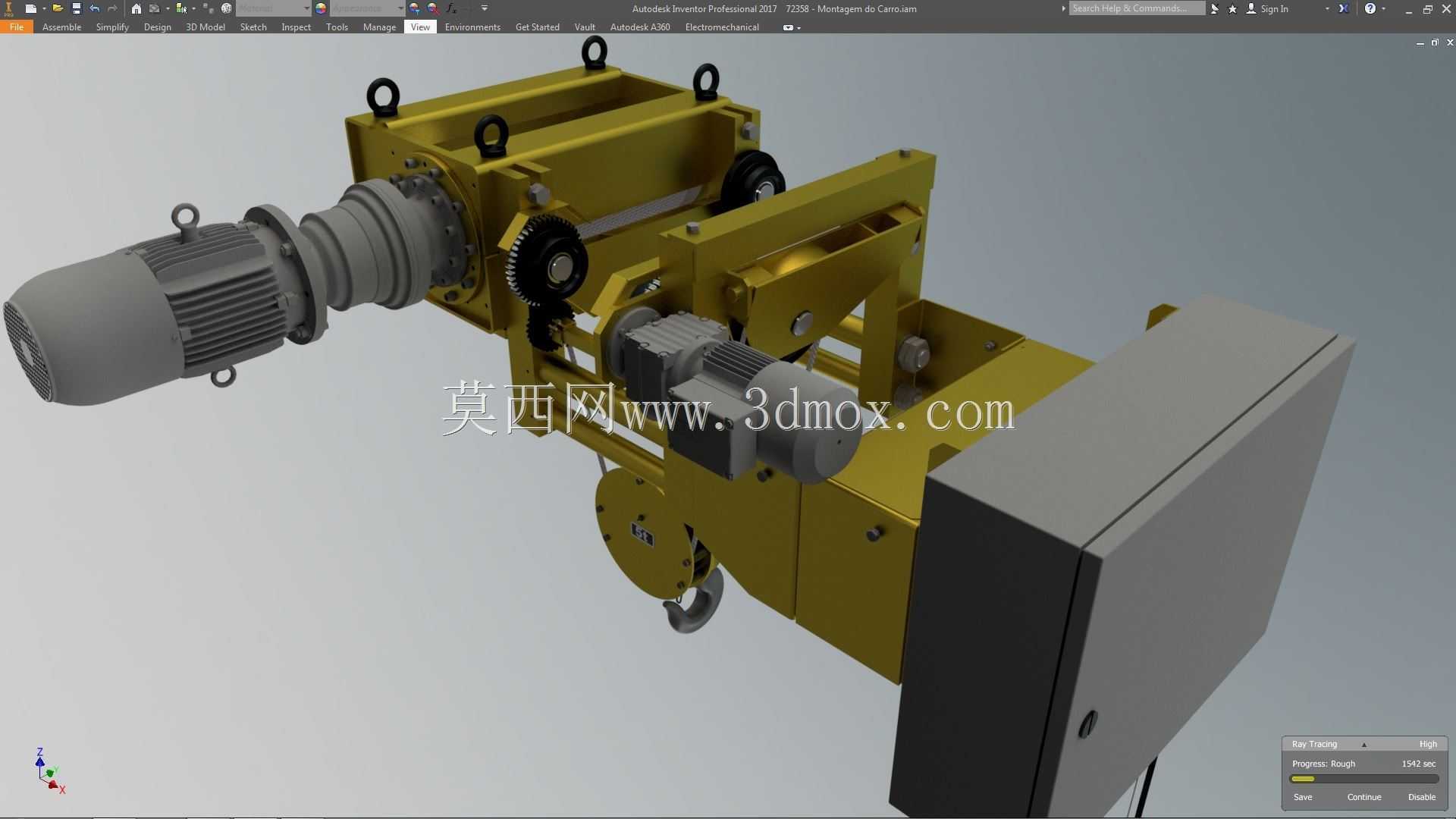

　　这套三维结构对应的是额定起升载荷五吨的单梁起重机配套运行式电动葫芦，主要适配厂房内单梁桥式起重机、门式起重机的起升作业需求，可直接挂装在工字钢轨道下翼缘，沿厂房跨度方向完成物料的垂直起升与水平移送，覆盖机加工车间工件转运、仓储库区重型货物装卸、装配线重型部件对位等常规起重作业场景，相比传统CD型葫芦，整体结构更紧凑，端梁方向的占用尺寸更小，能有效提升厂房的有效起升高度，降低对厂房净空高度的要求。

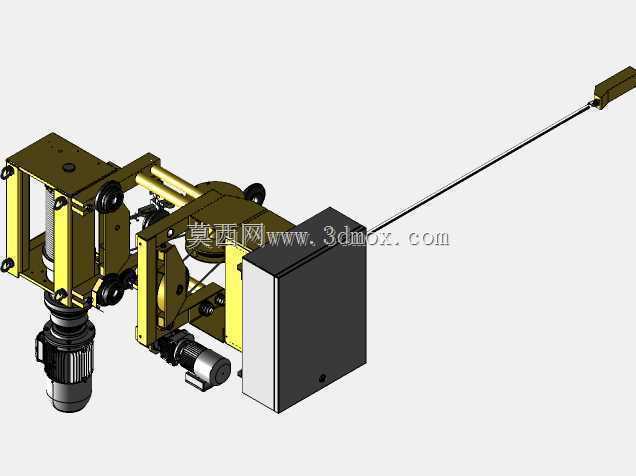

　　从结构布局来看，整套机构分为起升驱动、运行驱动、卷筒组件、吊钩滑轮组、机架主体、电气控制舱几个核心部分。起升驱动采用卧式安装的制动电机配套硬齿面减速机构，动力输出端直接连接卷筒轴，传动链短、传动效率高，减速箱采用斜齿轮传动设计，运行噪音更低，承载能力更强，电机自带的失电制动器可在断电瞬间锁止输出轴，避免吊重下坠，满足起重设备的安全制动要求。卷筒采用钢板卷制的绳槽卷筒，钢丝绳沿螺旋绳槽有序排布，可避免钢丝绳乱绳、咬绳问题，延长钢丝绳使用寿命，卷筒一端配置的高度限位装置可在吊钩到达上极限、下极限位置时自动切断起升动力，防止冲顶、过放事故。

　　运行驱动采用双侧驱动结构，两台带制动的运行电机分别通过小齿轮啮合端梁上的行走轮轴齿轮，驱动整套葫芦沿轨道运行，相比单侧驱动结构，运行时的偏摆更小，启动、制动过程更平稳，行走轮采用带轮缘的钢轮结构，可直接卡合在工字钢轨道下翼缘，轮缘侧面设置的水平导向轮可抵消运行时的横向窜动，减少轮缘与轨道的摩擦磨损，降低运行阻力。机架主体采用钢板焊接的箱型结构，所有受力焊缝均做满焊处理，焊接后经时效处理消除内应力，避免长期承载后出现结构变形，机架上设置的多个吊耳用于厂内组装、转运时的起吊挂装，也可作为后期维护时的吊装受力点。

　　吊钩滑轮组采用热轧滑轮搭配锻造吊钩，吊钩配备推力轴承可实现360度自由旋转，方便吊重对位，滑轮组的倍率设置为4倍，可将起升电机的输出扭矩放大4倍，匹配五吨的额定起重量，吊钩上配置的弹簧式安全挡片可防止吊索具从吊钩口意外脱出，满足起重安全规范要求。电气控制舱安装在机架侧方，舱内预留了接触器、变压器、接线端子排的安装位置，舱体采用钢板折弯成型，防护等级满足车间内的使用要求，控制线缆采用拖链布设，随小车运行时有序弯折，避免线缆被拉扯、磨损。

　　从安装边界来看，这套葫芦的轨距适配常规的28a-45a号工字钢轨道，安装时无需对轨道做额外改造，直接将行走轮卡入轨道下翼缘，调整好导向轮与轨道侧面的间隙即可完成安装，整体高度方向的尺寸比同吨位传统葫芦缩短近20%，在相同厂房净空下可提升有效起升高度，适合旧厂房起重设备升级改造时选用，也可配套新制起重机安装使用。设计过程中对所有受力部件均做了有限元受力校核，机架、卷筒、吊钩、行走轮轴等核心承载部件的安全系数均满足起重设备设计规范要求，齿轮、轴承等易损件均采用标准系列选型，后期维护更换时可直接采购标准件，降低运维成本。整套结构的三维建模完整还原了各部件的装配关系，包括螺栓连接位置、齿轮啮合间隙、钢丝绳缠绕路径都做了1:1还原，可直接用于结构校核、生产出图、装配模拟，也可作为起重机整机设计时的葫芦部件选型参考，帮助设计人员快速完成整机的布局匹配，减少重复建模工作量。
