150吨重型双梁门式起重设备结构设计

　　在大型装备制造厂区的重型工件转运区、港口散货与重型件装卸泊位、桥梁预制场的梁段吊装工位、大型钢结构加工厂的构件倒运场地，这类大吨位门式起重设备是核心的物料搬运核心装备，承担着几十吨到上百吨级重载物料的垂直起升、水平跨距内的移位、定点精准落位作业，是衔接重型工件加工工序、完成重型设备装卸、支撑大型工程构件预制的关键作业载体，没有这类大吨位起重设备，百吨级的重型结构件、加工件、预制件的场内转运和吊装作业根本无法高效开展。

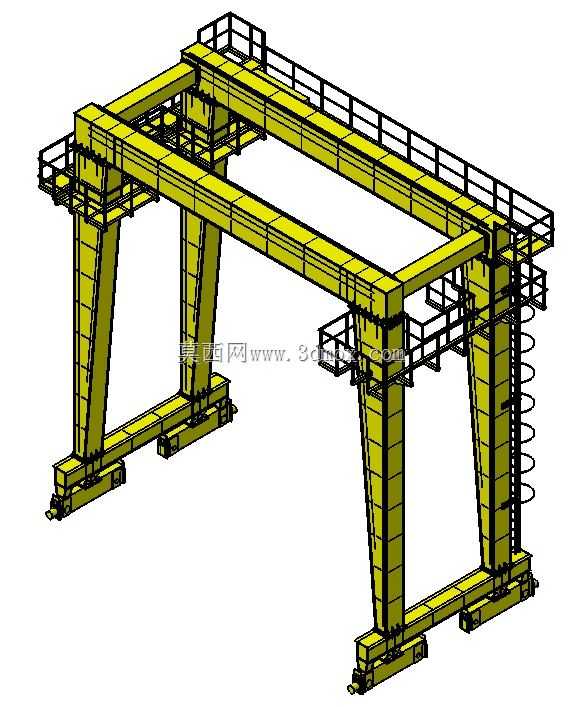

　　这套150吨级的门式起重结构，采用双主梁四支腿的刚性承载构型，区别于小吨位单梁龙门吊的轻量化设计，整体承载框架做了全刚性的受力传递优化：主梁部分采用箱型截面的焊接梁结构，内部根据剪力和弯矩的分布规律布置了横向加劲肋与纵向加劲肋，在支腿与主梁的连接节点、起重小车的行走轮压作用区域，额外做了局部加厚的补强板设计，避免重载工况下的局部应力集中导致结构变形或者焊缝开裂。支腿采用变截面的箱型支腿结构，上窄下宽的构型既可以降低上部结构的迎风面积，减少露天作业时的风载对整机稳定性的影响，也能扩大底部的支撑跨距，提升整机重载作业时的抗倾覆能力，支腿底部与行走端梁的连接位置采用高强度螺栓组加焊接的复合连接形式，保证支腿传递的竖向载荷、横向水平载荷可以均匀传递到下部的行走机构上。

　　从功能配置上看，主梁顶部铺设了双轨的起重小车行走轨道，配套的主起重小车可以承担150吨额定载荷的起升作业，小车上配置了双卷扬的起升机构，通过钢丝绳的倍率匹配满足大吨位起升的速度与载荷要求，同时主小车旁预留了副起升机构的安装位置，可以承担小吨位工件的快速吊运，减少主钩的空载作业频次，提升整体作业效率。主梁两侧的检修通道采用防滑格栅板铺设，通道外侧设置了高度符合安全规范的防护栏杆，栏杆底部设置了挡脚板，避免检修作业时工具或者杂物从高空坠落引发安全事故，支腿外侧布置了带护笼的直爬梯，连通地面与主梁顶部的检修平台，爬梯的踏步间距、护笼的横向圈间距都满足高空作业的安全防护要求，日常巡检人员可以通过爬梯到达上部结构的各个检修点位，完成行走轮、起升机构、电气线路的日常检查与维护。

　　在设计过程中，首先需要明确设备的作业边界：额定起重量150吨是设计的核心载荷输入，需要结合作业场地的跨度要求确定主梁的总长度，同时要预留两端的悬臂长度，扩大设备的作业覆盖范围，悬臂长度的确定需要结合悬臂端的额定起升载荷折减系数，避免悬臂段过载引发结构失稳。支腿的高度设计需要匹配作业场地的最大起升高度要求，也就是起吊物的最大高度加上吊具的最小安全距离、起重小车的自身高度，预留足够的安全余量，避免起升作业时吊物与主梁结构发生碰撞。底部的行走端梁采用多轮组的行走机构配置，通过均衡梁结构将上部载荷均匀分配到每个行走轮上，降低单个车轮对轨道的轮压，适配普通重型起重轨道的承载能力，行走机构的驱动采用双侧分别驱动的形式，避免单侧驱动导致的行走啃轨问题，同时在端梁两端设置了行程限位与缓冲装置，在设备行走到轨道端部时可以触发限位停车，缓冲装置可以吸收意外碰撞的冲击能量，避免结构硬碰撞损伤。

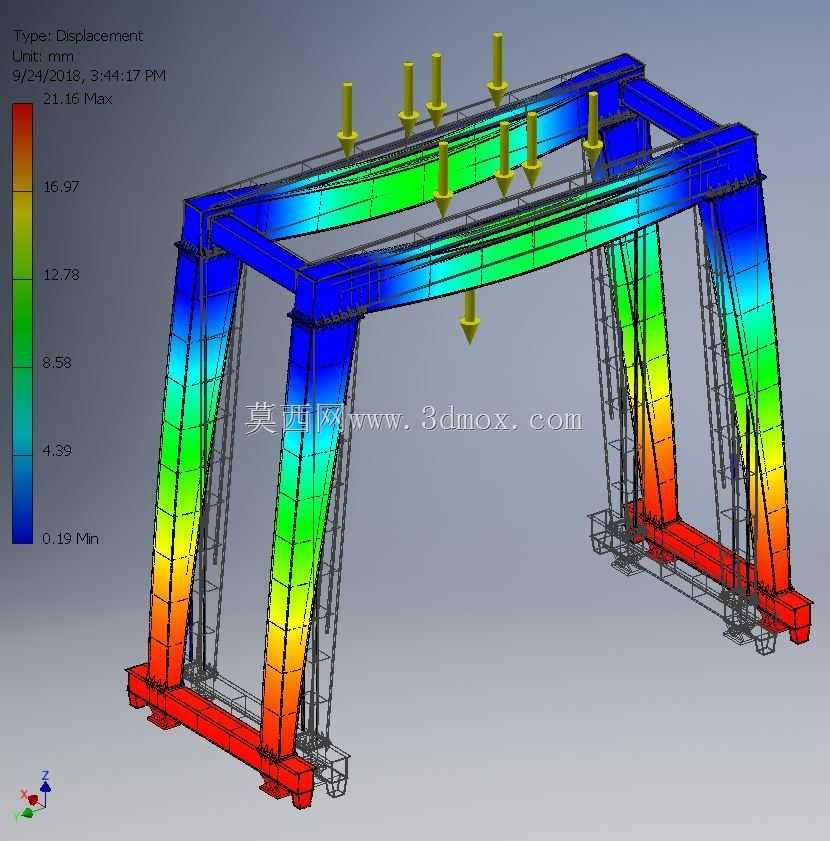

　　结构受力分析阶段，需要覆盖多种极端工况：首先是额定载荷下的跨中起吊工况，此时主梁承受最大的正弯矩，需要校核主梁的下挠量是否在允许的弹性变形范围内，保证卸载后主梁可以回弹到初始位置，不会出现永久性的塑性变形；其次是悬臂端最大额定载荷起吊工况，此时支腿与主梁的连接节点承受最大的负弯矩与剪力，需要校核节点处的焊缝强度、螺栓连接的抗剪抗拉能力，避免节点失效；还要考虑露天作业时的风载作用，按照作业地区的最大风压计算风载荷对整机的横向作用力，校核整机的抗倾覆稳定性，保证在非工作状态的最大风载下设备不会出现倾覆风险，同时支腿结构需要承受风载带来的横向弯矩，保证结构的侧向刚度足够，不会出现过大的侧向摆动影响作业精度。另外还要考虑起重小车启动、制动时的纵向水平惯性力，行走机构启动制动时的纵向冲击载荷，将这些动载荷系数纳入载荷组合中，保证结构在动态作业过程中的强度、刚度、稳定性都满足设计规范要求。

　　安装边界方面，这类设备安装前需要对作业场地的轨道基础做专项处理，轨道基础的承载能力需要匹配设备的最大轮压，避免设备作业时基础沉降导致轨道变形，影响行走平稳性。轨道的铺设精度需要满足跨度公差、轨道直线度、轨道顶面水平度的要求，两条轨道的接头位置需要错开，避免行走轮经过接头时产生过大的冲击。设备安装时需要先在地面拼装支腿与端梁的行走组件，再将主梁分段吊装到支腿顶部完成拼接，之后安装起重小车、检修平台、爬梯、电气系统等附属部件，安装完成后需要做空载试运行、额定载荷试吊、动载荷试吊、静载荷试吊多项测试，验证结构的变形量、机构的运行平稳性、安全装置的可靠性，所有指标达标后才能投入正式作业。日常使用过程中，需要定期检查主梁的焊缝有没有开裂、连接螺栓有没有松动、行走轮的磨损情况是否正常、起升钢丝绳有没有断丝磨损，及时排查结构隐患，保证设备长期重载作业下的安全性与可靠性。
