龙门架配套3吨载重手动运行小车结构

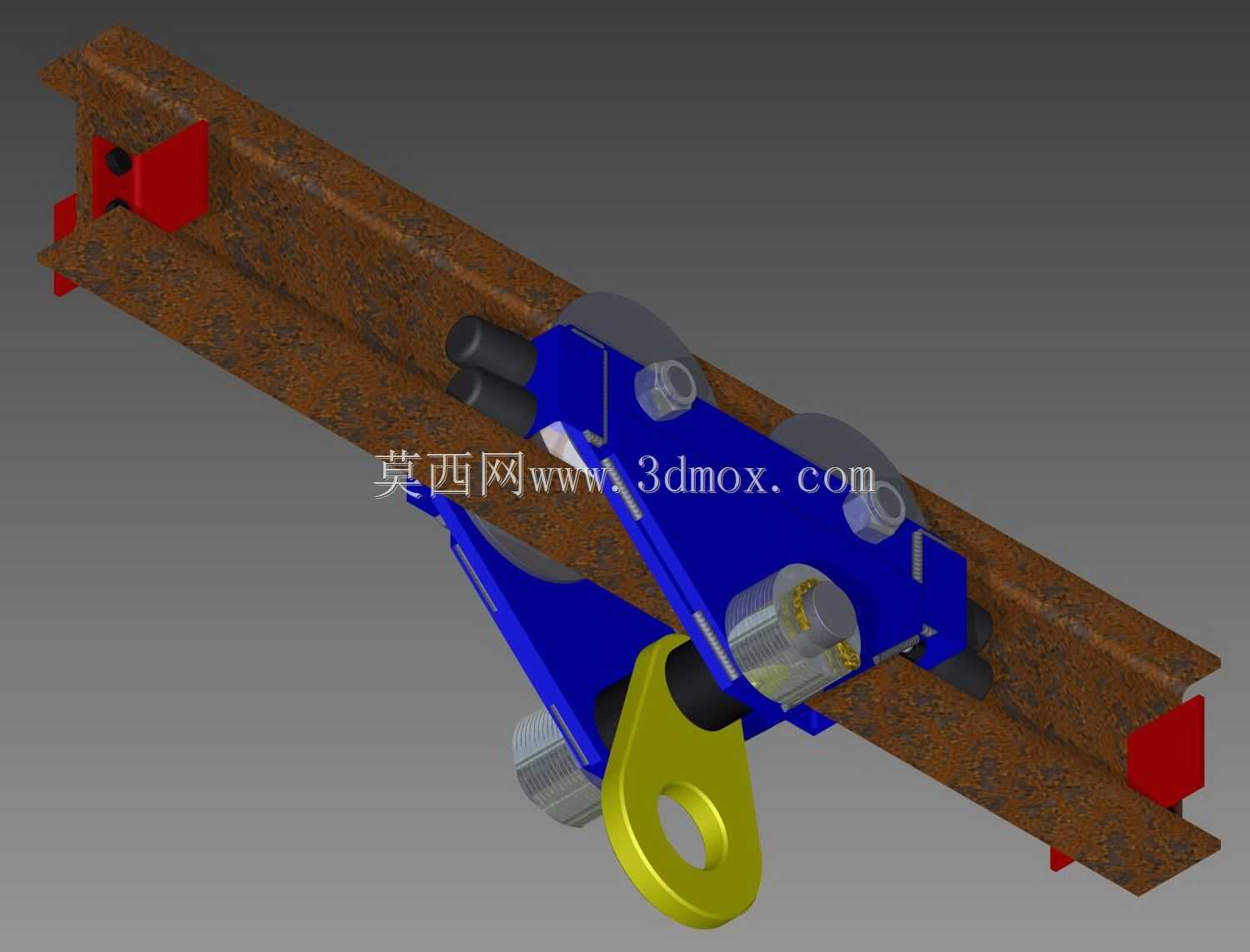

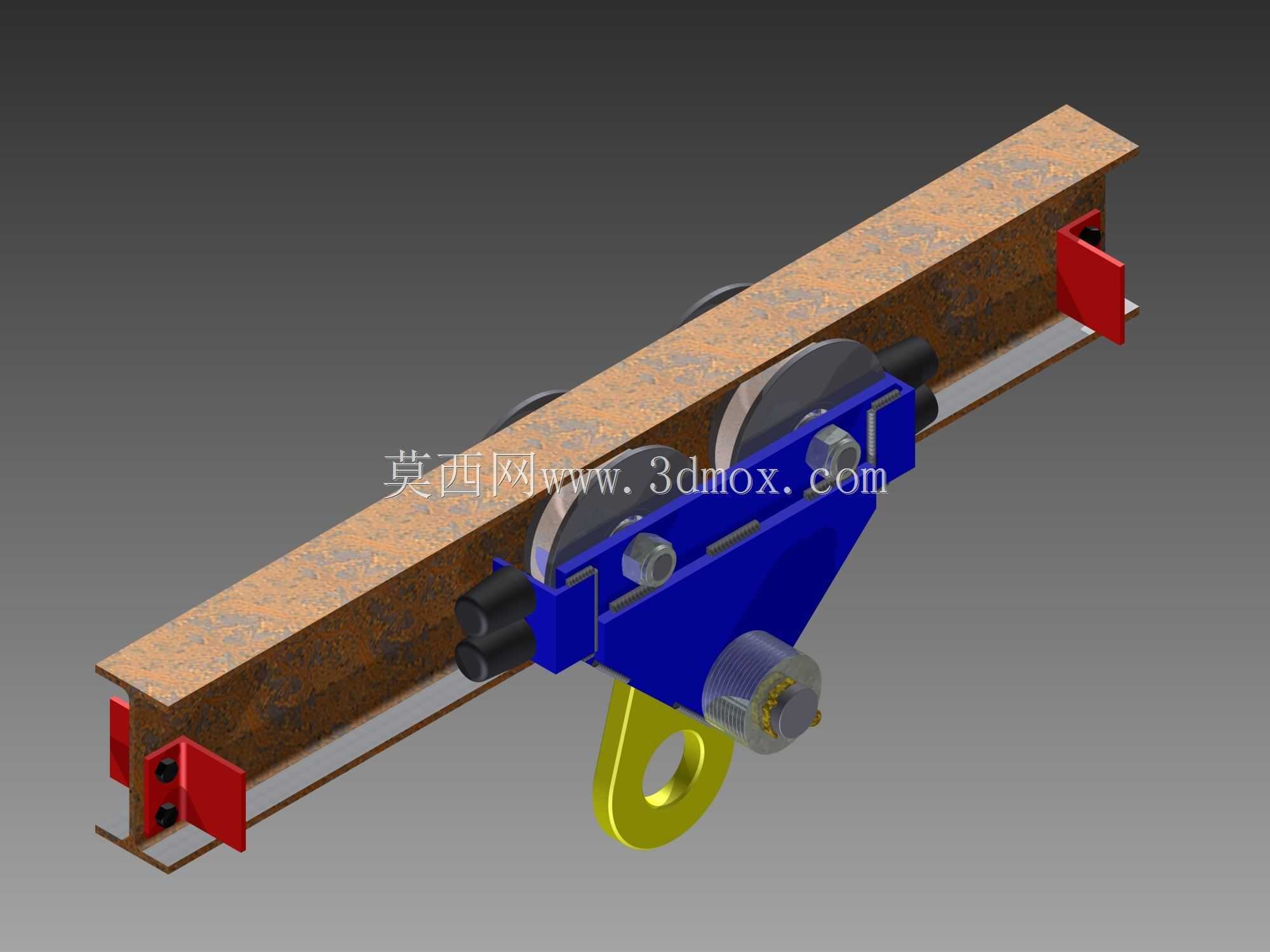

　　该款手推运行小车主要适配中小型龙门架的物料吊运作业场景，常见于车间内工位间重型工件转运、仓储区域重型货物的短距离移位、设备检修过程中零部件的吊装移位等工况，额定承载能力为3吨，完全覆盖常规中小吨位的手动起重作业需求，无需额外配置动力源，依靠人力推动即可实现沿轨道的水平方向移动，适配无外接动力的临时吊装作业场景。从结构设计逻辑来看，小车整体采用骑跨式安装结构，通过两侧对称布置的行走轮组卡装在工字钢轨道的翼缘上，轮组的轮缘做了贴合轨道翼缘斜面的弧度处理，行走过程中可自动对中，避免出现卡滞、脱轨的问题；两侧的墙板采用高强度钢板折弯成型，通过螺栓副实现刚性连接，中间预留的吊点位置采用加厚吊耳结构，吊耳孔做了镗孔处理，

　　可直接连接手拉葫芦或者其他吊具，吊点位置与小车整体重心重合，避免带载行走时出现偏载倾斜的问题。设计过程中针对安装边界做了充分考量，行走轮的间距可通过调整螺栓进行小范围适配，能够兼容一定范围内不同翼缘宽度的工字钢轨道，无需针对单一轨道规格单独定制，降低了现场适配的成本；小车整体的外形轮廓在满足强度要求的前提下做了紧凑化处理，横向宽度控制在合理范围内，能够在轨道拼接位置、轨道端部限位处顺利通行，不会出现结构干涉；安装时无需额外拆卸大量零部件，只需松开一侧的连接螺栓，将轮组卡入轨道后重新紧固即可完成装配，单人即可完成现场安装作业，无需借助额外吊装设备。从功能特性层面来说，该小车的行走轮采用轴承配合的转动结构，轮体表面做了淬火处理，

　　硬度满足3吨载重下的长期滚动磨损要求，人力推动时运行阻力小，带载状态下单人即可轻松推动移位；两侧墙板上预留的限位挡块结构，在小车行至轨道端部时可与轨道端部的止挡结构接触，避免脱出轨道；所有连接螺栓均采用防松结构设计，在长期往复行走的振动工况下不会出现松动脱落的问题，保障作业过程中的结构可靠性。在实际应用中，该小车可与不同吨位的手拉葫芦、环链电动葫芦配套使用，作为龙门架、固定式单轨吊的水平行走执行部件，相比电动行走小车，其结构更简单，维护成本更低，不存在电气元件故障的隐患，尤其适合作业频率不高、对成本控制要求较高的起重作业场景；设计时对各受力部件的强度做了冗余校核，墙板、轮轴、吊耳等核心受力部件的安全系数均满足起重设备的相关规范要求，

　　在额定载重下不会出现塑性变形、断裂等失效问题。轨道适配方面，该小车可适配常规的热轧工字钢轨道，轮缘的轮廓设计充分考虑了工字钢翼缘的斜度标准，行走过程中轮体与轨道的接触为面接触，降低了接触应力，减少轨道和轮体的磨损，延长整体使用寿命；小车整体的自重控制在合理区间，在满足强度要求的前提下尽可能降低自重，减少推动时的无效负载，同时也方便人工搬运转移，可快速在不同的龙门架轨道之间拆装转移，提升设备的利用率。
