牵引式农用饲料粉碎撒布作业设备

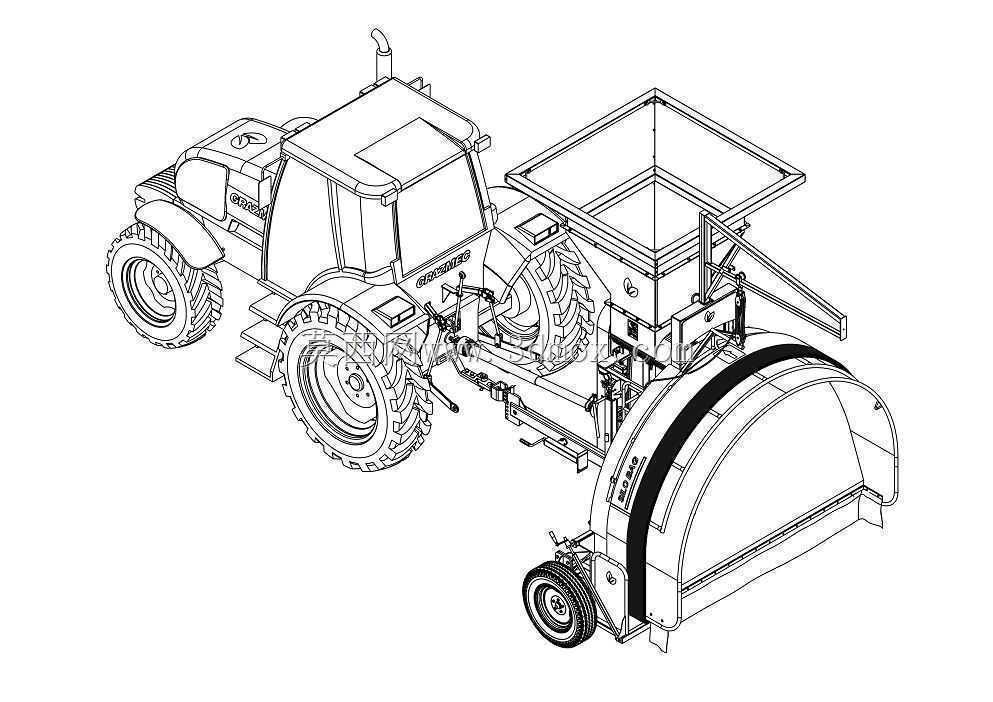

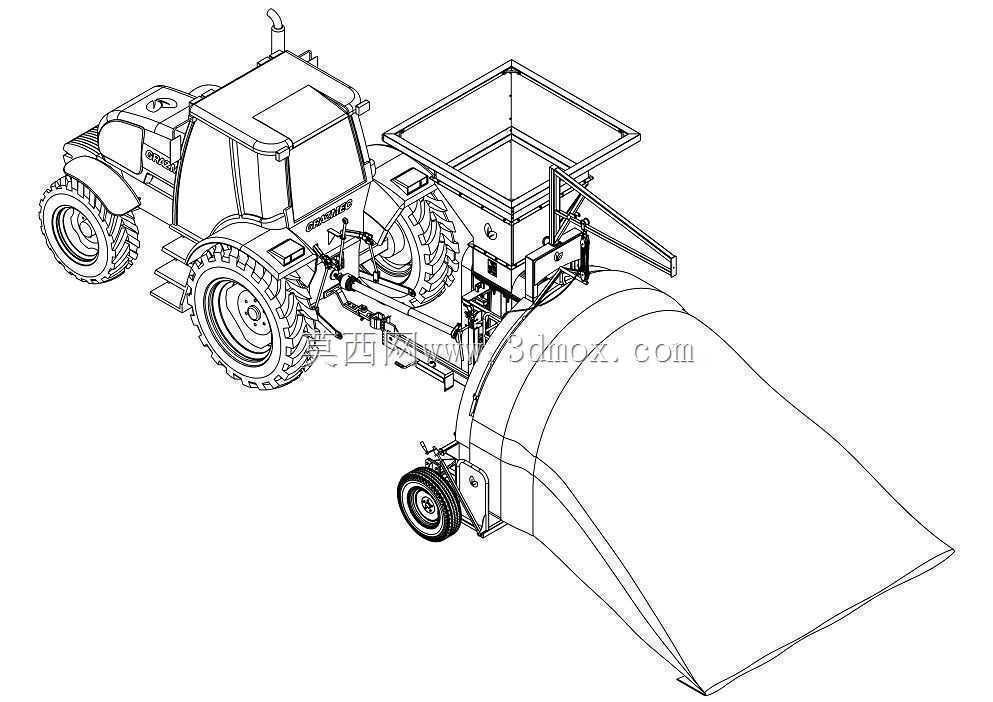

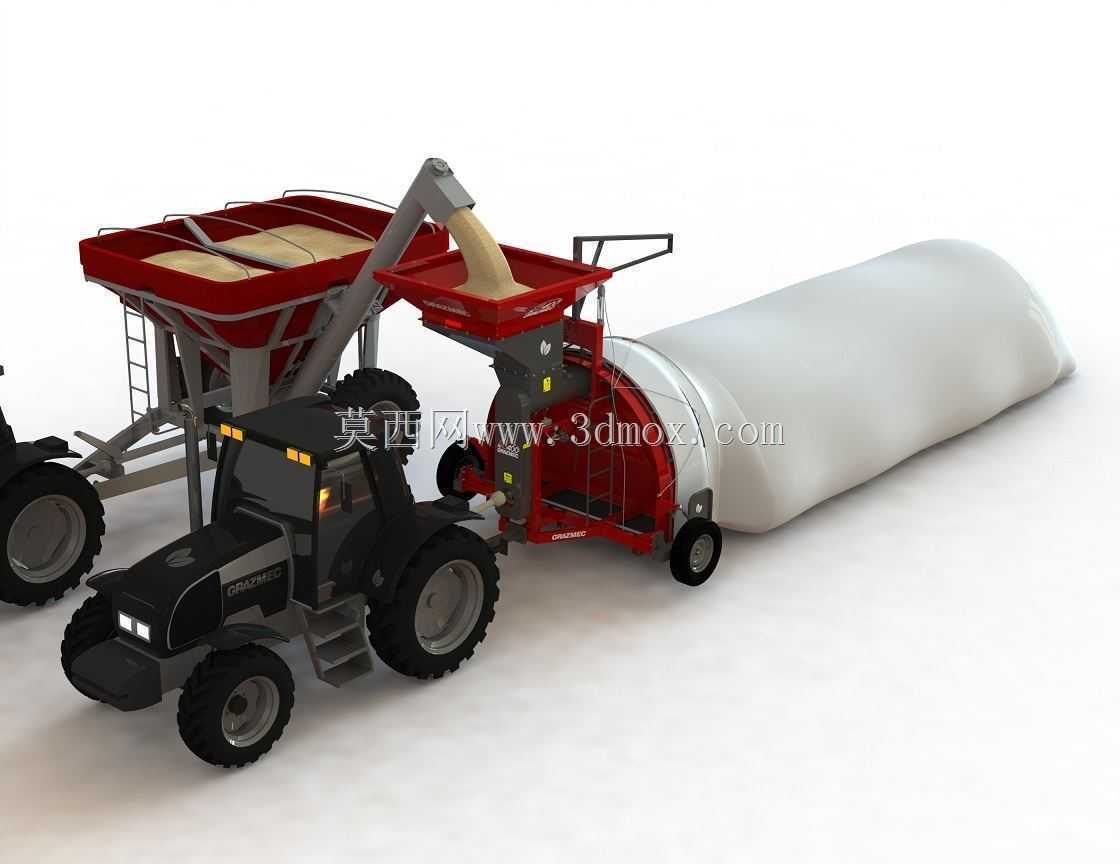

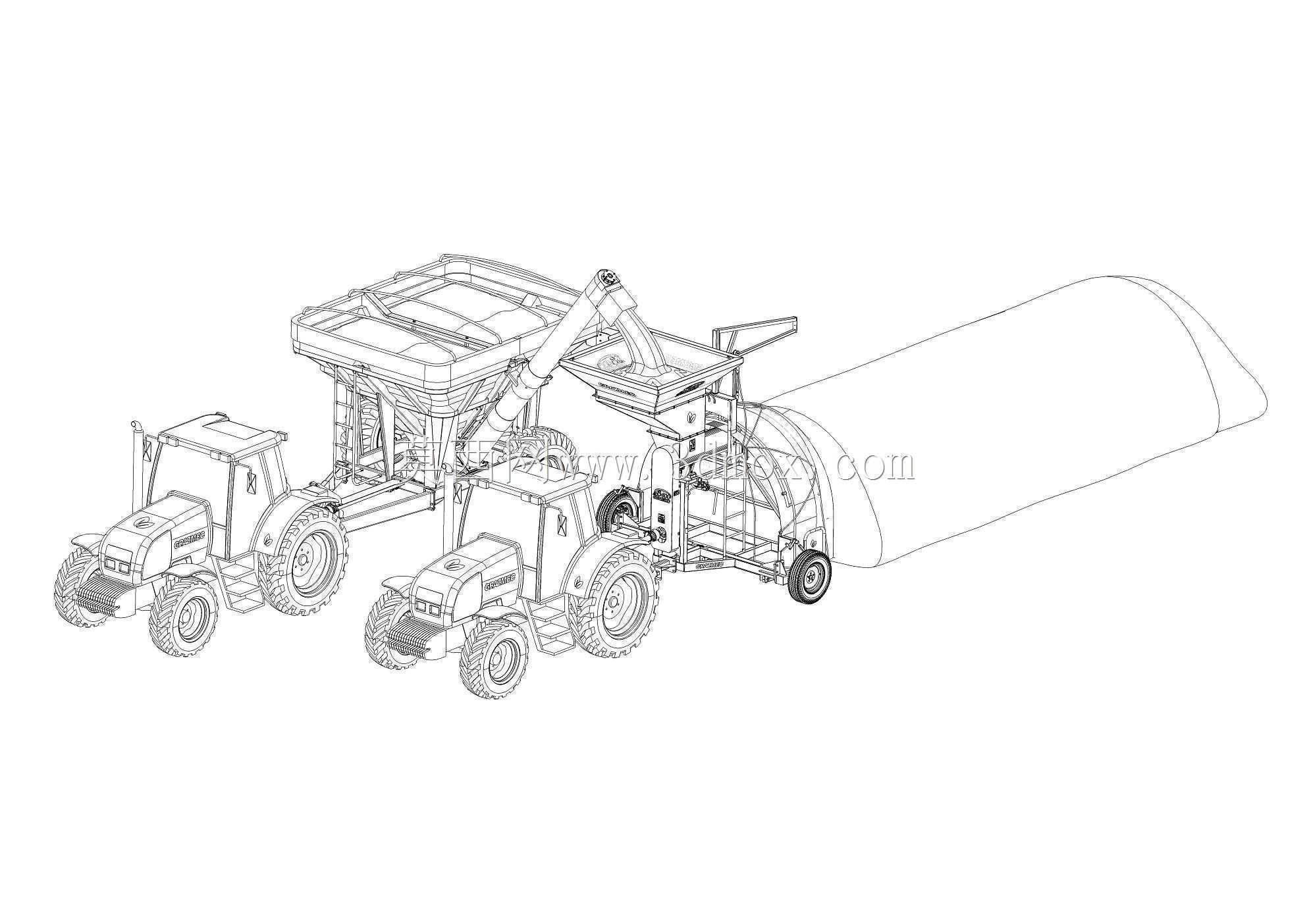

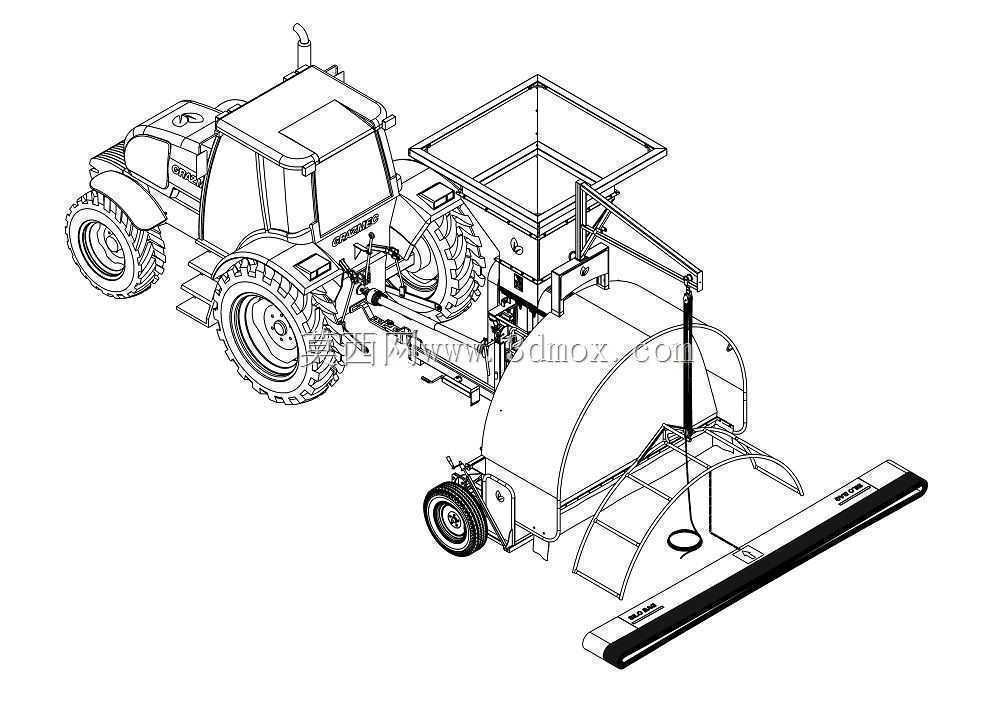

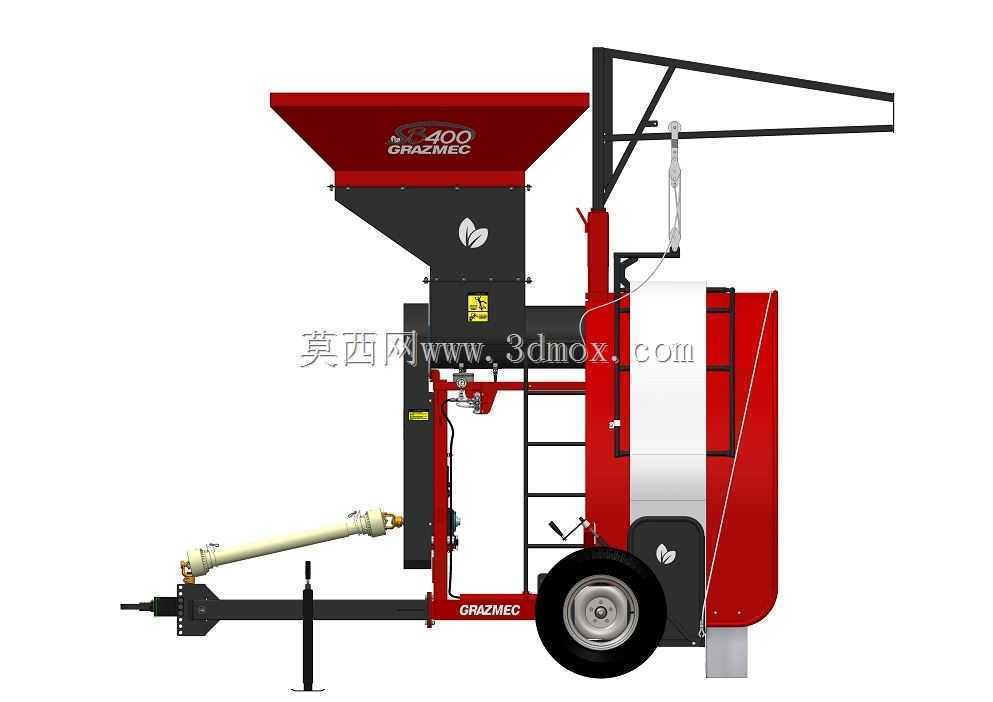

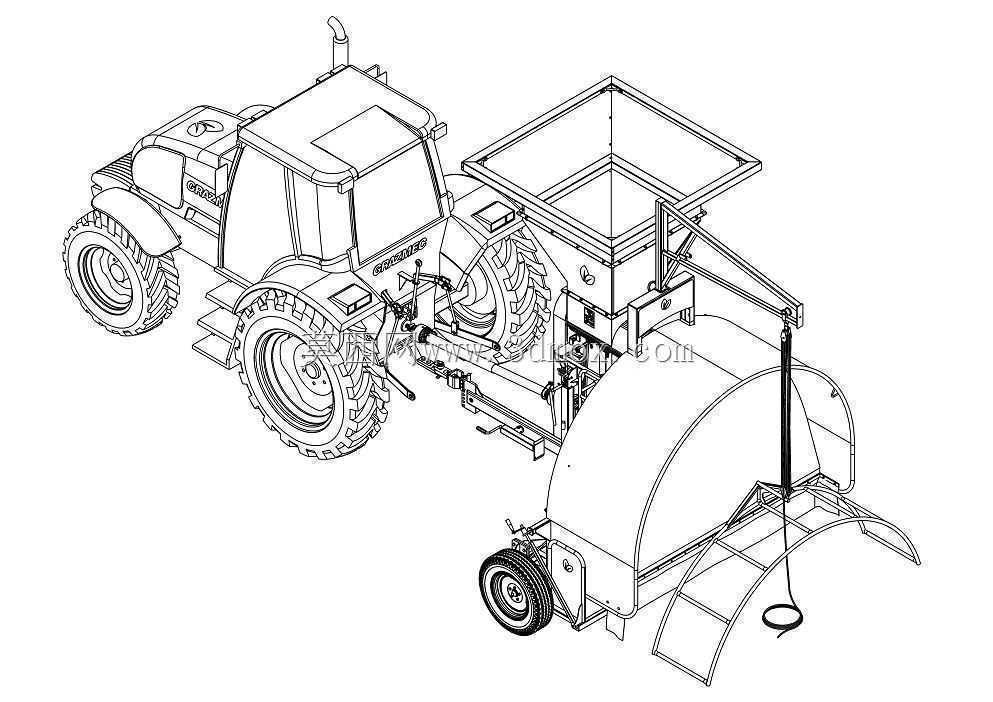

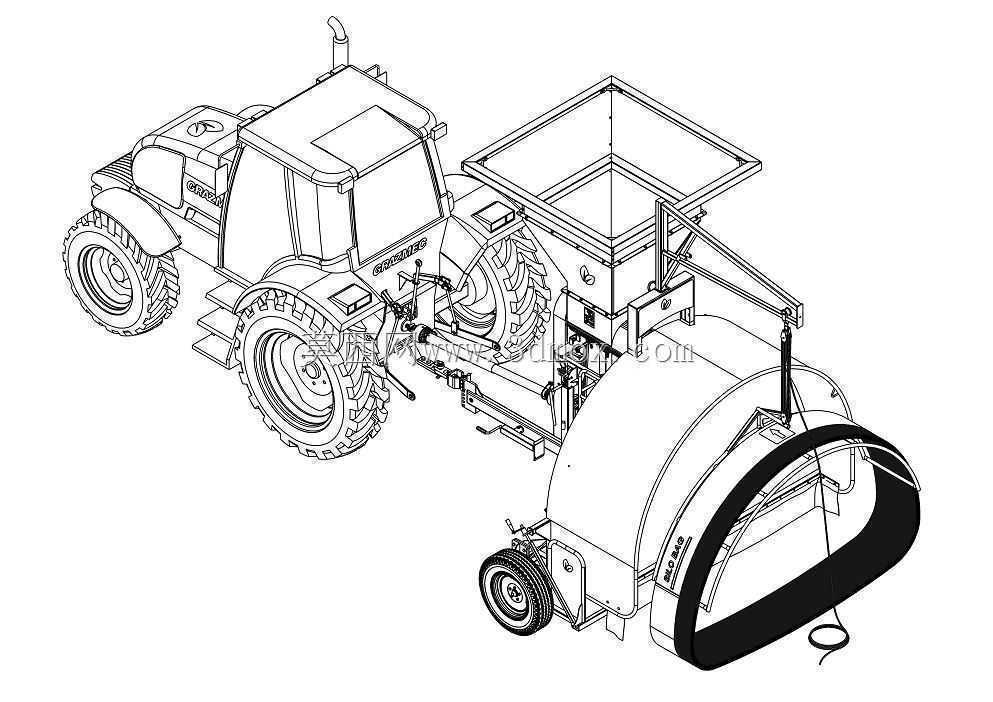

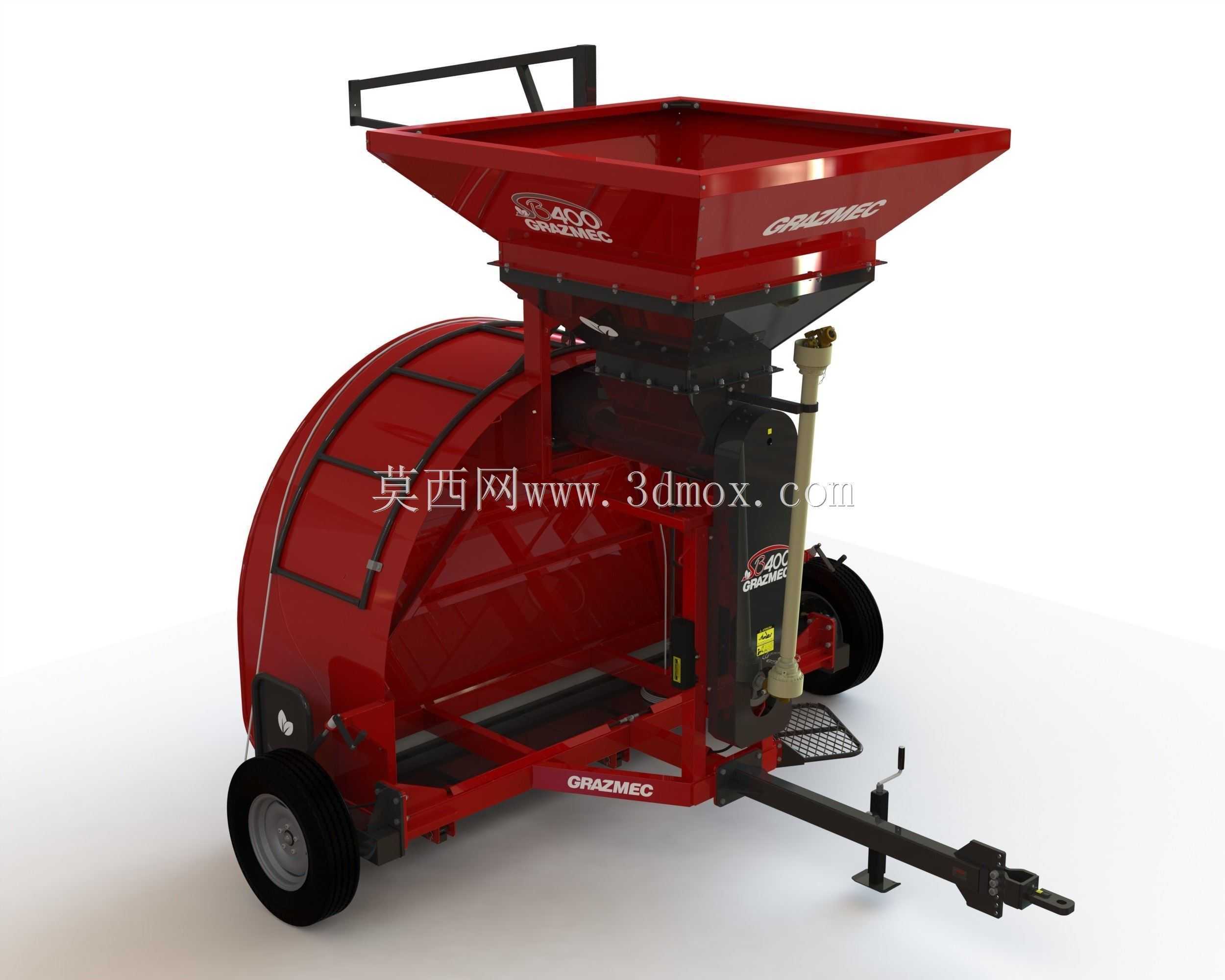

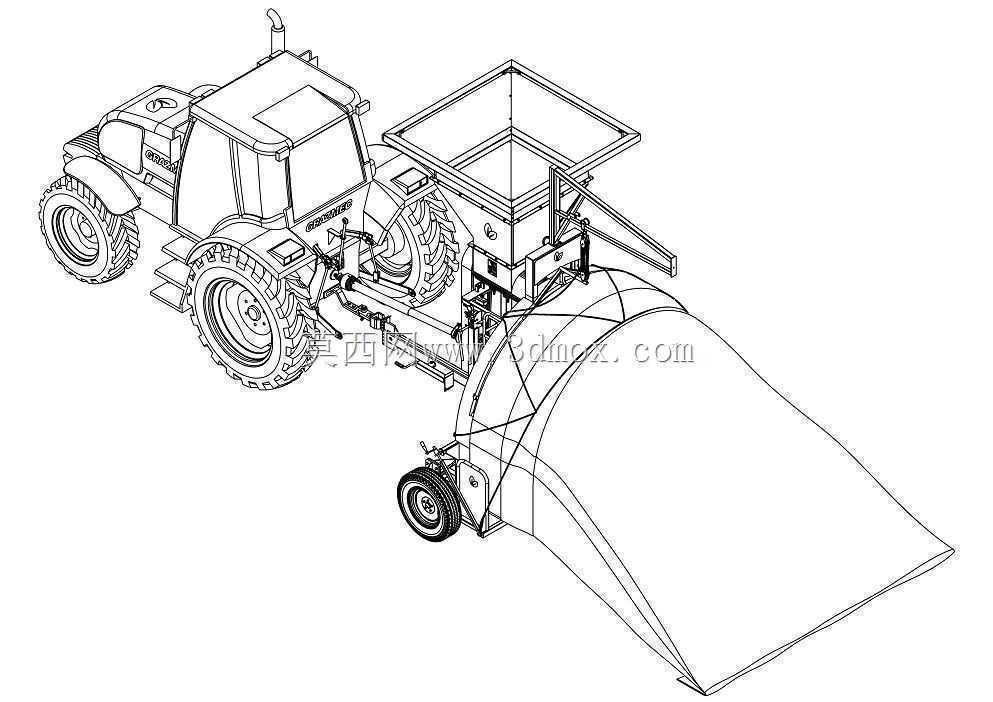

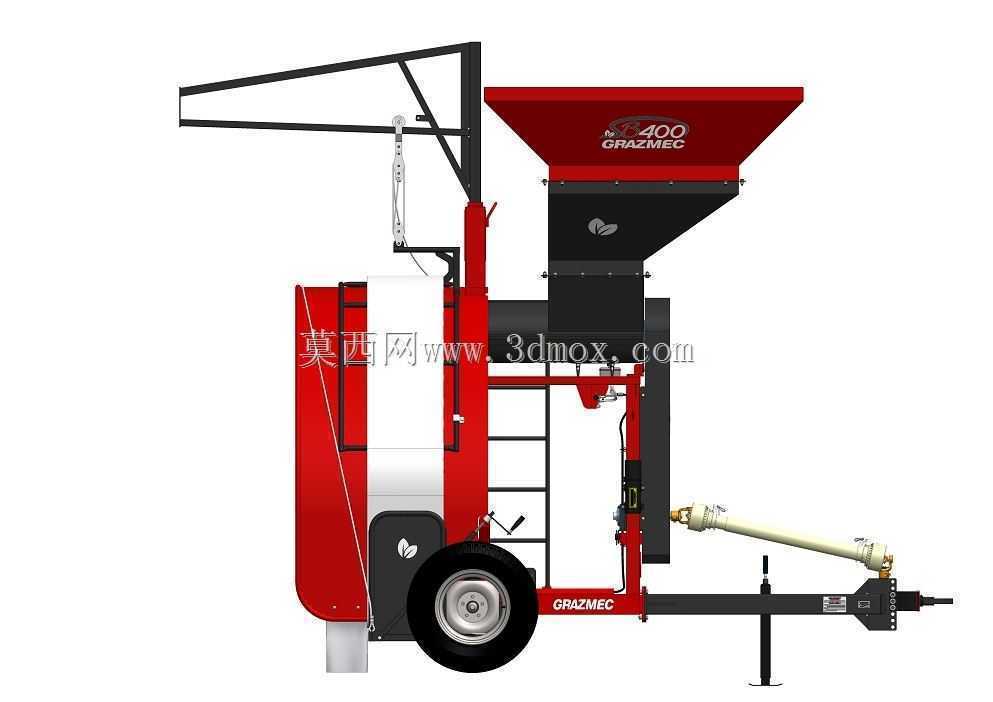

　　这款牵引式作业设备主要面向规模化农牧场的饲料处理、秸秆还田及物料撒布场景，适配大马力轮式拖拉机后悬挂牵引接口，可在开阔农田、牧场饲草料堆放区、养殖合作社作业场地内灵活转场，解决传统人工处理饲草效率低、撒施均匀度差的痛点。设备整体采用牵引拖挂式布局，前部设置标准牵引销与拖拉机后挂点对接，配套的万向传动轴可将拖拉机后动力输出轴的扭矩传递至设备内部的粉碎转子机构，无需额外配置独立动力源，降低了设备整体采购与运维成本。从结构设计来看，上部的敞口式受料斗采用大倾角溜槽设计，斗壁倾斜角度不小于42度，可保证含水率在15%-35%区间的青贮秸秆、干牧草、块根类饲料原料依靠自重顺畅滑入粉碎腔，避免物料粘附架桥；受料斗边缘做了加厚折边处理，

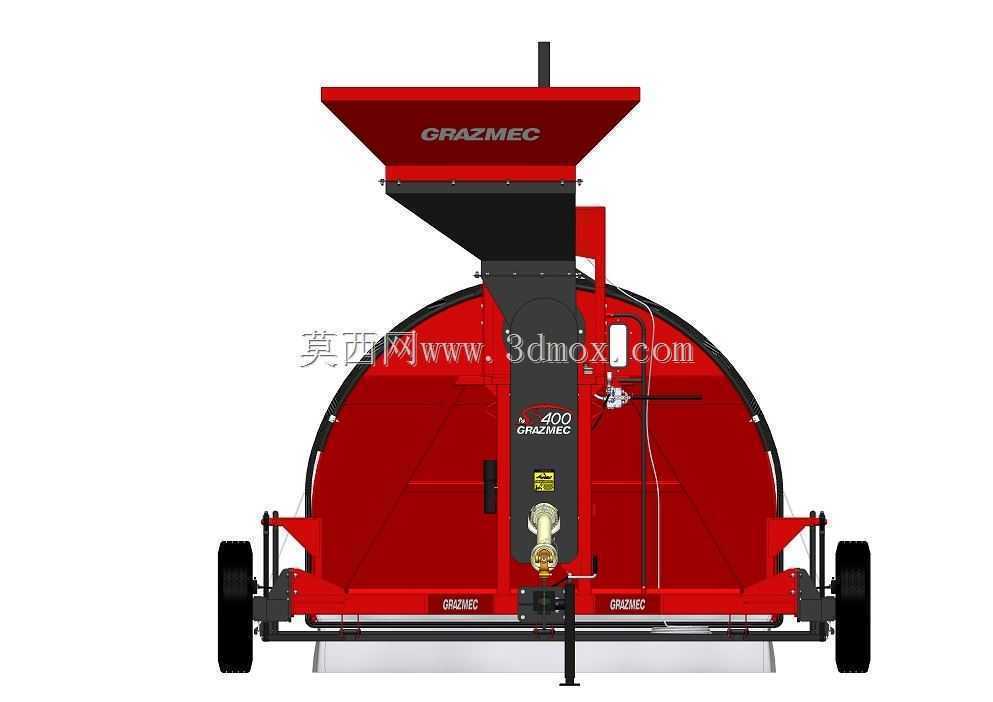

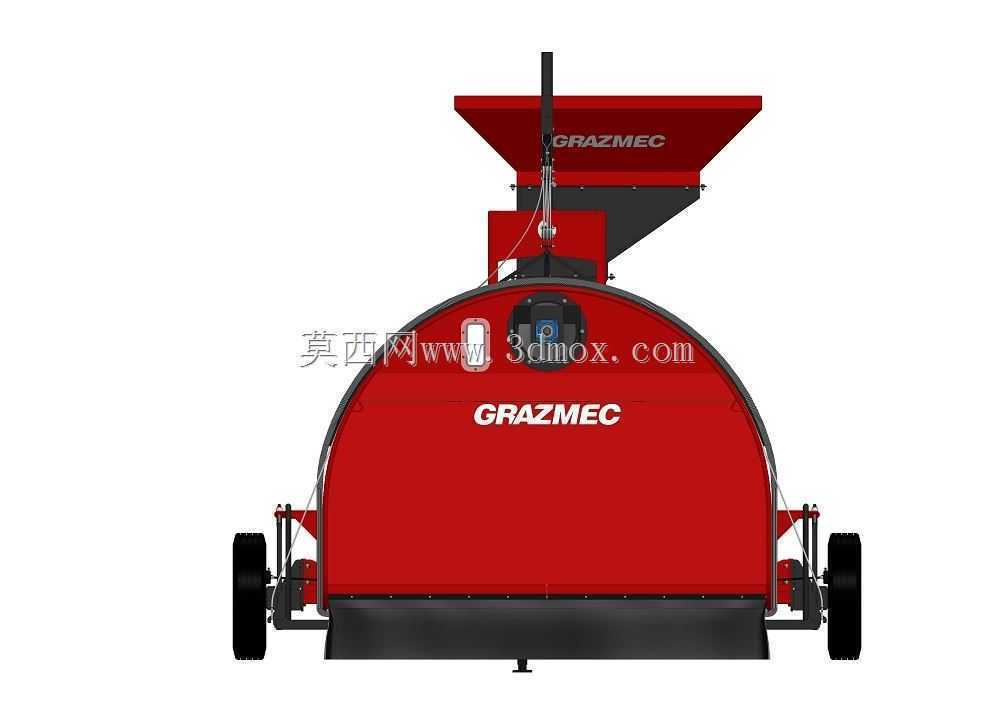

　　可承受装载机上料时的冲击载荷，斗体表面冲压的加强筋结构在降低板材厚度的同时提升了整体刚性，减少设备在颠簸路面转场时的结构形变。粉碎腔内部采用锤片式粉碎结构，配合下部的可调孔径筛网，可根据作业需求更换不同孔径筛片，将物料粉碎至10mm-50mm不等的粒径，既满足畜禽饲喂的饲料细度要求，也可适配秸秆还田时的腐解粒径需求。设备侧部的弧形储料撒布腔采用大曲率圆弧设计，内部的输送抛撒机构可将粉碎后的物料均匀输送至侧方抛撒口，抛撒幅宽可通过导流板角度调节，范围覆盖3m-8m，作业时可根据地块大小、饲喂槽宽度灵活调整参数，避免物料撒出作业区域造成浪费。行走系统采用两个充气橡胶轮作为承重轮，轮距设置为1.5m，适配国内多数农田的垄距规格，

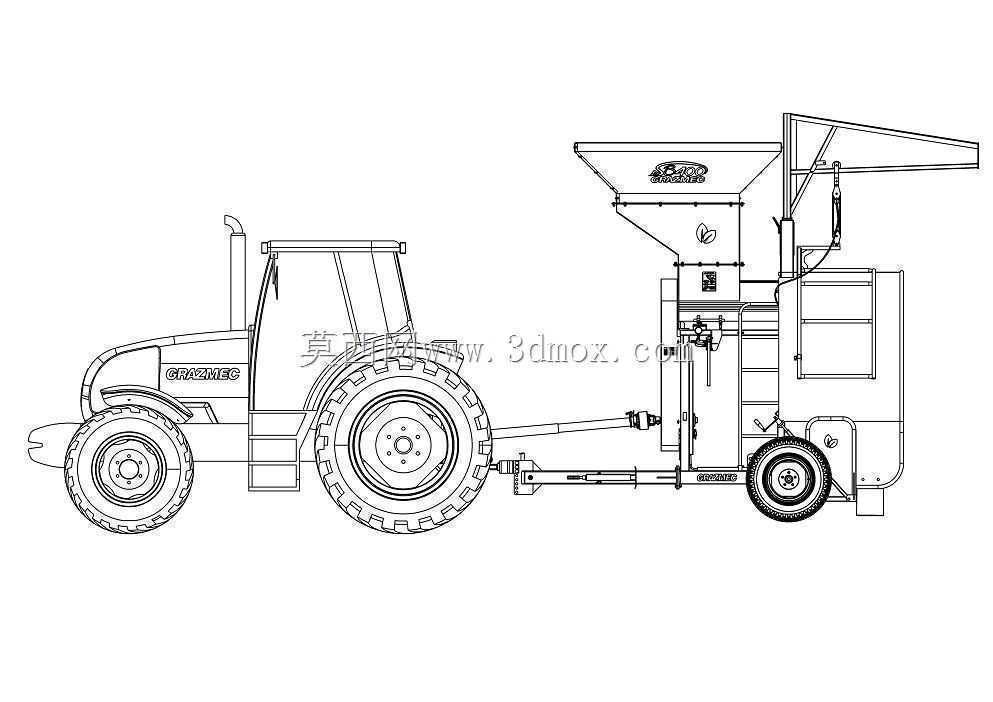

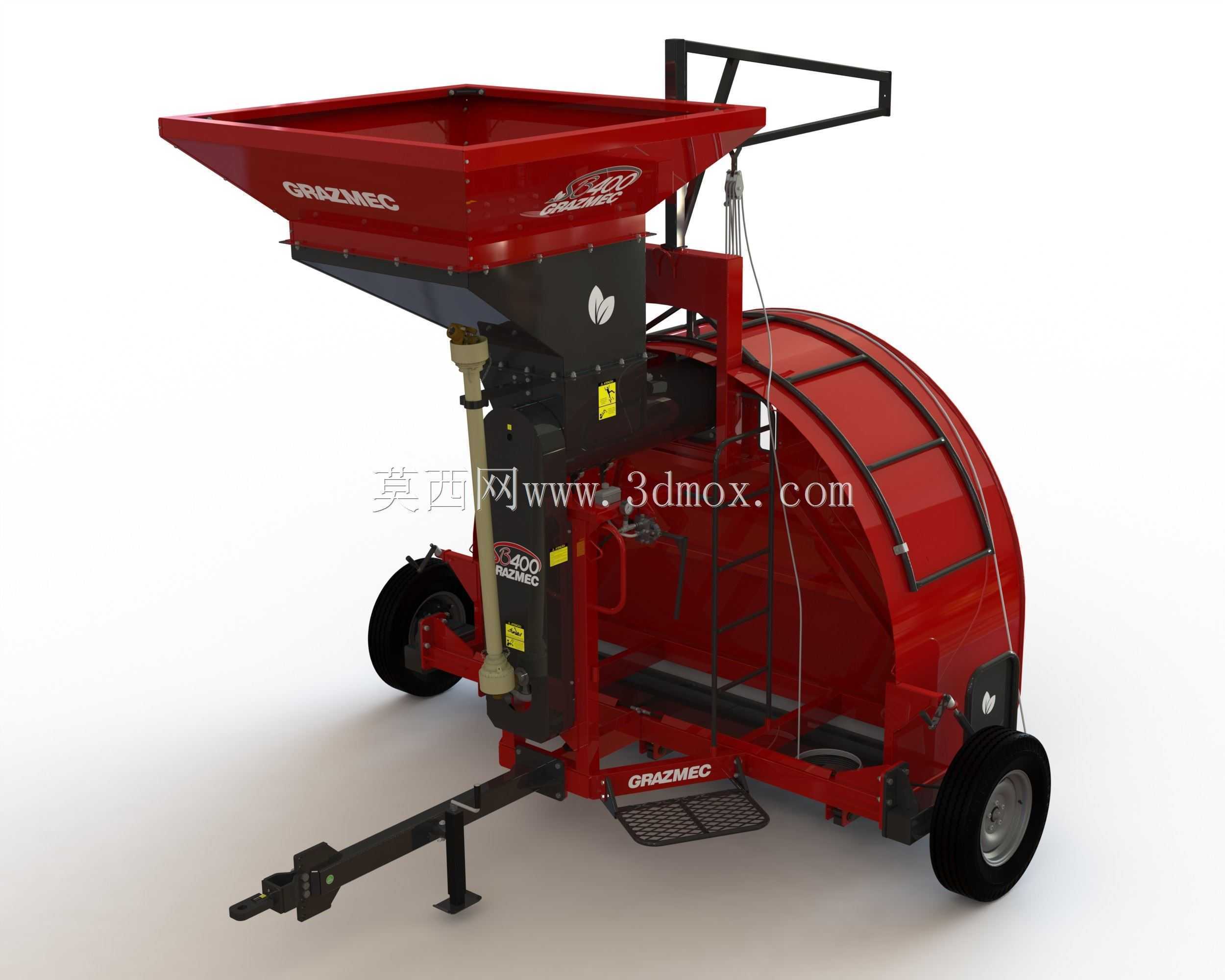

　　轮胎选用农用深花纹轮胎，在泥泞地块作业时可提供足够抓地力，避免打滑陷车；设备下部设置的可调节支撑腿，在设备脱离拖拉机停放时可稳定支撑整机，避免倾翻。从安装边界来看，设备整体长度（含牵引架）约3.2m，宽度约1.8m，高度约2.4m，牵引点离地高度为400mm-600mm，可适配多数50马力以上轮式拖拉机的后悬挂接口，传动轴的伸缩行程预留了300mm余量，可适应拖拉机转向、地块起伏时的长度变化，避免传动部件卡滞或脱落。设备的操作控制机构全部集中在靠近牵引架的侧部位置，操作人员站在地面即可完成筛网更换、抛撒幅宽调节、传动离合操作，无需攀爬设备，降低了作业过程中的安全风险。整机外壳采用红色耐磨喷塑处理，关键受力部位如牵引架、粉碎腔支座、

　　轮轴安装座均采用加厚钢板焊接而成，焊接位置做了去应力处理，可承受长时间连续作业的振动载荷；设备上设置的多处安全警示标识，清晰标注了传动部件的危险区域，提醒操作人员作业时保持安全距离。在实际作业过程中，该设备可一次性完成物料上料、粉碎、输送、撒布多道工序，相比传统的固定式粉碎机加人工撒料的作业模式，作业效率可提升4倍以上，同时粉碎后的物料均匀度可达90%以上，无论是作为饲草投喂还是秸秆还田，都能满足农牧生产的实际需求；设备的日常维护点全部做了外露式设计，锤片、筛网属于易损件，更换时无需拆解大量结构，普通机修人员借助常规工具即可在20分钟内完成更换，降低了设备的停机维护时间。
