拖拉机挂载式谷物输送装载设备结构设计

　　该设备为适配拖拉机三点悬挂接口设计的农用物料输送装载装置，主要面向大田作业后散粮收集转运、种肥田间补料等农业生产场景，可直接挂载于常规马力轮式拖拉机后部，无需额外配置动力源，依托拖拉机后输出轴即可完成全流程作业，适配国内主流50-120马力段拖拉机的悬挂安装尺寸，悬挂点间距、输出轴对接高度均符合农用拖拉机配套机具的通用安装规范，无需对拖拉机本体做任何改装即可完成挂接，挂接后整机横向宽度控制在1.8米以内，输送臂折叠状态下整机长度不超过2.2米，高度不超过2.1米，满足乡村道路通行、田间地头转向的尺寸边界要求，不会超出拖拉机常规行驶的外廓限界。

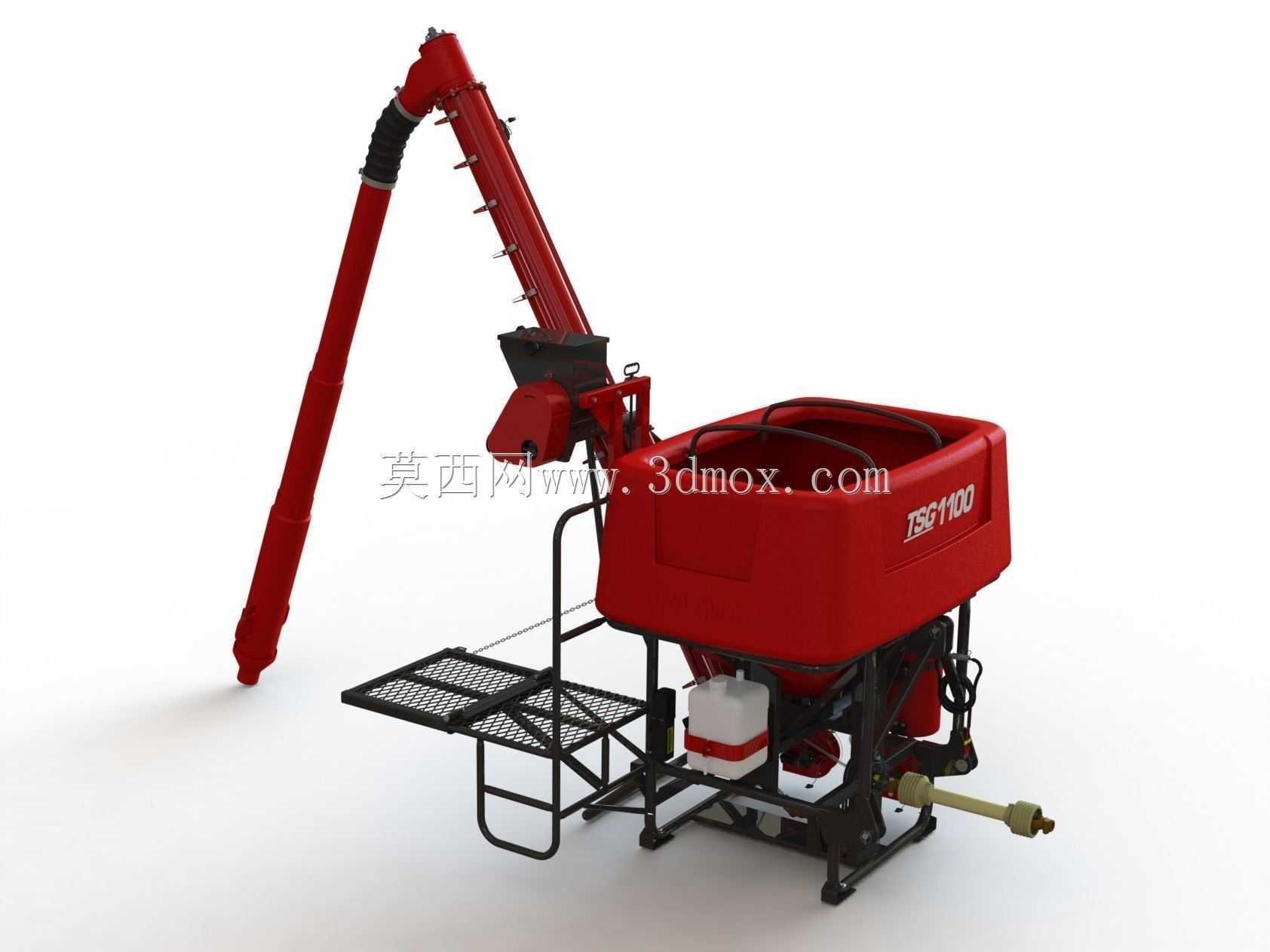

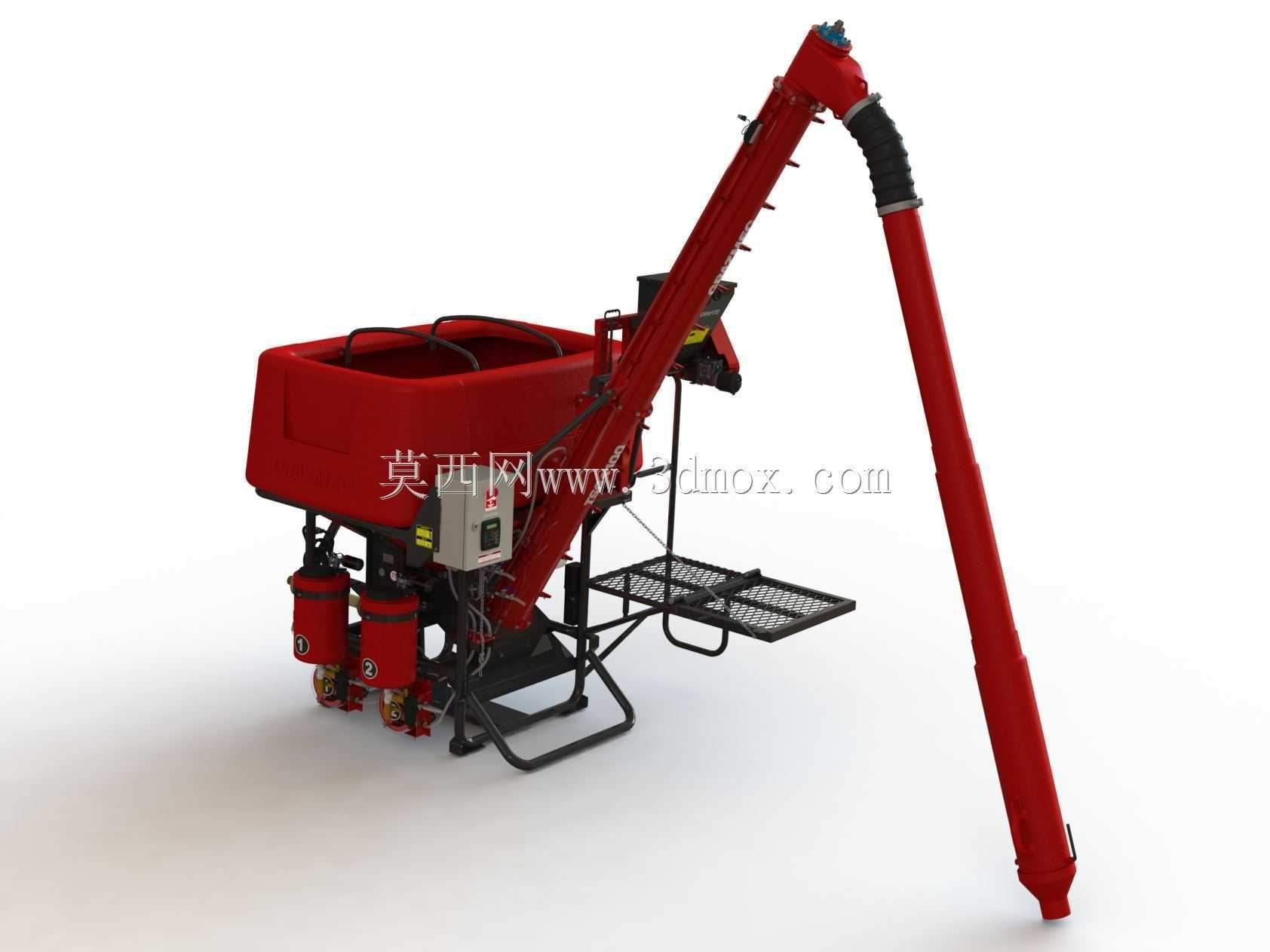

　　设备核心功能为散状颗粒物料的倾斜提升输送，主体储料仓采用一次滚塑成型的加厚聚乙烯材质，仓体容积约1.1立方米，可承载小麦、玉米、水稻等主流谷物，也可适配颗粒状复合肥、尿素等农用物料的输送作业，仓底设计为向出料口倾斜的导料结构，避免物料堆积残留，边角处做圆弧过渡处理，减少物料挂壁问题，日常作业后清理仅需用清水冲洗即可，无清洁死角。输送机构采用螺旋绞龙结构，输送臂为分段式设计，靠近仓体的固定段与可调整角度的摆动段之间采用橡胶波纹套密封，既可以在作业时根据接料车辆的料斗高度调整输送臂倾斜角度，调整范围覆盖与水平夹角30度至70度，也可以在道路行驶时将输送臂折叠降低整机高度，避免触碰田间线缆、行道树等障碍物。绞龙叶片采用耐磨锰钢冲压成型，边缘做堆焊耐磨处理，长期输送硬质谷物颗粒也不会出现过度磨损导致的输送效率下降问题，输送管内径为160mm，额定输送量可达每小时18吨，完全匹配常规农用运粮车的装载速度需求，不会出现作业等待的情况。

　　设备侧面配置了防滑踩踏平台与安全扶手，作业人员可站在平台上完成仓内物料疏导、设备状态检查等操作，平台采用格栅式钢板设计，表面做防滑凸起处理，即使在雨天或者沾附谷物碎屑的情况下也能保证踩踏摩擦力，避免滑倒风险，扶手高度符合人体工程学设计，握持位置做防滑滚花处理，人员站立操作时的重心稳定区间覆盖常规成年人的作业活动范围。设备的动力传递路径从拖拉机后输出轴开始，经过直角齿轮箱转向后将动力传递至仓底的水平喂入绞龙，再通过链传动机构将动力传递至倾斜输送臂内的提升绞龙，传动系统全部设置封闭的防护罩壳，避免作业时秸秆、谷物碎屑卷入传动部件造成卡滞，同时也能防止人员意外触碰转动部件引发安全事故。齿轮箱采用农用机械通用的齿轮油润滑，日常维护仅需按作业周期更换润滑油即可，链传动位置设置了张紧调节机构，长期使用出现链条松弛时可快速调整张紧度，无需拆解主体结构。

　　在设计过程中，重点考虑了田间作业的复杂工况，整机机架采用矩形钢管焊接成型，焊后做整体抛丸除锈处理后喷涂农用机械专用耐候涂层，可适应田间高湿度、多粉尘、肥料腐蚀的使用环境，机架底部设置了可调节的支撑地脚，在设备脱离拖拉机单独存放时可通过地脚支撑保持整机直立，无需额外倚靠其他物体，存放时占地面积小。输送臂的末端出料口设计了可旋转的导料筒，可根据接料位置小范围调整出料方向，无需反复挪动拖拉机即可完成运料车整个货厢的装载，减少作业时的车辆调整次数，提升田间作业效率。储料仓顶部设置了格栅式进料筛网，可在倒入物料时过滤掉较大的秸秆、土块等杂质，避免杂质进入绞龙造成卡滞或者损伤叶片，筛网采用快拆结构，清理筛网上的杂物时无需工具即可直接取下，操作便捷。设备的液压调整接口直接对接拖拉机的后置液压输出端口，输送臂的角度调整通过液压油缸驱动，操作手柄设置在拖拉机驾驶位侧方，机手在驾驶室内即可完成输送臂的举升、下降调整，无需下车操作，单人即可完成全部挂接、作业、收纳流程，大幅降低散粮装载环节的人力投入，对比传统人工装袋、搬运的作业模式，作业效率可提升8倍以上，同时减少了粮食洒落造成的损耗。
