便携式小型防护壳体结构三维设计

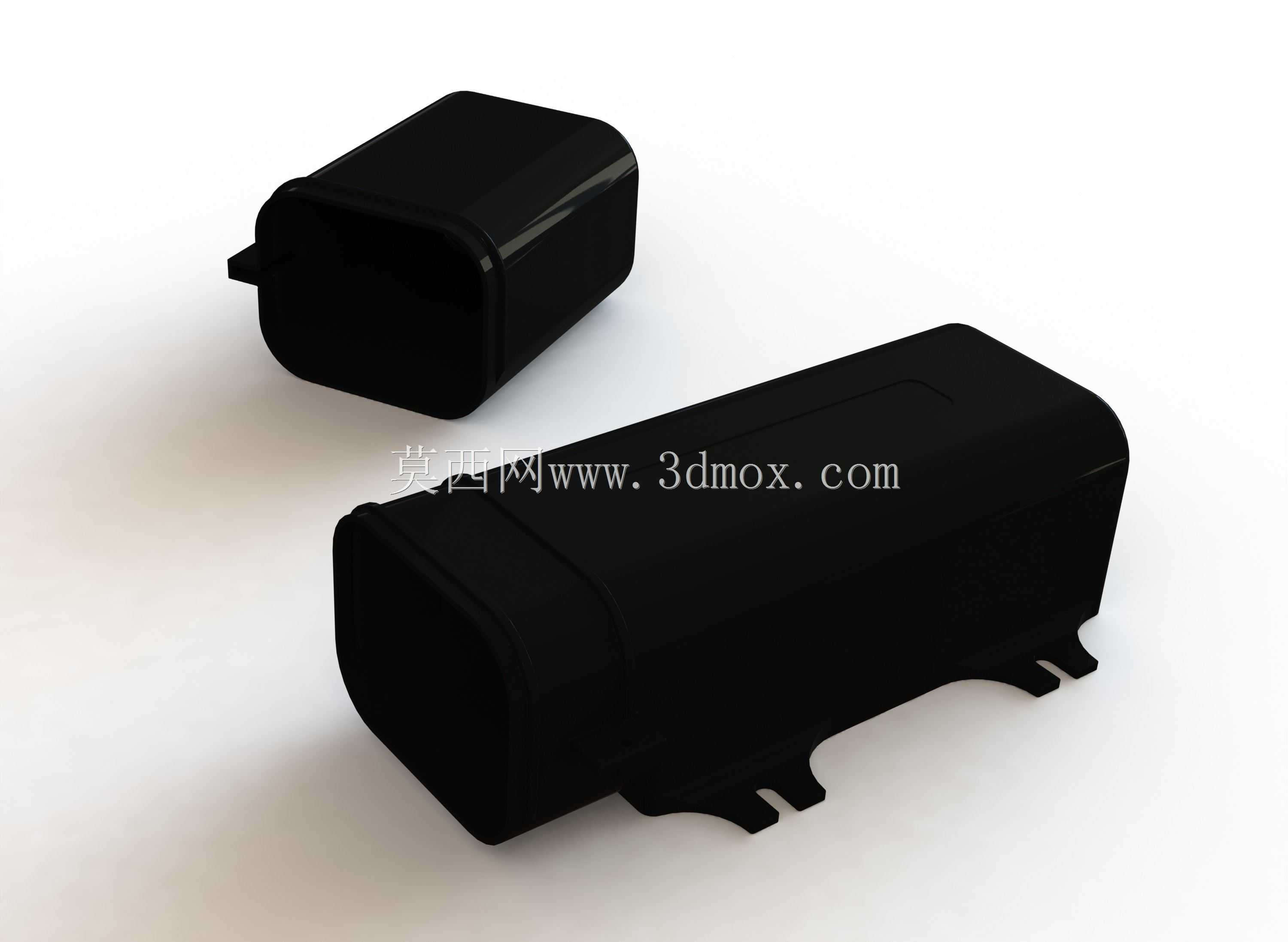

　　这类小型防护壳体在工业现场的应用场景覆盖极广，从手持检测终端的外置模块封装，到小型传感节点的户外防护，再到设备侧装的信号转接单元外罩，都能看到同结构形式的壳体身影。实际使用中，这类壳体首先要满足的是内部元器件的物理防护需求，隔绝日常使用中的磕碰、粉尘侵入，同时兼顾装配效率与后期维护的便捷性。从结构设计逻辑来看，该壳体采用上下对合的分体式结构，其中较长的主体壳体底部设置了带安装孔的固定支脚，支脚的开孔位置经过排布优化，既可以通过螺丝直接固定在设备钣金面板上，也能搭配扎带完成在型材机架上的捆扎固定，适配不同的安装场景，不需要额外设计转接支架。壳体的对合面做了止口结构，上下壳装配时可以通过止口完成定位，既提升了装配时的对位效率，

　　也能在接缝处形成弯折的防护路径，减少粉尘、溅水直接侵入壳体内部的概率，日常工况下不需要额外加装密封胶条就能满足一般工业环境的IP54左右防护等级需求，如果应用在高湿多尘场景，也可以在止口处预留密封胶条的安装槽位，通过加装泡棉胶条进一步提升防护等级。壳体的边角位置全部做了圆角过渡处理，一方面是注塑生产时可以改善塑料熔体的流动状态，减少尖角位置的缺胶、应力集中问题，提升注塑成品的良率；另一方面日常使用中也能避免尖锐边角划伤操作人员，同时降低壳体跌落时边角位置的应力集中，减少摔裂的风险。较短的配套端壳侧面设置了凸起的插接结构，对应主体壳体端部的卡槽，装配时可以直接卡入完成初步固定，再通过侧面的两颗小螺丝完成锁紧，

　　不需要在壳体外观面设置螺丝孔，保证了外表面的平整性，也减少了外观面的缝隙，降低异物侵入的可能。从安装边界尺寸来看，主体壳体的内部腔体预留了足够的空间，可以容纳常规尺寸的PCB板、小型接线端子或者微型传感模块，腔体内部的侧壁上设置了定位柱，既可以用来固定内部的电路板，也能作为上下壳装配时的辅助定位结构，避免装配时上下壳出现错位。壳体的壁厚设计遵循了注塑件的均匀壁厚原则，整体壁厚保持在1.8-2mm区间，既保证了壳体的结构强度，日常手持捏压不会出现明显的形变，也不会因为壁厚过厚导致注塑时出现缩痕、翘曲等成型缺陷，同时合理控制了单件的材料成本。底部的固定支脚做了加强筋连接，支脚与壳体主体的衔接位置设置了三角形加强筋，

　　避免安装时螺丝锁紧力过大导致支脚断裂，同时支脚的安装面做了微凸的平面处理，保证安装时与固定面可以充分贴合，不会因为壳体圆弧边角导致安装不稳。这类壳体在设计时还考虑了出线需求，端壳的对应位置可以根据实际使用需求开设不同规格的出线孔，适配航空插头、USB接口或者线缆直接引出的不同接线方式，不需要对主体壳体结构做修改，只需要更换不同开孔规格的端壳就能适配不同的功能需求，具备不错的结构通用性。在实际选型应用时，需要先确认内部元器件的排布尺寸，核对腔体内部的有效空间是否满足元器件的安装高度需求，同时根据实际安装位置的固定孔位，核对底部支脚的孔距是否匹配，如果存在小范围的孔位偏差，也可以通过在支脚上开设腰型孔来适配安装公差，降低现场安装的调整难度。壳体的外表面做了哑光蚀纹处理，既可以掩盖注塑生产时可能产生的轻微流痕、熔接痕等外观缺陷，也能在日常使用中减少指纹、划痕的残留，长期使用后依然能保持比较整洁的外观状态。
