多级嵌套式伸缩轨道结构设计方案

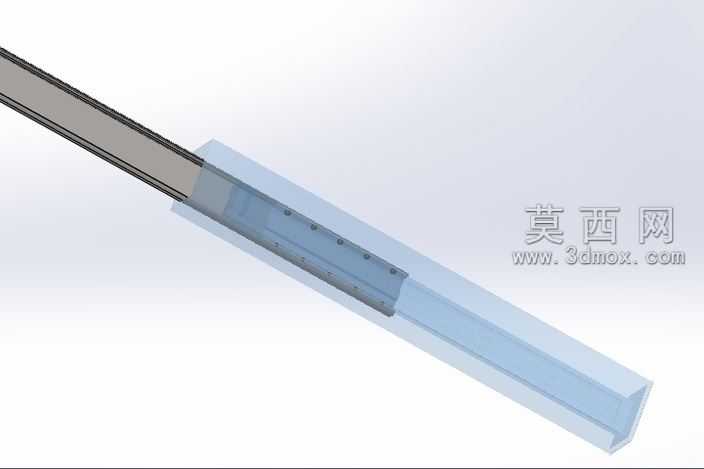

本伸缩轨道采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循线性滑动部件的装配公差规范，先完成单节轨道的基准草图绘制，通过拉伸、切除等基础特征构建单节轨道的主体型材截面，再通过阵列特征完成轨道侧壁安装孔的标准化排布，确保每节轨道的安装孔位同轴度符合装配要求。整体结构采用三级嵌套式设计，内层轨道、中层过渡轨道、外层固定轨道依次套接，各节轨道之间预留均匀的滑动间隙，建模时通过干涉检查功能反复验证各节轨道在全伸、全缩两个极限位置以及中间任意滑动位置均无结构干涉，保证伸缩动作的顺畅性。材质配置上，外层固定轨道采用高强度碳钢材质，表面做发黑防锈处理，中层与内层轨道采用轻质铝合金材质，在保证结构刚性的同时降低活动段的整体重量，减少滑动过程中的摩擦阻力，各节轨道的滑动接触面配置耐磨衬垫材质，模拟实际使用中的低摩擦、高耐磨工况。渲染阶段采用工业级白模渲染方案，搭配浅灰色渐变背景突出轨道的结构层次，通过半透明材质处理外层轨道的局部区域，清晰展示内部嵌套的层级结构与滑动配合关系，同时添加柔和的环境光与定向补光，避免结构阴影遮挡关键配合细节。设计思路围绕小收纳尺寸、大伸展行程的核心需求展开，在保证轨道整体抗弯折强度的前提下，通过优化每节轨道的搭接长度，在收缩状态下将整体长度压缩至伸展状态的三分之一，同时在轨道的首尾两端设计有限位结构，防止伸缩过程中出现节段脱开的问题，轨道侧壁预留的标准安装孔可适配多种安装场景，无需二次打孔即可完成与外部设备的固定连接，整体结构兼顾了承重性能、滑动顺畅性与空间利用率，可广泛应用于需要线性伸缩导向的各类工业设备、轨道交通配套装置以及自动化伸缩机构中。
