无针注射器注塑成型模具结构设计

　　这套模具对应的无针注射器产品，主要应用于临床医疗、家庭自我给药、医美药剂推送等场景，区别于传统带针头的注射器，它依靠压力射流完成药剂穿透给药，能避免针头刺伤风险、减少患者注射痛感，同时消除针头废弃带来的医疗垃圾处理隐患，近些年在胰岛素给药、疫苗接种、医美溶脂产品推送领域的应用占比逐年提升。

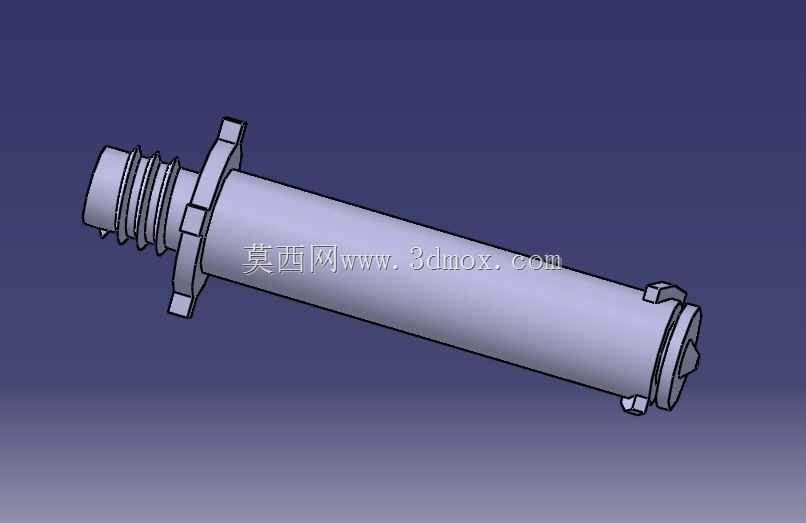

　　从产品实际用途倒推模具设计逻辑，首先要明确无针注射器的核心功能部件要求：药管部分需要极高的内壁光洁度，不能有成型毛刺、流痕，否则会影响药剂密封性能，导致射流压力不足无法完成透皮给药；推杆与药管的配合段需要严格控制尺寸公差，配合间隙控制在微米级，既要保证推杆推送顺滑无卡滞，又要避免间隙过大漏液；外部的定位法兰结构需要保证和配套的压力驱动装置适配，安装定位公差控制在0.02mm以内，否则会出现驱动对位偏差，无法触发射流。

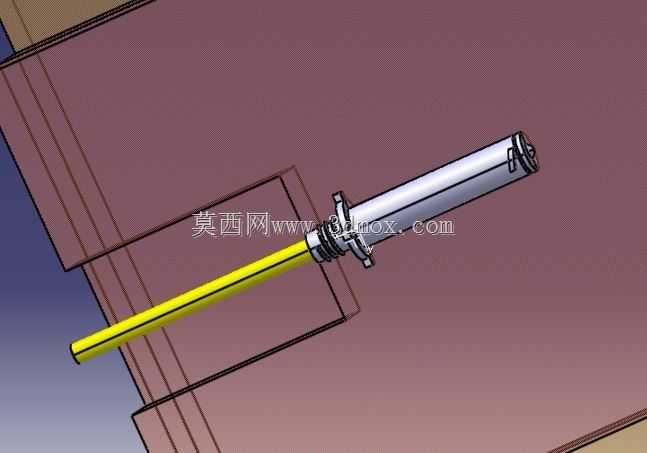

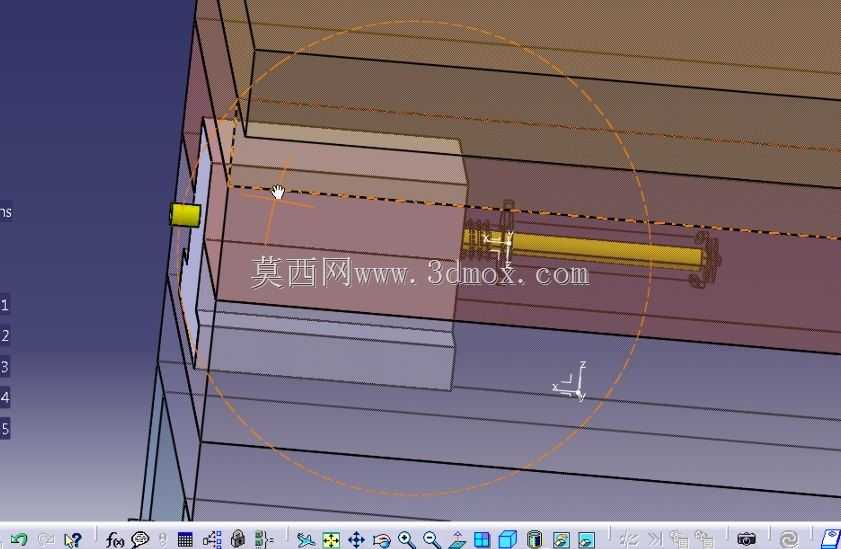

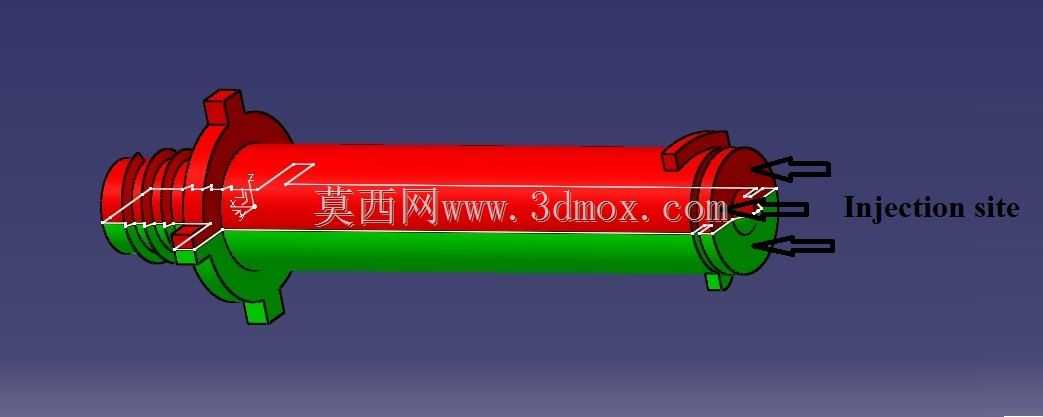

　　设计这套模具时，首先拆分了产品的成型结构：药管段是长径比超过8的深腔薄壁结构，壁厚均匀控制在1.2mm，这部分采用了镶拼式型芯结构，型芯选用S136H模具钢做淬火处理，表面抛光至镜面等级，避免长型芯在注塑填充时出现偏心、弯曲，导致管壁厚度不均；进胶点选择在产品推杆安装端的端面中心，采用点浇口结构，开模时能自动拉断浇口，不需要后续人工修剪浇口残留，避免浇口痕迹影响推杆装配；因为产品的药管段是透明医用PC材质，推杆配合段是医用PP材质？不对，这套模具是一体化成型的注射器核心套筒部分，采用医用级PC原料成型，模具的冷却水路围绕型芯、型腔做了随形排布，长型芯内部做了中心隔水片式冷却回路，保证深腔内壁冷却均匀，避免产品出现内壁收缩、椭圆度超差的问题。

　　模具的脱模结构做了针对性设计，因为产品内壁和长型芯的包紧力较大，采用了推板加气动顶出的组合结构，开模后首先由推板带动产品脱离型腔板，随后型芯内部的气阀通入压缩空气，在产品内壁和型芯之间形成均匀气膜，避免硬顶出导致的产品内壁划伤、变形；产品外侧的定位凸缘结构，在型腔侧做了高精度的镶件定位，镶件和模板的配合公差控制在0.005mm，避免长期注塑生产出现镶件移位，导致产品法兰尺寸超差，无法和驱动装置匹配。

　　从安装边界来看，这套模具适配160吨规格的卧式注塑机，模具整体长宽尺寸控制在350mm*400mm，模厚280mm，定位圈直径100mm，主流道衬套的进料口球面半径和注塑机喷嘴匹配，顶出孔位置和注塑机的顶杆排布完全对应；模具的导柱导套采用了高精度的滚珠导套结构，合模时的定位精度能控制在0.01mm以内，避免长型芯和型腔碰擦损坏；排气槽开设在型腔末端的法兰分型面上，排气槽深度0.02mm，既能保证注塑时型腔内的空气顺利排出，避免产品出现烧焦、缺胶问题，又不会出现飞边毛刺。

　　实际生产验证阶段，这套模具的成型周期控制在25秒左右，料筒温度分段控制在260-290摄氏度，模具温度恒定在80摄氏度，能保证PC原料的流动性，同时减少产品内应力，避免后续灭菌处理时出现产品开裂；产品成型后的尺寸检测显示，药管内壁的圆柱度公差在0.01mm以内，法兰端面的平面度公差0.008mm，完全满足无针注射器的装配和使用要求，批量生产时的尺寸稳定性较好，不需要频繁调整工艺参数。

　　另外在模具的维护便利性上，所有接触成型面的镶件都做了快拆设计，长型芯部分可以从模具动模侧直接拆卸更换，不需要整体拆模，减少了生产过程中的维护停机时间；模具的滑动配合面都做了氮化处理，表面硬度达到HRC58以上，长期生产不会出现磨损、拉毛问题，能保证数十万模次的生产寿命。
