环形锻件温度场变形仿真分析模型

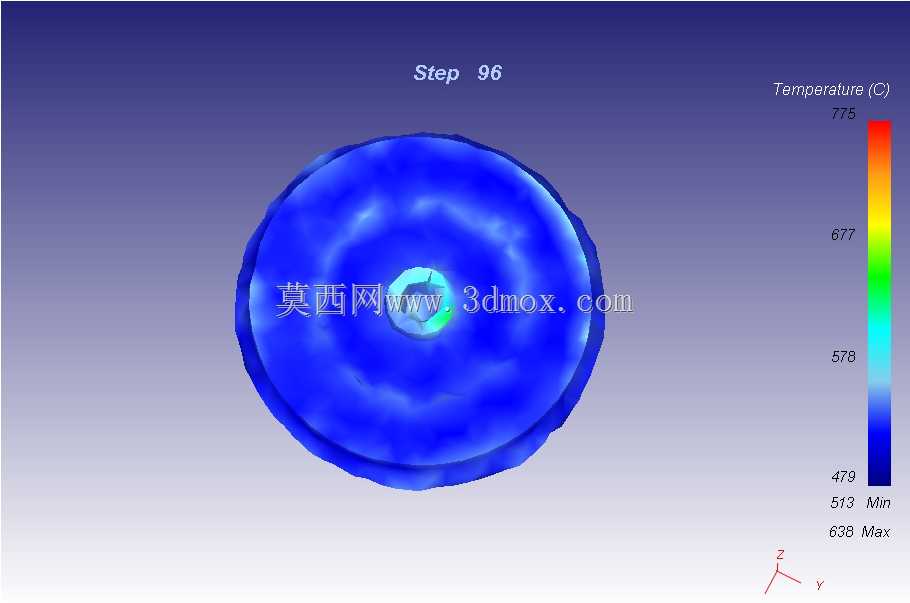

　　在重型装备锻压生产环节，环形类锻件的成形质量直接决定后续配套部件的服役寿命，大尺寸环形锻件常应用于风电法兰、压力容器端盖、重型回转支承基体等核心承载部位，这类工件在锻后冷却、热处理过程中产生的不均匀变形，一直是热加工工艺调校中的核心痛点。这套仿真分析模型围绕盘环形锻件的热变形过程搭建，还原了锻件从终锻温度进入冷却阶段的温度梯度分布规律，模型中呈现的同心环状温度带，对应锻件不同壁厚位置的散热速率差异——外缘与空气接触面积大，散热速率最快，温度最先降至蓝脆区间，心部区域因金属蓄热效应，温度下降速率滞后，这种径向的温度差会产生非均匀的热应力，当应力超过对应温度下的材料屈服强度时，就会产生不可逆的塑性变形，直接导致锻件圆度超差、

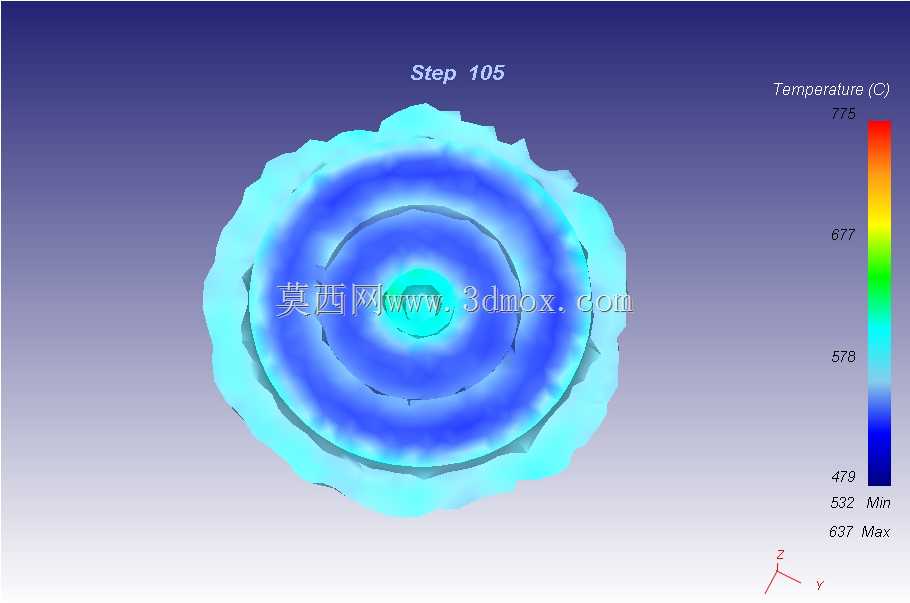

　　端面翘曲等质量问题。从模型的温度色阶分布可以看出，仿真过程中已经捕捉到了锻件外缘不规则的变形轮廓，这和实际生产中环形锻件冷却后出现的波浪形外缘缺陷完全吻合，这类缺陷如果在工艺阶段没有提前预判，后续机加工环节就会出现局部加工余量不足的问题，严重时会直接导致整批锻件报废。模型搭建过程中，首先基于锻件的实际轴对称结构特征，简化了非关键的表面氧化皮、微小磕碰等几何特征，保留了壁厚变化的核心结构，网格划分时在温度梯度变化剧烈的外缘区域做了网格加密，心部温度变化平缓区域采用较粗网格平衡计算效率，材料参数调用了对应合金结构钢在不同温度下的热膨胀系数、弹性模量、屈服强度等实测参数，边界条件按照实际生产中的空冷工况设置对流换热系数，

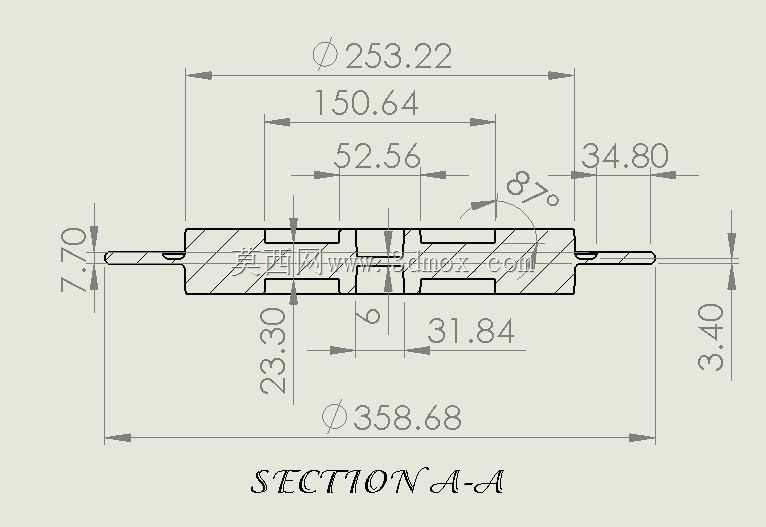

　　还原真实车间环境下的散热状态。在实际工艺指导场景中，这类仿真模型可以替代多轮实物试错，通过调整冷却过程中的工件摆放方式、局部风冷参数、入池淬火的介质流向，提前预判不同工艺参数下的变形量分布，给后续机加工预留合理的余量补偿，同时也能反向优化锻件的初始锻造形状，让变形后的工件尺寸更接近成品轮廓，减少材料浪费和机加工工时。模型的几何边界完全匹配实际生产中常用的直径2米级环形锻件尺寸比例，安装定位基准按照锻件热处理时的平放支撑方式设置，支撑点的接触热阻参数也纳入了仿真计算范畴，避免因支撑位置局部散热过快导致的附加变形。很多一线工艺人员在调校环形锻件热处理工艺时，往往只关注整体硬度是否达标，忽略径向温度差带来的变形累积，

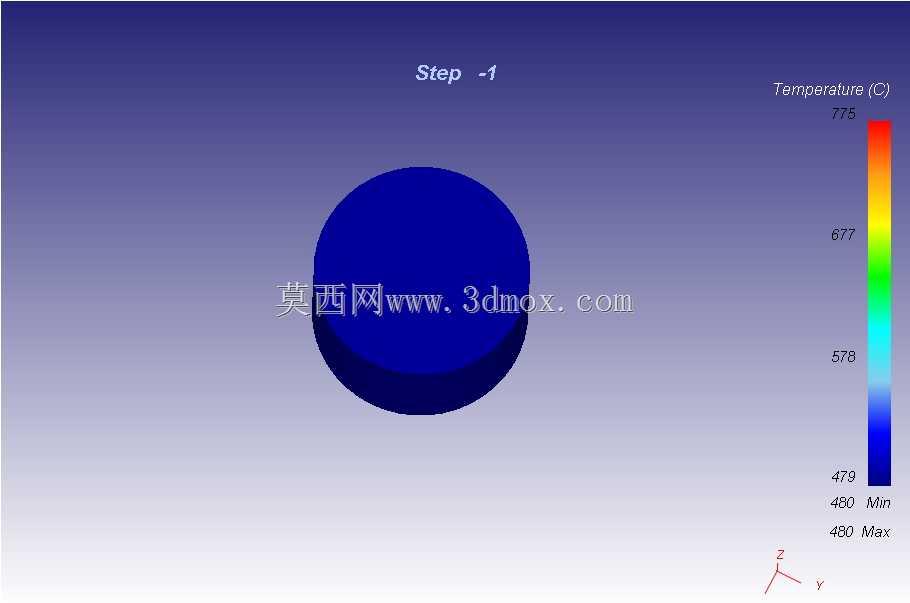

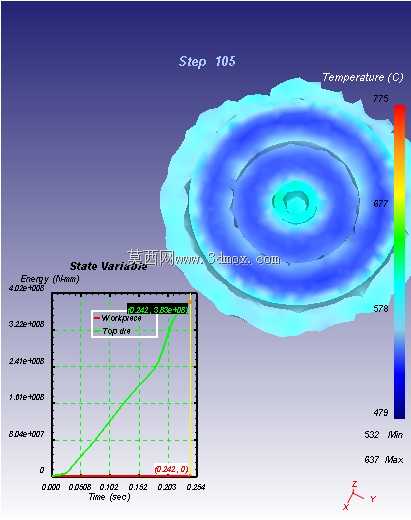

　　这套模型直观呈现了温度场和变形场的耦合关系，能帮助工艺人员快速定位变形产生的核心诱因，比如当外缘温度下降过快时，外层金属的收缩会受到内层高温金属的牵制，产生表层拉应力，后续冷却到室温时就会出现外缘尺寸收缩超差的问题，这时通过调整冷却时的间歇风冷节奏，让内外层温度差控制在合理区间，就能将变形量控制在工艺允许范围内。另外模型中呈现的Step步长对应仿真计算的迭代步数，每一步的温度和变形数据都可以导出做定量分析，给工艺参数的量化调整提供数据支撑，而不是依靠传统的经验判断。
