双侧可调式轨道移动升降支撑臂结构

项目分类:升降机 发布时间:2022-02-05 ID:544599
  • 双侧可调式轨道移动升降支撑臂结构
  • 双侧可调式轨道移动升降支撑臂结构
  • 双侧可调式轨道移动升降支撑臂结构
  • 双侧可调式轨道移动升降支撑臂结构
  • 双侧可调式轨道移动升降支撑臂结构

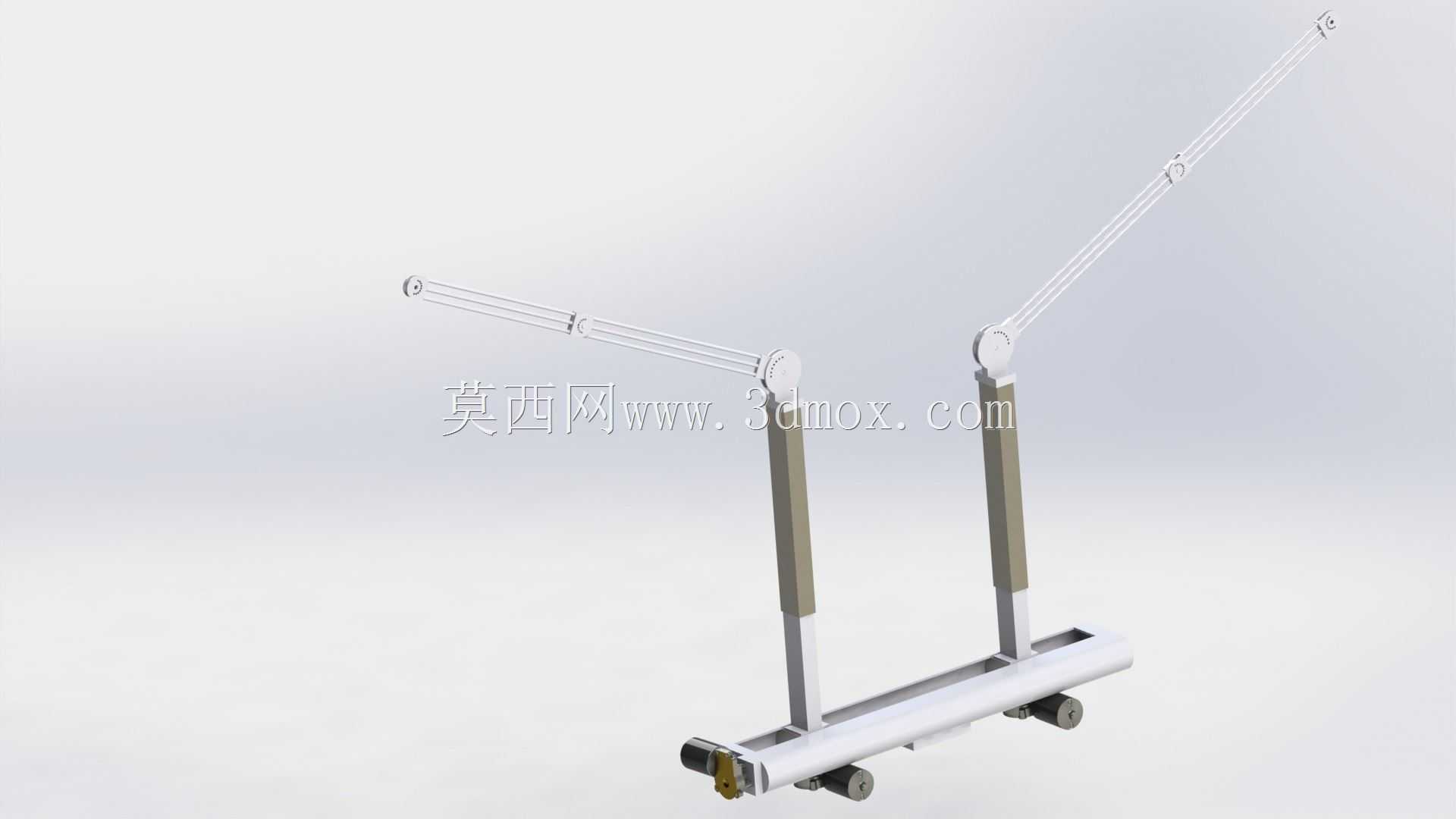

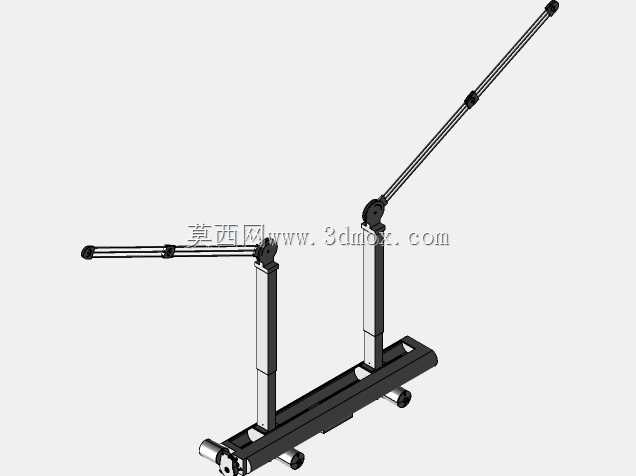

  在车间物料临时举升、轻型工装跨工位转运、生产线旁柔性辅助支撑这类场景里,固定工位的升降设备往往受限于安装位置,无法适配多工位切换的作业需求,这款双侧移动的升降支撑臂,就是针对这类离散作业场景开发的可调式支撑结构。整套结构以底部的直线轨道作为安装基准,轨道采用标准重载直线导轨副作为移动载体,两个独立的升降立柱可以沿着轨道方向自由调整间距,适配不同宽度的被支撑物件,轨道底部预留了标准安装孔位,可以直接固定在车间地面、设备台面或者工装架体上,不需要额外做复杂的基础预埋,安装边界灵活,既可以作为独立的辅助支撑单元使用,也可以集成到现有生产线的旁侧工位作为配套工装。

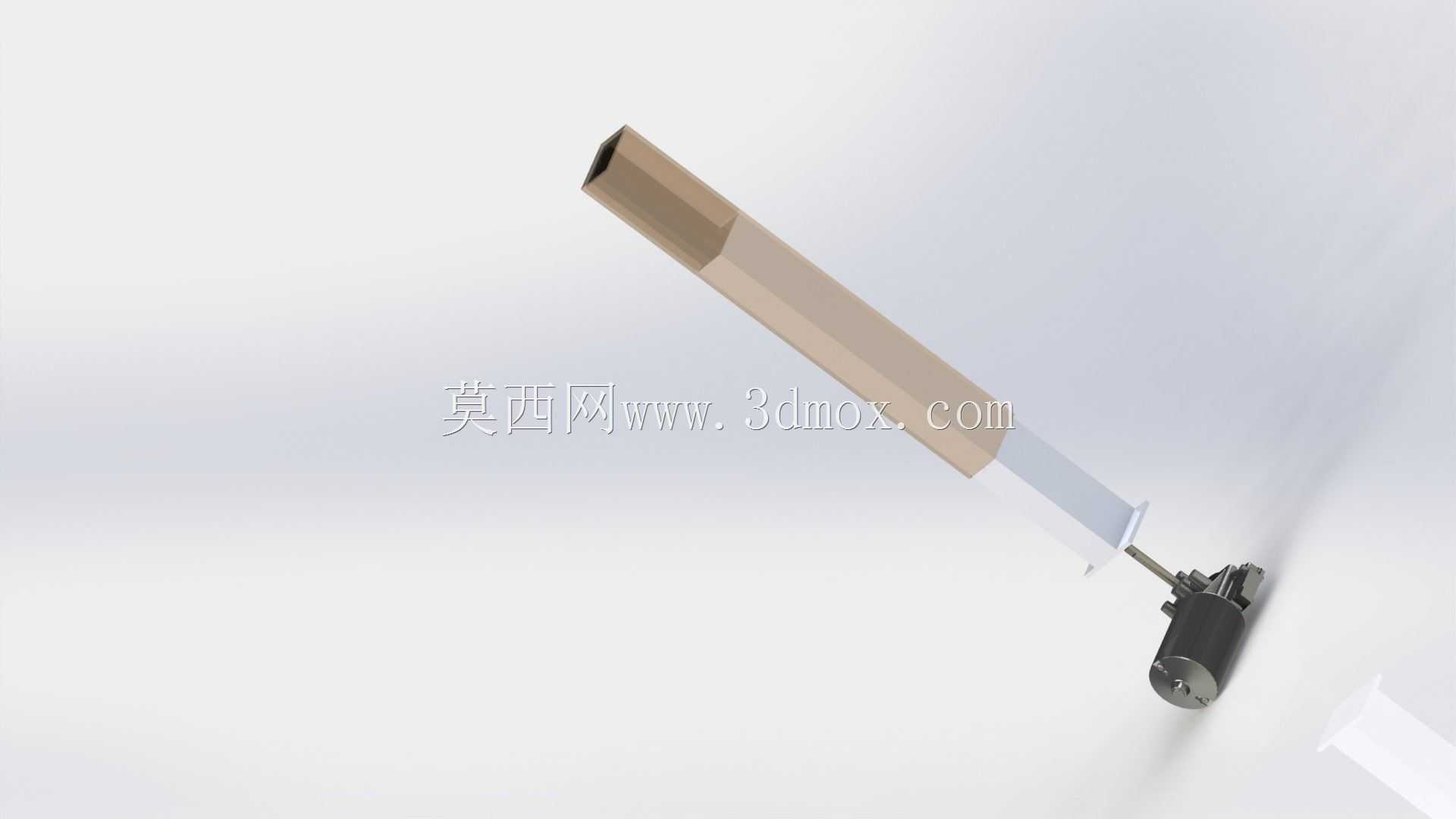

  升降立柱采用多级伸缩的套筒式结构,单根立柱的升降行程覆盖1米到3米的高度范围,配合两个立柱之间0.5米到1.5米的宽度调节区间,可以覆盖绝大多数轻型工件的举升支撑需求,比如钣金焊接过程中的工件托举、装配作业时的部件对位支撑、仓储环节的轻型货物临时抬升,都可以通过调整立柱的高度和间距来匹配支撑点位。立柱的升降驱动采用内置的螺旋顶升结构,和千斤顶的顶升原理同源,具备自锁特性,调整到目标高度后可以自动锁止,不需要额外加装锁紧机构,避免作业过程中出现立柱下滑的安全隐患,顶升过程的操作力经过杠杆比优化,单人就可以完成高度调整,不需要额外配置动力源,在无气源无电源的临时作业场景也可以正常使用。

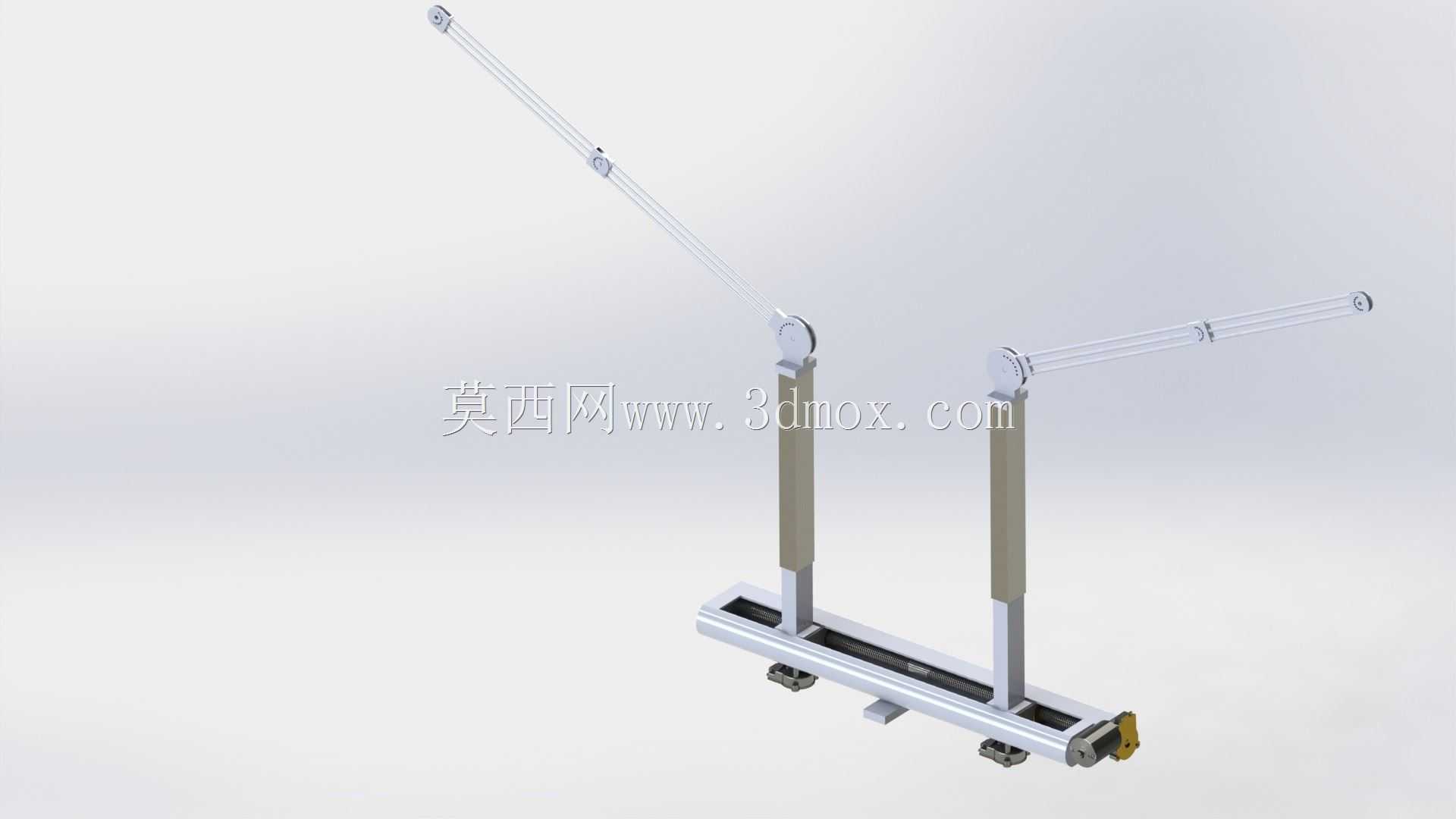

  结构设计上,两个升降立柱的顶部都配置了可摆动的支撑臂,支撑臂采用多节嵌套的伸缩管结构,可以沿着臂长方向伸出调整长度,臂端预留了通用安装接口,可以根据作业需求更换支撑头、夹具或者吸盘等不同的执行端,适配不同材质、不同外形的被支撑物件。支撑臂和立柱顶部的连接采用铰接结构,可以在垂直平面内摆动调整角度,配合轨道方向的位置移动,支撑臂的作业覆盖范围可以形成一个矩形的可调区域,不需要反复移动被支撑物件就可以调整支撑点位,大幅减少对位调整的辅助时间。底部轨道的两端配置了硬限位块,避免立柱移动过程中脱出轨道,轨道内部的滑块采用带预压的重载型滑块,承受偏载时的刚性足够,即使支撑臂完全伸出、承受单侧偏载,也不会出现明显的晃动,支撑稳定性可以满足常规机加、装配作业的精度要求。

  从安装适配的角度看,整套结构的所有连接部位都采用标准件装配,没有特殊定制的异形连接件,后期维护更换配件的成本很低,轨道的截面尺寸经过优化,在保证刚性的前提下尽可能压缩了整体高度,安装后不会占用过多的垂直空间,对于作业空间局促的工位也可以适配。立柱的外筒采用方形截面型材,抗扭性能优于圆形截面的套筒结构,在承受侧向力的时候变形量更小,适合支撑臂伸出后产生的偏载工况。整套结构没有复杂的传动链路,日常使用只需要定期给轨道滑块和升降丝杆加注润滑脂就可以维持正常运行,故障率远低于带动力驱动的升降设备,适合作为生产现场的通用辅助工装长期使用。

  在实际选型适配的时候,需要先确认安装基础的平面度,如果是固定在地面使用,需要保证轨道安装面的平面度误差不超过2mm每米,避免立柱移动时出现卡滞;如果是集成在设备台面上使用,需要确认台面的承载能力满足最大举升重量下的载荷要求,避免台面变形影响轨道的直线度。宽度调整时需要注意两个立柱的支撑载荷尽量均匀分配,避免单侧载荷过大导致滑块偏磨,高度调整时需要保证两个立柱的升降高度差控制在合理范围内,避免被支撑物件出现倾斜滑落的风险。支撑臂的伸出长度不建议超过额定最大伸出量的80%,长期满行程伸出使用会加大铰接部位的磨损,缩短结构的使用寿命。
