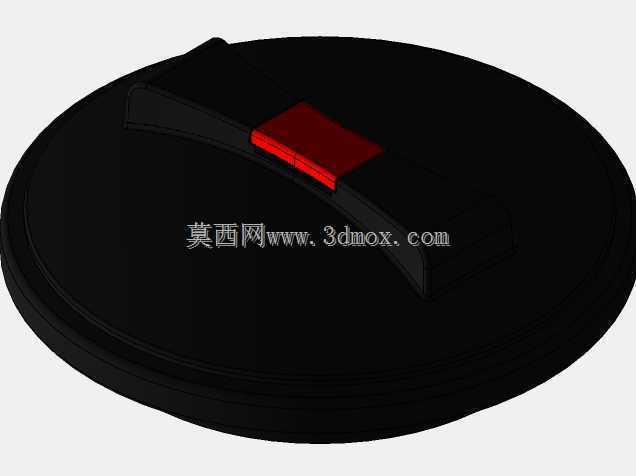

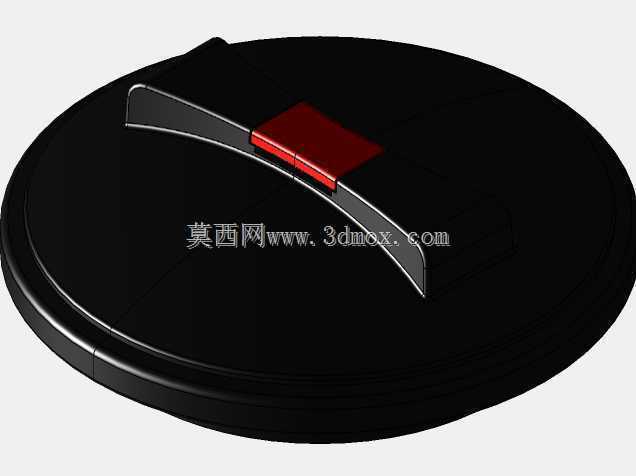

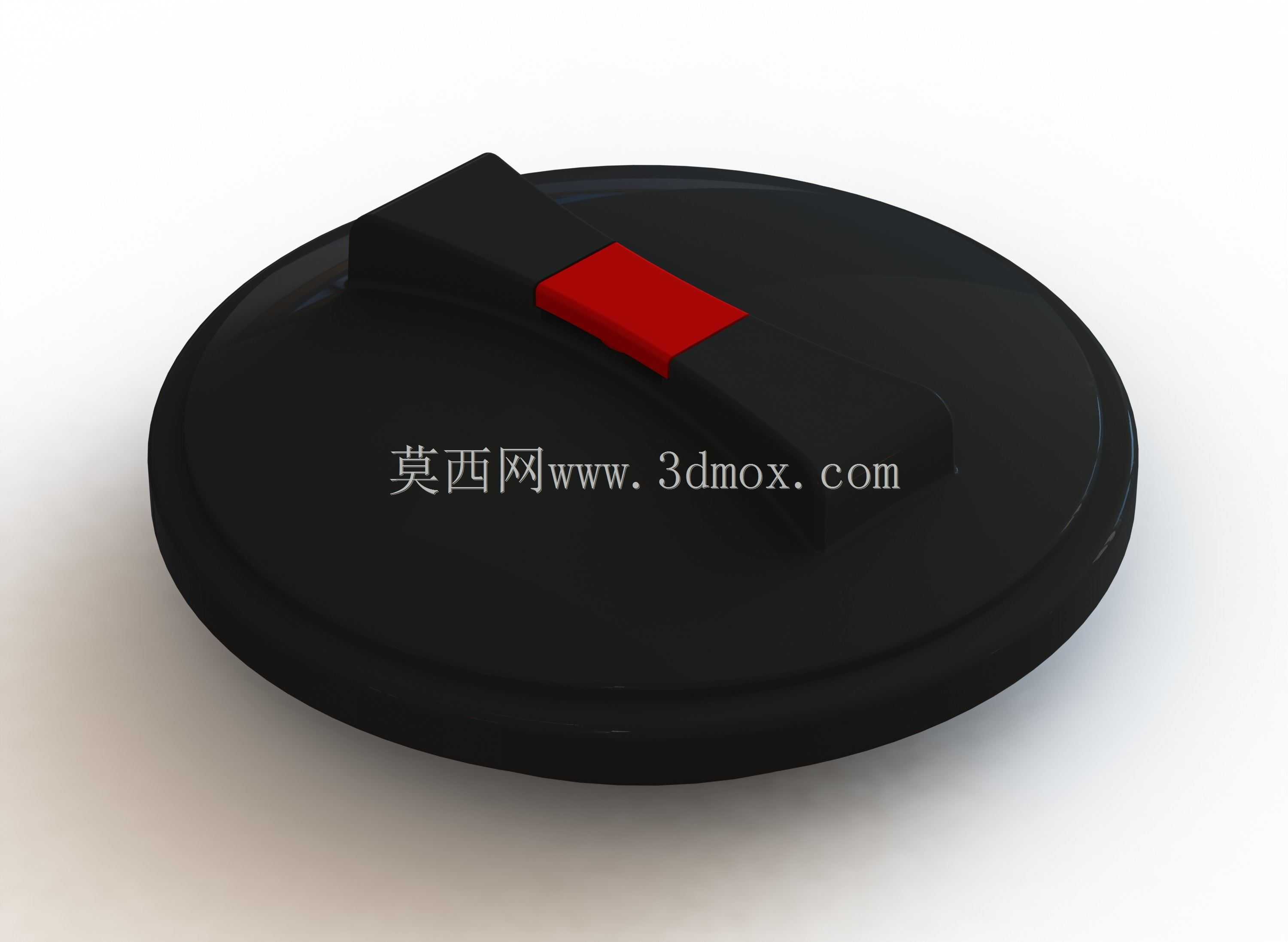

带红色标识的圆形旋钮式操作手柄

　　这类带红色标识的圆形旋钮手柄，在工业控制场景里的应用覆盖范围极广，小到台式试验设备的档位切换，大到生产线旁的就地操作箱、动力柜的分合操作，甚至小型流体管路的手动通断控制，都能见到同结构部件的身影。很多刚入行的结构设计人员容易把这类旋钮当成简单的塑胶件来处理，实际落地的时候才会发现，这个部件直接关联操作人员的动作反馈、设备状态的视觉识别，甚至误操作风险的防控，每一处结构细节都要匹配实际使用场景的需求。

　　从实际使用的功能逻辑来看，这个部件的核心作用是把操作人员的手部旋转力矩，传递到下方的转轴结构上，完成档位切换、开关通断、锁紧释放这类动作，顶部的红色凸块不是装饰结构，是专门做的状态指示位——当旋钮处于0位、关闭位或者锁紧位的时候，红色标识对准面板上印刷的基准刻度，操作人员不用凑近看内部结构，站在操作位置扫一眼就能判断当前设备状态，在车间光线不足、操作人员需要同时兼顾多个设备状态的场景下，这种高对比度的标识设计能大幅降低状态误判的概率。

　　设计这类旋钮的时候，首先要考虑的是操作力矩的匹配，整个圆盘的直径不是随便定的，要结合需要传递的扭矩来算：如果是控制小型信号开关，需要的操作力矩小，圆盘直径可以做小一点，避免操作的时候力矩过大打坏内部触点；如果是控制大电流隔离开关或者机械锁紧机构，需要的操作力矩大，圆盘直径就要适当放大，让操作人员不用施加过大的握力就能完成动作，同时手柄边缘要做圆润的倒角处理，避免长时间操作的时候硌伤手掌。图里的手柄在圆盘径向做了凸起的握持筋位，这个结构就是为了增加旋转时的摩擦力，哪怕操作人员手上沾了少量切削液、灰尘，也不会出现打滑的情况，红色标识块做了略微高出黑色主体的设计，不光是视觉上更突出，操作人员盲操作的时候，手指碰到凸起的位置就能判断当前旋钮的指向，不用低头确认位置。

　　安装边界的处理是这类部件设计里最容易出问题的环节，首先旋钮底部和安装面板接触的位置，要做一圈限位凸台，凸台的直径要比面板上的开孔大1.5到2毫米，安装的时候凸台贴紧面板表面，既能遮挡开孔的加工毛刺，又能防止灰尘、切削液从开孔缝隙进到设备内部；和内部转轴配合的孔位，要根据转轴的截面形状做匹配，常见的有D型孔、方孔、带键槽的圆孔，配合公差要选过渡配合，太松的话旋钮转动的时候会有旷量，长时间使用容易磨损转轴，太紧的话装配的时候很难压到位，后期维护拆卸也不方便。还要考虑旋转角度的限位结构，很多场景下旋钮不需要360度旋转，比如两档开关只需要转90度，三档开关需要转180度，这时候就要在旋钮底部做对应的限位凸块，和面板上的限位槽配合，防止操作人员旋转过度损坏内部的开关结构。

　　材质选择上，主体的黑色部分一般选用增韧型尼龙或者ABS加玻纤的材质，兼顾足够的结构强度和一定的韧性，哪怕操作人员操作的时候用力过猛，也不会出现开裂、断裂的情况；红色标识部分要选用耐老化的红色工程塑料，避免长时间在车间环境里受紫外线、油污影响出现褪色，导致标识辨识度下降。表面处理不用做过于光滑的亮面，细磨砂的质感既能减少指纹、油污的附着，又能进一步提升握持的摩擦力，日常维护的时候用车间常用的抹布擦拭就能清理干净，不会残留污渍影响外观。

　　在不同的应用场景下，这类旋钮的细节设计还要做对应调整：用在户外设备上的版本，要在旋钮和面板的接触位置增加橡胶密封圈，达到对应的防水防尘等级，防止雨水、灰尘进入设备内部；用在高温设备旁的版本，要选用耐温更高的电木或者玻纤增强酚醛树脂材质，避免长时间受高温烘烤出现变形、软化；用在有防爆要求场景的版本，还要考虑材质的防静电性能，防止操作的时候产生静电火花引发安全风险。很多设计人员在建模的时候容易忽略旋钮和周边部件的安全距离，比如旋钮安装位置旁边如果有其他操作按钮或者设备棱角，要保证旋钮旋转到任意位置的时候，和周边部件的间隙不小于10毫米，防止操作的时候手指被夹到，或者旋钮转动的时候碰到周边部件导致卡滞。

　　从结构可靠性的角度来看，这类旋钮的固定方式一般有两种，一种是侧面用顶丝锁紧在转轴上，适合需要经常拆卸调整位置的场景，顶丝的位置要做沉孔处理，避免顶丝头部突出旋钮表面刮伤操作人员；另一种是旋钮和转轴做卡扣式配合，装配的时候直接把旋钮压到转轴上就能卡紧，适合大批量生产的设备，装配效率更高，卡扣的强度要经过反复拆装测试，保证多次拆卸之后不会出现卡扣断裂、固定松动的情况。还要考虑长期使用的磨损问题，旋钮和转轴配合的位置要做适当的壁厚加强，避免频繁旋转之后孔位被磨大，导致旋钮出现晃动、指示不准的问题。
